วิธีการวัดค่าความต้านทานด้วยมัลติมิเตอร์แบบดิจิตอลและมัลติมิเตอร์แบบอนาล็อก

การวัดค่าความต้านทาน

ความต้านทานไฟฟ้ามีสำคัญในวงจรของอุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ดังกล่าวอาจทำงานผิดปกติหากความต้านทานในวงจรแตกต่างจากค่าที่เหมาะสม ซึ่งไม่สามารถมองเห็นค่าความต้านทานได้ จำเป็นต้องใช้เครื่องมือวัดเช่นมิเตอร์เพื่อตรวจสอบว่ามีความต้านทานที่เหมาะสมหรือไม่

เครื่องมือเช่นเครื่องทดสอบเป็นสิ่งจำเป็นในการวัดค่าความต้านทาน แต่การวัดดังกล่าวดำเนินการอย่างไร? หน้านี้ให้ข้อมูลและเนื้อหาละเอียดเกี่ยวกับวิธีการใช้เครื่องทดสอบหรือมัลติมิเตอร์เพื่อตรวจวัดค่าความต้านทาน

ค่าความต้านทานวัดได้อย่างไร?

การวัดค่าความต้านทานโดยใช้เครื่องมือ เช่น มัลติมิเตอร์แบบแอนะล็อกหรือมัลติมิเตอร์แบบดิจิตอล เครื่องมือทั้งสองประเภทไม่มีความแตกต่างอย่างมีนัยสำคัญ เครื่องมือทั้งสองสามารถวัดค่าความต้านทานได้เท่านั้น แต่ยังวัดค่ากระแส แรงดันไฟ และพารามิเตอร์อื่นๆ ได้ด้วยเช่นกัน ดังนั้นการเลือกใช้งานจึงสามารถประมาณได้ตรงตามที่ต้องการ

หลักการวัดค่าความต้านทานนั้นจะคำนวณด้วยการวัดกระแสและแรงดันที่ใช้กับวงจร โดยเมื่อกระแสสูงนำไปใช้กับวงจรในช่วงแรงดันต่ำ ผลจากการวัดค่าจะเป็นไปตามกฎของโอห์ม คือ V = I x R

วิธีหาค่าความต้านทานด้วยเครื่องทดสอบแบบอนาล็อกแบบอนาล็อก

เมื่อวัดความต้านทานด้วยมัลติมิเตอร์แบบอนาล็อก ให้ปิดเครื่องไปที่วงจรที่กำลังวัด และตรวจสอบให้แน่ใจว่าไม่มีแหล่งจ่ายไฟ ให้ปรับปุ่มค่าเป็น 0 Ω โดยใช้ปุ่มปรับ 0 Ω ดูรายละเอียดเพิ่มเติมที่นี่

ให้ทำปลายทดสอบสายวัดทดสอบสีแดงและสีดำให้ชนกัน และตั้งเข็มเป็น 0 Ω โดยใช้ปุ่มปรับ 0 Ω

จากนั้นนำปลายทดสอบสายวัดทดสอบสีแดงและสีดำสัมผัสกับวงจรที่ต้องการวัด และอ่านค่าที่เข็มชี้อยู่

ข้อควรระวัง ในกรณีที่ต้องการวัดมีแรงดันไฟสูงในขณะตั้งค่าเครื่องมือตรวจวัดความต้านทานอาจทำให้อุปกรณ์เสียหายได้ ดังนั้นควรใช้เครื่องมืออย่างถูกต้อง ตั้งค่าตามคู่มือ และตรวจสอบความปลอดภัยก่อนทุกครั้ง

นอกจากนี้ หากไม่สามารถแก้ไขค่า 0 Ω ได้ แสดงว่าแบตเตอรี่ของมัลติมิเตอร์แบบอนาล็อกอาจเหลือน้อย หากคุณพบปัญหานี้ ให้ตรวจสอบแบตเตอรี่ก่อนใช้งาน เพื่อป้องกันการวัดผิดพลาดของเครื่องวัดความต้านทาน

ก่อนการวัดควรตั้งเข็มเป็น 0 Ω และตรวจสอบสภาพแบตเตอรี่อย่างถูกต้องเพื่อแยกออกจากการทดสอบที่ถูกต้อง

วิธีวัดค่าความต้านทานแบบดิจิตอล

โดยทั่วไป ความต้านทานจะวัดด้วยมัลติมิเตอร์แบบดิจิตอลในลักษณะเดียวกับมัลติมิเตอร์แบบอนาล็อก และเป็นกระบวนการที่ง่ายมาก ข้อแตกต่างสำคัญคือค่าที่ได้จะปรากฏบนหน้าจอแสดงผลดิจิทัล มิฉะนั้นวิธีการทำงานก็เหมือนกัน

ความต้านทานทานอาจมีหลายประเภท เช่น ความต้านทานฟิล์ม ความต้านทานประเภทคาร์บอน หรือแบบอื่นๆ วิธีวัดค่าความต้านทานที่แตกต่างกันอาจแตกต่างกันเล็กน้อย

สามารถใช้งานเครื่องทดสอบหรือมัลติมิเตอร์ในการวัดความต้านทานได้โดยการเลือกช่วงวัดที่เหมาะสม ยังไงก็ตาม มัลติมิเตอร์ดิจิตอลส่วนใหญ่มักมีฟังก์ชันเลือกอัตโนมัติในการเลือกช่วงวัดความต้านทาน ทำให้การวัดง่ายยิ่งขึ้น

การวัดต้องตั้งเข็มเป็น 0 Ω และตรวจสอบสายวัดให้แน่น เพื่อผลลัพธ์ที่แม่นยำ หากค่าไม่ปกติให้ตรวจสอบแบตเตอรี่มิเตอร์ก่อน

ผลกระทบของความต้านทานมีหลายประการ รวมถึงสิ่งต่อไปนี้

เพื่อหลีกเลี่ยงผลกระทบความต้านทานต่ำเช่นปัจจัยอุณหภูมิ ความชื้น และลม รวมถึงแรงเสียดทานและแหล่งรบกวนภายนอกอื่น ๆ ควรเลือกอุปกรณ์และใช้งานให้เหมาะสมกับวัตถุประสงค์

ค่าความต้านทานสามารถรับผลกระทบจากอิทธิพลภายนอกที่หลากหลาย หากผลการวัดมีความไม่เสถียร จำเป็นต้องตรวจสอบให้ใช้งานอุปกรณ์วัดที่เหมาะสมกับปัจจัยแวดล้อมดังกล่าวเสมอ

• การวัดแบบสองขั้ว

• การวัดแบบสี่ขั้ว

• เมื่อวัดความค่าต้านทานด้วยมัลติมิเตอร์แบบดิจิตอล ส่วนใหญ่จะวัดแบบสองขั้ว ซึ่งวิธีนี้ใช้การทดสอบที่แยกจากกัน ระหว่างขั้วอินพุตบวกที่มีเครื่องหมาย “+” และขั้วอินพุต COM สลับอุปกรณ์ไปที่โหมด Ω แล้วตั้งค่าปุ่มช่างตามความเหมาะสม

สูตรการคำนวณค่าความต้านทาน: Rt = Rt0 ×{ 1 + αt0 × (t - t0) }

โดย Rt: ทดสอบความต้านทานจริง [Ω] Rt0: ความต้านทานชดเชย [Ω] t0: อุณหภูมิอ้างอิง [°C] t: อุณหภูมิแวดล้อมปัจจุบัน [°C] αt0: ค่าสัมประสิทธิ์อุณหภูมิที่ t0

เมื่อใช้เครื่องวัดค่าความต้านทานแบบชดเชยอุณหภูมิ ผู้ใช้งานจะสามารถทราบค่าความต้านทานที่แปลงอุณหภูมิได้โดยอัตโนมัติ

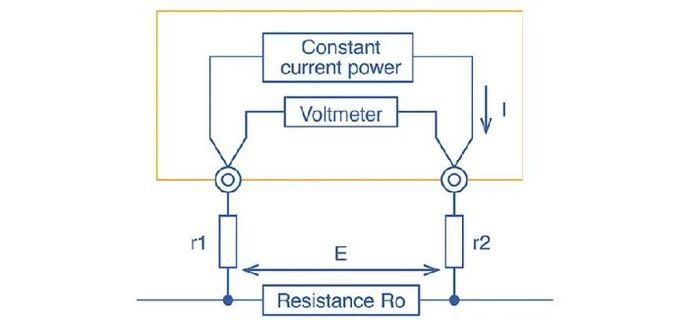

ใช้มิเตอร์วัดความต้านทานแบบสี่ขั้วเพื่อการวัดค่าความต้านทานต่ำที่แม่นยำยิ่งขึ้น

มัลติมิเตอร์แบบอนาล็อกและมัลติมิเตอร์แบบดิจิตอลใช้กฎของโอห์มในการคำนวณความต้านทานตามกระแสและแรงดัน แทนที่จะวัดค่าความต้านทานโดยตรง เครื่องมือทั้งสองสามารถใช้ได้ในลักษณะพื้นฐาน แต่เครื่องดิจิตอลที่มีคุณสมบัติการวัดสี่ขั้วเพื่อความแม่นยำที่มากขึ้น

ค่าความต้านทานใด ๆ รับผลกระทบจากอิทธิพลภายนอกที่หลากหลาย หากผลการวัดไม่เสถียร ควรใช้อุปกรณ์วัดที่เหมาะสมกับสภาพแวดล้อมดังกล่าว

ค่าความต้านทานสามารถรับผลกระทบจากอิทธิพลภายนอกที่หลากหลาย หากผลการวัดมีความไม่เสถียร จำเป็นต้องตรวจสอบให้ใช้งานอุปกรณ์วัดที่เหมาะสมกับปัจจัยแวดล้อมดังกล่าวเสมอ จึงสามารถระบุสาเหตุที่แท้จริงของปัญหาได้อย่างแม่นยำ

ปัจจัยที่ทำให้เกิดข้อผิดพลาดในการวัดค่าความต้านทาน

ความต้านทานทานของสายวัดทดสอบไม่ได้เป็นเพียงปัจจัยที่ส่งผลต่อผลการวัดค่าความต้านทาน แต่ยังมีปัจจัยอื่น ๆ ที่มีผลด้วย:

• Electromotive force

• Thermal noise

• Leakage current

• Dielectric absorption

• Friction noise

• External noise

• Temperature, humidity, and wind

เครื่องวัดความต้านทานบางเครื่องมีฟังก์ชั่นในการลดผลกระทบของอุณหภูมิและปัจจัยอื่น ๆ เช่น โดยการออกแบบความแตกต่างระหว่างเซอร์อุณหภูมิที่เชื่อมต่อกับมิเตอร์และอุณหภูมิอิง และแก้ไขค่าความต้านทานตามนั้น หากค่าที่วัดความต้านทานแสดงความผิดปกติ ให้ตรวจสอบว่ามีปัญหาการเชื่อมต่อกับอุปกรณ์หรือสิ่งแวดล้อมอื่น ๆ หรือไม่ ผู้ใช้งานจะต้องประเมินดุลยพินิจตามเหมาะสมก่อนใช้งานจริง

ค่าความต้านทานได้นอกจากอิทธิพลภายนอกที่หลากหลาย หากผลการวัดไม่เสถียร จำเป็นต้องตรวจสอบให้ใช้งานอุปกรณ์วัดที่เหมาะสมกับปัจจัยแวดล้อมดังกล่าวเสมอ เพื่อให้ผลการวัดเป็นไปอย่างถูกต้องที่สุด
