การวัดความถี่ไฟฟ้าและวิธีการวัดด้วยดิจิทัลมัลติมิเตอร์

Frequency

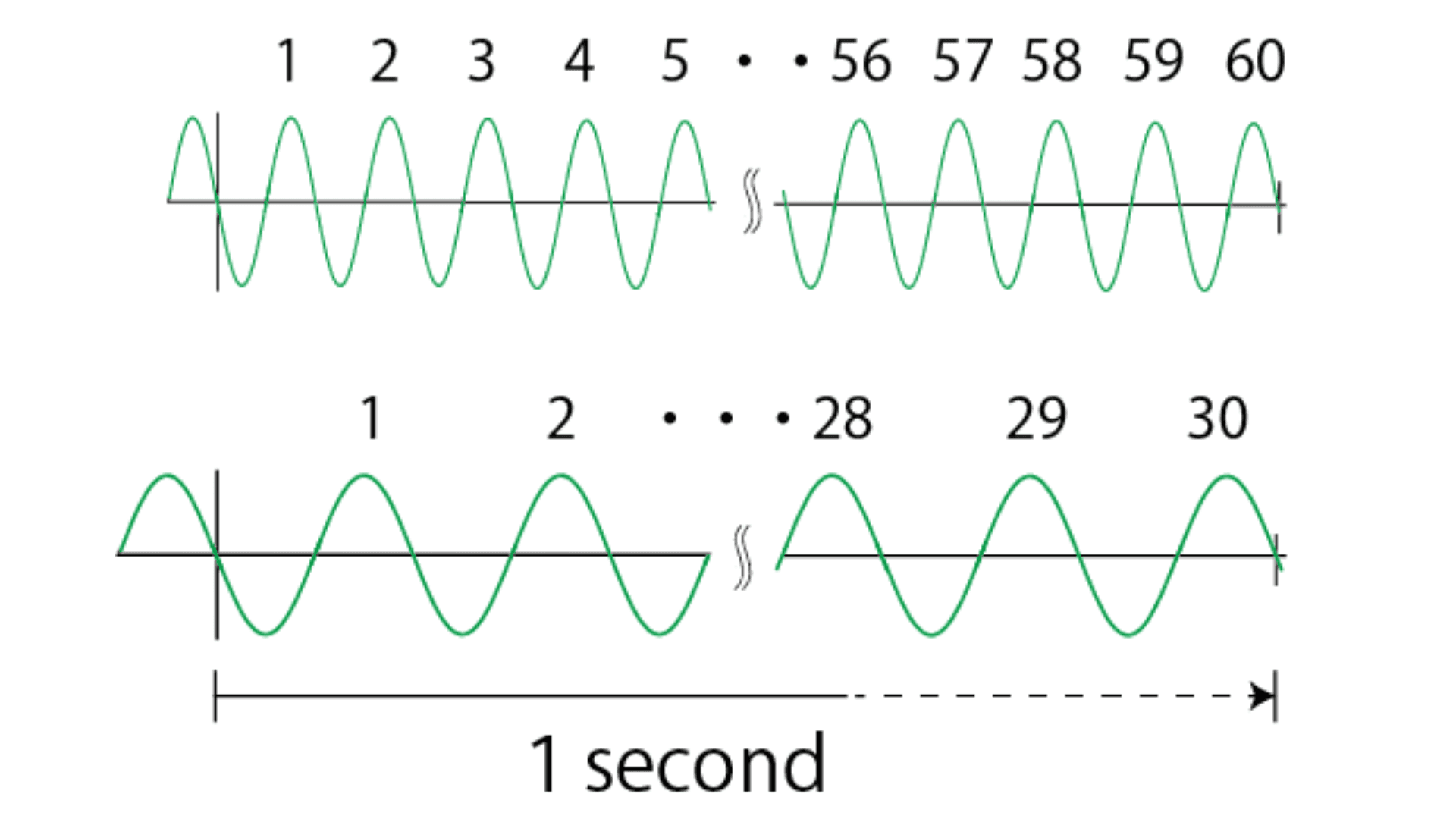

ความถี่ (Frequency) คือจำนวนครั้งที่สัญญาณไฟฟ้าหรือกระแสไฟฟ้ากระแสสลับ (AC) เปลี่ยนทิศทางจากขั้วบวกเป็นขั้วลบและกลับมาเป็นบวกอีกครั้งภายในเวลา 1 วินาที โดยมีหน่วยเป็นเฮิรตซ์ (Hz) ตัวอย่างเช่น ความถี่ 30 Hz หมายถึงสัญญาณไฟฟ้ามีการเกิดคลื่น 30 รอบต่อวินาที ส่วนความถี่ 60 Hz หมายถึงมีคลื่นไฟฟ้า 60 รอบต่อวินาที ซึ่งทำให้การสลับของกระแสไฟฟ้าเกิดขึ้นรวดเร็วกว่า

โดยทั่วไป ระบบโครงข่ายไฟฟ้าจะใช้ความถี่มาตรฐานที่คงที่ อย่างไรก็ตาม ปัจจุบันระบบไฟฟ้ามีความซับซ้อนมากขึ้นจากการใช้อุปกรณ์อิเล็กทรอนิกส์ เช่น อินเวอร์เตอร์ และการเชื่อมต่อแหล่งพลังงานหลายประเภทเข้ากับระบบไฟฟ้า ซึ่งอาจส่งผลต่อคุณภาพไฟฟ้า ทำให้เกิดความผันผวนของแรงดันหรือความถี่ และอาจทำให้อุปกรณ์ไฟฟ้าเสียหายได้

อินเวอร์เตอร์เป็นเทคโนโลยีที่ช่วยควบคุมความเร็วของมอเตอร์ไฟฟ้าโดยการปรับความถี่ของไฟฟ้าที่จ่ายให้มอเตอร์ จึงช่วยให้มอเตอร์ทำงานได้อย่างมีประสิทธิภาพและประหยัดพลังงานมากขึ้น

เครื่องมือสำหรับการวัดความถี่

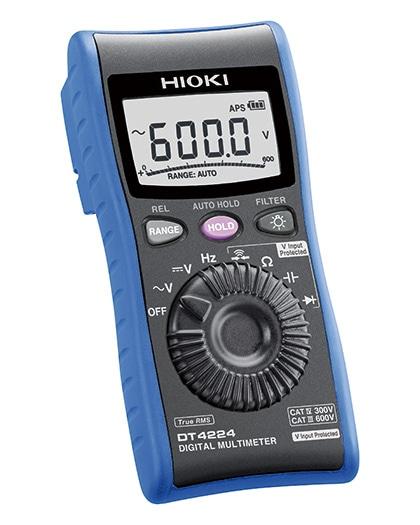

Digital Multimeter

ดิจิทัลมัลติมิเตอร์เป็นเครื่องมือที่แสดงค่าความถี่ที่วัดได้เป็นตัวเลขบนหน้าจอดิจิทัล เนื่องจากผลลัพธ์ถูกแสดงในรูปแบบตัวเลข จึงช่วยลดความผิดพลาดในการอ่านค่าได้ นอกจากการวัดความถี่แล้ว มัลติมิเตอร์บางรุ่นยังสามารถวัดค่าทางไฟฟ้าอื่น ๆ ได้ เช่น กระแสไฟฟ้า แรงดันไฟฟ้า และพารามิเตอร์อื่น ๆ

Digital Multimeter [Click]

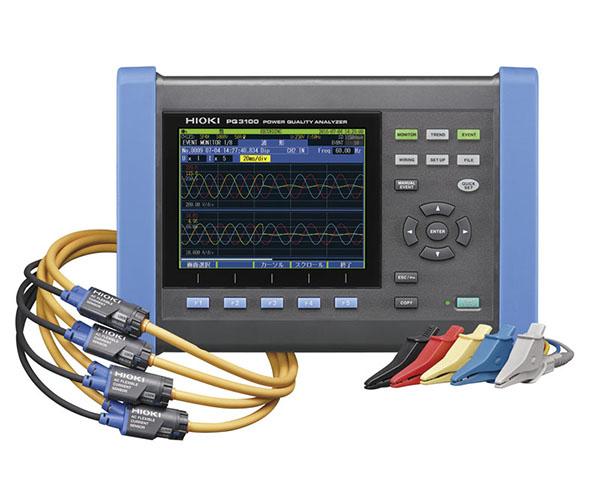

Power Quality Analyzer

เครื่องมือประเภทนี้สามารถวัดค่าต่าง ๆ เช่น ความถี่ แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า และรูปคลื่นไฟฟ้า เพื่อใช้วิเคราะห์หาสาเหตุของปัญหาที่เกิดขึ้นกับอุปกรณ์รับไฟฟ้า หม้อแปลงไฟฟ้า หรือความผิดปกติของอุปกรณ์ควบคุมอิเล็กทรอนิกส์

Power Quality Analyzer [Click]

ออสซิลโลสโคป (Oscilloscope)

ออสซิลโลสโคปเป็นเครื่องมือที่ใช้สำหรับสังเกตรูปคลื่นของสัญญาณไฟฟ้า ทำให้สามารถดูความถี่ของสัญญาณได้โดยตรงจากรูปคลื่น นอกจากนี้ยังสามารถใช้วัดแรงดันไฟฟ้าได้อีกด้วย

วิธีวัดความถี่ด้วยดิจิทัลมัลติมิเตอร์

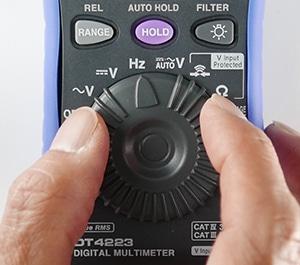

การวัดความถี่ด้วยดิจิทัลมัลติมิเตอร์ต้องใช้เครื่องมือที่มีฟังก์ชันวัดความถี่ (Hz) ก่อนอื่นให้ตั้งค่าเครื่องไปที่โหมด Hz โดยหมุนสวิตช์หรือเลือกฟังก์ชันให้หน้าจอแสดงสัญลักษณ์ Hz จากนั้นเสียบสายวัดเข้ากับช่องของเครื่อง

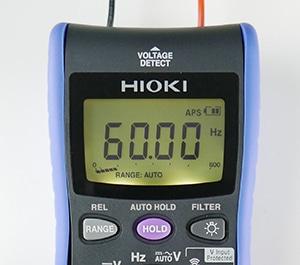

โดยทั่วไป สายสีแดง จะเสียบที่ช่อง Hz และ สายสีดำ จะเสียบที่ช่อง COM อย่างไรก็ตาม มัลติมิเตอร์บางรุ่นอาจต้องเสียบสายสีแดงที่ช่อง V จึงควรตรวจสอบคู่มือของเครื่องมือก่อนใช้งาน เมื่อเตรียมเครื่องมือเรียบร้อยแล้ว ให้นำปลายสายวัดสัมผัสกับวงจรที่ต้องการวัด และอ่านค่าความถี่ที่แสดงบนหน้าจอดิจิทัลได้ทันที

ข้อควรระวังในการวัดความถี่

แม้ว่าดิจิทัลมัลติมิเตอร์จะช่วยให้การวัดความถี่ทำได้ง่าย แต่ก่อนเริ่มวัดควรตรวจสอบให้แน่ใจว่าเครื่องมือถูกตั้งค่าอยู่ในโหมดวัดความถี่ (Hz) หากตั้งค่าไว้ในโหมดอื่นแล้วนำสายวัดไปสัมผัสวงจร อาจทำให้เครื่องมือเสียหายได้

นอกจากนี้ การวัดความถี่ยังเกี่ยวข้องกับไฟฟ้าที่มีแรงดันอยู่ จึงควรระมัดระวังเรื่องไฟฟ้าช็อต เนื่องจากแม้แต่ปลั๊กไฟภายในบ้านก็มีแรงดันประมาณ 100–200 โวลต์

อีกข้อควรระวังคือ การหมุนสวิตช์เปลี่ยนโหมดจะทำให้วงจรการวัดภายในเครื่องเปลี่ยนตาม หากเผลอวัดแรงดันไฟฟ้าในขณะที่เครื่องอยู่ในโหมด วัดความต้านทาน อาจทำให้กระแสไฟฟ้าไหลผ่านเครื่องมากเกินไป ส่งผลให้เบรกเกอร์ตัด เกิดประกายไฟ หรือเกิดอุบัติเหตุได้
