วิธีการวัดแบบ MEC Measuring

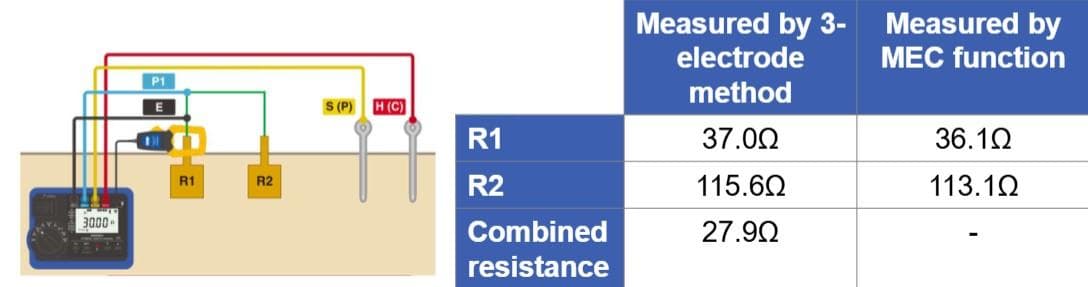

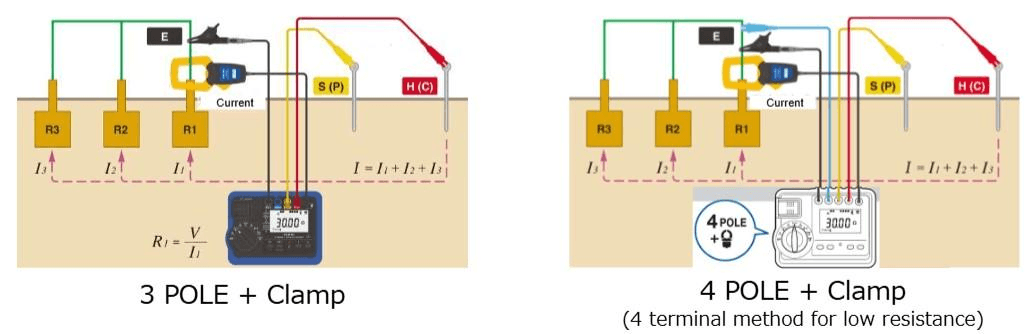

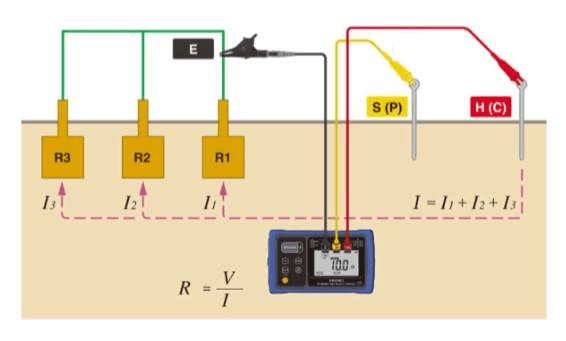

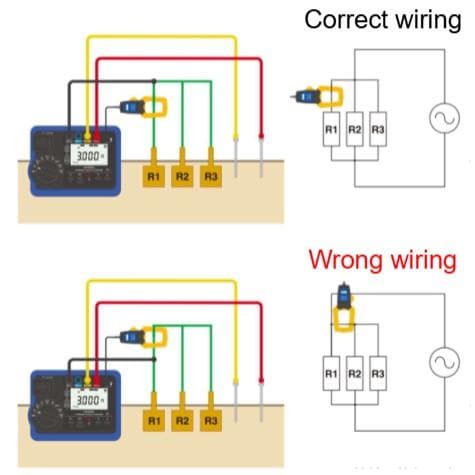

กรณีไม่สามารถตัดการเชื่อมต่อแท่งกราวด์ได้ เมื่อทำการวัดค่าความต้านทานดินด้วยวิธี Three-pole method จำเป็นต้องตัดการเชื่อมต่อแท่งกราวด์ออกจากระบบจ่ายไฟของอาคาร หากทำการวัดโดยไม่ตัดการเชื่อมต่อ กระแสที่ใช้ในการวัดจะไหลไปยังแท่งกราวด์อื่น ๆ ที่เชื่อมต่อขนานกันด้วย ทำให้ไม่สามารถวัดค่าความต้านทานของแท่งกราวด์ที่ต้องการได้อย่างถูกต้อง 📌 ตัวอย่างในภาพ ต้องการวัดค่า R1 เพียงแท่งเดียว แต่เนื่องจากกระแสไหลเข้าไปที่ R2 และ R3 ด้วย ค่าที่ได้จากการวัดจริงจะกลายเป็นค่าความต้านทานรวมของ R1, R2 และ R3 การวัดแบบ MEC Measuring วิธีการ MEC (Measuring Earth resistance using a Clamp) โดยใช้แคลมป์เซนเซอร์ สามารถแก้ปัญหานี้ได้ ถ้าสามารถวัดกระแส I1 ที่ไหลผ่าน R1 ได้ ก็จะสามารถคำนวณค่าเฉพาะของ R1 ได้ → I1 ถูกวัดด้วยแคลมป์เซนเซอร์ 📌 ตัวอย่างการวัดการทำงานของฟังก์ชัน MEC ▼ ด้านล่างนี้เป็นตัวอย่างของการวัดจริงเมื่อมีการต่อกราวด์ด้วยสาย R1 และ R2 1. วัดค่าความต้านทานเมื่อ R1 และ R2 ถูกถอดออกจากกัน 2. วัดค่าความต้านทานเมื่อ R1 และ R2 ยังไม่ถูกถอดออกจากกัน (หมายถึงค่าความต้านทานรวม) โดยใช้วิธีการวัดแบบ 3 ขั้ว 3. ฟังก์ชัน MEC จะวัดค่า R1 และ R2 ได้โดยไม่ต้องถอดสาย เมื่อไม่สามารถวัดค่าได้ด้วยฟังก์ชัน MEC - ฟังก์ชัน MEC เป็นวิธีการวัดที่พัฒนามาจากวิธีการวัดแบบ 3 ขั้ว (3-electrode method) ดังนั้นจึงไม่สามารถใช้กับระบบกราวด์ที่มีขนาดใหญ่ได้ - หากแคลมป์อยู่ในตำแหน่งที่ไม่ถูกต้อง จะไม่สามารถวัดค่าได้ ** หากเสียบผิดตำแหน่ง จะกลายเป็นการวัดความต้านทานรวม (Composite resistance) แทน ✅ การต่อสายที่ถูกต้อง (Correct wiring) - แคลมป์อยู่ที่สายของ R1 ก่อนจุดแยก R2, R3 - ระบบสามารถแยกวัดความต้านทานแต่ละจุดได้ ❌ การต่อสายที่ผิด (Wrong wiring) - แคลมป์อยู่หลังจุดรวม R1, R2, R3 - ทำให้วัดได้เป็นความต้านทานรวม ไม่สามารถแยกค่าแต่ละตัวได้
