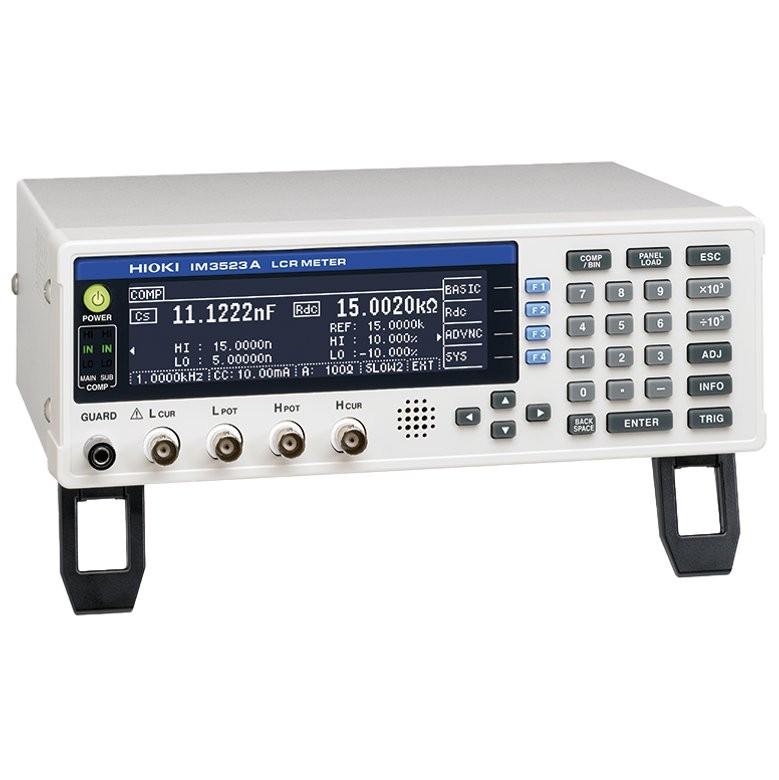

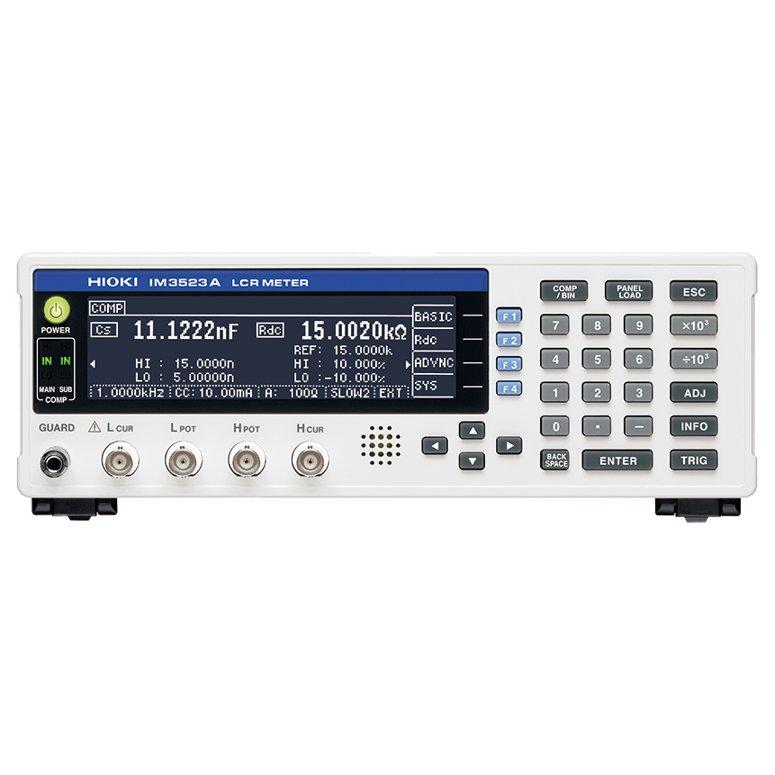

เครื่องวัดแอลซีอาร์ LCR METER เป็นเครื่องมือที่ออกแบบมาสำหรับการทดสอบส่วนประกอบอิเล็กทรอนิกส์ในสายการผลิต ช่วงการวัด 40 Hz to 200 kHz ยี่ห้อ HIOKI, JAPAN
ฟังก์ชั่นการวัด
เครื่องวัดแอลซีอาร์
จุดเด่น
- มีความแม่นยำสูง
- ฟังก์ชันการวัดที่หลากหลาย รองรับการวัดพารามิเตอร์ต่าง ๆ เช่น Z, Y, Rs (ESR), Rp, Cs, Cp, D (tanδ), และอื่น ๆ
- เวลาในการวัดเร็ว สามารถวัดได้ภายใน 2 มิลลิวินาที (1 kHz, โหมด FAST)
ช่วงการวัด
Measurement range : 100 mΩ to 100 MΩ, 10 ranges (All parameters defined in terms of Z.)
Displayable range : Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [unit] to 9.99999G [unit]) Real value display for Z and Y only
θ: ± (0.000° to 180.000°), D: ± (0.00000 to 9.99999)
Q: ± (0.00 to 99999.9), Δ%: ± (0.0000% to 999.999%)
Basic accuracy : Z : ±0.05% rdg. θ: ±0.03°
Measurement frequency : 40 Hz to 200 kHz (5 digits setting resolution)

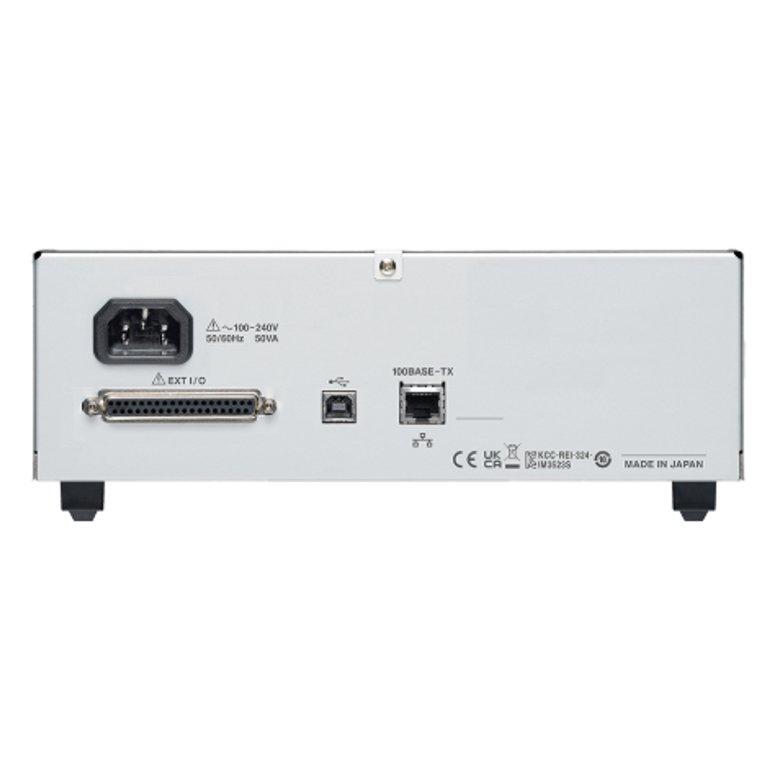

Power Supply
100 to 240 V AC, 50/60 Hz, 50 VA max
ขนาดสินค้า
260 mm (10.24 in) W × 88 mm (3.46 in) H × 203 mm (7.99 in) D, 2.1 kg (84.7 oz)
อุปกรณ์ที่มาในชุด
Power cord × 1
CD-R (Includes Instruction manual PC commands and Sample software) × 1
Startup guide× 1
Operating precautions× 1
อุปกรณ์เสริม
- SMD TEST FIXTURE IM9100
- SMD TEST FIXTURE IM9110
- CONTACT TIPS IM9901
- CONTACT TIPS IM9902
- 4-TERMINAL PROBE L2000
- PINCHER PROBE L2001
- 4-TERMINAL PROBE 9140-10
- TEST FIXTURE 9261-10
- TEST FIXTURE 9262
- SMD TEST FIXTURE 9263
- DC BIAS VOLTAGE UNIT 9268-10
- DC BIAS CURRENT UNIT 9269-10
- 4-TERMINAL PROBE 9500-10
- SMD TEST FIXTURE 9677
- SMD TEST FIXTURE 9699
ข้อมูลจำเพาะ
Measurement modes: LCR (Measurement with single condition), Continuous testing (Continuous measurement under saved conditions)
Measurement parameters: Z, Y, θ, X, G, B, Q, Rdc (DC resistance), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ)
Measurement signal level: V mode, CV mode: 5 mV to 5 Vrms, 1 mVrms steps
CC mode: 10 μA to 50 mArms, 10 μArms steps
Output impedance : 100 Ω
Display : Monochrome LCD
Measurement time : 2 ms (1 kHz, FAST, representative value)
Functions : Comparator, BIN measurement (classify function), Panel loading/saving, Memory function

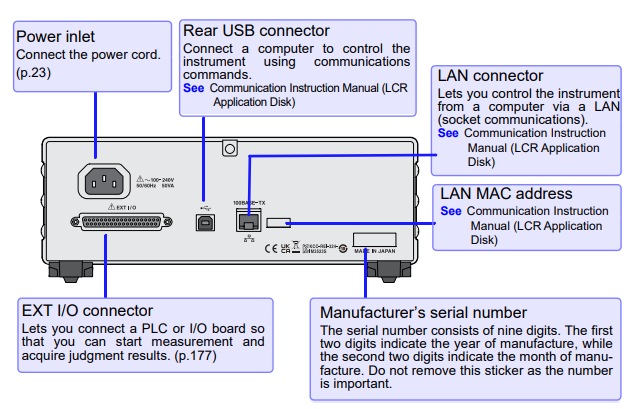

Interfaces : LAN (Options for RS-232C or GP-IB are not available)
