การทดสอบสำคัญสำหรับการประเมินฉนวนไฟฟ้า: IR, Hipot และ Partial Discharge

12/03/69 14:45 น.

#Insulation Resistance (IR) #Hipot Test #Partial Discharge #Hioki

อธิบายการทดสอบฉนวนไฟฟ้า 3 ประเภท ได้แก่ Insulation Resistance, Hipot Test และ Partial Discharge พร้อมข้อจำกัดของการวัด IR ในระบบแรงดันสูง ยี่ห้อ Hioki

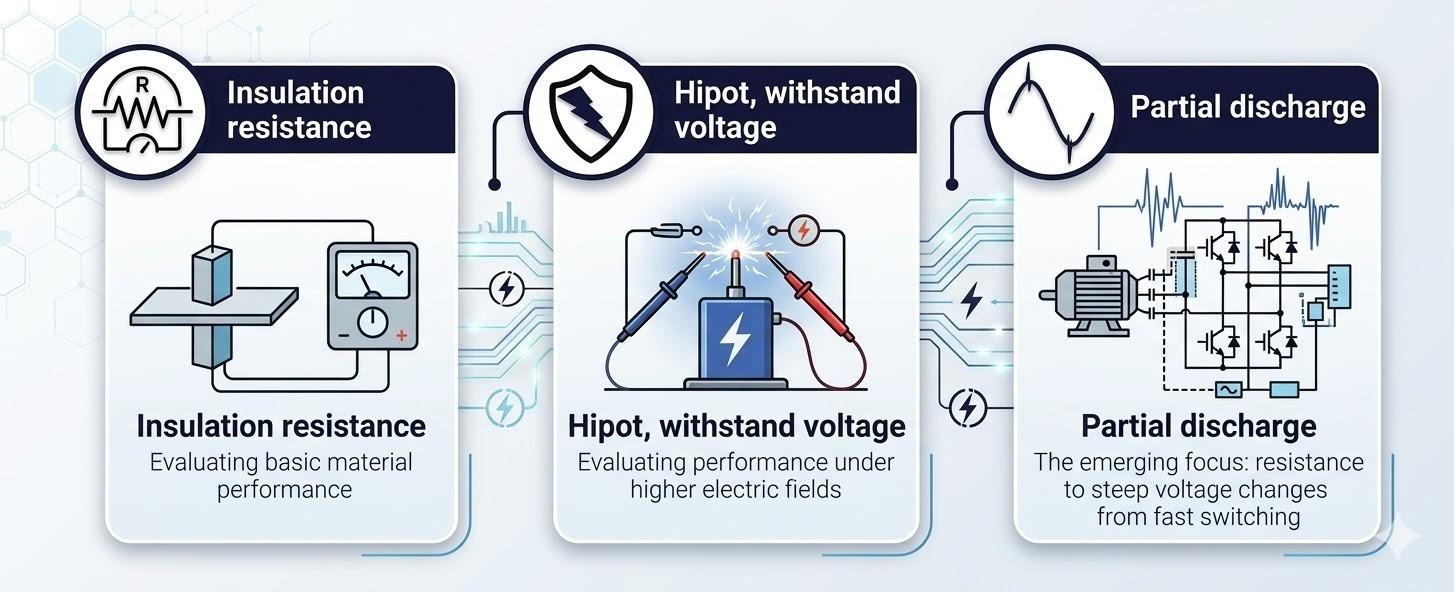

การทดสอบฉนวน 3 ประเภท | Three Tests for Insulation Evaluation

ในการประเมินคุณสมบัติของวัสดุฉนวนไฟฟ้า (Insulation Materials) สำหรับระบบอิเล็กทรอนิกส์กำลัง เช่น มอเตอร์ อินเวอร์เตอร์ หรืออุปกรณ์ไฟฟ้าแรงดันสูง จำเป็นต้องมีการทดสอบหลายประเภท เพื่อให้สามารถประเมินความสามารถของฉนวนได้อย่างครอบคลุม โดยทั่วไปมีการทดสอบหลัก 3 ประเภท ได้แก่

1) Insulation Resistance (IR)

เป็นการวัดค่าความต้านทานของฉนวนไฟฟ้า โดยใช้หลักการจ่ายแรงดันไฟฟ้าไปยังวัสดุหรืออุปกรณ์ที่ต้องการทดสอบ แล้วทำการวัดกระแสรั่ว (Leakage Current) ที่ไหลผ่านฉนวน

หากวัสดุฉนวนมีคุณภาพดี กระแสรั่วที่เกิดขึ้นจะมีค่าน้อย ทำให้ค่าความต้านทานฉนวนมีค่าสูง ในทางกลับกัน หากฉนวนเริ่มเสื่อมสภาพหรือมีความเสียหาย กระแสรั่วจะเพิ่มขึ้น ส่งผลให้ค่าความต้านทานฉนวนลดลง

ดังนั้น การทดสอบ IR จึงเป็นวิธีพื้นฐานที่ใช้สำหรับตรวจสอบสภาพของฉนวนไฟฟ้า ทั้งในด้านคุณภาพการผลิต ความสมบูรณ์ของฉนวน และการเสื่อมสภาพระหว่างการใช้งาน

ตัวอย่างการนำไปใช้งาน

ตรวจสอบฉนวนของมอเตอร์ไฟฟ้า
ตรวจสอบสายไฟและสายเคเบิล
ตรวจสอบแผงวงจรอิเล็กทรอนิกส์ (PCB)
ตรวจสอบอุปกรณ์ไฟฟ้าแรงดันสูง

2) Hipot Test (Withstand Voltage Test)

เป็นการทดสอบที่ใช้เพื่อตรวจสอบว่าฉนวนไฟฟ้าของอุปกรณ์สามารถทนต่อแรงดันไฟฟ้าสูงได้หรือไม่ โดยเป็นการประเมินความแข็งแรงของฉนวนภายใต้สภาวะแรงดันที่สูงกว่าการใช้งานปกติ

หลักการของการทดสอบคือ การจ่ายแรงดันไฟฟ้าที่สูงกว่าระดับการใช้งานจริง (Overvoltage) ไปยังอุปกรณ์หรือวัสดุฉนวนเป็นระยะเวลาหนึ่ง เช่น 1 วินาที, 10 วินาที หรือ 60 วินาที แล้วตรวจสอบว่าฉนวนยังสามารถทำงานได้อย่างปลอดภัยหรือไม่

หากฉนวนมีคุณภาพดี จะสามารถทนต่อแรงดันไฟฟ้าที่ทดสอบได้โดยไม่เกิดการ Breakdown หรือการลัดวงจร แต่หากฉนวนมีความบกพร่องหรือเสื่อมสภาพ อาจเกิดการทะลุของฉนวน (Breakdown) หรือกระแสไฟฟ้าไหลผ่านฉนวนมากผิดปกติ

ตัวอย่างการนำไปใช้งาน

ตรวจสอบความปลอดภัยของอุปกรณ์ไฟฟ้า
ตรวจสอบความสมบูรณ์ของระบบฉนวน

3) Partial Discharge (PD)

Partial Discharge (PD) คือ การคายประจุไฟฟ้าขนาดเล็กที่เกิดขึ้นเฉพาะบางส่วนภายในระบบฉนวน โดยไม่ได้ทำให้เกิดการทะลุของฉนวนทั้งระบบในทันที การเกิด PD มักเกิดจากความไม่สมบูรณ์ภายในฉนวน เช่น ช่องว่างอากาศในวัสดุฉนวน ความบกพร่องของโครงสร้างวัสดุ ความชื้น หรือความเสียหายของฉนวน

แม้การคายประจุชนิดนี้จะมีขนาดเล็ก แต่หากเกิดขึ้นอย่างต่อเนื่อง จะสามารถทำให้โครงสร้างของฉนวนเสื่อมสภาพลงอย่างรวดเร็ว และในระยะยาวอาจนำไปสู่การทะลุของฉนวน (Breakdown) ได้

ด้วยเหตุนี้ การตรวจวัด Partial Discharge จึงถือเป็นสัญญาณเตือนที่สำคัญสำหรับการประเมินสภาพของฉนวน โดยมักใช้เพื่อ

ตรวจสอบคุณภาพของวัสดุฉนวน
ตรวจจับความเสียหายหรือความบกพร่องของฉนวนในระยะเริ่มต้น
ประเมินความน่าเชื่อถือและอายุการใช้งานของระบบฉนวนไฟฟ้า

ข้อจำกัดของการวัด Insulation Resistance

ปัจจุบันระบบไฟฟ้าในอุตสาหกรรมต่าง ๆ เช่น รถยนต์ไฟฟ้า พลังงานหมุนเวียน และระบบอิเล็กทรอนิกส์กำลัง มีการใช้แรงดันไฟฟ้าที่สูงขึ้น เพื่อเพิ่มประสิทธิภาพของระบบ ส่งผลให้การทดสอบฉนวนไฟฟ้าต้องใช้แรงดันในการทดสอบที่สูงขึ้นตามไปด้วย โดยทั่วไปการทดสอบอาจใช้แรงดันมากกว่า 1000 V และต้องสามารถวัดค่าความต้านทานฉนวนที่สูงมาก ซึ่งอาจมากกว่า 10¹⁵ Ω

อย่างไรก็ตาม การวัดค่าความต้านทานฉนวนที่สูงมากเช่นนี้มีความท้าทาย เนื่องจากกระแสไฟฟ้าที่ไหลผ่านฉนวนจะมีค่าต่ำมาก จึงมีโอกาสถูกรบกวนจากปัจจัยภายนอกได้ง่าย เช่น สัญญาณรบกวนทางไฟฟ้า กระแสรั่วจากอุปกรณ์วัด ความชื้น หรือสิ่งปนเปื้อนบนพื้นผิวของวัสดุ

ดังนั้น การทำให้การวัด Insulation Resistance มีความแม่นยำและสามารถให้ผลลัพธ์ที่ทำซ้ำได้จึงเป็นสิ่งสำคัญ จำเป็นต้องควบคุมสภาพแวดล้อมในการทดสอบและลดปัจจัยที่อาจทำให้เกิดความคลาดเคลื่อนในการวัด เพื่อให้ผลการทดสอบสะท้อนคุณสมบัติที่แท้จริงของวัสดุฉนวนได้อย่างถูกต้อง
