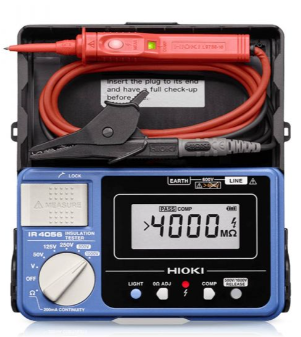

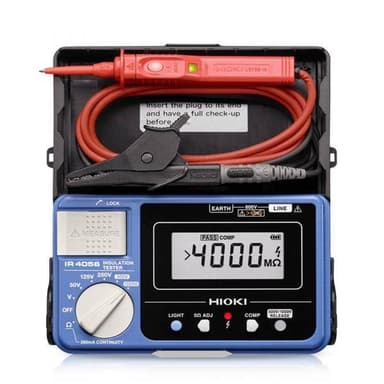

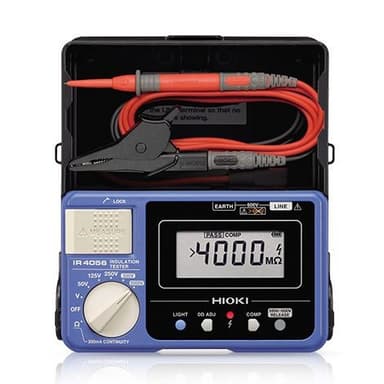

Hioki IR4056-21 เครื่องทดสอบความเป็นฉนวน (Insulation Tester)

เครื่องทดสอบความต้านทานฉนวนไฟฟ้าแบบดิจิทัล (Digital Insulation Resistance Tester)

เครื่องนี้ใช้สำหรับ ตรวจสอบสภาพของ "ฉนวน" ที่หุ้มสายไฟ มอเตอร์ หม้อแปลง หรืออุปกรณ์ไฟฟ้าต่างๆ ว่ายังอยู่ในสภาพที่ดีและปลอดภัยหรือไม่ หลักการทำงานคือตัวเครื่องจะปล่อยแรงดันไฟฟ้ากระแสตรง (DC) ระดับสูงเข้าไปในสายไฟเพื่อดูว่ามีกระแสไฟฟ้ารั่วไหลออกมาภายนอกฉนวนหรือไม่ หากฉนวนเสื่อมสภาพ ขาด หรือชำรุด เครื่องจะอ่านค่าความต้านทานได้ต่ำ ซึ่งเป็นสัญญาณเตือนว่าอาจเกิดอันตรายจากไฟรั่วหรือไฟลัดวงจรได้

⭐ จุดเด่นและคุณสมบัติที่สำคัญของรุ่น IR4056-21

• ย่านแรงดันทดสอบ 5 ระดับ (5-Range): สามารถเลือกปล่อยแรงดันทดสอบได้ 5 ระดับ คือ 50V, 125V, 250V, 500V และ 1000V ทำให้ครอบคลุมการทดสอบตั้งแต่อุปกรณ์อิเล็กทรอนิกส์แรงดันต่ำไปจนถึงระบบไฟฟ้าในอาคารและโรงงาน (วัดค่าความต้านทานได้สูงสุดถึง 4000 MΩ)

• ความพิเศษของรหัส "-21": รหัสต่อท้าย 21 หมายถึงเครื่องชุดนี้จะมาพร้อมกับ สายวัดรุ่นพิเศษ (L9788-11) ซึ่งที่ด้ามจับของสายวัดจะมีสวิตช์กดทดสอบ (Remote Switch) และหลอดไฟ LED ส่องสว่าง ช่วยให้ช่างสามารถส่องดูจุดที่แคบ/มืด และกดปุ่มทดสอบได้เลยด้วยมือเดียวโดยไม่ต้องละสายตามามองตัวเครื่อง

• ระบบประเมินผลอัตโนมัติ (Comparator Function): สามารถตั้งค่ามาตรฐานความปลอดภัยไว้ในเครื่องได้เลย หากทดสอบแล้วค่าผ่านเกณฑ์ (PASS) หน้าจอจะสว่างเป็นสีเขียว แต่ถ้าฉนวนเสื่อมสภาพต่ำกว่าเกณฑ์ (FAIL) หน้าจอจะเปลี่ยนเป็นสีแดงพร้อมเสียงเตือนทันที

• ทนทานต่อการใช้งานสมบุกสมบัน: ตัวเครื่องออกแบบมาให้ทนทานต่อการตกกระแทก (Drop proof) สามารถทนการตกจากความสูง 1 เมตรลงบนพื้นคอนกรีตได้โดยไม่เสียหาย

• มัลติฟังก์ชัน: นอกจากการวัดความเป็นฉนวนแล้ว ยังสามารถใช้ วัดแรงดันไฟฟ้า (AC/DC Voltage) ทั่วไป และใช้วัดความต้านทานต่ำเพื่อ เช็คความต่อเนื่องของสายดิน (Continuity Test) ได้ในเครื่องเดียว


  ---

  แนะนำมือใหม่สำหรับการใช้งานครั้งเเรก 👷

  การใช้งานเครื่องทดสอบความเป็นฉนวน (Megger) ครั้งแรกอาจจะดูน่าตื่นเต้นนิดหน่อยครับ เพราะตัวเครื่องต้องจ่ายแรงดันไฟฟ้าสูงออกมา แต่ถ้าเราเข้าใจหลักการและทำตามขั้นตอนอย่างถูกต้อง มันจะเป็นเครื่องมือที่ปลอดภัยและใช้งานง่ายมากครับ

  สำหรับมือใหม่ที่เพิ่งจับ Hioki IR4056-21 เป็นครั้งแรก ผมขอแนะนำจุดที่ต้องโฟกัสเป็นพิเศษ 4 ระยะ ดังนี้ครับ:

  1. ก่อนเริ่มวัด: ความปลอดภัยต้องมาก่อน (Safety First) 🛑

  นี่คือกฎเหล็กของการวัดความเป็นฉนวนครับ

  • ต้องตัดไฟเสมอ: อุปกรณ์หรือสายไฟที่คุณจะวัด ต้องไม่มีกระแสไฟฟ้าไหลอยู่เด็ดขาด (ปิดเบรกเกอร์ หรือถอดปลั๊กออก) หากเผลอไปวัดในสายที่มีไฟวิ่งอยู่ อาจทำให้เครื่องมือเสียหายหรือเกิดอันตรายได้

  • ใช้เครื่องเช็คไฟอีกรอบ: โชคดีที่ IR4056-21 มีโหมดวัดแรงดันไฟฟ้า (V) ในตัว แนะนำให้บิดสวิตช์ไปที่ตัว V แล้วเอาสายไปแตะเช็คดูก่อนว่าไฟดับสนิทจริงๆ (หน้าจอควรขึ้น 0 V)

  • ตรวจสภาพสายวัด: ดูว่าสายวัดรุ่น L9788-11 ที่ให้มา ฉนวนหุ้มสายขาดไหม ปลายเข็มงอหรือมีคราบสกปรกหรือเปล่า เพราะเรากำลังจะปล่อยไฟแรงดันสูงผ่านสายนี้ครับ

  2. การเลือกแรงดันทดสอบ (Test Voltage) ⚡

  อย่าคิดว่า "ยิ่งตั้งโวลต์สูงยิ่งดี" นะครับ เพราะการปล่อยไฟแรงเกินไปอาจทำให้อุปกรณ์อิเล็กทรอนิกส์ที่ต่ออยู่ในวงจรพังได้เลย

  • กฎพื้นฐาน: ให้เลือกแรงดันทดสอบที่ "สูงกว่า" หรือ "เท่ากับ" แรงดันใช้งานปกติของอุปกรณ์นั้นๆ เล็กน้อย

  • ตัวอย่างการใช้งานทั่วไป:

    • 250 V / 500 V: สำหรับระบบไฟฟ้าในบ้านทั่วไป (ไฟ 1 เฟส 220V) หรือมอเตอร์ขนาดเล็ก

    • 1000 V: สำหรับสายเมนขนาดใหญ่ หรือมอเตอร์โรงงาน (ไฟ 3 เฟส 380V ขึ้นไป)

    • 50 V / 125 V: สำหรับสายสื่อสาร สายโทรศัพท์ หรืออุปกรณ์อิเล็กทรอนิกส์ที่มีความบอบบาง

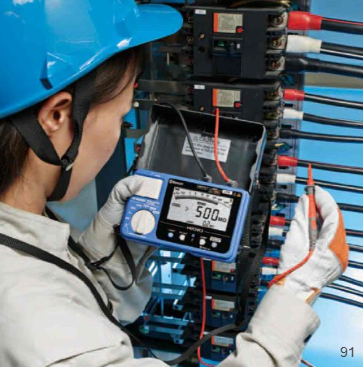

  3. ขั้นตอนขณะทำการวัด 📏

  • การต่อสาย: ให้หนีบปากคีบ สีดำ (Earth) เข้ากับโครงเหล็ก, กราวด์, หรือสายดินก่อน จากนั้นค่อยเอาหัววัด สีแดง (Line) ไปแตะจุดที่จะวัด (เช่น ทองแดงของสายไฟ)

  • การกดวัด: สำหรับรุ่น IR4056-21 คุณสามารถกดสวิตช์ที่ด้ามจับของสายสีแดงได้เลย (ไม่ต้องไปกดที่เครื่อง) หน้าจอจะเริ่มแสดงค่าตัวเลขที่วิ่งขึ้นลง ให้รอสักพัก (ประมาณ 3-5 วินาที) จนกว่าตัวเลขจะนิ่ง แล้วค่อยอ่านค่า

  • การอ่านค่า: ยิ่งค่าขึ้นเป็นหลักร้อย หรือหลักพัน MΩ (เมกะโอห์ม) ยิ่งแปลว่าฉนวนดีเยี่ยม แต่ถ้าค่าออกมาต่ำมากๆ (เช่น 1 MΩ หรือต่ำกว่า) แสดงว่าไฟรั่วหรือฉนวนเสื่อมสภาพแล้ว

  4. หลังวัดเสร็จ: ขั้นตอนที่ห้ามลืมเด็ดขาด! ⚠️

  • ห้ามดึงสายวัดออกทันที: เมื่อปล่อยปุ่มกดทดสอบแล้ว สายไฟหรือมอเตอร์ที่เราเพิ่งวัดไปจะ "เก็บประจุไฟฟ้า" เอาไว้เหมือนเป็นแบตเตอรี่ก้อนหนึ่ง ซึ่งไฟดูดเราได้ครับ

  • รอระบบ Auto-Discharge ทำงาน: ให้แตะสายวัดค้างไว้ที่เดิมก่อน เครื่องจะทำการดึงประจุไฟฟ้าออกจากระบบให้โดยอัตโนมัติ (จะมีสัญลักษณ์สายฟ้ากะพริบที่หน้าจอ และแรงดันไฟจะค่อยๆ ลดลงจนเหลือ 0 V) เมื่อแน่ใจว่าไม่มีไฟค้างแล้ว จึงค่อยดึงสายวัดออกได้ครับ



  ---

จะรู้ได้ไงว่าฉนวนที่เราวัดใช้งานได้หรือชำรุด? ⚠️

หลักการจำง่ายๆ ของการวัดความเป็นฉนวนคือ "ค่าความต้านทาน (MΩ) ยิ่งสูง ยิ่งแปลว่าฉนวนดีและปลอดภัยครับ" เปรียบเทียบง่ายๆ สายไฟก็เหมือนท่อน้ำ ส่วน "ฉนวน" คือเนื้อพลาสติกของท่อน้ำ ถ้าท่อหนาและไม่มีรอยรั่ว น้ำก็ไม่ออกมา (ค่าความต้านทานสูง) แต่ถ้าท่อบางหรือมีรอยแตก น้ำก็จะรั่วออกมาได้ (ค่าความต้านทานต่ำ)

• เพื่อให้เห็นภาพชัดเจน ผมขอแบ่งเกณฑ์การดูค่าว่า "ดีหรือไม่ดี" (สำหรับระบบไฟฟ้าทั่วไป 220V - 380V ที่ทดสอบด้วยแรงดัน 500V) ออกเป็น 4 ระดับ ดังนี้ครับ:

  1. ระดับ "ดีเยี่ยม" (Excellent) 🟢

  • ค่าที่วัดได้: 100 MΩ ขึ้นไป จนถึงหลัก 1000 MΩ

  • ความหมาย: ฉนวนอยู่ในสภาพสมบูรณ์มาก ปลอดภัย 100%

  • ข้อควรรู้: ถ้าคุณวัดสายไฟใหม่แกะกล่อง หรือมอเตอร์ใหม่ เครื่อง Hioki มักจะอ่านค่าได้สูงสุดจนทะลุสเกล และแสดงผลบนหน้าจอว่า >4000 MΩ หรือขีดกราฟวิ่งไปจนสุดเกณฑ์ นี่คือเรื่องปกติและแปลว่าฉนวนเพอร์เฟกต์มากครับ

  2. ระดับ "ใช้งานได้ / ผ่านเกณฑ์" (Acceptable) 🟡

  • ค่าที่วัดได้: มากกว่า 1 MΩ (แต่ไม่ถึง 100 MΩ)

  • ความหมาย: ฉนวนอาจจะเก่าลงตามอายุการใช้งาน หรืออาจจะมีความชื้น/ฝุ่นเกาะอยู่บ้าง แต่ยังถือว่ามีความปลอดภัย สามารถใช้งานต่อไปได้

  • อ้างอิงมาตรฐาน: ตามมาตรฐานการติดตั้งทางไฟฟ้าของประเทศไทย (วสท.) กำหนดไว้ว่า ระบบไฟฟ้าแรงดันต่ำทั่วไป ต้องมีค่าความเป็นฉนวนไม่น้อยกว่า 1 MΩ (หรืออย่างแย่ที่สุดในระบบเก่ามากๆ คือห้ามต่ำกว่า 0.5 MΩ) จึงจะถือว่าผ่านเกณฑ์ครับ

  3. ระดับ "เฝ้าระวัง / เริ่มเสื่อมสภาพ" (Warning) 🟠

  • ค่าที่วัดได้: ต่ำกว่า 1 MΩ (เช่น 0.8 MΩ, 0.4 MΩ)

  • ความหมาย: ฉนวนเริ่มเสื่อมสภาพ มีความชื้นสะสมสูง หรือมีรอยถลอกเล็กน้อยที่ทำให้กระแสไฟเริ่มรั่วไหลได้ แม้เบรกเกอร์อาจจะยังไม่ตัด แต่เป็นสัญญาณเตือนว่าควรเริ่มวางแผนตรวจสอบจุดที่รั่วหรือเปลี่ยนสาย/อุปกรณ์ครับ

  4. ระดับ "อันตราย / ฉนวนชำรุด" (Danger/Bad) 🔴

  • ค่าที่วัดได้: เข้าใกล้ 0 MΩ (เช่น 0.01 MΩ หรือ 0.00 MΩ)

  • ความหมาย: ฉนวนพังโดยสมบูรณ์ครับ! อาจเกิดจากสายไฟขาดจนทองแดงไปแตะกับโครงเหล็ก (Short to Ground) หรือมอเตอร์ไหม้ หากปล่อยกระแสไฟเข้าไป เบรกเกอร์จะทริป (ตัด) ทันที หรือถ้าเบรกเกอร์ไม่ตัดก็อาจเกิดไฟดูดหรือไฟไหม้ได้ ห้ามใช้งานอุปกรณ์นั้นเด็ดขาดครับ

  ---

  💡 เคล็ดลับสำหรับเครื่อง Hioki IR4056-21: เพื่อความสะดวก คุณไม่ต้องมานั่งจำตัวเลขเหล่านี้ก็ได้ครับ เพราะเครื่องมีฟังก์ชัน Comparator (ระบบเปรียบเทียบค่า) คุณสามารถกดปุ่ม COMP บนเครื่อง และตั้งค่ามาตรฐานไว้ที่ 1 MΩ ได้เลย

  • เวลาวัด ถ้าค่าออกมา เกิน 1 MΩ หน้าจอจะสว่างเป็น สีเขียว (PASS) = ดี ปลอดภัย

  • เวลาวัด ถ้าค่าออกมา ต่ำกว่า 1 MΩ หน้าจอจะเปลี่ยนเป็น สีแดง (FAIL) พร้อมเสียงเตือนปี๊บๆ = ไม่ดี อันตราย

  วิธีนี้จะช่วยให้มือใหม่ทำงานได้มั่นใจและรวดเร็วขึ้นมากครับ
