แคลมป์มิเตอร์ (Clamp Meter) คืออะไร และวิธีใช้งาน

Clamp Meter

แคลมป์มิเตอร์ เป็นเครื่องมือวัดกระแสไฟฟ้าที่ออกแบบมาให้สามารถวัดค่ากระแสได้โดยไม่ต้องตัดวงจรไฟฟ้า มีลักษณะคล้ายคีมหรือแคลมป์สำหรับหนีบสายไฟ เมื่อหนีบสายไฟที่มีกระแสไฟไหลผ่าน ตัวเครื่องจะสามารถตรวจจับสนามแม่เหล็กที่เกิดขึ้นจากกระแสไฟฟ้าและคำนวณออกมาเป็นค่ากระแสไฟฟ้าได้ทันที การใช้งานลักษณะนี้ช่วยให้ผู้ใช้งานสามารถตรวจสอบกระแสไฟฟ้าในระบบได้อย่างสะดวก รวดเร็ว และปลอดภัยกว่าการใช้เครื่องมือวัดแบบดั้งเดิม จึงถูกใช้อย่างแพร่หลายในงานตรวจสอบระบบไฟฟ้า งานบำรุงรักษาเครื่องจักร งานติดตั้งระบบไฟฟ้า รวมถึงการตรวจสอบโหลดของอุปกรณ์ไฟฟ้าในโรงงานและอาคารต่าง ๆ

หลักการทำงาน

แคลมป์มิเตอร์ทำงานโดยอาศัยสนามแม่เหล็กที่เกิดขึ้นรอบสายไฟเมื่อมีกระแสไฟฟ้าไหลผ่าน ตามหลักการของแม่เหล็กไฟฟ้า เมื่อกระแสไฟฟ้าไหลในสายไฟ จะเกิดสนามแม่เหล็กล้อมรอบสายไฟขึ้นมา ภายในปากหนีบของแคลมป์มิเตอร์จะมีเซ็นเซอร์สำหรับตรวจจับสนามแม่เหล็ก เมื่อหนีบสายไฟเข้าไปในปากแคลมป์ เซ็นเซอร์จะตรวจจับความเข้มของสนามแม่เหล็กนั้น แล้วส่งข้อมูลให้วงจรภายในเครื่องคำนวณและแสดงผลออกมาเป็นค่ากระแสไฟฟ้าในหน่วยแอมแปร์ (A)

ด้วยหลักการนี้ ผู้ใช้งานจึงสามารถวัดกระแสไฟฟ้าได้ เพียงแค่หนีบสายไฟ โดยไม่ต้องสัมผัสตัวนำไฟฟ้าโดยตรงและไม่ต้องตัดวงจรไฟฟ้า ทำให้การวัดมีความสะดวก รวดเร็ว และปลอดภัย เหมาะสำหรับการตรวจสอบระบบไฟฟ้าที่กำลังทำงานอยู่

วิธีใช้ Clamp Meter

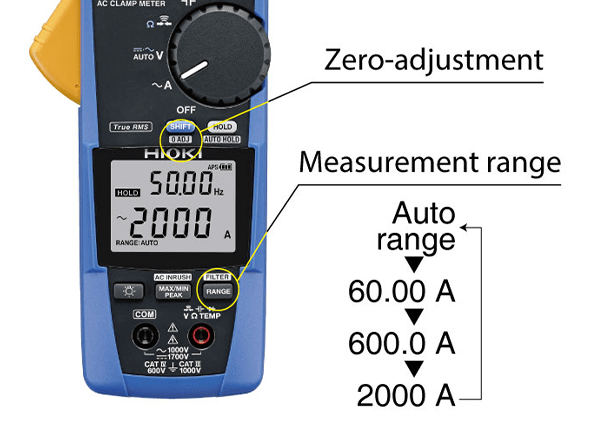

การใช้งานแคลมป์มิเตอร์ทำได้ไม่ยาก โดยเริ่มจากการตั้งค่าเครื่องให้ตรงกับประเภทของกระแสไฟฟ้าที่ต้องการวัด เช่น เลือกโหมดกระแสไฟฟ้ากระแสสลับ (AC) หรือกระแสไฟฟ้ากระแสตรง (DC) จากนั้นเลือกช่วงการวัด (Range) ให้เหมาะสมกับค่ากระแสที่คาดว่าจะวัด เพื่อให้เครื่องแสดงผลได้อย่างแม่นยำ

สำหรับการวัดกระแสไฟฟ้ากระแสตรง (DC) ในบางรุ่นอาจต้องทำการปรับค่าศูนย์ (Zero Adjustment) ก่อนเริ่มวัด เพื่อป้องกันค่าคลาดเคลื่อน หลังจากตั้งค่าเครื่องเรียบร้อยแล้ว ให้เปิดปากแคลมป์และหนีบสายไฟที่ต้องการวัด โดยควรหนีบสายไฟเพียงเส้นเดียว และจัดตำแหน่งสายไฟให้อยู่บริเวณกึ่งกลางของปากแคลมป์ เพื่อให้เครื่องสามารถตรวจจับสนามแม่เหล็กได้อย่างแม่นยำ เมื่อหนีบสายไฟเรียบร้อยแล้ว เครื่องจะตรวจจับสนามแม่เหล็กที่เกิดจากกระแสไฟ และแสดงค่าบนหน้าจอทันที ทำให้สามารถตรวจสอบค่าได้อย่างสะดวกและรวดเร็วโดยไม่ต้องตัดวงจรไฟฟ้า

Zero Adjustment เป็นการปรับค่าของเครื่องวัดให้แสดงค่า “ศูนย์ (0)” ก่อนเริ่มวัดจริง เพื่อให้ผลการวัดมีความแม่นยำมากขึ้น บางครั้งอาจมีสัญญาณรบกวนจากสนามแม่เหล็กรอบข้าง หรือค่าคลาดเคลื่อนเล็กน้อยภายในเครื่อง ทำให้หน้าจอแสดงค่าไม่เป็นศูนย์ แม้ว่าจะยังไม่ได้วัดกระแสไฟฟ้า ดังนั้นจึงต้องทำ Zero Adjustment เพื่อปรับค่าเริ่มต้นของเครื่องให้กลับมาเป็นศูนย์ก่อนใช้งาน

แคลมป์มิเตอร์สามารถวัดค่าอะไรได้บ้าง

ปัจจุบันแคลมป์มิเตอร์ไม่ได้ใช้สำหรับวัดกระแสไฟฟ้าเพียงอย่างเดียว แต่ยังสามารถวัดค่าทางไฟฟ้าได้หลายประเภท ขึ้นอยู่กับรุ่นของเครื่อง ตัวอย่างค่าที่สามารถวัดได้ เช่น กระแสไฟฟ้ากระแสสลับ (AC) กระแสไฟฟ้ากระแสตรง (DC) แรงดันไฟฟ้า ความต้านทาน และการทดสอบความต่อเนื่องของวงจร

นอกจากนี้ แคลมป์มิเตอร์บางรุ่นยังมีฟังก์ชันเพิ่มเติม เช่น การวัดกระแสไฟรั่ว (Leakage Current) การวัดกระแสเริ่มต้นของมอเตอร์ (Inrush Current) การวัดค่าความจุไฟฟ้า (Capacitance) การทดสอบไดโอด และการวัดอุณหภูมิ ทำให้เครื่องมือนี้สามารถใช้งานได้หลากหลาย เหมาะสำหรับการตรวจสอบและบำรุงรักษาระบบไฟฟ้าในหลายสถานการณ์

ประเภทของ Clamp Meter

1) Load Current Clamp Meter

ออกแบบมาเพื่อวัดกระแสไฟฟ้าปกติในวงจร เช่น กระแสที่ไหลไปยังมอเตอร์ เครื่องจักร หรืออุปกรณ์ไฟฟ้าต่าง ๆ มักใช้ในการตรวจสอบการใช้พลังงานของอุปกรณ์หรือการตรวจสอบว่าระบบไฟฟ้าทำงานอยู่ในช่วงค่าปกติหรือไม่ การวัดจะต้องหนีบสายไฟเพียงเส้นเดียวเพื่อให้ได้ค่าที่ถูกต้อง

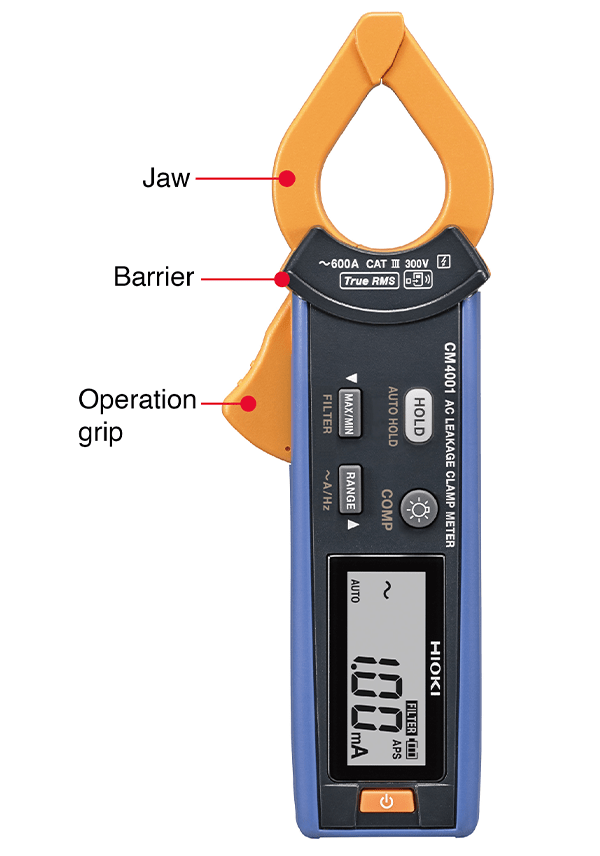

2) Leakage Current Clamp Meter

ออกแบบมาเพื่อวัดกระแสไฟรั่ว ซึ่งเป็นกระแสไฟฟ้าที่ไหลออกจากระบบไฟฟ้าปกติไปยังกราวด์หรือผ่านฉนวนของสายไฟ กระแสประเภทนี้มักมีค่าต่ำมากในระดับมิลลิแอมป์หรือไมโครแอมป์ เครื่องมือชนิดนี้จึงต้องมีความไวในการตรวจจับสูง ใช้สำหรับการตรวจสอบปัญหาฉนวนเสื่อมสภาพ การรั่วของกระแสไฟ และการตรวจสอบความปลอดภัยของระบบไฟฟ้า

ข้อดีของ Clamp Meter

แคลมป์มิเตอร์มีข้อดีเหนือเครื่องมือวัดกระแสไฟฟ้าแบบทั่วไป เพราะสามารถวัดกระแสไฟฟ้าได้ โดยไม่ต้องตัดวงจรหรือถอดสายไฟออกจากระบบ ผู้ใช้งานเพียงแค่หนีบสายไฟด้วยปากแคลมป์ ก็สามารถอ่านค่ากระแสไฟฟ้าได้ทันที ทำให้สามารถตรวจสอบระบบไฟฟ้าได้ในขณะที่อุปกรณ์กำลังทำงานอยู่

การวัดลักษณะนี้ยังช่วยลดความเสี่ยงจากการสัมผัสกับกระแสไฟฟ้าโดยตรง ทำให้การทำงานมีความปลอดภัยมากขึ้น นอกจากนี้ยังใช้งานได้สะดวกและรวดเร็ว และในหลายรุ่นยังสามารถวัดค่าทางไฟฟ้าอื่น ๆ ได้อีกหลายประเภท

ด้วยเหตุนี้ Clamp Meter จึงเป็นเครื่องมือที่สำคัญสำหรับช่างไฟฟ้า วิศวกร และผู้ที่ทำงานด้านการตรวจสอบหรือบำรุงรักษาระบบไฟฟ้า ทั้งในอาคารและในโรงงานอุตสาหกรรมต่าง ๆ

ข้อควรระวังในการใช้งาน

แม้ว่าแคลมป์มิเตอร์จะเป็นเครื่องมือที่ใช้งานง่ายและปลอดภัย แต่เพื่อให้ได้ค่าการวัดที่ถูกต้องและป้องกันความเสียหายของเครื่องมือ ผู้ใช้งานควรระมัดระวังในการใช้งานด้วย

ข้อสำคัญคือ ไม่ควรหนีบสายไฟมากกว่าหนึ่งเส้นพร้อมกัน เพราะสนามแม่เหล็กที่เกิดจากกระแสไฟในสายแต่ละเส้นอาจหักล้างกัน ทำให้ค่าที่เครื่องวัดได้ไม่ถูกต้องหรือแสดงค่าเป็นศูนย์ นอกจากนี้ ควรตรวจสอบให้แน่ใจว่าสายไฟมีฉนวนหุ้มที่สมบูรณ์ เพื่อความปลอดภัยในการใช้งาน และไม่ควรใช้เครื่องวัดกับกระแสไฟฟ้าที่เกินค่าพิกัดของเครื่อง เพราะอาจทำให้เซ็นเซอร์หรือวงจรภายในเสียหายได้
