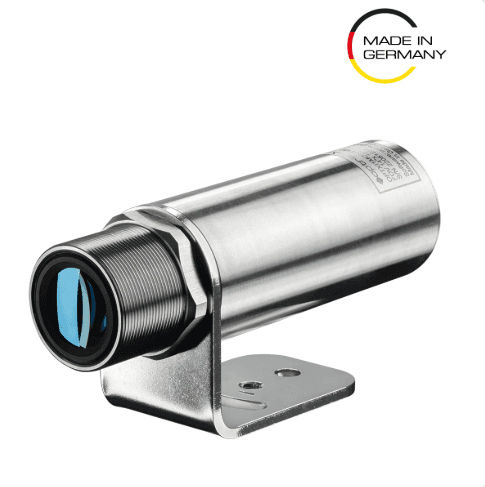

Optris Xi-05M Industrial Infrared Camera

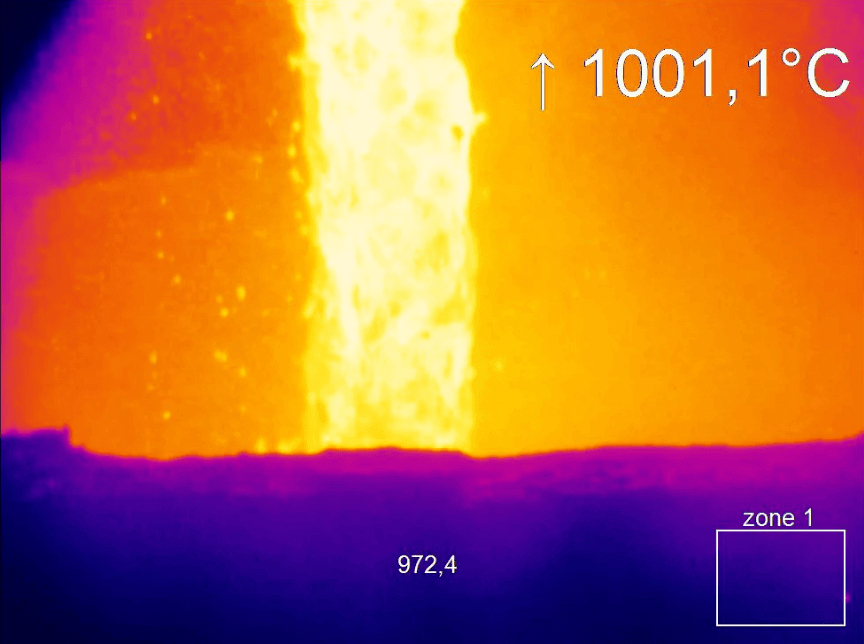

Optris Xi 05M MeltScope เป็นกล้องอินฟราเรดช่วงคลื่นสั้น (Short-wavelength) ที่โดดเด่นในการถ่ายภาพความร้อนแบบไม่สัมผัสสำหรับวัตถุที่วัดได้ยาก เช่น โลหะหลอม เหล็ก และเซรามิก โดยสามารถวัดอุณหภูมิพื้นผิวได้อย่างแม่นยำ

ตัวกล้องสามารถประมวลผลและวัดอุณหภูมิได้ด้วยตัวเอง (Autonomous Operation) พร้อมระบบโฟกัสอัตโนมัติแบบมอเตอร์ (Motorized Focus) ทำให้ใช้งานได้ง่ายและเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมโดยไม่ต้องพึ่งอุปกรณ์เสริมเพิ่มเติม อีกทั้งยังรองรับการเชื่อมต่อผ่าน Ethernet, USB รวมถึงอินเทอร์เฟซสัญญาณแบบ Analog และ Digital ทำให้สามารถเชื่อมต่อเข้ากับระบบควบคุมและเครื่องจักรได้อย่างราบรื่น

⚙️ หลักการวัดและข้อได้เปรียบ

โดยทั่วไป วัสดุที่ไม่สะท้อนจะมีค่า Emissivity สูงและคงที่ในช่วงคลื่นยาว (Long-wave) แต่สำหรับวัสดุโลหะและพื้นผิวสะท้อน ค่า Emissivity จะต่ำในช่วงคลื่นยาว ส่งผลให้การวัดอุณหภูมิเกิดความคลาดเคลื่อน

กล้อง Xi 05M ใช้ช่วงคลื่นสั้นที่สอดคล้องกับจุดสูงสุดของค่า Emissivity ของโลหะส่วนใหญ่ ทำให้สามารถวัดอุณหภูมิแบบไม่สัมผัสได้อย่างแม่นยำ

ตามกฎของ Planck ช่วงคลื่นที่สั้นกว่าจะให้พลังงานรังสีอินฟราเรดสูงกว่า ส่งผลให้:

• ลดความผิดพลาดจากค่า Emissivity

• เพิ่มความแม่นยำและความสามารถในการทำซ้ำ (Repeatability)

• เหมาะอย่างยิ่งสำหรับงานวัดอุณหภูมิสูงของวัสดุสะท้อน

🔥 ประสิทธิภาพและความสามารถ

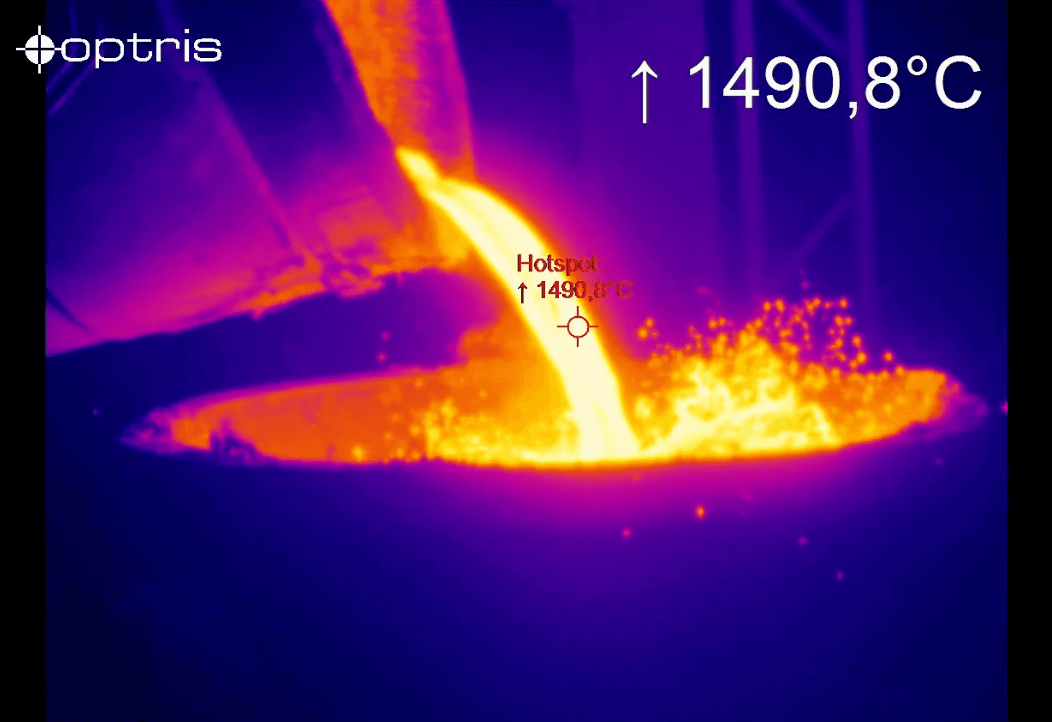

• ระบบตรวจจับจุดร้อนอัตโนมัติ (Hot-spot detection) สำหรับงาน Monitoring และ Inspection

• เซ็นเซอร์ความละเอียด 396 × 300 พิกเซล

• ช่วงอุณหภูมิ 900°C ถึง 2450°C (ต่อเนื่อง ไม่มี Sub-range)

• วัดได้แม่นยำแม้ในระยะไกล (High distance-to-spot ratio)

• ปรับโฟกัสได้ระยะไกลด้วย Motorized Focus

🏭 การออกแบบเพื่ออุตสาหกรรม

• ออกแบบและผลิตในประเทศเยอรมนี

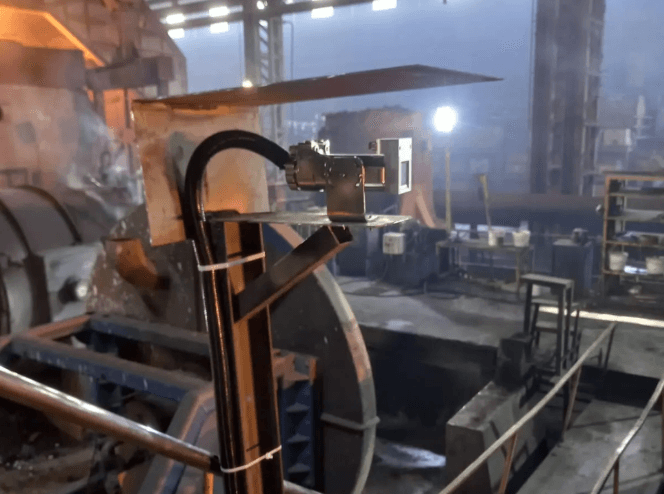

• ขนาดกะทัดรัด ติดตั้งง่าย (Fixed / Mounted)

• โครงสร้างแข็งแรง ทนทาน และกันน้ำ

• รองรับการใช้งานในสภาพแวดล้อมหนัก (Heavy-duty industrial use)

🔌 การเชื่อมต่อและระบบควบคุม

• Ethernet และ USB

• Frame rate 20 Hz

• Analog Output (0/4–20 mA)

• Digital Alarm Output

• รองรับ Fieldbus:

  • Ethernet/IP

  • Modbus TCP/IP

  • RS485

  • Profinet

👉 สามารถ Integrate เข้ากับ PLC / SCADA / ระบบ Automation ได้โดยตรง

🧩 ฟีเจอร์เพิ่มเติม

• Autonomous operation (ทำงานได้โดยไม่ต้องใช้ PC)

• Auto hot-spot finder

• CMOS detector แบบ High dynamic

• รองรับอุปกรณ์เสริม: ระบบ Water Cooling, Air Purge สำหรับสภาพแวดล้อมรุนแรง

📊 Key Specifications (Xi 05M ETH)

• ช่วงอุณหภูมิ: 900°C – 2450°C

• ความละเอียด: 396 × 300 pixels

• Frame rate: 20 Hz

• การเชื่อมต่อ: Ethernet, USB

📦 อุปกรณ์ภายในชุด (Scope of Supply)

• กล้องอินฟราเรดรุ่น Xi 05M

• สาย Ethernet / PoE ความยาว 1 เมตร

• สาย USB ความยาว 1 เมตร

• สายสัญญาณ Input/Output ความยาว 1 เมตร พร้อม Terminal Block

• ชุดขายึดติดตั้ง (Mounting Bracket) พร้อมน็อต

• ซอฟต์แวร์ optris PIX Connect สำหรับวิเคราะห์และแสดงผลข้อมูล

• คู่มือเริ่มต้นใช้งาน (Quick Start Guide)
