ขั้นตอนการวัดความหนาด้วย PosiTector UTG ในโหมด B-Scan

การวัดความหนาด้วยคลื่นอัลตราโซนิกด้วยโหมด B-Scan สำหรับการตรวจจับการกัดกร่อน

การตรวจสอบความหนาของวัสดุเป็นกระบวนการสำคัญในงานอุตสาหกรรม โดยเฉพาะในระบบท่อ ถังแรงดัน และโครงสร้างโลหะที่มีความเสี่ยงต่อการกัดกร่อน Ultrasonic Thickness Gauge (UTG) เป็นอุปกรณ์ที่ใช้เทคโนโลยีคลื่นเสียงความถี่สูงในการวัดความหนาของวัสดุแบบไม่ทำลายพื้นผิว ช่วยให้สามารถตรวจสอบสภาพภายในของวัสดุได้โดยไม่ต้องรื้อหรือทำลายชิ้นงาน

หลักการทำงานของการวัด

การทำงานของ UTG อาศัยหลักการ Pulse-Echo โดยมีขั้นตอนดังนี้

• หัววัด (Probe) ส่งคลื่น Ultrasonic เข้าไปในวัสดุ

• คลื่นสะท้อนกลับจากผิวด้านใน (Back Wall Echo)

• เครื่องคำนวณระยะเวลาเดินทางของคลื่น (Time-of-Flight)

• แปลงค่าเป็นความหนา โดยอิงจากความเร็วเสียงของวัสดุ

หลักการนี้ช่วยให้สามารถวัดความหนาได้อย่างแม่นยำ แม้ในกรณีที่ไม่สามารถเข้าถึงด้านในของชิ้นงานได้

B-Scan Mode

โหมด B-Scan เป็นฟังก์ชันที่ช่วยแสดงผลความหนาในรูปแบบ “ภาพตัดขวาง (Cross-sectional Profile)” แบบต่อเนื่อง แทนที่จะวัดเป็นจุดเดียวเหมือน A-Scan

โดย B-Scan จะสร้างกราฟความหนาตลอดแนวการเคลื่อนที่ของโพรบ

ขั้นตอนการใช้งานโหมด B Scan

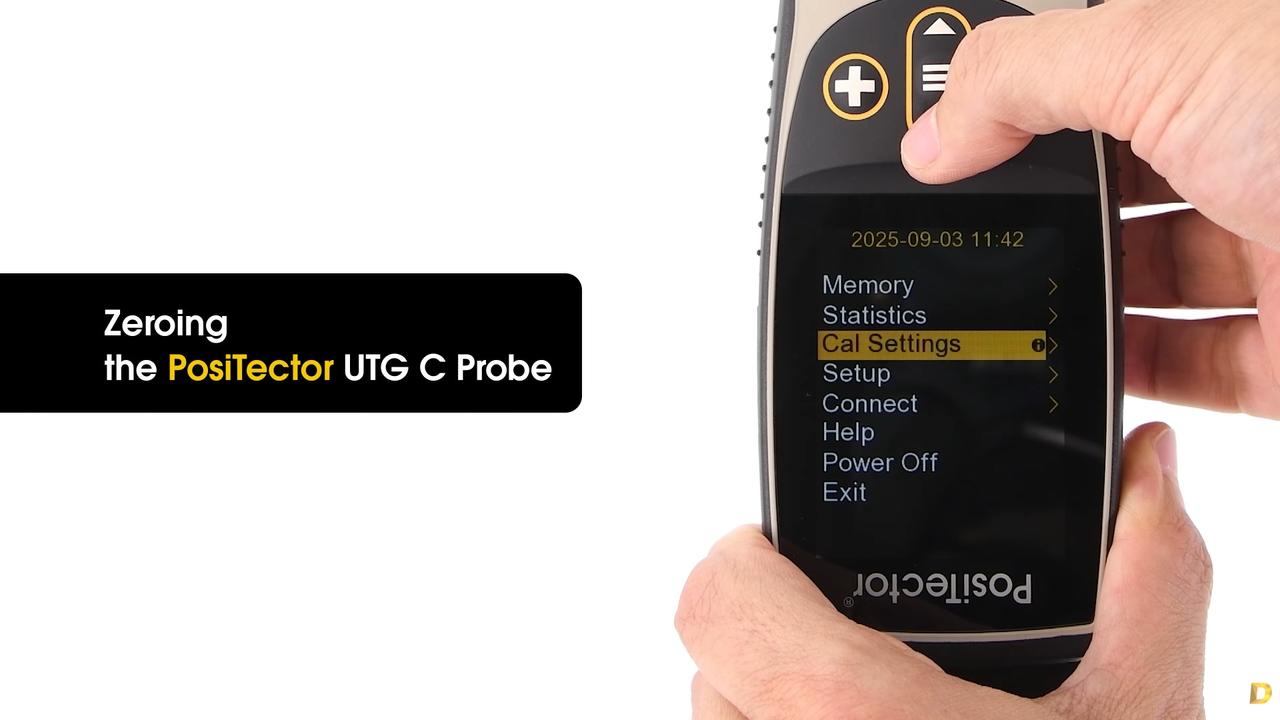

1) เปิดเครื่องและทำการตั้งค่า

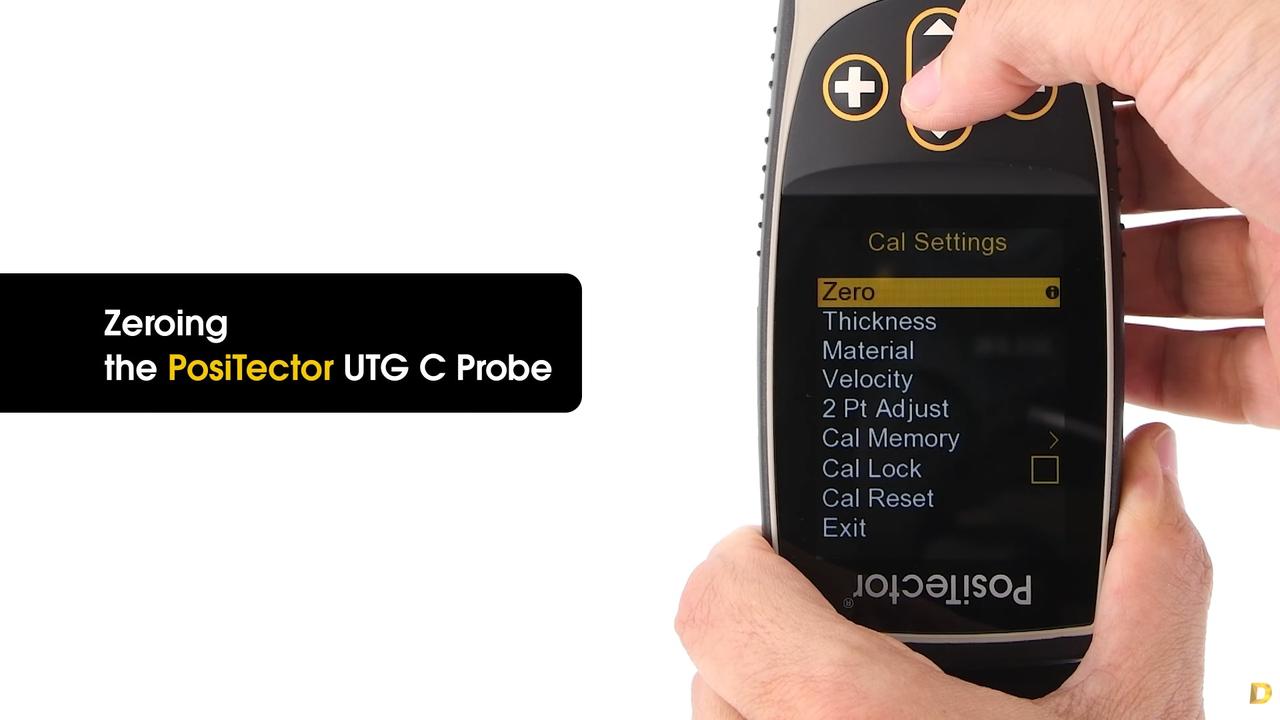

• กดปุ่ม Menu > Cal Settings > Zero เพื่อปรับค่าศูนย์ของโพรบให้เป็นค่ามาตรฐานก่อนเริ่มทำการวัดจริง

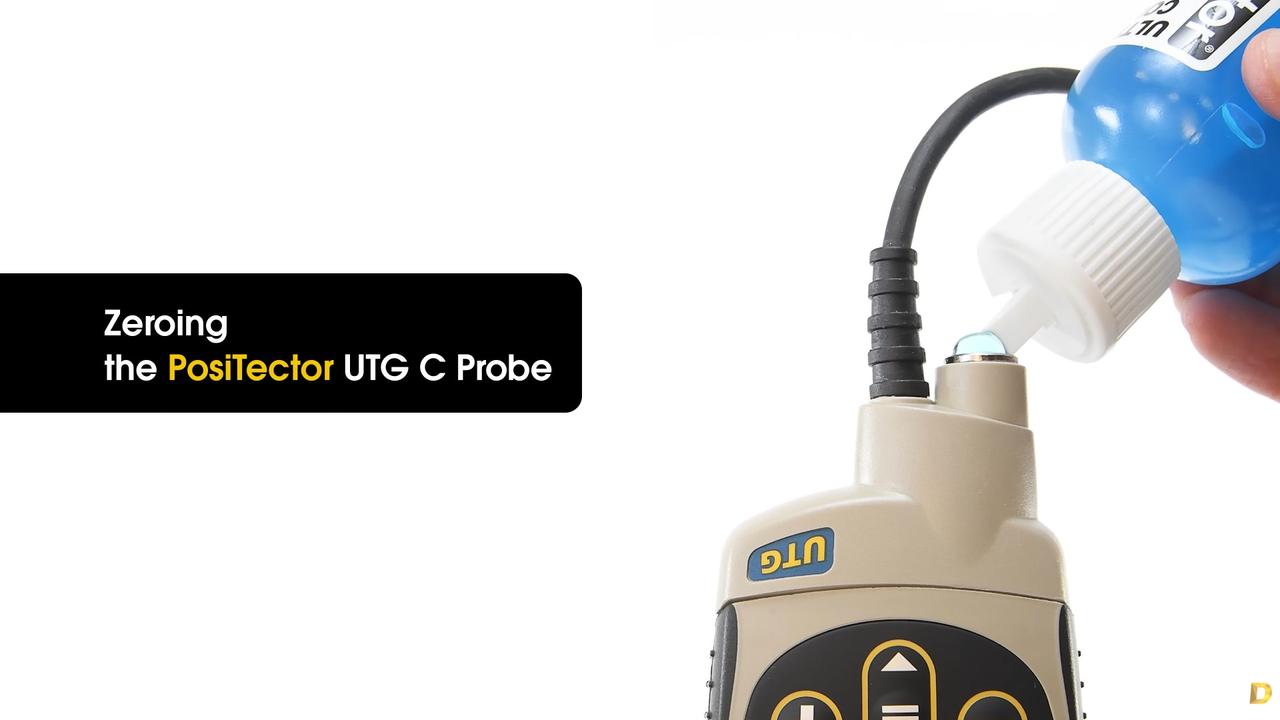

2) หยด Couplant ลงบนหัววัด

หยด Couplant ลงบนหัววัด เพื่อช่วยให้คลื่น Ultrasonic ส่งผ่านเข้าสู่วัสดุได้อย่างมีประสิทธิภาพ

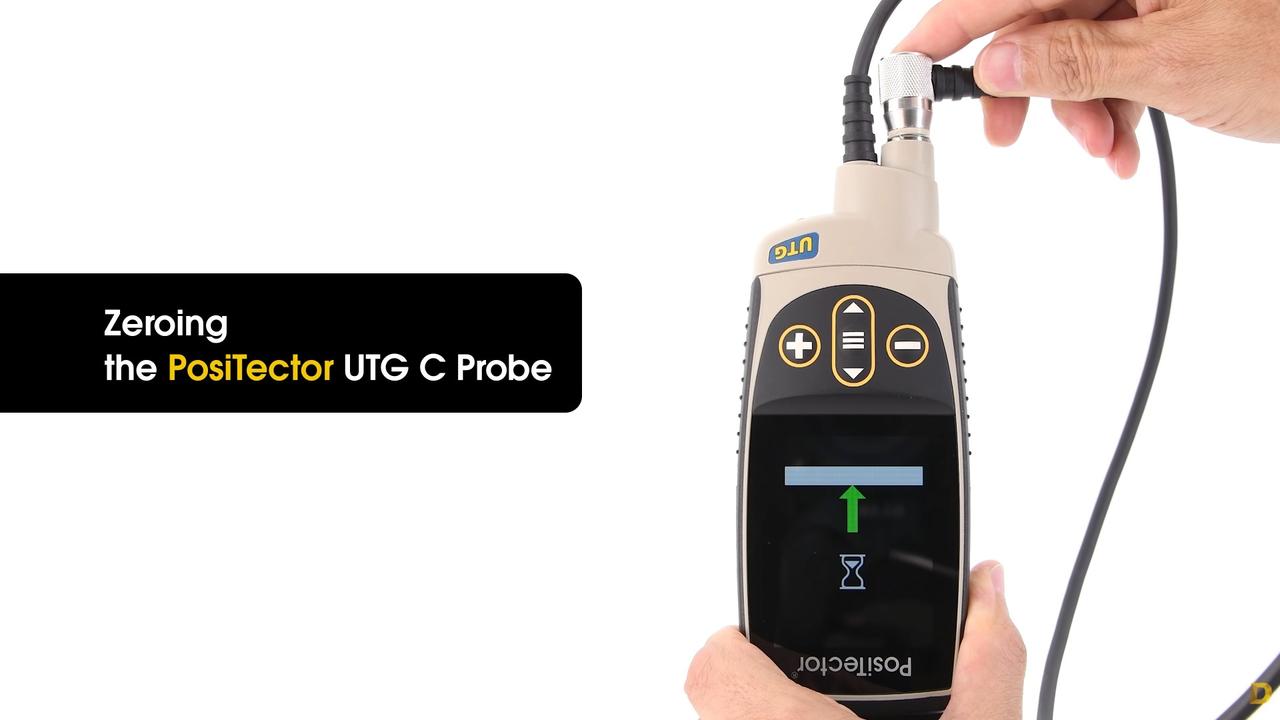

3) ทำการ Zero Probe

• หน้าจอจะขึ้นสัญลักษณ์ลูกศร/นาฬิกาทราย

• รอให้เครื่องทำการ Zero จนเสร็จสมบูรณ์

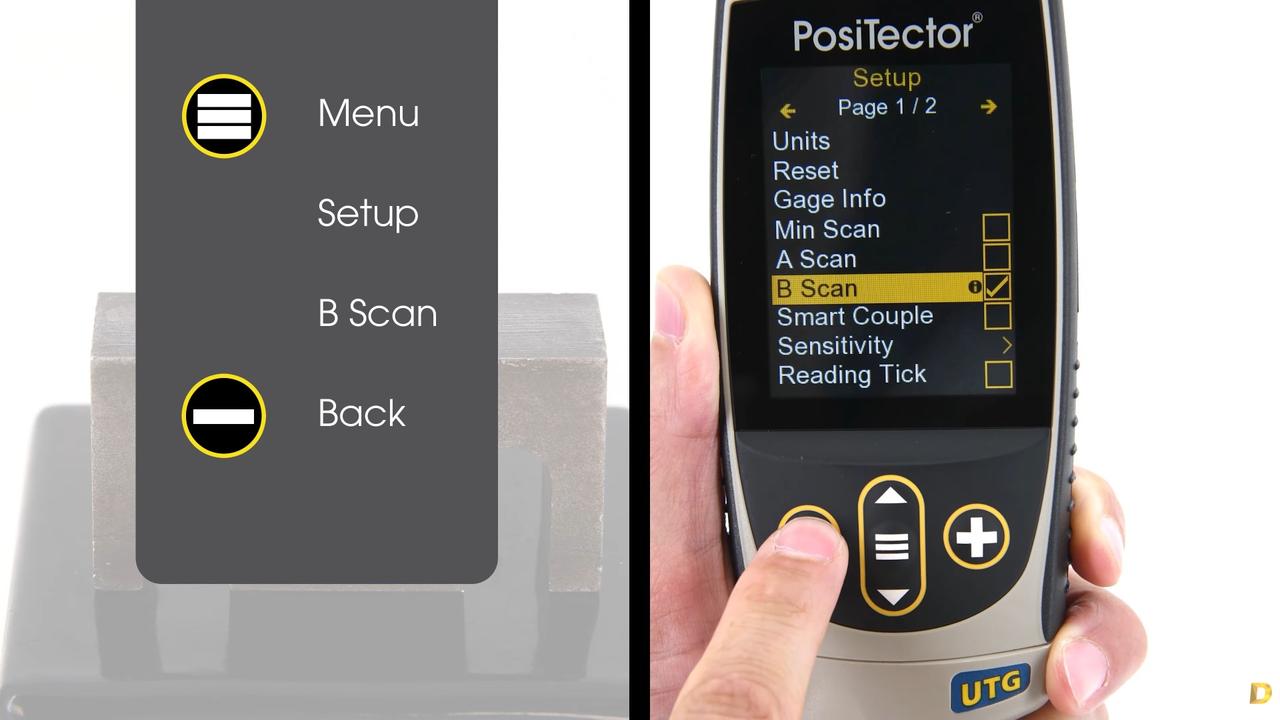

4) เข้าเมนู Setup

• กด Menu > Setup > เลือกโหมด B Scan เพื่อแสดงผลความหนาแบบต่อเนื่องในรูปแบบกราฟ

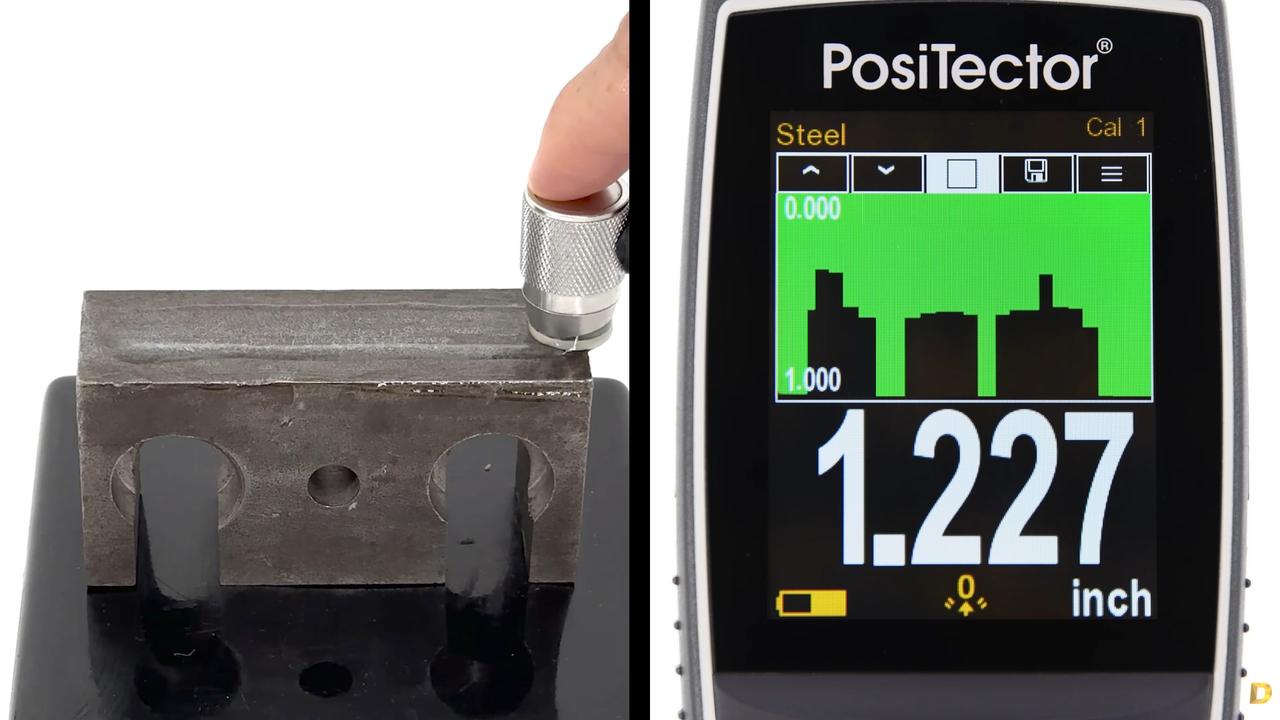

5) เริ่มการวัดบนชิ้นงาน

• หยด couplant ลงบนผิวงาน

• กดโพรบให้แนบสนิทกับผิวงาน

• หน้าจอจะแสดงค่า thickness และ กราฟ B-Scan

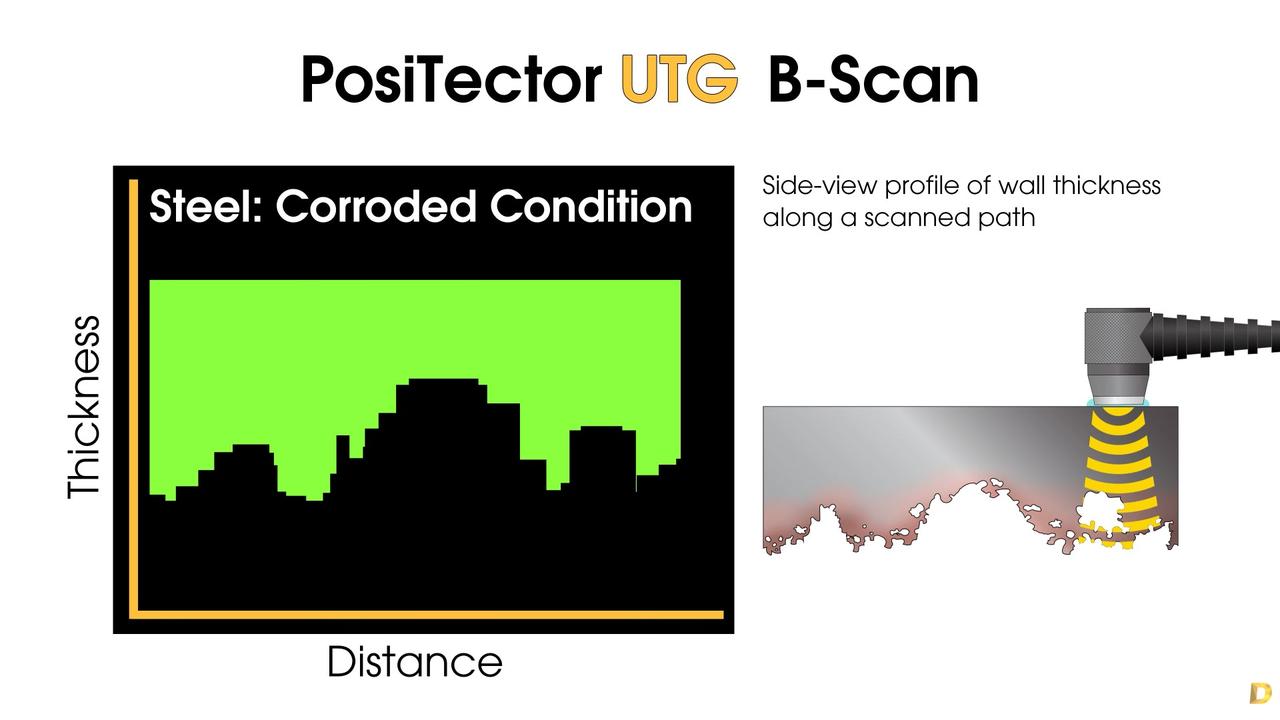

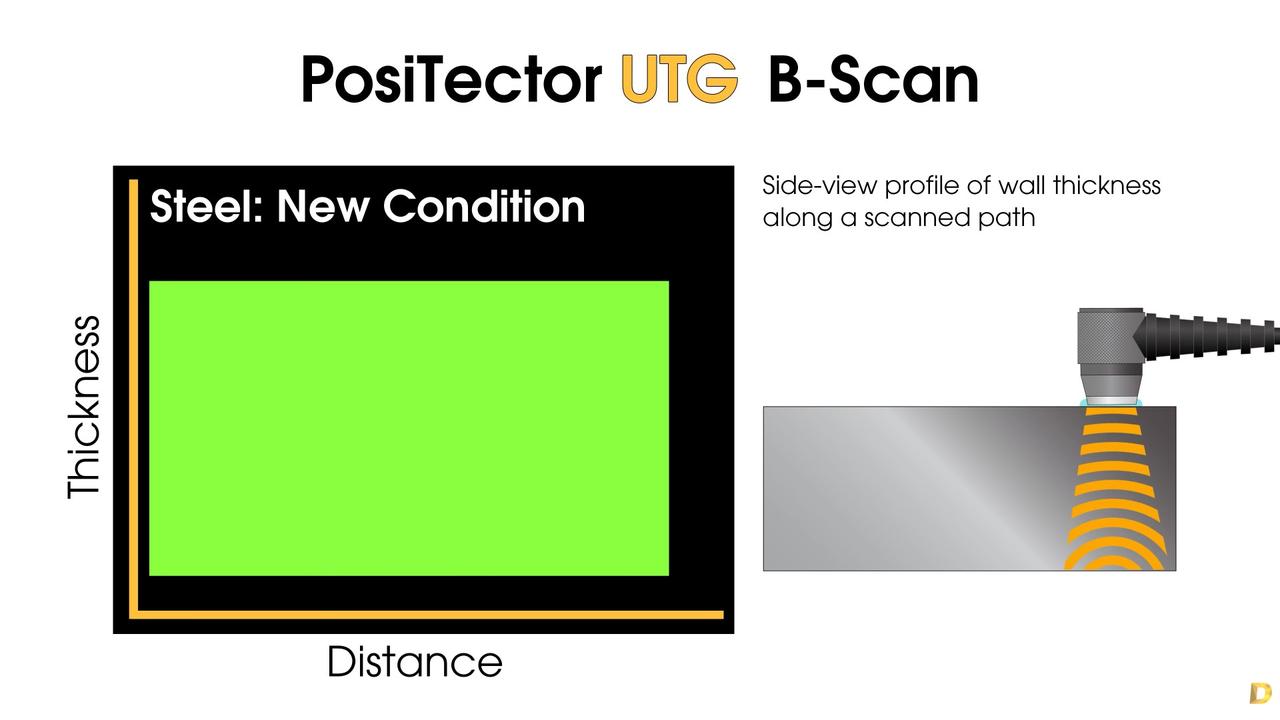

การแสดงผล B-Scan (ปกติ vs กัดกร่อน)

เส้นกราฟเรียบ = แสดงถึงสภาพวัสดุปกติ	เส้นกราฟไม่สม่ำเสมอ = แสดงถึงการกัดกร่อนหรือการสูญเสียความหนา

ลักษณะกราฟใน B-Scan

• เส้นกราฟที่สม่ำเสมอแสดงถึงความหนาที่คงที่

• การลดลงของกราฟบ่งชี้ถึงการสูญเสียความหนา (wall loss)

• การลดลงแบบเฉพาะจุด (localized drop) อาจบ่งบอกถึง pitting corrosion

จุดเด่นของ B-Scan

• แสดงการเปลี่ยนแปลงความหนาแบบต่อเนื่อง

• สามารถตรวจจับการกัดกร่อนได้อย่างแม่นยำมากยิ่งขึ้น

• ไม่ทำลายชิ้นงาน (Non-destructive)

• สามารถตรวจสอบและแสดงลักษณะของความเสียหาย เช่น Pitting และ Wall Thinning ได้อย่างชัดเจนและแม่นยำ

สินค้าที่เกี่ยวข้อง: Postitector UTG - Ultrasonic Wall Thickness Gauges
