การวัดความหนาผิวเคลือบบนวัสดุที่ไม่ใช่โลหะด้วย Max Thick Mode

การวัดความหนาผิวเคลือบบนวัสดุที่ไม่ใช่โลหะด้วย Max Thick Mode

PosiTector® 200 Coating Thickness Gage เป็นเครื่องมือวัดความหนาของชั้นเคลือบแบบไม่ทำลายพื้นผิว สามารถวัดความหนาของการเคลือบบนวัสดุที่ไม่ใช่โลหะได้ เช่น ไม้ คอนกรีต พลาสติก วัสดุคอมโพสิต และวัสดุอื่น ๆ โดยใช้เทคโนโลยีอัลตราซาวด์ที่ได้รับการพิสูจน์แล้วด้วยโหมดใหม่ Max Thick Mode ทำให้ PosiTector 200 ใช้งานได้ง่ายและสะดวกมากยิ่งขึ้น

หลักการทำงานของการวัดความหนา

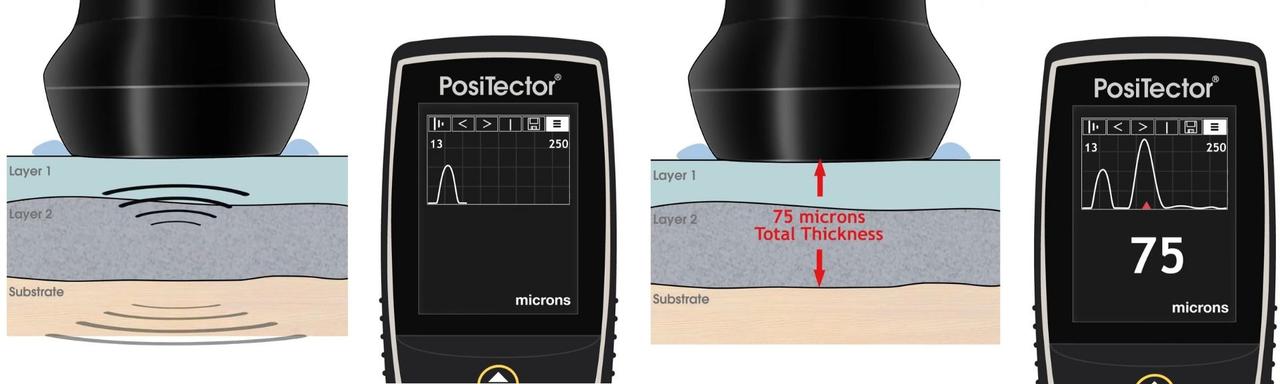

PosiTector 200 ทำงานโดยการส่งคลื่นเสียงอัลตราซาวด์จากโพรบเข้าไปในชั้นเคลือบ เมื่อคลื่นเสียงเดินทางไปถึงรอยต่อที่มีความหนาแน่นแตกต่างกัน เช่น รอยต่อระหว่างชั้นเคลือบกับวัสดุฐาน (substrate) คลื่นเสียงจะสะท้อนกลับมายังโพรบ

เครื่องจะคำนวณระยะเวลาที่คลื่นเสียงเดินทางไปและกลับ จากนั้นนำเวลานี้ไปคูณกับความเร็วเสียงในชั้นเคลือบ ซึ่งมีค่าใกล้เคียงกันในสารเคลือบโพลิเมอร์ส่วนใหญ่ จึงสามารถคำนวณออกมาเป็นความหนาของชั้นเคลือบได้อย่างแม่นยำ โดยไม่ทำลายพื้นผิว

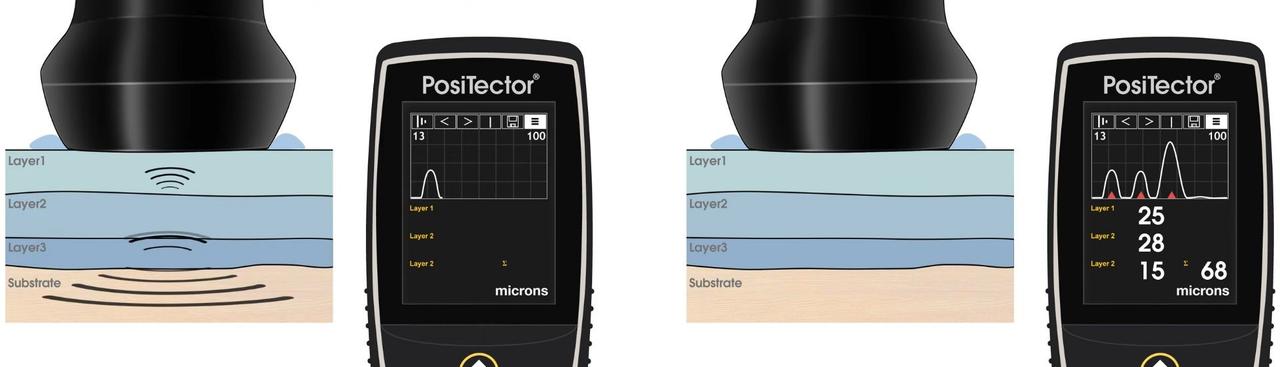

นอกจากการตรวจจับรอยต่อระหว่างชั้นเคลือบกับวัสดุฐานแล้ว PosiTector 200 ยังสามารถตรวจจับรอยต่อระหว่างชั้นเคลือบหลายชั้นได้อีกด้วย โดยเฉพาะในรุ่น Advanced ซึ่งสามารถแยกชั้นเคลือบที่เป็นวัสดุต่างชนิดกัน หรือแม้แต่ชนิดเดียวกันได้ โดยทั่วไปสัญญาณสะท้อนอัลตราซาวด์ที่มีความแรงมากที่สุดจะมาจากรอยต่อระหว่างชั้นเคลือบกับวัสดุฐาน ส่วนสัญญาณสะท้อนที่มีความแรงน้อยกว่าจะใช้ในการระบุความหนาของแต่ละชั้นเคลือบ

Default Mode

เป็นโหมดการวัดมาตรฐานของ PosiTector 200 ที่ถูกใช้งานอย่างแพร่หลาย โดยเครื่องจะเลือกสัญญาณสะท้อนอัลตราซาวด์ที่มีความแรงมากที่สุดภายในช่วงการวัด และแสดงผลเป็นความหนาของชั้นเคลือบ หากตั้งค่าเป็นโหมดวัดหลายชั้น เครื่องจะแสดงความหนาของแต่ละชั้นตามสัญญาณสะท้อนที่แรงที่สุด สำหรับงานวัดส่วนใหญ่โดยเฉพาะชั้นเคลือบโพลิเมอร์ที่มีพื้นผิวเรียบ โหมดนี้สามารถให้ค่าการวัดที่แม่นยำ ทั้งความหนารวมของชั้นเคลือบและความหนาของแต่ละชั้น โดยไม่ต้องตั้งค่าหรือปรับแต่งเครื่องเพิ่มเติม

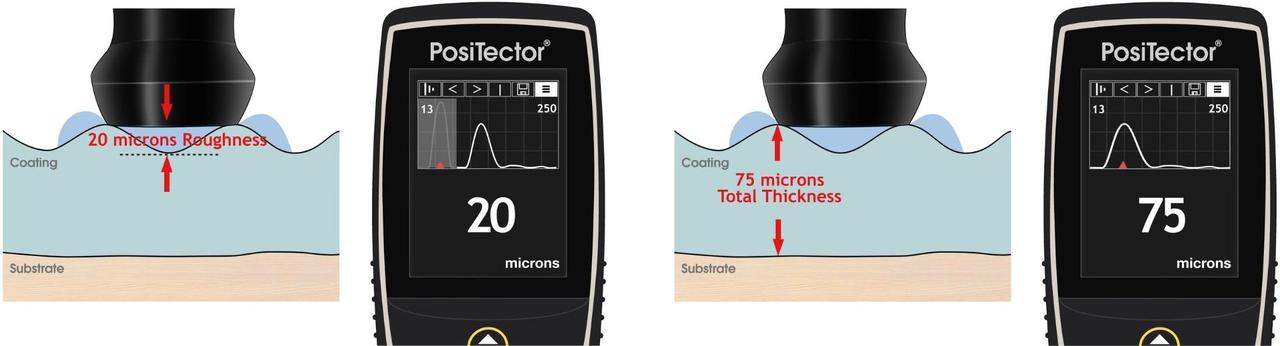

อย่างไรก็ตาม หากพื้นผิวมีความขรุขระ หรือมีสัญญาณสะท้อนจำนวนมากบริเวณผิวหน้าของชั้นเคลือบ อาจทำให้การวัดทำได้ยากขึ้น เนื่องจากเกิดสัญญาณสะท้อนที่ไม่ต้องการ ส่งผลให้ค่าการวัดมีความคลาดเคลื่อน ถึงแม้การปรับค่า Lo Range จะช่วยลดสัญญาณรบกวนเหล่านี้ได้ แต่ต้องใช้เวลาในการปรับตั้ง และอาจทำได้ยากเมื่อต้องการตัดสัญญาณผิวหน้าออก ขณะเดียวกันก็ยังต้องรักษาความแม่นยำในการวัดบริเวณที่มีชั้นเคลือบบาง

Max Thick Mode

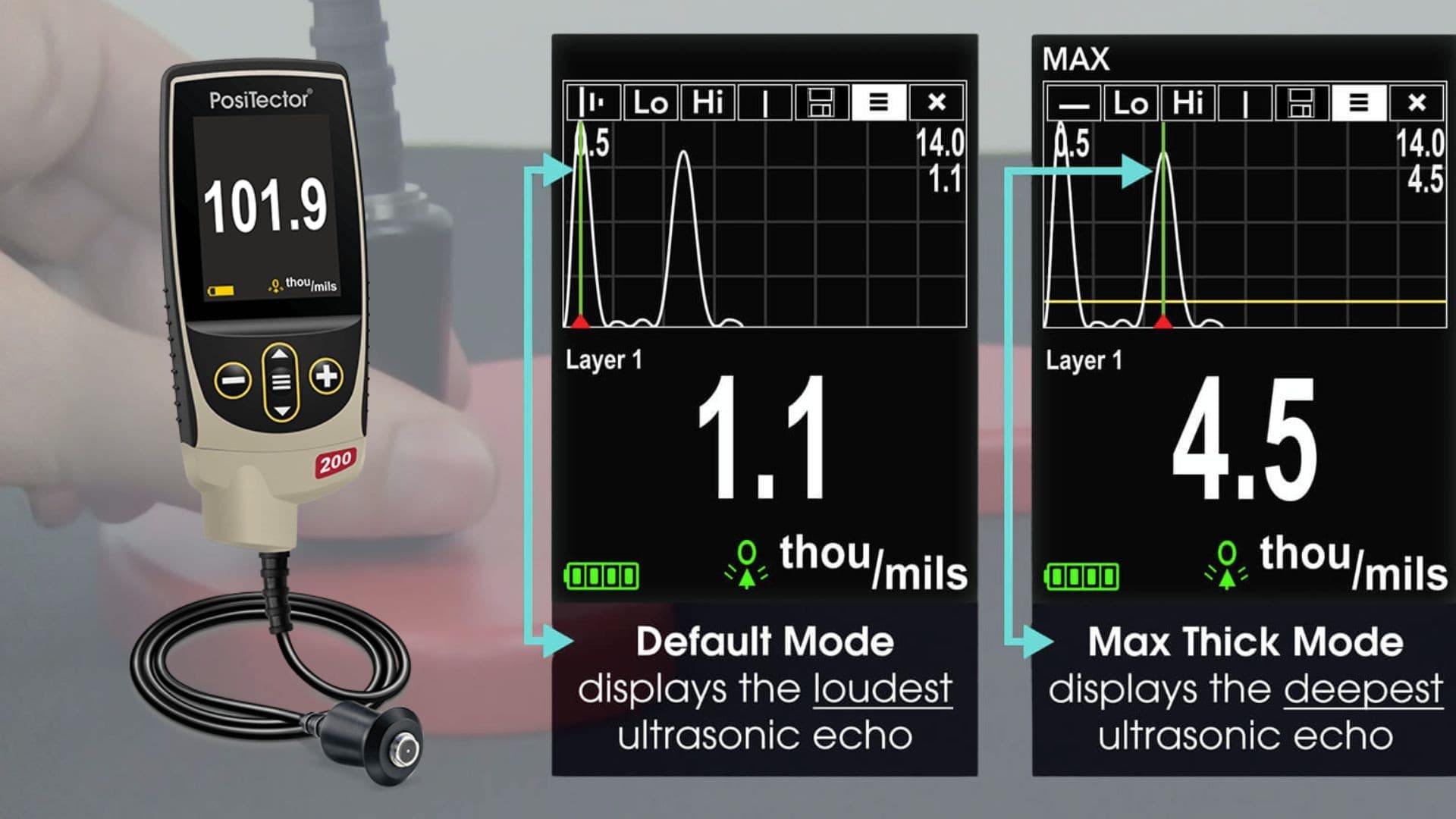

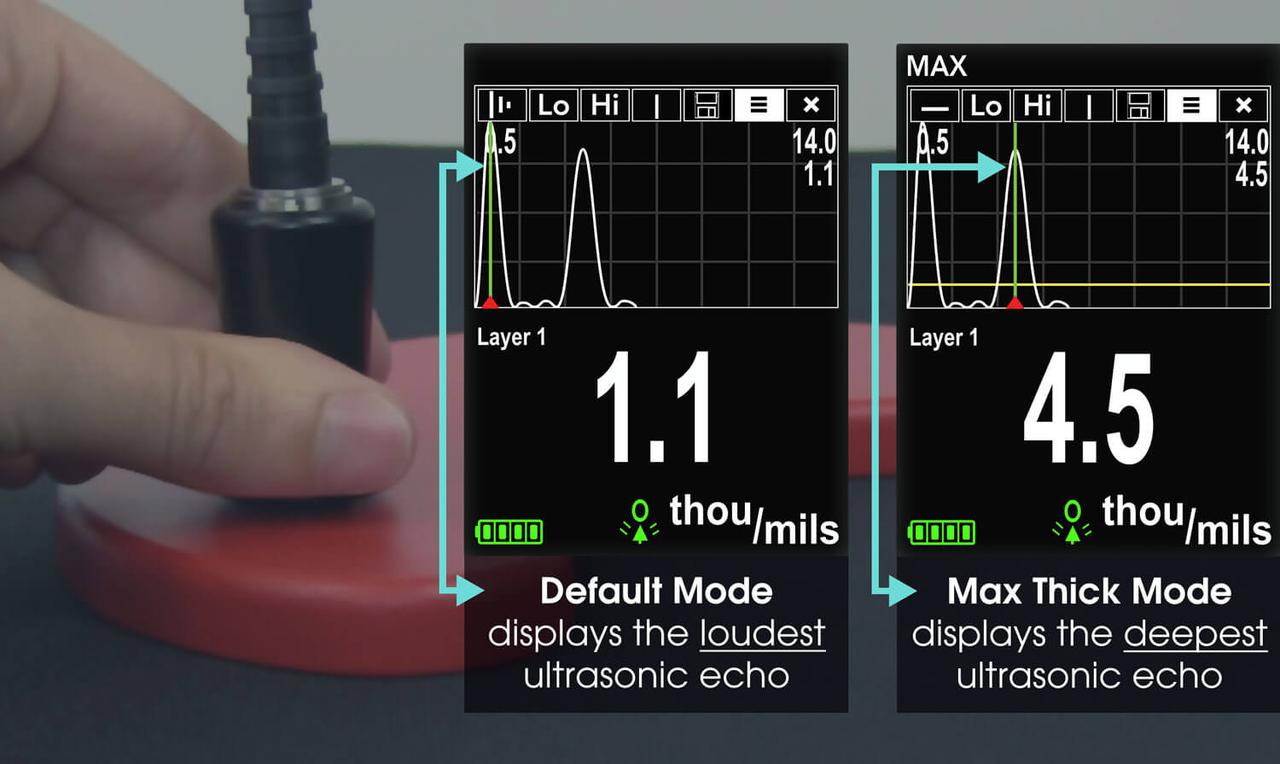

ในกรณีที่การปรับค่า Lo Range ต้องตั้งค่าใกล้กับความหนาชั้นเคลือบที่คาดไว้มากเกินไป หรือผู้ใช้งานไม่ต้องการปรับช่วงการวัด โหมดใหม่ Max Thick Mode จึงเป็นทางเลือกที่เหมาะสมที่สุด เมื่อเปิดใช้งาน Max Thick Mode เครื่อง PosiTector 200 จะค้นหาสัญญาณสะท้อนอัลตราซาวด์ที่ลึกที่สุดแทนการเลือกสัญญาณที่ดังที่สุด ทำให้สัญญาณสะท้อนที่ดังบริเวณผิวหน้าของชั้นเคลือบ ซึ่งมักเกิดจากพื้นผิวขรุขระหรือระบบชั้นเคลือบที่มีสัญญาณรบกวนสูง ถูกละเว้นไป

โหมดนี้ช่วยให้การแสดงผลความหนารวมของชั้นเคลือบที่รอยต่อกับวัสดุฐานมีความแม่นยำมากยิ่งขึ้น พร้อมทั้งลดความจำเป็นในการปรับค่า Lo Range ของเครื่อง โดยเครื่องจะพิจารณาเฉพาะสัญญาณสะท้อนที่มีความแรงมากกว่าค่าที่ตั้งไว้ล่วงหน้า เพื่อหลีกเลี่ยงสัญญาณรบกวนขนาดเล็กที่อาจเกิดขึ้นภายในวัสดุฐาน ทั้งนี้ ใน PosiTector 200 รุ่น Advanced ผู้ใช้สามารถปรับค่าระดับความแรงขั้นต่ำของสัญญาณได้ผ่านโหมดแสดงผลแบบกราฟิก (Graphic Display) เมื่อเปิดใช้งาน Max Thick Mode ร่วมกับการวัดหลายชั้น (เฉพาะรุ่น Advanced) เครื่องจะแสดงความหนาของแต่ละชั้นโดยอ้างอิงจาก สัญญาณอัลตราซาวด์ที่ลึกที่สุด

หมายเหตุ: ไม่แนะนำให้ใช้ Max Thick Mode กับวัสดุฐานที่เป็นโลหะบาง หรือวัสดุคอมโพสิต เช่น คาร์บอนไฟเบอร์ หรือไฟเบอร์กลาส เพราะ Max Thick Mode อาจเลือกสัญญาณจากภายในหรือด้านหลังวัสดุฐาน แทนรอยต่อชั้นเคลือบจริง จึงทำให้ค่าที่วัดได้ไม่แม่นยำ
