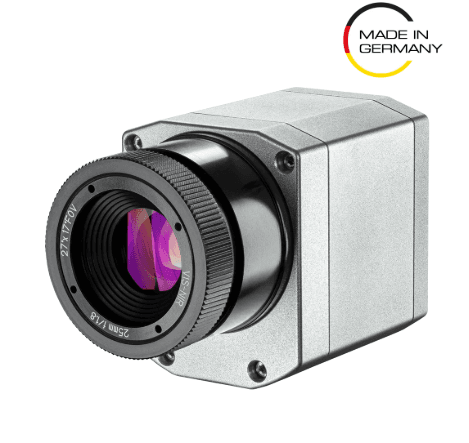

OPTRIS PI-05M High-Resolution SWIR Camera for molten metal
OPTPI-05M
OPTPI-05M
Optris PI-05M เป็นกล้องถ่ายภาพความร้อนช่วงคลื่นสั้นพิเศษ (Ultra-short-wavelength) ที่ออกแบบมาสำหรับงานโลหะหลอมเหลว โลหะผสม รวมถึงกระบวนการเลเซอร์แบบ NIR และ CO₂ โดยกล้องอินฟราเรดรุ่นนี้ทำงานในช่วงความยาวคลื่น 0.50–0.54 ไมโครเมตร ซึ่งช่วยให้สามารถวัดอุณหภูมิของวัตถุที่มีความร้อนสูงและมีการสะท้อนสูงได้อย่างแม่นยำ ให้ค่า Emissivity ที่สูงกว่าและลดความคลาดเคลื่อนจากการสะท้อนเมื่อเทียบกับระบบอินฟราเรดแบบช่วงคลื่นยาว (Long-wave) กล้องสามารถให้ข้อมูลอุณหภูมิที่เสถียรแม้ในสภาพแวดล้อมที่มีพลังงานสูงและมีความท้าทายสูง รองรับช่วงอุณหภูมิแบบต่อเนื่องตั้งแต่ 900 ถึง 2450 °C พร้อมความแม่นยำสูง เหมาะสำหรับงานอุตสาหกรรมหลากหลายประเภท
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
กล้องอินฟราเรดช่วงคลื่นสั้นนี้ถูกออกแบบให้สอดคล้องกับจุดสูงสุดของค่า Emissivity ของโลหะส่วนใหญ่ จึงช่วยเพิ่มความสม่ำเสมอในการวัด และที่อุณหภูมิสูง ตามกฎของ Planck การแผ่รังสีจะมีประสิทธิภาพมากขึ้นในช่วงคลื่นสั้น ทำให้สัญญาณที่ตรวจจับได้มีความแรงมากขึ้น และลดผลกระทบจากความไม่แน่นอนของค่า Emissivity ส่งผลให้กล้องรุ่นนี้มีความแม่นยำ ความเที่ยงตรง และความสามารถในการทำซ้ำ (Repeatability) ที่ดีกว่ากล้องช่วงคลื่นยาว
กล้องรองรับโหมดการเก็บข้อมูลที่ยืดหยุ่น เหมาะกับความเร็วของกระบวนการที่แตกต่างกัน โดยที่ความละเอียด 764 × 480 พิกเซล สามารถบันทึกภาพได้ที่ 32 Hz เพื่อคงรายละเอียดของภาพเต็มเฟรม หากปรับเป็น 382 × 288 พิกเซล จะเพิ่มความเร็วเป็น 80 Hz เหมาะสำหรับติดตามการเคลื่อนไหวที่รวดเร็วโดยไม่เกิดภาพเบลอ และสำหรับเหตุการณ์ที่เกิดขึ้นอย่างรวดเร็วมาก โหมด 72 × 56 พิกเซล สามารถทำงานได้ถึง 1 kHz เพื่อจับเหตุการณ์ระดับมิลลิวินาที นอกจากนี้ยังมีโหมด Sub-image แบบ 764 × 8 ที่ 1 kHz รองรับการทำงานแบบ Line Scanner สำหรับการตรวจสอบแถบวัสดุหรือรอยเชื่อมได้อย่างมีประสิทธิภาพ
กล้องสามารถเชื่อมต่อผ่าน USB และใช้งานร่วมกับซอฟต์แวร์ PIX Connect ได้โดยไม่มีค่าใช้จ่ายเพิ่มเติม ช่วยให้ผู้ใช้งานสามารถทำ Line Scanning, รวมภาพ (Image Merging) และวิเคราะห์ข้อมูลเชิงรังสี (Radiometric Analysis) ได้ทันที อีกทั้งยังมี Developer Kits สำหรับผู้พัฒนาระบบที่ต้องการนำกล้องไปใช้งานร่วมกับระบบเฉพาะทาง
⚙️ จุดเด่นสินค้า (Key Features)
ช่วงคลื่น 0.50–0.54 µm เหมาะสำหรับโลหะและพื้นผิวสะท้อน
ลดความคลาดเคลื่อนจากการสะท้อน (Low reflection error)
ค่า Emissivity สูงขึ้น วัดอุณหภูมิได้แม่นยำกว่า
รองรับอุณหภูมิสูง 900–2450°C
ให้ค่าการวัดที่เสถียรในสภาพแวดล้อมพลังงานสูง
🧪 ประสิทธิภาพการวัด (Measurement Performance)
ความแม่นยำสูง เหมาะสำหรับงานที่ต้องการ Precision
ให้ผลการวัดที่สม่ำเสมอ (Repeatability สูง)
เหมาะกับวัสดุโลหะที่กล้อง Long-wave วัดได้ยาก
รองรับการวิเคราะห์แบบ Radiometric เต็มรูปแบบ
🎥 ระบบภาพและความเร็ว (Imaging & Frame Rate)
764 × 480 @ 32 Hz (Full Frame)
382 × 288 @ 80 Hz (High Speed)
72 × 56 @ 1 kHz (Ultra High Speed)
764 × 8 @ 1 kHz (Line Scanner Mode)
👉 รองรับทั้งงานที่ต้องการ “ความละเอียดสูง” และ “ความเร็วสูง” ในเครื่องเดียว
🔭 เลนส์และมุมมอง (Optics)
13° x 8°
27° × 17°
41° x 25°
🏭 การใช้งาน (Applications)
งานโลหะหลอม (Molten Metal)
อุตสาหกรรมเหล็ก / อะลูมิเนียม
Semiconductor & R&D
Laser Process Monitoring (NIR / CO₂)
ตรวจสอบแนวเชื่อม (Welding Inspection)
Line Scan / Strip Monitoring
🔌 การเชื่อมต่อและซอฟต์แวร์
เชื่อมต่อผ่าน USB
ใช้งานร่วมกับ PIX Connect (ฟรี)
รองรับ:
Line Scanning
Image Merging
Radiometric Analysis
มี Developer Kit สำหรับ System Integrator
✅ ข้อได้เปรียบเหนือกล้องทั่วไป
แม่นยำกว่ากล้อง Long-wave ในงานโลหะ
ลดผลกระทบจาก Emissivity ไม่แน่นอน
สัญญาณแรงกว่าในอุณหภูมิสูง (ตามหลัก Planck’s Law)
รองรับงานความเร็วสูงระดับ millisecond

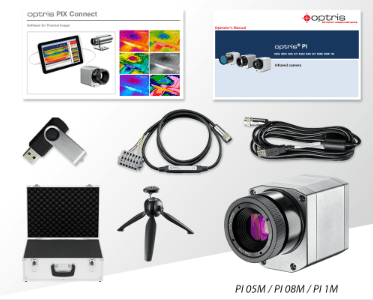

📦 อุปกรณ์ภายในชุด (Scope of Supply)
กล้องอินฟราเรดรุ่น PI-05M
สาย USB ความยาว 1 เมตร
สายสัญญาณ Input/Output ความยาว 1 เมตร พร้อม Terminal Block
ขาตั้งกล้อง (Tripod)
กล่องเคสกันกระแทกสำหรับใช้งานภายนอก มาตรฐาน IP67
ซอฟต์แวร์ optris PIX Connect สำหรับวิเคราะห์และแสดงผลข้อมูล
