TOPCON UD-T36T2 Detector for UVR-T2 เซนเซอร์สำหรับเครื่องวัดแสงยูวี (300 - 390 nm)

ฟังก์ชั่นการวัด

เซนเซอร์สำหรับเครื่องวัดแสงยูวี UVR-T2

จุดเด่น

ฟังก์ชันการวัดหลากหลาย: การวัดค่าความสว่างแบบเรียลไทม์, การวัดค่าความสว่างสูงสุด, การวัดปริมาณแสงสะสม

สายต่อขยาย ช่วยให้สามารถวัดจากตำแหน่งที่แยกออกจากตัวเครื่องและหัวตรวจจับได้

หน่วยความจำภายใน, การสื่อสารผ่าน RS-232C กับคอมพิวเตอร์, และเอาต์พุตแบบแอนะล็อก

พลังงานผ่าน USB: ใช้งานสะดวกด้วยการจ่ายไฟผ่านพอร์ต USB

ซอฟต์แวร์มาตรฐานที่ให้มาพร้อมเครื่อง: ตั้งค่าจำนวนการวัด, กำหนดช่วงเวลาในการวัด, การสอบเทียบ, แสดงผลข้อมูลการวัดทั้งในรูปแบบตัวเลขและกราฟ, และสามารถส่งออกไฟล์ข้อมูลได้

Principal use /การใช้งานหลัก

การบริหารจัดการบำรุงรักษาหลอดไฟสำหรับอุปกรณ์ฉายรังสี UV หลากหลายประเภท

เครื่องสเต็ปเปอร์, เครื่องจัดตำแหน่ง (Aligner), ระบบสร้างภาพด้วยเลเซอร์โดยตรง (Laser Direct Imaging)

การแปรรูปวัสดุด้วยลำแสงเลเซอร์

การฆ่าเชื้อด้วยรังสี UV, การฆ่าเชื้อทั่วไป, อุปกรณ์แปลงสภาพ

การอบแห้งด้วย UV, การทำความสะอาด

การปรับสภาพพื้นผิวด้วย UV

ฝ่ายวิจัยและพัฒนาของแหล่งกำเนิดแสง UV

สายการผลิตหลอด UV สำหรับการตรวจสอบภายในโรงงาน

ชิ้นส่วนอิเล็กทรอนิกส์

ช่วงการวัด

Measurement wavelength range  300 - 390 nm

Peak sensitivity wavelength Approx. 355 nm

Irradiance (Peak irradiance) mW/cm2

Range1：0.02～60.0
Range2：0.2～600.0
Range3：2.0～6000.0

Irradiance (Peak irradiance) (mW/cm2)

Range1：3.0～60.0
Range2：30.0～600.0
Range3：300～6000.0

Integral irradiance (mJ/cm2)

Range1：0.01～999.99
Range2：0.1～9999.9
Range3：1.0～99999.0

Analog output Irradiance for 1mV (mW/ cm2)

Range1： 0.03
Range2： 0.3
Range3： 3.0

ข้อมูลจำเพาะ

Data sampling

￭ Sampling time (The following table shows the Integral irradiance mode.) 50Hz -> 10ms, 60Hz -> 8.33ms
￭ Sampling rate (The following table shows the Integral irradiance mode.) 50Hz -> 50times/sec., 60Hz -> 60times/sec.

Angular incident light characteristics

30º -> Within ±5%, 60º -> Within ±25%

Calibration accuracy(*1)  ±2%

Linearity(*2) ±3%

Analog output voltage  0 – 2.0Vmax. (Common to each range.)

Interface USB2.0 (USB A connector – USB Micro B connector)

Operating conditions  Temperature 10 – 60ºC / Humidity 85% R.H. or less (No dews)

(*1) As to value of calibration reference unit proofread by a standard light source of our company.
(*2) When there are 5% or more of a full scale quantity of light in each range. And, when zero calibration is done at the instrument startup.
(*3) Detector unit is mounted/without heatproof cover
(*4) Including the batteries/without heatproof cover

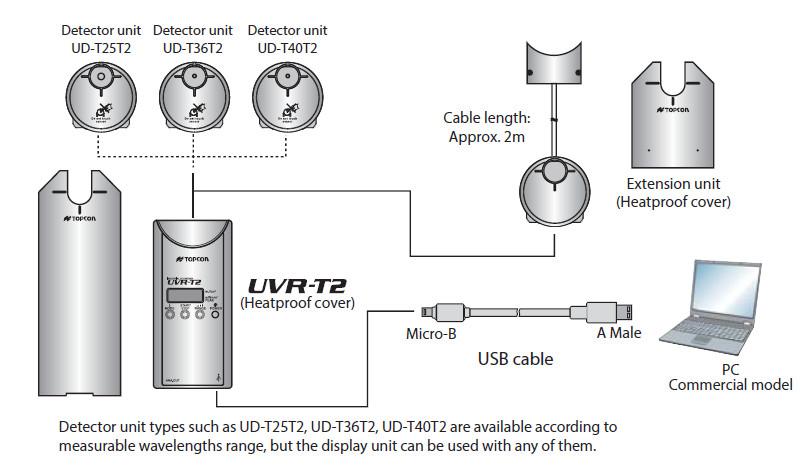

System Diagram & Dimension
