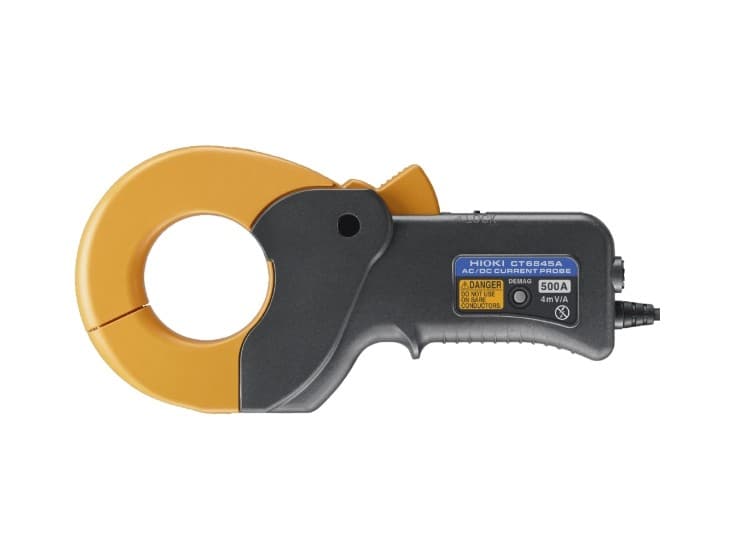

HIOKI CT6845A AC/DC CURRENT PROBE
CT6845A
โพรบวัดกระแสไฟฟ้าแบบแคลมป์ (Current Clamp) ออกแบบมาสำหรับการวัดกระแสไฟฟ้า ทั้ง AC และ DC ได้อย่างแม่นยำ โดยไม่ต้องตัดวงจรไฟฟ้าระหว่างการทดสอบ ช่วยลดผลกระทบต่อระบบที่กำลังวัด พร้อมเพิ่มความสะดวกและความปลอดภัยในการใช้งาน ยี่ห้อ HIOKI,Japan
สเปค
| ระยะเวลาจัดส่ง | อย่างเร็ว 30 วัน |
|---|
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
คุณสมบัติเด่น
รองรับการวัดกระแสตั้งแต่ DC to 200 kHz
รองรับกระแสสูงสุด 500 A DC และ 500 A AC
ออกแบบให้ใช้งานได้ในสภาพแวดล้อมที่มีอุณหภูมิกว้าง ที่ช่วง -40°C to 85°C
เหมาะสำหรับการประเมินประสิทธิภาพ อินเวอร์เตอร์รถยนต์ไฟฟ้า (EV Inverter) และ Power Conditioning System (PCS) ของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์
ใช้งานได้สะดวกด้วยมือเดียว
ช่วงการวัด
Rated current | 500 A DC , 500 A AC | |||||
|---|---|---|---|---|---|---|
Frequency band (±3 dB) | DC to 200 kHz | |||||
Diameter of measurable conductors | Max. φ 50 mm (1.97 in.) | |||||
Amplitude accuracy DC ±(% of reading + % of full scale) | ±0.2% ±0.02% | |||||
Amplitude accuracy DC < f ≤ 100 Hz ±(% of reading + % of full scale) | ±0.2% ±0.01% | |||||
Linearity errors | ±20 ppm typical | |||||
Output noise | 700 μV rms or less*3 | |||||
Common-Mode Rejection Ratio (CMRR) | DC to 1 kHz: 150 dB or greater*5 1 kHz to 10 kHz: 130 dB or greater*5 10 kHz to 100 kHz: 100 dB or greater*5 | |||||
Automatic phase correction*6 | Yes | |||||
1: Awarded for the previous model 2: 100 kHz or less 3: ≤ 1 MHz 4: 1000 Vrms, DC to 100 Hz 5: Effect on output voltage, common mode voltage 6: Only when connecting to PW8001

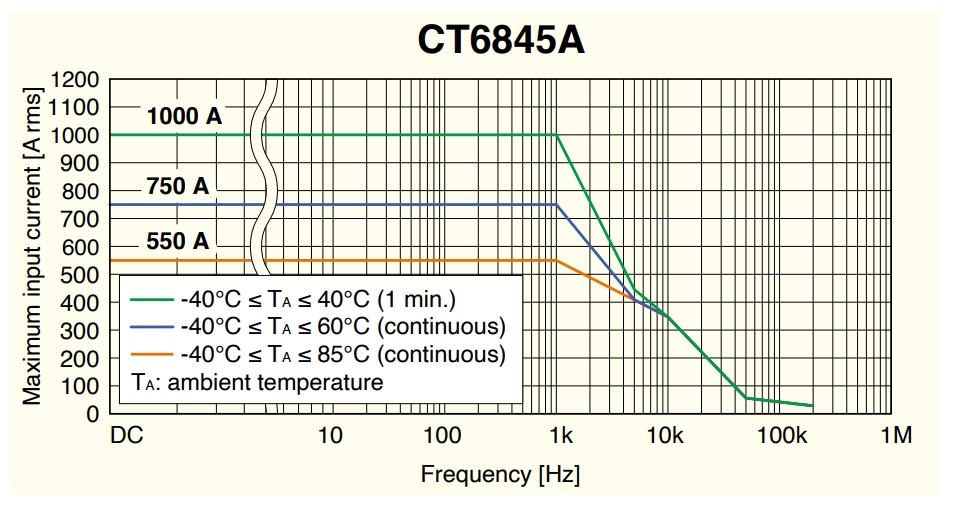

Improved frequency derating characteristics
