ลดความเสี่ยง False PASS ในการทดสอบ DC Hipot สำหรับ Battery Module และ Battery Pack
การทดสอบ DC Hipot มีบทบาทสำคัญในการตรวจสอบความเป็นฉนวนของ Battery Module และ Battery Pack เพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่มีข้อบกพร่องหลุดรอดออกจากสายการผลิต อย่างไรก็ตาม ในกระบวนการผลิตจริง ปัญหาอย่างหัววัดสัมผัสชิ้นงานไม่สมบูรณ์หรือสายวัดขาด อาจทำให้เกิดผลการทดสอบ False PASS ส่งผลให้ต้องเสียค่าใช้จ่ายในการซ่อมแซม เพิ่มความเสี่ยงในการเรียกคืนสินค้า และอาจกระทบต่อความปลอดภัยของผู้ใช้งาน ST5680A DC Hipot Tester จึงพัฒนาฟังก์ชัน Capacitance-based Contact Check ซึ่งใช้การวัดค่าความจุไฟฟ้าในช่วงการคายประจุ เพื่อตรวจสอบความสมบูรณ์ของการสัมผัสระหว่างหัววัดกับชิ้นงาน โดยอาศัยขั้นตอนที่มีอยู่แล้วในกระบวนการทดสอบ จึงไม่เพิ่มเวลาในการผลิต
การทดสอบ DC Hipot
Battery Module และ Battery Pack ไม่ควรถูกส่งออกจากสายการผลิต หากยังมีข้อบกพร่องด้านฉนวนที่ตรวจไม่พบ เพราะอาจส่งผลกระทบต่อทั้งคุณภาพและความปลอดภัยของผลิตภัณฑ์
อย่างไรก็ตาม ในกระบวนการผลิตจริง อาจพบปัญหาเช่น สายวัดขาด หรือหัววัดสัมผัสชิ้นงานไม่สมบูรณ์ ซึ่งทำให้การทดสอบ DC Hipot แสดงผลเป็น False PASS ได้
ปัญหาดังกล่าวอาจนำไปสู่
การซ่อมแซมหรือแก้ไขชิ้นงานที่มีมูลค่าสูง ซึ่งมีต้นทุนและความยุ่งยากมากขึ้น
ความเสี่ยงในการเปลี่ยนสินค้าหรือดำเนินการแก้ไขหลังส่งมอบให้ลูกค้า
ความเสี่ยงด้านความปลอดภัยระหว่างการใช้งานจริง
ST5680A DC Hipot Tester ช่วยขจัดปัญหานี้ด้วยฟังก์ชัน Contact Check ที่รวมอยู่ภายในเครื่อง สามารถตรวจสอบความสมบูรณ์ของการสัมผัสระหว่างหัววัดกับชิ้นงานได้โดยอัตโนมัติ โดยไม่เพิ่มเวลาในการผลิต

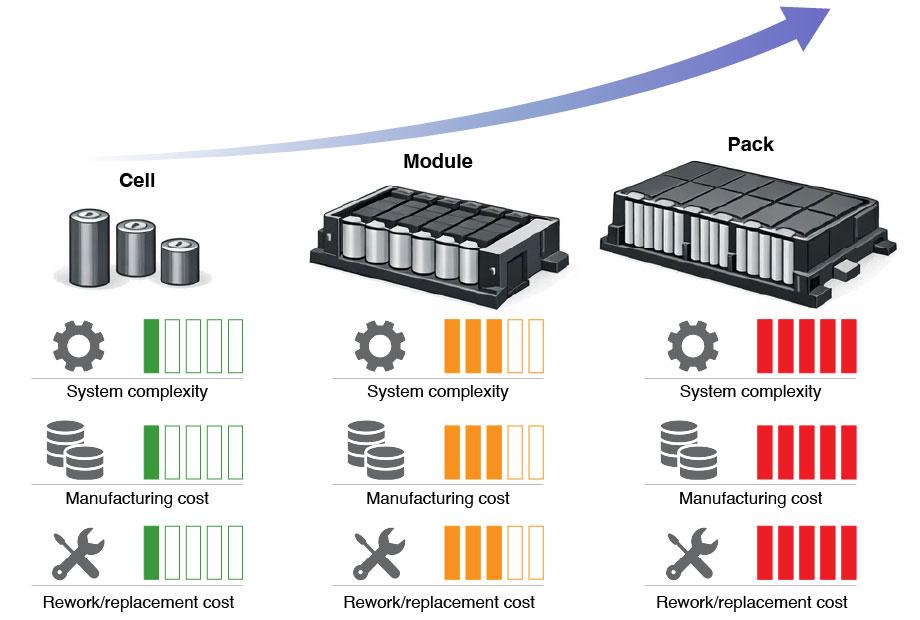

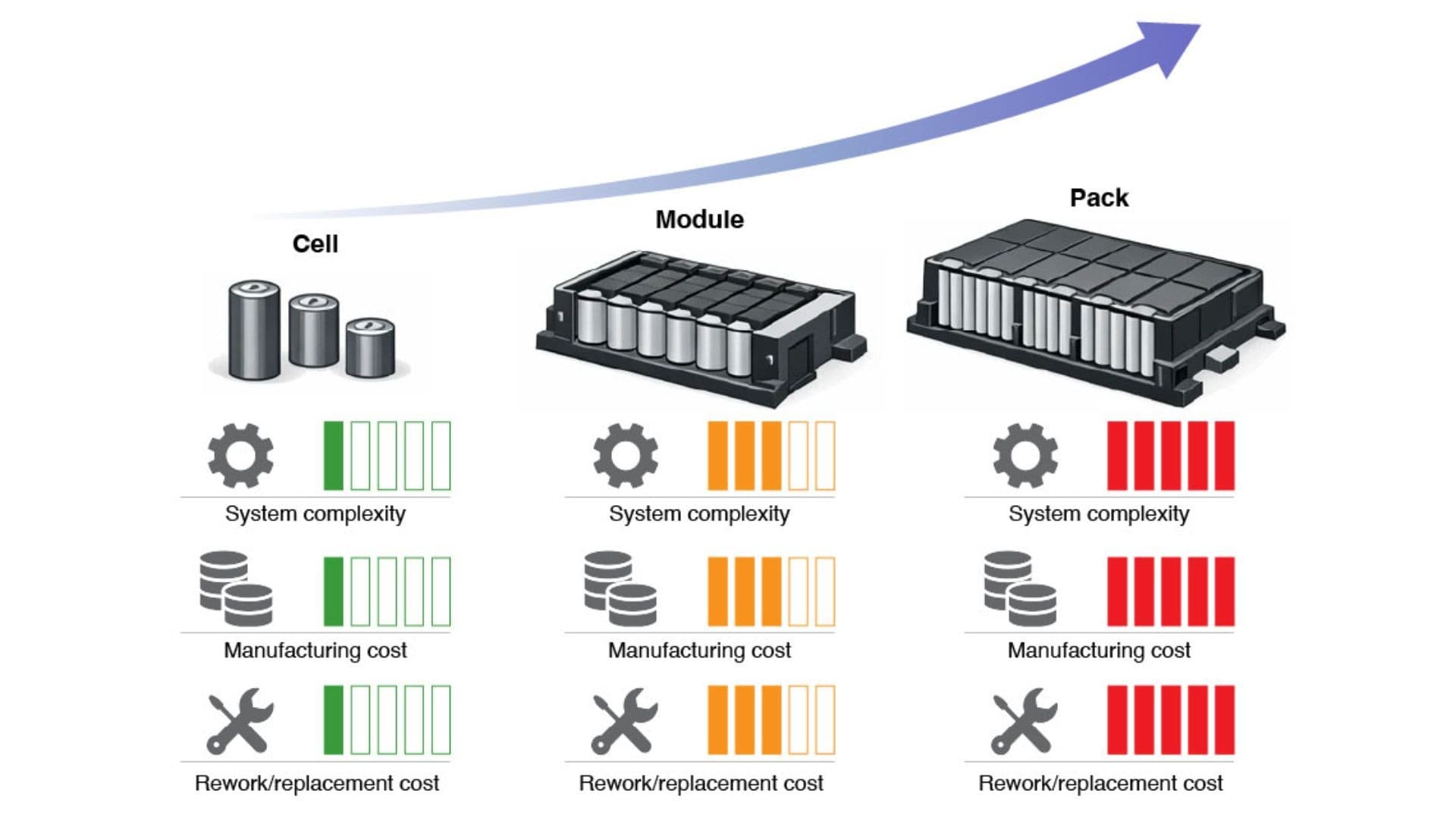

เหตุใด Battery Module และ Battery Pack จึงต้องการ Contact Verification ที่แม่นยำยิ่งขึ้น
เมื่อเปรียบเทียบกับ Single Cell แล้ว Battery Module และ Battery Pack มีความซับซ้อนของโครงสร้างและมูลค่าของผลิตภัณฑ์สูงกว่า เนื่องจาก
ประกอบด้วยเซลล์แบตเตอรี่และชิ้นส่วนจำนวนมาก
ใช้วัสดุ แรงงาน และระยะเวลาในการผลิตมากกว่า
มีต้นทุนในการซ่อมแซมหรือเปลี่ยนใหม่สูงกว่าหลายเท่า
ด้วยเหตุนี้ การเกิด False PASS เพียงครั้งเดียวในขั้นตอนการทดสอบ Battery Module หรือ Battery Pack อาจก่อให้เกิดผลกระทบที่รุนแรง ได้แก่
ต้องซ่อมแซมหรือแก้ไขชิ้นงานในขั้นตอนตรวจสอบขั้นสุดท้าย ซึ่งมีความซับซ้อนและมีค่าใช้จ่ายสูง
เพิ่มความเสี่ยงในการเปลี่ยนสินค้าหรือดำเนินการแก้ไขหลังการส่งมอบ
ส่งผลกระทบต่อความปลอดภัยของผู้ใช้งาน
ดังนั้น ผลการทดสอบ Hipot จึงต้องมีความถูกต้องและเชื่อถือได้ โดยเฉพาะการยืนยันว่าหัววัดสัมผัสกับชิ้นงานทดสอบ (Device Under Test: DUT) อย่างสมบูรณ์ตลอดกระบวนการทดสอบ
อย่างไรก็ตาม วิธีการตรวจสอบ Contact แบบเดิมยังมีข้อจำกัดหลายประการ เช่น
การลดค่ากระแสตรวจจับเพื่อใช้ตรวจสอบ Contact Check อาจให้ผลคลาดเคลื่อนได้ง่าย โดยเฉพาะกับชิ้นงานที่มีกระแสรั่วต่ำตามปกติ
การใช้เครื่องวัดความต้านทานภายนอกจำเป็นต้องเพิ่มอุปกรณ์ เพิ่มขั้นตอนการทำงาน และเพิ่มเวลาในการทดสอบ ทำให้ระบบมีความซับซ้อนมากขึ้น
การวัดค่าความต้านทานฉนวนเพียงอย่างเดียว ไม่สามารถแยกแยะได้อย่างชัดเจนว่าเป็น "ฉนวนที่มีคุณภาพดี" หรือ "หัววัดไม่ได้สัมผัสชิ้นงาน"
ST5680A DC Hipot Tester จะช่วยขจัดข้อจำกัดเหล่านี้ด้วยฟังก์ชัน Contact Check ที่สามารถตรวจสอบความสมบูรณ์ของการสัมผัสระหว่างเครื่องทดสอบและชิ้นงานได้อย่างแม่นยำ โดยไม่เพิ่มเวลาในการผลิต ช่วยให้ผลการทดสอบ Hipot มีความน่าเชื่อถือยิ่งขึ้น พร้อมรักษาประสิทธิภาพของสายการผลิตได้อย่างเต็มประสิทธิภาพ
แนวทางของ ST5680A: การตรวจสอบ Contact Check โดยไม่เพิ่มเวลาในการทดสอบ
ST5680A DC Hipot Tester ใช้เทคโนโลยี Capacitance-based Contact Check หรือการตรวจสอบการสัมผัสด้วยการวัดค่าความจุไฟฟ้า (Capacitance) ซึ่งทำงานรวมอยู่ในลำดับการทดสอบ DC Hipot และ Insulation Resistance โดยไม่ต้องเพิ่มขั้นตอนการทดสอบหรือกระทบต่อเวลาในสายการผลิต (Takt Time)

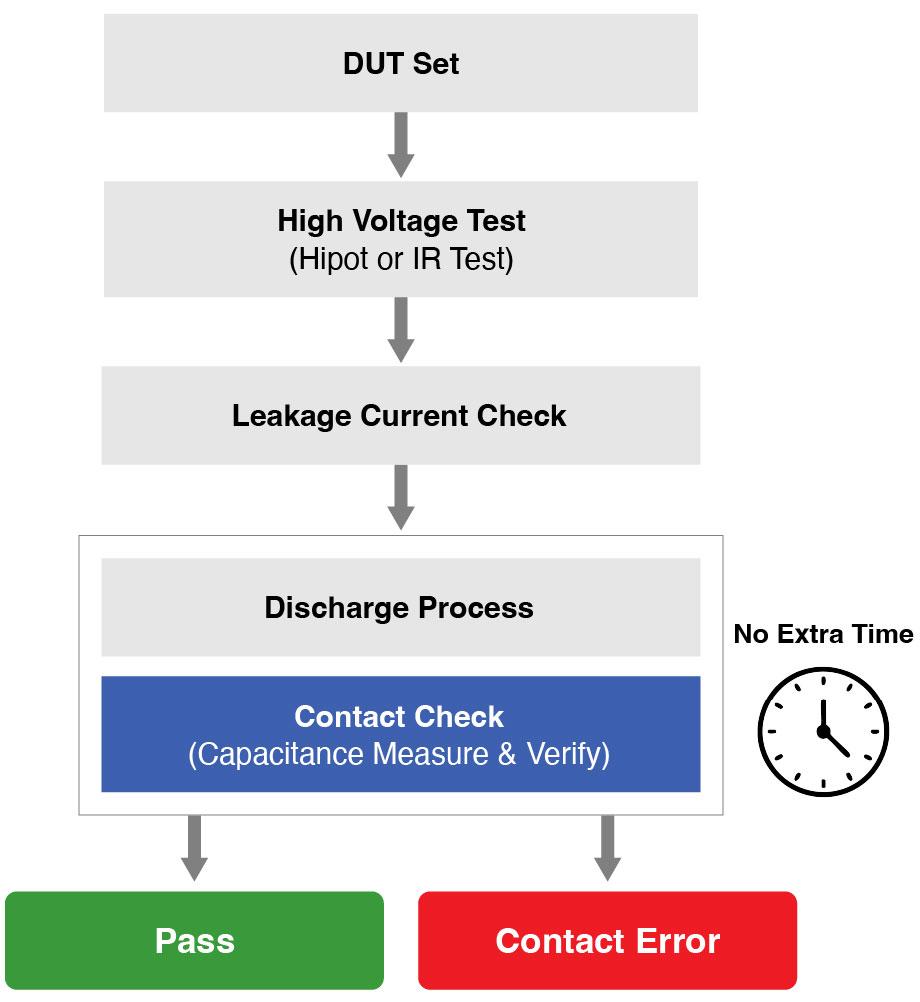

หลักการทำงาน
หลังจากเสร็จสิ้นการทดสอบแรงดันสูงแบบ DC (DC Hipot Test) เครื่องจะเข้าสู่ขั้นตอน Discharge เพื่อคายประจุไฟฟ้าของชิ้นงาน ซึ่งเป็นขั้นตอนที่ต้องดำเนินการอยู่แล้วเพื่อความปลอดภัย
ระหว่างการคายประจุ ST5680A จะตรวจวัดการลดลงของแรงดันไฟฟ้าตามช่วงเวลาอย่างต่อเนื่อง
จากอัตราการลดลงของแรงดัน เครื่องจะคำนวณหาค่าความจุไฟฟ้าระหว่างขั้ววัดของเครื่องทดสอบ
หากค่าความจุไฟฟ้าที่คำนวณได้ต่ำกว่าค่าที่ผู้ใช้กำหนดไว้ เครื่องจะตรวจพบว่าการสัมผัสระหว่างหัววัดกับชิ้นงานไม่สมบูรณ์ และแสดงข้อความ "Contact Error" เพื่อแจ้งเตือนทันที
จุดเด่นของระบบ
ไม่เพิ่มเวลาในการทดสอบ (Zero Additional Takt Time)
ใช้ประโยชน์จากขั้นตอนคายประจุที่มีอยู่แล้ว จึงไม่ต้องเพิ่มขั้นตอนหรือเวลาการตรวจสอบ
เหมาะสำหรับชิ้นงานที่มีค่าความเป็นฉนวนสูง
สามารถตรวจจับปัญหาการสัมผัสได้อย่างมีประสิทธิภาพ แม้ในกรณีที่การพิจารณาจากค่ากระแสรั่วเพียงอย่างเดียวอาจให้ผลคลาดเคลื่อนตรวจจับ Contact ที่ผิดปกติได้โดยตรง
สามารถตรวจพบหัววัดที่สัมผัสไม่แน่น หรือสายวัดที่ขาด ซึ่งเป็นสาเหตุสำคัญของการเกิดผลการทดสอบ False PASS
Summary
การทดสอบ DC Hipot มีบทบาทสำคัญในการตรวจสอบความเป็นฉนวนของ Battery Module และ Battery Pack เพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่มีข้อบกพร่องหลุดรอดออกจากสายการผลิต อย่างไรก็ตาม ในกระบวนการผลิตจริง ปัญหาอย่างหัววัดสัมผัสชิ้นงานไม่สมบูรณ์หรือสายวัดขาด อาจทำให้เกิดผลการทดสอบ False PASS ส่งผลให้ต้องเสียค่าใช้จ่ายในการซ่อมแซม เพิ่มความเสี่ยงในการเรียกคืนสินค้า และอาจกระทบต่อความปลอดภัยของผู้ใช้งาน
ST5680A DC Hipot Tester จึงพัฒนาฟังก์ชัน Capacitance-based Contact Check ซึ่งใช้การวัดค่าความจุไฟฟ้าในช่วงการคายประจุ เพื่อตรวจสอบความสมบูรณ์ของการสัมผัสระหว่างหัววัดกับชิ้นงาน โดยอาศัยขั้นตอนที่มีอยู่แล้วในกระบวนการทดสอบ จึงไม่เพิ่มเวลาในการผลิต
