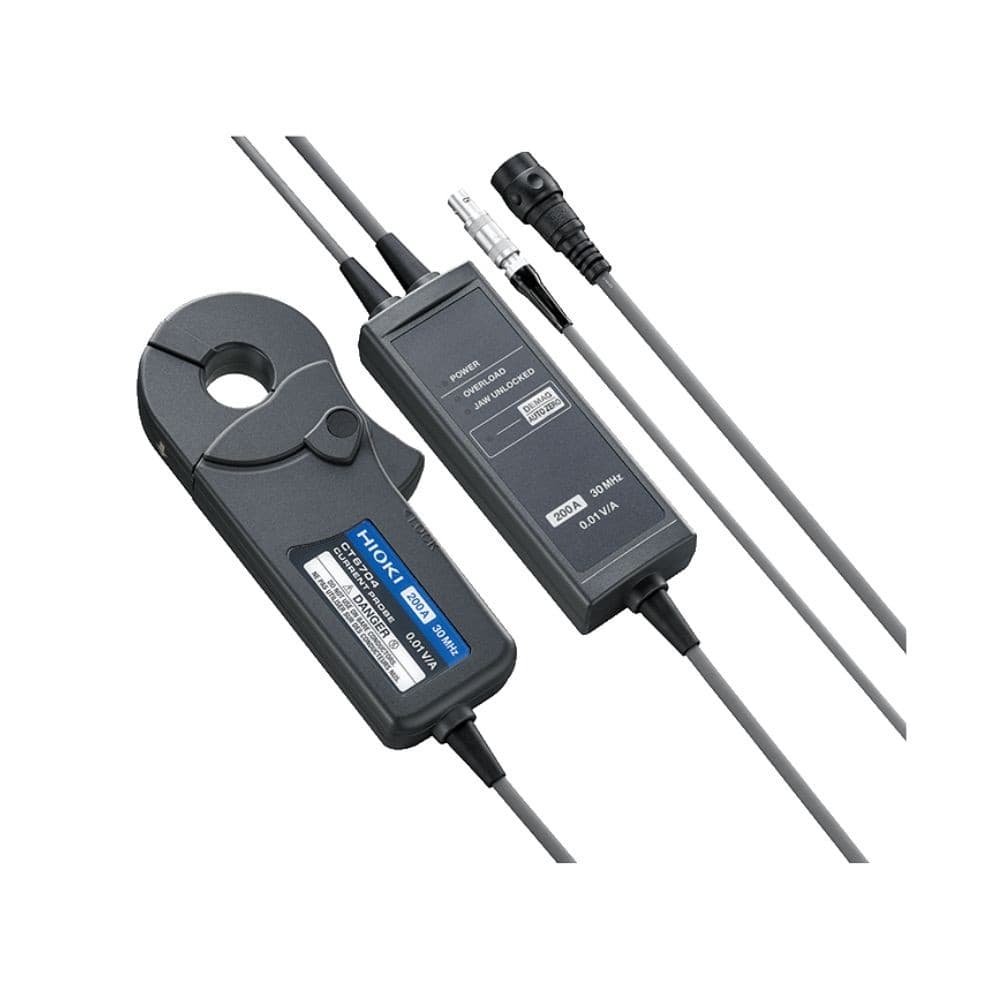

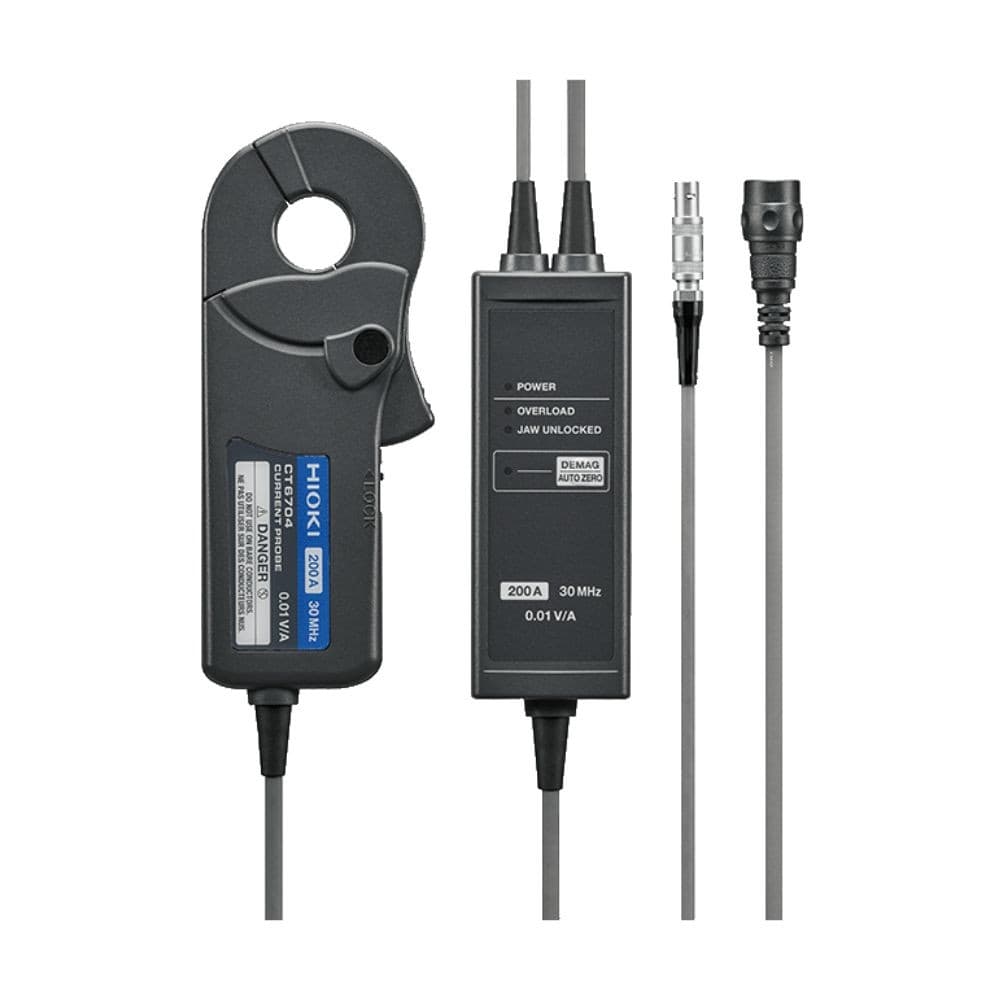

HIOKI CT6704 Current Probe 200 A, 30 MHz bandwidth

HIOKI CT6704 Current Probe For Oscilloscope, Memory HiCorder

Name: HIOKI CT6704 Current Probe For Oscilloscope, Memory HiCorder
Brand: HIOKI
SKU: ct6704
Availability: InStoreOnly

SKU

CT6704

Model

CT6704

New! โพรบวัดกระแสไฟฟ้ารุ่นใหม่ที่ใช้เทคโนโลยี Fluxgate Sensing ซึ่งช่วยลดค่าการวัด Thermal Drift ที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ พร้อมลดการสะสมความร้อนระหว่างการวัดกระแสสูงและสัญญาณความถี่สูง จึงช่วยให้การวัดและบันทึกรูปคลื่นมีความปลอดภัยและเสถียรยิ่งขึ้น

NEW

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

[New] Current Probe | 200 A, 30 MHz bandwidth

CT6704 เป็นโพรบวัดกระแสไฟฟ้ารุ่นใหม่ที่ใช้เทคโนโลยี Fluxgate Sensing ซึ่งช่วยลดค่าการวัด Thermal Drift ที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ พร้อมลดการสะสมความร้อนระหว่างการวัดกระแสสูงและสัญญาณความถี่สูง จึงช่วยให้การวัดและบันทึกรูปคลื่นมีความปลอดภัยและเสถียรยิ่งขึ้น

สำหรับใช้งานร่วมกับ Oscilloscope และ Memory HiCorder

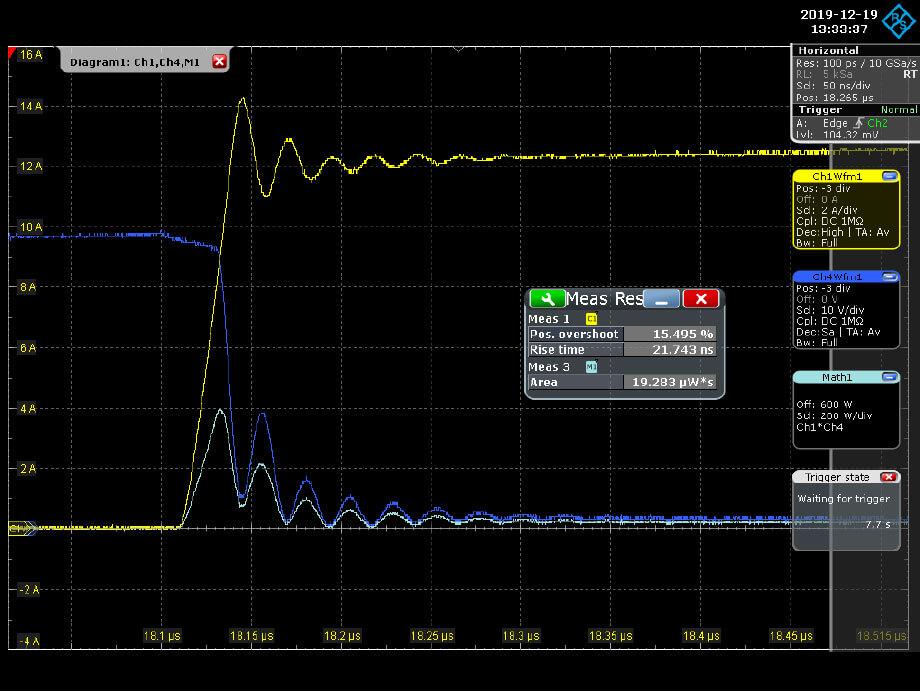

app_CT6704_CT6705-04 — มาพร้อม Bandwidth กว้าง ช่วยให้สามารถวัดและแสดงผลรูปคลื่นจริง (True Waveform) ได้อย่างแม่นยำ แม้ในงานทดสอบที่มีการ Switching ความเร็วสูง เช่น Double Pulse Test

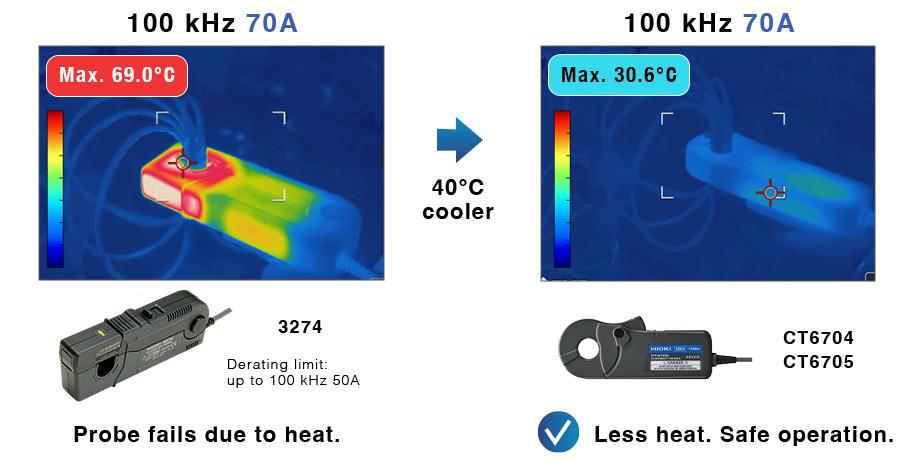

ct6704-ct6705_features_04-en — ได้รับการออกแบบให้ลดการเกิดความร้อนจากการเหนี่ยวนำได้อย่างมีประสิทธิภาพ ช่วยให้สามารถวัดรูปคลื่นกระแสความถี่สูงและกระแสสูงได้อย่างปลอดภัย เสถียร และต่อเนื่องมากยิ่งขึ้น แม้ในการทดสอบที่มีความเข้มข้นสูง

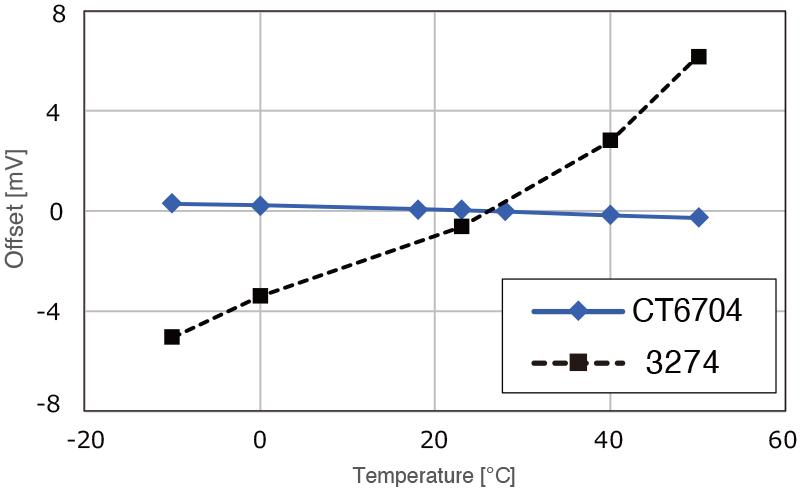

ct6704-ct6705_features_01 — เทคโนโลยี Fluxgate Sensing ทำให้ CT6704 และ CT6705 ช่วยลดผลกระทบจากความร้อนที่เกิดขึ้นภายในตัวโพรบ (Self-heating) ซึ่งเป็นสาเหตุสำคัญที่ทำให้รูปคลื่นเกิด Waveform Drift ระหว่างการวัดเป็นเวลานาน

คุณสมบัติเด่น

รองรับการวัดสัญญาณ ตั้งแต่ DC to 30 MHz
วัดกระแสได้สูงสุด 200 A
ใช้เทคโนโลยี Fluxgate Sensing ช่วยลดค่า Low Drift เพื่อความแม่นยำในการวัด
รองรับการวัดกระแสสูงและสัญญาณความถี่สูงได้อย่างมีประสิทธิภาพ ด้วยช่วงการทำงานที่กว้างขึ้น
มาพร้อมเอาต์พุตมาตรฐานแบบ BNC สามารถใช้งานร่วมกับ Oscilloscopes ได้หลากหลายรุ่น

ช่วงการวัด

Frequency bandwidth	DC to 30 MHz (−3 dB)
Rise time	11.6 ns or shorter
Noise level	25 mA rms typical (for 20 MHz band measuring instrument)
Continuous allowable input	200 A rms (DC, and sine wave, requires derating at frequency)
Max. allowable peak input	±400 A peak (within 2 s.)
Amplitude accuracy	±0.5% rdg. ±0.5 mV (DC, sine wave 45 to 66 Hz, 0 to 200 A rms) ±1% rdg. (DC, sine wave 45 to 66 Hz, 200 to 400 A peak)

Power Supply

±12 V ±0.5 V, 7.2 VA

ขนาดเครื่อง

Core diameter: φ 20 mm
Sensor: 163 x 67 x 23 mm
Junction box: 45 x 120 x 26 mm
Weight: 425 g
Sensor cable BNC terminal: 1.5 m (4.92 ft), Power cable: 1 m (3.28 ft), Power plug: FFA.0S.304.CLAC37Y / LEMO inc.

อุปกรณ์ที่มาในชุด

Instruction manual ×1
Carrying case ×1

อุปกรณ์เสริม

Power Supply 3269

Specification

Frequency bandwidth	DC to 30 MHz (−3 dB)
Rise time	11.6 ns or shorter
Noise level	25 mA rms typical (for 20 MHz band measuring instrument)
Continuous allowable input	200 A rms (DC, and sine wave, requires derating at frequency)
Max. allowable peak input	±400 A peak (within 2 s.)
Amplitude accuracy	±0.5% rdg. ±0.5 mV (DC, sine wave 45 to 66 Hz, 0 to 200 A rms) ±1% rdg. (DC, sine wave 45 to 66 Hz, 200 to 400 A peak)
Output rate	0.01 V/A (The output of this probe is internally terminated)
Measurable conductors	Insulated conductor
Core diameter	φ 20 mm (0.79 in.)
Power supply	±12 V ±0.5 V, 7.2 VA
Dimensions and mass	Sensor: 163 mm (6.42 in.) W × 67 mm (2.64 in.) H × 23 mm (0.91 in.) D Junction box: 45 mm (1.77 in.) W × 120 mm (4.72 in.) H × 26 mm (1.02 in.) D Mass: 425 g (15.0 oz.) Sensor cable BNC terminal: 1.5 m (4.92 ft), Power cable: 1 m (3.28 ft), Power plug: FFA.0S.304.CLAC37Y / LEMO inc.
Cable length	Sensor/junction box: 1700 mm (66.93 in.) Junction box/BNC terminal: 300 mm (11.81 in.) Power cord: 1000 mm (39.37 in.)
Included accessories	Instruction manual ×1, Carrying case ×1
