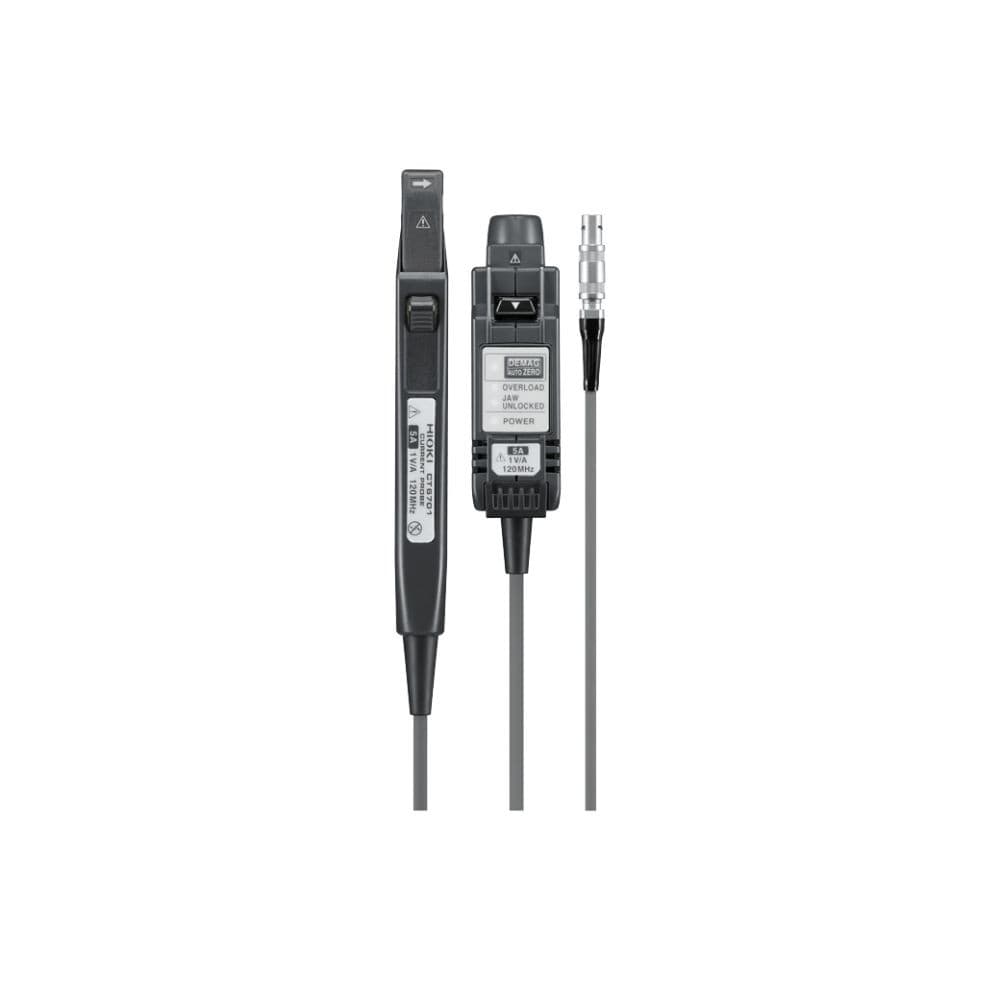

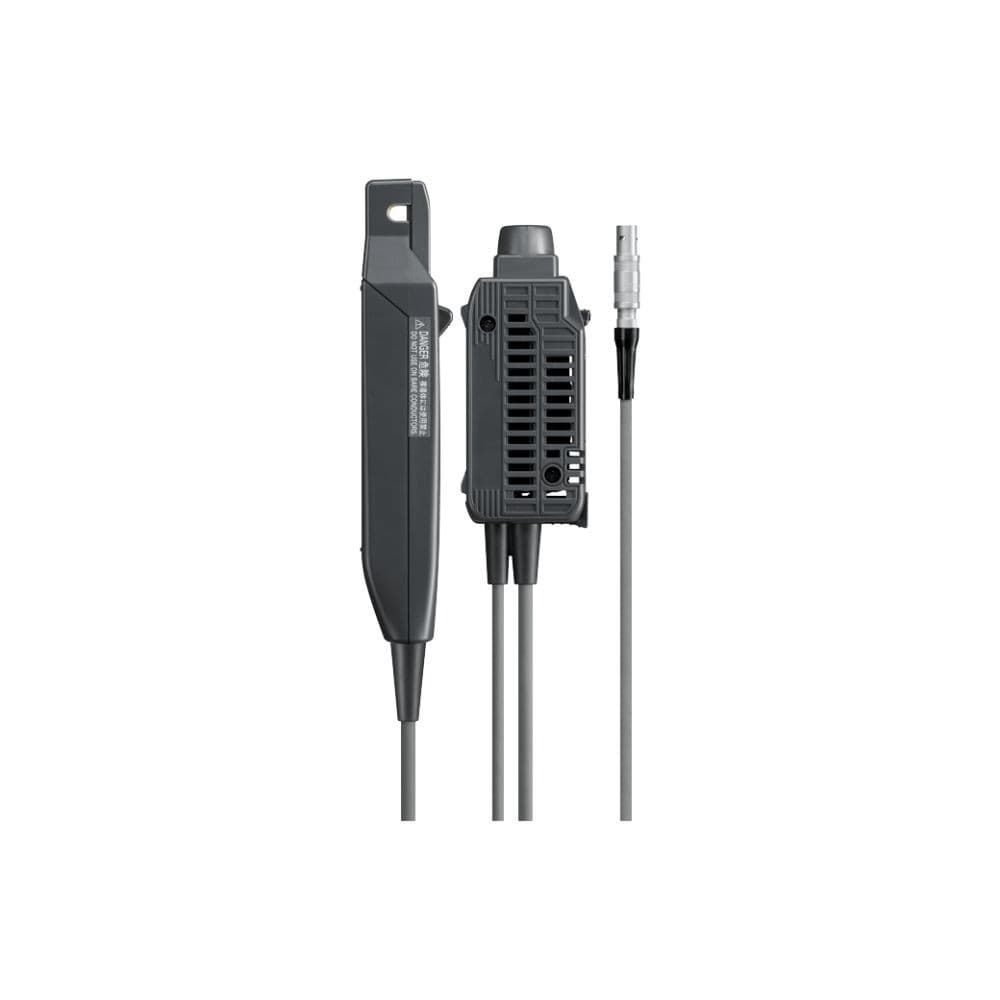

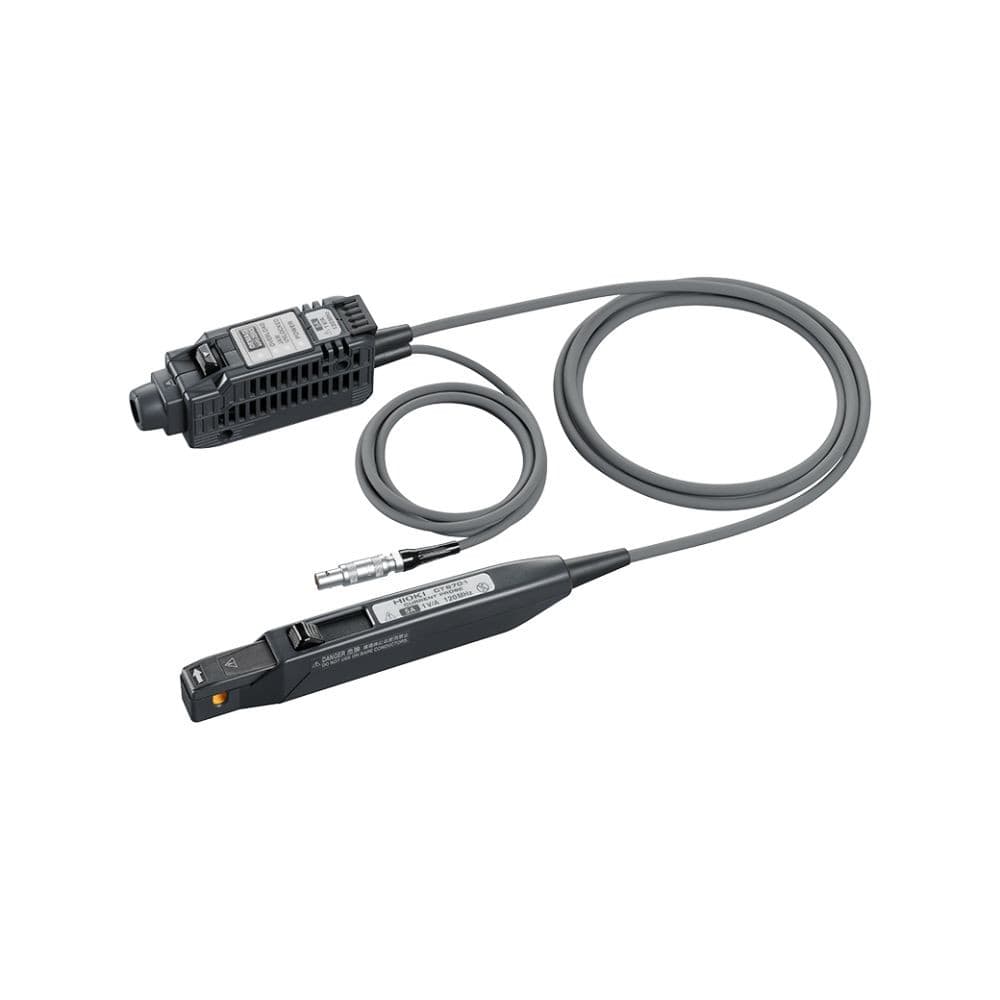

HIOKI CT6701 Current Probe
CT6701
CT6701
โพรบวัดกระแสไฟฟ้า AC/DC Current Probe รองรับการวัดสัญญาณตั้งแต่ DC to 120 MHz (-3 dB) จึงเหมาะสำหรับงานวิจัยและพัฒนา (R&D) การออกแบบวงจรอิเล็กทรอนิกส์ การทดสอบอุปกรณ์กำลังไฟฟ้า รวมถึงงานด้านยานยนต์ไฟฟ้า (EV)
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Current Probe
โพรบวัดกระแสไฟฟ้า AC/DC Current Probe รองรับการวัดสัญญาณตั้งแต่ DC to 120 MHz (-3 dB) จึงเหมาะสำหรับงานวิจัยและพัฒนา (R&D) การออกแบบวงจรอิเล็กทรอนิกส์ การทดสอบอุปกรณ์กำลังไฟฟ้า รวมถึงงานด้านยานยนต์ไฟฟ้า (EV)
คุณสมบัติเด่น
รองรับการวัดสัญญาณตั้งแต่ DC to 120 MHz (-3 dB)
อัตราส่วนสัญญาณต่อสัญญาณรบกวน (High S/N) สูง
เชื่อมต่อกับออสซิลโลสโคปได้โดยตรง ใช้งานผ่าน ขั้วต่อ BNC ของออสซิลโลสโคปโดยไม่ต้องใช้อุปกรณ์แปลงสัญญาณเพิ่มเติม
* ขั้วต่อ BNC โลหะ ของโพรบ เมื่อเชื่อมต่อกับขั้วต่อ BNC พลาสติก ของเครื่อง Memory HiCorder อาจทำให้ขั้วต่อพลาสติกบิดเบี้ยวหรือเสียหายได้ เพื่อป้องกันความเสียหาย ควรเสียบและถอดสายโพรบ ในแนวตรงกับขั้วต่อ BNC ของอุปกรณ์วัดรูปคลื่น โดยไม่บิดหรือออกแรงงัดขณะเชื่อมต่อและถอดออก
ช่วงการวัด
Frequency bandwidth | DC to 120 MHz (-3 dB) | |||||
|---|---|---|---|---|---|---|
Rise time | 2.9 ns or shorter | |||||
Noise level | 60 μA rms typical, 75 μA rms max (for 30 MHz band measuring instrument) | |||||
Continuous allowable input | 5 A rms (DC, and sine wave, requires derating at frequency) | |||||
Max. allowable peak input | ±7.5 A peak (non-continuous) | |||||
Amplitude accuracy | Typ.: ±1% rdg. ±1 mV (DC, 45 to 66 Hz sine wave, 0 to 5 A rms) | |||||
Output rate | 1 V/A (The output of this probe is internally terminated) | |||||
ขนาดโพรบ
Sensor: 155 x 18 x 26 mm
Terminator: 29 x 83 x 40 mm
Sensor cable BNC terminal: 1.5 m
Power cable: 1 m
Power plug: FFA.0S.304.CLAC37Y / LEMO inc.
อุปกรณ์ที่มาในชุด
Instruction manual ×1
Carrying case ×1
Specification
Frequency bandwidth | DC to 120 MHz (-3 dB) | |||||
|---|---|---|---|---|---|---|
Rise time | 2.9 ns or shorter | |||||
Noise level | 60 μA rms typical, 75 μA rms max (for 30 MHz band measuring instrument) | |||||
Continuous allowable input | 5 A rms (DC, and sine wave, requires derating at frequency) | |||||
Max. allowable peak input | ±7.5 A peak (non-continuous) | |||||
Amplitude accuracy | Typ.: ±1% rdg. ±1 mV (DC, 45 to 66 Hz sine wave, 0 to 5 A rms) | |||||
Output rate | 1 V/A (The output of this probe is internally terminated) | |||||
Measurable conductors | Insulated conductor | |||||
Core diameter | φ 5 mm (0.20 in) | |||||
Power supply | ±12 V ±0.5 V, 3.2 VA | |||||
Dimensions and mass | Sensor: 155 mm (6.10 in)W × 18 mm (0.71 in)H × 26 mm (1.02 in)D, Terminator: 29 mm (1.14 in)W × 83 mm (3.27 in)H × 40 mm (1.57 in)D mm, Mass: 250 g (8.8 oz), Sensor cable BNC terminal: 1.5 m (4.92 ft), Power cable: 1 m (3.28 ft), Power plug: FFA.0S.304.CLAC37Y / LEMO inc. | |||||
Included accessories | Instruction manual ×1, Carrying case ×1 | |||||
