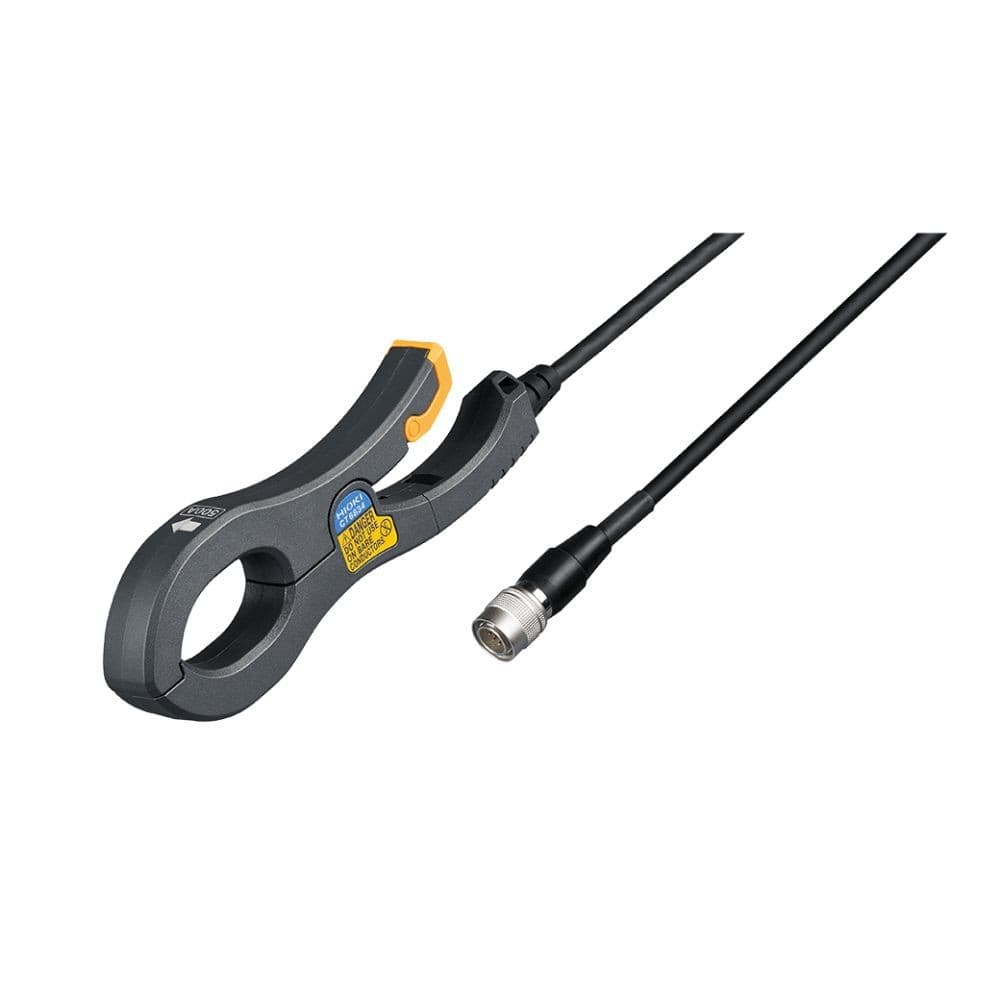

HIOKI CT6834 Current Probe

Name: HIOKI CT6834 Current Probe
Brand: HIOKI
SKU: ct6834
Availability: InStoreOnly

SKU

CT6834

Model

CT6834

เป็นโพรบวัดกระแสไฟฟ้า AC/DC แบบแคลมป์ ออกแบบมาสำหรับการวัดกระแสความแม่นยำสูง โดยเฉพาะงานทดสอบยานยนต์ไฟฟ้า (EV/HEV) ระบบพลังงาน

Application - Automotive

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

Current Probe

สำหรับใช้งานร่วมกับ Power Analyzer, Memory HiCorder, Current Sensor Unit, Data Logger

คุณสมบัติเด่น

ช่วงความถี่ DC ถึง 50 kHz
วัดกระแส AC/DC สูงสุด 500 A
เส้นผ่านศูนย์กลางช่องแคลมป์ (Core Diameter) φ20 mm
ขนาดตัวแคลมป์เล็กเป็นพิเศษ เหมาะกับการหนีบสายไฟในพื้นที่แคบ เช่น ห้องเครื่องรถยนต์ไฟฟ้า
รองรับการเชื่อมต่อแบบ Plug-and-Play กับ Hioki Power Analyzer และ Memory HiCorder ทำให้พร้อมใช้งานได้ทันทีโดยไม่ต้องตั้งค่าซับซ้อน

ช่วงการวัด

Rated current	500 A AC/DC
Frequency bandwidth	DC to 50 kHz
Diameter of measurable conductor	Max. φ20 mm (0.79 in.)
Maximum peak current	Up to ±800 A peak are permitted at a temperature of 40°C (104°F) or less and within 1 period of a periodic waveform of 10 ms or more (design value, out of guaranteed accuracy range)
Output voltage	4 mV/A
Measurement accuracy	DC : ±0.07% rdg. ±0.01% f.s. 16 Hz ≤ f ≤ 66 Hz : ±0.07% rdg. ±0.007% f.s. Up to 20 kHz specified
Operating temperature and humidity range	Sensor, cable: −40°C to 85°C (−40°F to 185°F), 80% RH or less (non-condensing) Relay box: −25°C to 50°C (−13°F to 122°F), 80% RH or less (non-condensing)

ขนาดโพรบ

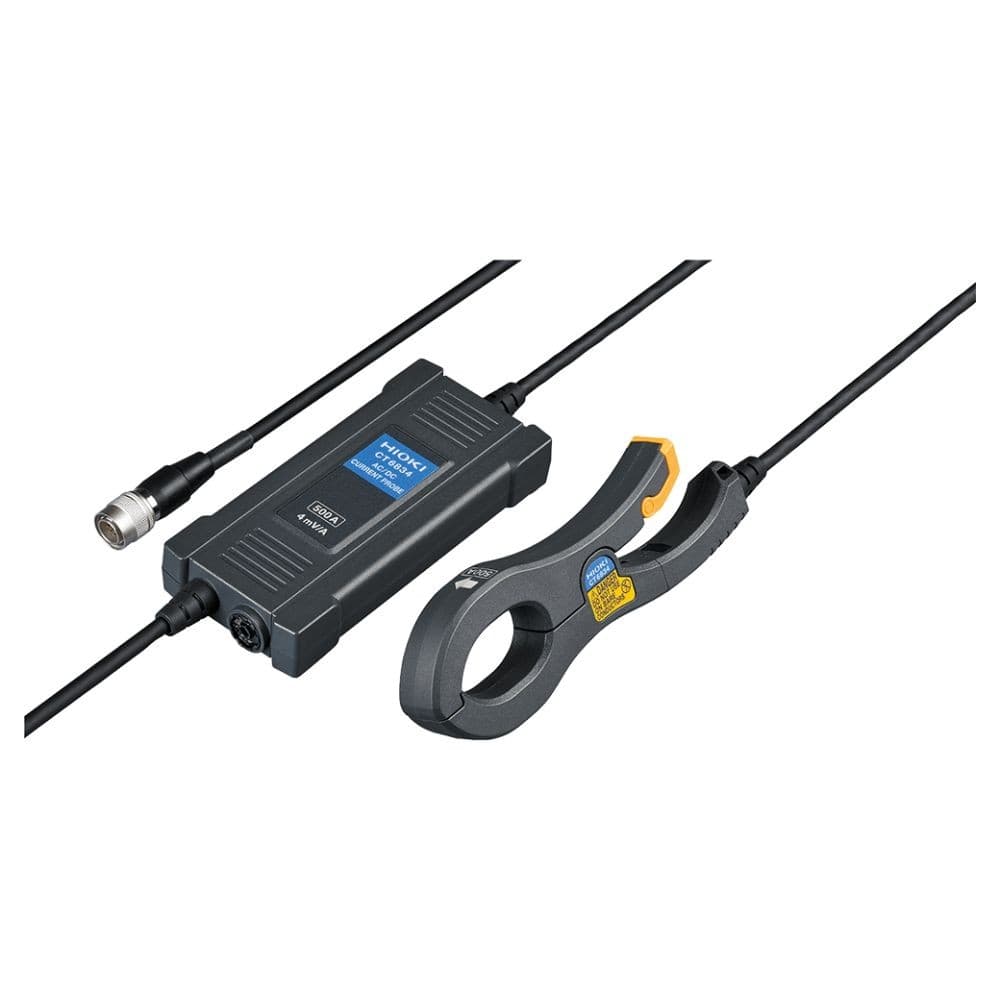

Sensor: approx. 149 × 46 × 16.5 mm
Relay box: approx. 126 × 57 × 20.5 mm (excluding protrusions and cable)
Weight: 500 g

อุปกรณ์ที่มาในชุด

Color labels (for channel identification) ×1
Carrying Case ×1
Instruction Manual ×1
Current Sensor Operating Precautions ×1

Specification

Rated current	500 A AC/DC
Frequency bandwidth	DC to 50 kHz
Diameter of measurable conductor	Max. φ20 mm (0.79 in.)
Maximum peak current	Up to ±800 A peak are permitted at a temperature of 40°C (104°F) or less and within 1 period of a periodic waveform of 10 ms or more (design value, out of guaranteed accuracy range)
Output voltage	4 mV/A
Measurement accuracy	DC : ±0.07% rdg. ±0.01% f.s. 16 Hz ≤ f ≤ 66 Hz : ±0.07% rdg. ±0.007% f.s. Up to 20 kHz specified
Operating temperature and humidity range	Sensor, cable: −40°C to 85°C (−40°F to 185°F), 80% RH or less (non-condensing) Relay box: −25°C to 50°C (−13°F to 122°F), 80% RH or less (non-condensing)
Temperature coefficient	The following numerical values are added to the measurement accuracy according to the temperature difference with the upper and lower limits of the guaranteed accuracy temperature range (18°C or 28°C [64°F or 82°F]) if operating temperatures are outside the guaranteed accuracy temperature range (23°C±5°C [73°F±9°F]). - Sensor Amplitude accuracy: ±4 ppm of reading/°C (±0.8 ppm of reading/°C Typical) Offset voltage: ±3 ppm of full scale/°C (±0.5 ppm of full scale/°C Typical) - Relay box Amplitude accuracy: ±15 ppm of reading/°C (±5 ppm of reading/°C Typical) Offset voltage: ±1 ppm of full scale/°C (±0.3 ppm of full scale/°C Typical)
Effects of conductor position	(For a conductor with an outer diameter of 10 mm) DC: ±0.03% of reading or less (±0.01% of reading Typical) 50 Hz/60 Hz: ±0.04% of reading or less (±0.015% of reading Typical) 1 kHz: ±0.1% of reading or less (±0.04% of reading Typical) 10 kHz: ±1% of reading or less (±0.3% of reading Typical)
Power supply	Use Hioki instruments with an ME15W connector
Dimensions	Sensor: approx. 149W × 46H × 16.5D mm (5.9W × 1.8H × 0.6D in.) Relay box: approx. 126W × 57H × 20.5D mm (5.0W × 2.2H × 0.8D in.) (excluding protrusions and cable)
Weight	CT6834: approx. 500 g (17.6 oz.)
Output cable length	CT6834: approx. 5 m [16.4 ft.] (including relay box)
Included accessories	Color labels (for channel identification) ×1, Carrying Case ×1, Instruction Manual ×1, Current Sensor Operating Precautions ×1
