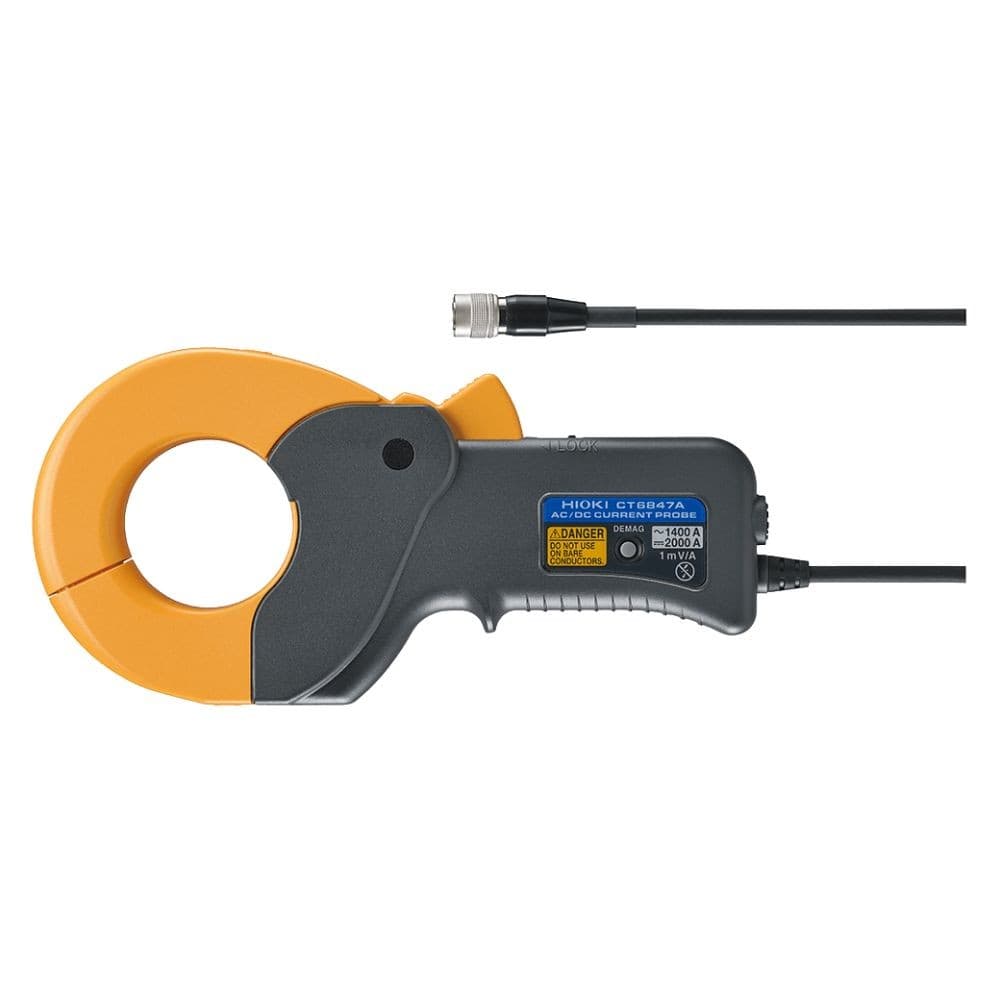

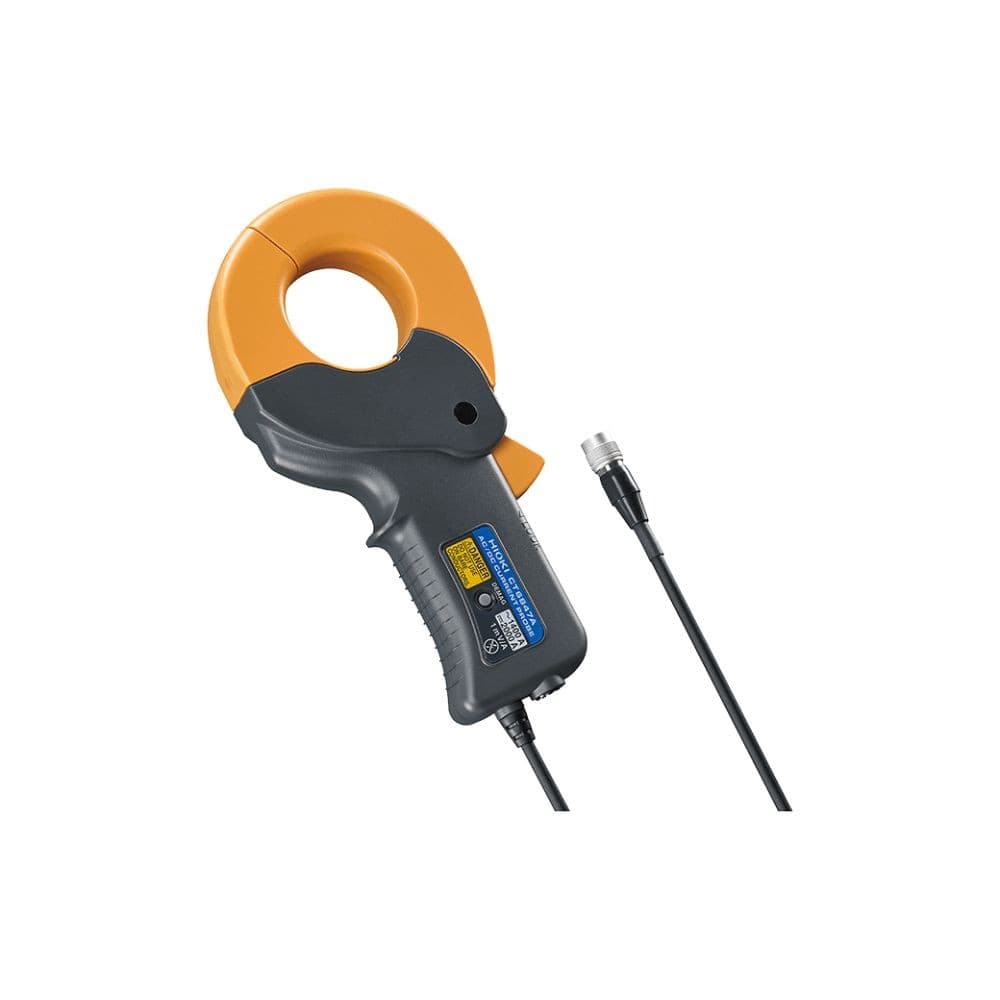

HIOKI CT6847A AC/DC Current Probe

Name: HIOKI CT6847A AC/DC Current Probe
Brand: HIOKI
SKU: ct6847a
Availability: InStoreOnly

SKU

CT6847A

Model

CT6847A

New! โพรบวัดกระแสไฟฟ้าแบบแคลมป์ (Precision Current Clamp) ออกแบบมาสำหรับการวัดกระแสไฟฟ้า ทั้ง AC และ DC ได้อย่างแม่นยำ โดยไม่ต้องตัดวงจรไฟฟ้าระหว่างการทดสอบ ช่วยลดผลกระทบต่อระบบที่กำลังวัด พร้อมเพิ่มความสะดวกและความปลอดภัยในการใช้งาน ยี่ห้อ HIOKI

NEW

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

[New] Current Probe

CT6847A เป็นโพรบวัดกระแสไฟฟ้าแบบแคลมป์ (Precision Current Clamp) ออกแบบมาสำหรับการวัดกระแสไฟฟ้า ทั้ง AC และ DC ได้อย่างแม่นยำ โดยไม่ต้องตัดวงจรไฟฟ้าระหว่างการทดสอบ ช่วยลดผลกระทบต่อระบบที่กำลังวัด พร้อมเพิ่มความสะดวกและความปลอดภัยในการใช้งาน

สำหรับใช้งานร่วมกับ Power Analyzer, Memory HiCorder, Current Sensor Unit, Current Unit

คุณสมบัติเด่น

รองรับการวัดกระแสตั้งแต่ DC to 70 kHz
รองรับกระแสสูงสุด 2,000 A DC และ 1,400 A AC
รองรับการเชื่อมต่อแบบ Plug-and-Play กับ Hioki Power Analyzer และ Memory HiCorder
ออกแบบให้ใช้งานได้ในสภาพแวดล้อมที่มีอุณหภูมิกว้าง
เหมาะสำหรับการประเมินประสิทธิภาพ อินเวอร์เตอร์รถยนต์ไฟฟ้า (EV Inverter) และ Power Conditioning System (PCS) ของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์
ใช้งานได้สะดวกด้วยมือเดียว

ช่วงการวัด

Rated current	2000 A DC, 1400 A AC
Frequency bandwidth	DC to 70 kHz
Diameter of measurable conductors	Max. φ 50 mm (1.97 in.)
Max. allowable input	±2400 A peak (Within 1 cycle at 40°C (104°F) or less, for waveforms with a period of 10 ms or more)
Output voltage	1 mV/A
Output resistance	50 Ω ± 10 Ω
Accuracy (amplitude) ±(% of reading + % of full scale)	DC　0.15% + 0.01% DC < f ≦ 16 Hz　0.2% + 0.01% 16 Hz < f ≦ 100 Hz　0.15% + 0.01%
Linearity	±20 ppm Typical
Common-Mode Voltage Rejection Ratio (CMRR)	DC to 1 kHz：130 dB or greater 1 kHz to 10 kHz：120 dB or greater 10 kHz to 50 kHz：100 dB or greater (effect on output voltage and common mode voltage)

ขนาดเครื่อง

Dimensions: 238 × 116 × 35 mm
Weight: 1040 g

อุปกรณ์ที่มาในชุด

Markup bands ×6
Carrying case
Instruction manual

Specification

Rated current	2000 A DC, 1400 A AC
Frequency bandwidth	DC to 70 kHz
Diameter of measurable conductors	Max. φ 50 mm (1.97 in.)
Max. allowable input	±2400 A peak (Within 1 cycle at 40°C (104°F) or less, for waveforms with a period of 10 ms or more)
Output voltage	1 mV/A
Output resistance	50 Ω ± 10 Ω
Accuracy (amplitude) ±(% of reading + % of full scale)	DC　0.15% + 0.01% DC < f ≦ 16 Hz　0.2% + 0.01% 16 Hz < f ≦ 100 Hz　0.15% + 0.01%
Linearity	±20 ppm Typical
Common-Mode Voltage Rejection Ratio (CMRR)	DC to 1 kHz：130 dB or greater 1 kHz to 10 kHz：120 dB or greater 10 kHz to 50 kHz：100 dB or greater (effect on output voltage and common mode voltage)
Automatic phase correction	Automatically performs phase correction when connected to a compatible Hioki power analyzer.
Operating temperature and humidity range	-40°C to 85°C (-40°F to 185°F), 80% RH or less
Standards	Safety IEC 61010 EMC IEC61326
Withstand voltage	AC 4,260 V
Power supply	Power supplied from compatible Hioki power analyzers, sensor units, or current units.
Max. rated power	7 VA or less (When measuring 1000 A/55 Hz with ±12 V power supply)
Dimensions and mass	Approx. 238 mm W × 116 mm H × 35 mm D (approx. 9.37 in. W × 4.57 in. H × 1.38 in. D), 1040 g
Cable length	Approx. 3 m (9.84 ft.)
Included accessories	Markup bands(×6), Carrying case, Instruction manual
