Extech 48VFL13 เครื่องควบคุมอุณหภูมิ 1/16 DIN Temperature PID Controller with 4-20 mA Output
ex-48vfl13
฿9,000.00(ราคายังไม่รวมภาษี 7%)
เครื่องควบคุมอุณหภูมิ 1/16 DIN Temperature PID Controller with 4-20 mA Output เหมาะอย่างยิ่งสำหรับการทำงานที่ต้องการความร้อนที่ระมัดระวัง แม่นยำ และค่อยๆ เพิ่มขึ้นอย่างช้าๆ หน้าจอแสดงผล LED คู่แบบ 4 หลัก ยี่ห้อ Extech, USA
Extech 48VFL13 เครื่องควบคุมอุณหภูมิ 1/16 DIN Temperature PID Controller with 4-20 mA Output
เครื่องควบคุมอุณหภูมิระบบ PID นี้ได้รับการเสริมประสิทธิภาพด้วยระบบ Fuzzy Logic และฟังก์ชัน Soft Start ที่ช่วยปกป้องฮีตเตอร์จากการเริ่มทำงานเมื่อตัวเครื่องยังเย็นอยู่
การทำงานร่วมกันระหว่าง PID และ Fuzzy Logic ช่วยจัดการกับกระบวนการที่ซับซ้อนได้อย่างมีประสิทธิภาพ โดยลดปัญหาอุณหภูมิที่พุ่งขึ้นเกิน (Over-shoot), ความผันผวนที่ไม่ต้องการ และการคลาดเคลื่อน (Drift) ฟังก์ชัน Soft Start เหมาะกับกระบวนการที่ต้องการความร้อนอย่างระมัดระวัง แม่นยำ และค่อยๆ เพิ่มขึ้นอย่างช้าๆ เช่น ในอุตสาหกรรมเทอร์โมพลาสติก เครื่องรุ่นนี้รองรับอินพุตทั้งแบบเทอร์โมคัปเปิล (Thermocouple) และ RTD มาพร้อมโปรแกรม Ramp and Soak แบบขั้นตอนเดียว รวมถึงการควบคุมอัตราการเพิ่มอุณหภูมิ (Ramp-to-Setpoint) ที่สามารถใช้งานร่วมกับฟังก์ชัน Soft Start เพื่อรองรับความต้องการในกระบวนการผลิต
ที่มีความสำคัญสูง
จุดเด่น
หน้าจอแสดงผล LED คู่แบบ 4 หลัก แสดงค่ากระบวนการ (Process Value) และค่าที่ตั้งไว้ (Setpoint) พร้อมกัน
ขนาดมาตรฐานอุตสาหกรรมที่มีให้เลือก ได้แก่ ขนาด 1/16 DIN สำหรับรุ่น 48VFL และขนาด 1/4 DIN สำหรับรุ่น 96VFL
โปรแกรมใช้งานและตั้งค่าได้ง่าย ด้วยเมนูที่ออกแบบให้ใช้งานสะดวก พร้อมปุ่มกดที่ให้สัมผัสแบบ Tactile
ระบบ Fuzzy Logic PID: มอบการควบคุมที่ชาญฉลาดโดยออกแบบให้ทำงานเหมือนตรรกะการควบคุมของมนุษย์
โหมด Manual: เปิดโอกาสให้ผู้ใช้สามารถควบคุมค่าเอาต์พุตได้ด้วยตนเองอย่างรวดเร็วและง่ายดาย เพียงแค่กดปุ่มเพื่อเพิ่มหรือลดค่าได้ทันที
ระบบ Auto Tuning ที่ใช้งานได้ด้วยสัมผัสเดียว ช่วยให้การตั้งค่าทำได้อย่างรวดเร็ว พร้อมมอบการควบคุมที่มั่นคงและแม่นยำ
รีเลย์สัญญาณเตือน (Alarm) แบบ Latching มาพร้อมมาตรฐาน 2 ชุด โดยมีโหมดตั้งปลุกให้เลือกถึง 8 รูปแบบ และรวมถึงโหมดตั้งเวลา (Timer) ขั้นสูง
โปรแกรม Ramp and Soak แบบขั้นตอนเดียว: มีการจำกัดค่า Ramp-to-Setpoint และสามารถทำงานร่วมกับฟังก์ชัน Soft Start ได้ เหมาะสำหรับงานที่ต้องการความละเอียดสูง
รองรับการใช้งานกับอินพุตหลากหลายชนิด: สามารถใช้งานได้ทั้งเทอร์โมคัปเปิลและ RTD
หน่วยวัดอุณหภูมิ: สามารถเลือกแสดงผลได้ทั้งเป็นหน่วย °F หรือ °C ผ่านเมนูการตั้งค่า
สามารถเปลี่ยนประเภทอินพุตได้ทันที: เลือกประเภทเทอร์โมคัปเปิลได้ 9 แบบ หรือ RTD ได้ 2 แบบ ผ่านเมนูแสดงผล โดยไม่ต้องปรับเปลี่ยนฮาร์ดแวร์
ติดตั้งง่าย: มาพร้อมอุปกรณ์ขายึดและขั้วต่อสายไฟที่ใช้การขันสกรูเพื่อความแน่นหนา
Power Supply
90 to 264 VAC; 50/60 Hz (< 5VA power consumption)

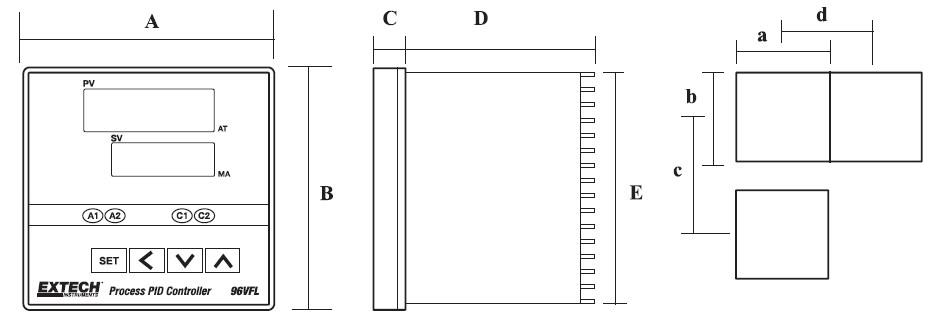

Panel Cut-out, Dimensions, and Mounting
Units: mm (columns ‘a’ and ‘b’ are +/- 0.5mm)
FIGURE 3.1: ขนาดช่องเจาะและมิติของตัวเครื่องรุ่น VFL
A | B | C | D | E | a | b | c | d | |
48VFL | 48 | 48 | 6 | 100 | 45 | 45 | 45 | 60 | 48 |
96VFL | 96 | 96 | 10 | 80 | 91 | 92 | 92 | 120 | 96 |
อุปกรณ์ที่มีมาในชุด
Mounting bracket hardware and screw terminals for easy wiring
Specfications
Thermocouple Inputs | Type K -58 to 2498°F (-50 to 1370°C) Type J -58 to 1832°F (-50 to 1000°C) Type B 32 to 3272°F ( 0 to 1800°C) Type T -454 to 752°F (-270 to 400°C) Type E -58 to 1382°F (-50 to 750°C) Type R or S 32 to 3182°F ( 0 to 1750°C) Type N -58 to 2372°F (-50 to 1300°C) Type C -58 to 3272°F (-50 to 1800°C) PT100Ω RTD (DIN) -328 to 1652°F (-200 to 850°C) PT100Ω RTD (JIS) -328 to 1202°F (-200 to 650°C) |
|---|---|
Control/Alarm Relay | 5 Amp @ 110V, SPST (resistive load) |
DC Current Output | 4-20mA (resistive); Impedance < 600 ohms |
Accuracy | Thermocouple: ±1.8°F (1ºC); RTD: ±0.36°F (0.2ºC) |
Sampling Time | Four (4) samples per second |
LED Display | Two 4-digit displays for Process Value, Setpoint, and programming modes |
LED Status | Alarm and Control output status |
Control Modes | Fuzzy Logic enhanced three-term PID with Auto Tune • Proportional Band 0 to 300.0% • Integral time 0 to 3600 seconds • Derivative time 0 to 900 seconds • Hysteresis 0.0 to 200.0 or 0.0 to 2000 • Cycle time 1 to 100 seconds |
Front Panel | Lexan construction, Drip/Dust proof; IR rating: IEC IP63 |
