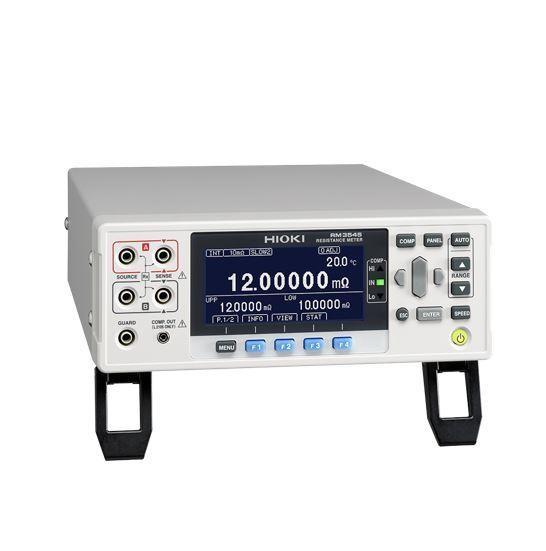

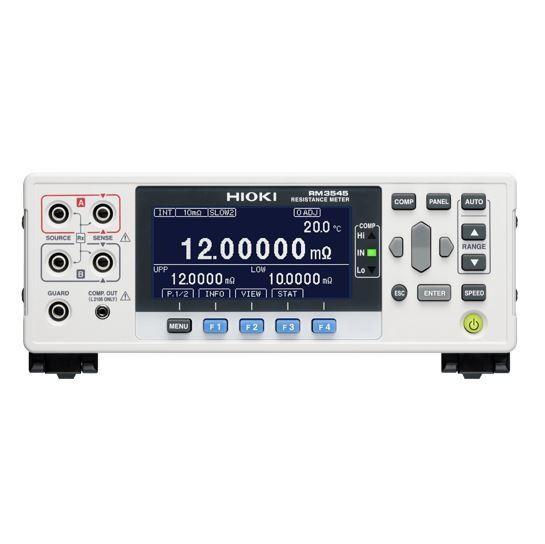

เครื่องวัดมิลลิโอห์มแบบตั้งโต๊ะ ช่วงการวัดกว้างตั้งแต่ 0.00µΩ ถึง 1200MΩ Interface: USB, RS-232C, External I/O ความแม่นยำสูง 0.006% แบรนด์ HIOKI, Japan
RM3545-01 ฟังก์ชั่นการวัด
วัดมิลลิโอห์ม
RM3545-01 จุดเด่น
HIOKI RM3545-01 เป็นเครื่องวัดที่ให้ความแม่นยำสูง ที่จะช่วยให้คุณก้าวสู่การวัดในอีกระดับ ไม่ว่าจะเป็น การค้นคว้าและการผลิตเพื่อทดสอบความต้านทานของมอเตอร์และหม้อแปลง,
ความต้านทานของพาวเวอร์รีเรย์, สวิตช์และตัวเชื่อมต่อ, ความต้านทานของสัญญาณรีเรย์และอุปกรณ์แม่เหล็ก
Features
- With GP-IB interface
- Low-power (LP) resistance measurement
- D/A output
- High/ Low current selection by range
- Temperature input (temperature sensor terminal)
- Extensive contact check functionality
- Temperature conversion function: Useful in temperature-rise testing
RM3545-01 ช่วงการวัด
Resistance range
10 mΩ (12.00000 mΩ display Max., 10 nΩ resolution) to 1000 MΩ range (1200.0 MΩ display Max., 100 kΩ resolution), 12 steps
[LP ON] 1000 mΩ (1200.00 mΩ display Max., 10 µΩ resolution) to 1000 Ω range (1200.00 Ω display Max., 10 mΩ resolution), 4 steps
Measurement accuracy: ±0.006 % rdg. ±0.001 % f.s.
Testing current
1 A DC to 1 µA or less [LP ON] 1 mA to 5 μA DC
Open-terminal voltage
20 V DC (10 kΩ range or more), 5.5 V DC max. (1000 Ω range or less)
[LP ON] 20 mV DC max.
Temperature measurement
-10.0°C to 99.9°C, accuracy: ±0.50°C (Temperature Sensor Z2001 and RM3545 combined accuracy), -99.9°C to 999.9°C (analog input)
RM3545-01 Power Supply
100 V to 240 V AC, 50 Hz/60 Hz, Rated power consumption: 40 VA max.
RM3545-01 ขนาดสินค้า
215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D
[RM3545/RM3545-01] 2.5 kg (88.2 oz), [RM3545-02] 3.2 kg (112.9 oz)
RM3545-01 อุปกรณ์ที่มาในชุด
Power cord ×1,
Clip type lead L2101 ×1,
temperature sensor Z2001 ×1,
Male EXT I/O connector ×1,
Instruction manual ×1,
Application disc ×1,
USB cable (A-to-B type) ×1,
Spare fuse ×1
RM3545-01 อุปกรณ์เสริม
PIN TYPE LEAD L2100
CLIP TYPE LEAD L2101
PIN TYPE LEAD L2102
PIN TYPE LEAD L2103
4-TERMINAL LEAD L2104
LED COMPARATOR ATTACHMENT L2105
FOUR-POINT ARRAY PROBE RM9010-01
FOUR-POINT ARRAY PROBE RM9010-02
TEMPERATURE SENSOR Z2001
MULTIPLEXER UNIT Z3003
TIP PIN 9770-90
TIP PIN 9771-90
TIP PIN 9772-90
GP-IB CONNECTOR CABLE 9151-02
RS-232C CABLE 9637
SWITCH MAINFRAME SW1001
SWITCH MAINFRAME SW1002
RM3545-01 ข้อมูลจำเพาะ
Measurement speed
Representative value: FAST (2.2 ms) / MED (50 Hz: 21 ms, 60 Hz: 18 ms) / SLOW1 (102 ms) / SLOW2 (202 ms)
10 mΩ range: FAST (41 ms) / MED (50 Hz: 61 ms, 60 Hz: 58 ms) / SLOW1 (141 ms) / SLOW2 (241 ms)
Functions
Temperature correction, temperature conversion, offset voltage compensation (OVC), comparator (ABS/ REF%), BIN, key-lock (OFF, menu lock, all lock),
display digit count selection function (7- digit/ 6-digit/ 5-digit), automatic power supply frequency settings (AUTO/ 50Hz/ 60Hz), scaling, judgment sound setting, auto hold, averaging, statistical calculations, panel store/panel load, D/A output.
Multiplexer
[Only RM3545-02] Support Unit: Z3003 (Install up to 2 units)
Communication interfaces
Select from GP-IB (RM3545-01 only), RS-232C, Printer (RS-232C), or USB . Remote function, communications monitor function, data output function, memory (50)
