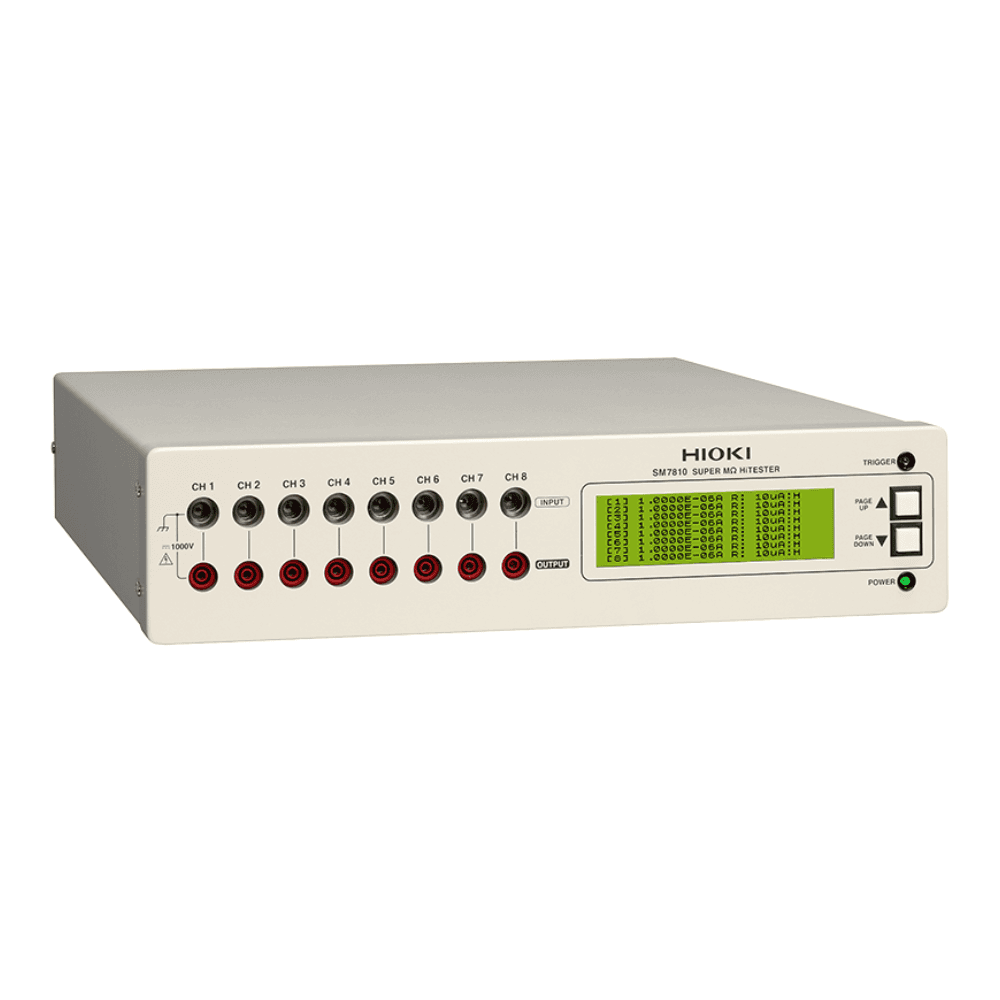

HIOKI SM7810 เครื่องวัดเมกะโอห์ม (SUPER MEGOHM HiTESTER)
SM7810
SM7810
เครื่องวัดเมกะโอห์ม (SUPER MEGOHM HiTESTER) เป็นเครื่องทดสอบกระแสรั่ว (leakage current) และความต้านทานฉนวนที่ออกแบบมาสำหรับงานตรวจสอบคุณภาพ MLCC (Multilayer Ceramic Capacitor) โดยเน้นความเร็วสูง ความแม่นยำ และรองรับการวัดหลายช่องพร้อมกัน ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องวัดเมกะโอห์ม (SUPER MEGOHM HiTESTER)
Super MΩ HiTESTER เป็นเครื่องทดสอบกระแสรั่ว (leakage current) และความต้านทานฉนวนที่ออกแบบมาสำหรับงานตรวจสอบคุณภาพ MLCC (Multilayer Ceramic Capacitor) โดยเน้นความเร็วสูง ความแม่นยำ และรองรับการวัดหลายช่องพร้อมกัน
สามารถทดสอบกระแสรั่วของ MLCC ได้ด้วยความเร็วสูงสุดเพียง 6.8 ms ต่อการวัด และสามารถวัดพร้อมกันได้ถึง 8 ช่อง (8-channel simultaneous testing) นอกจากนี้ยังรองรับการทดสอบ MLCC ที่มีค่าความจุสูง ซึ่งมีกระแสในช่วงสูงถึง 1 mA ทำให้เหมาะกับงานที่ต้องการทดสอบภายใต้เงื่อนไขจริงในสายการผลิต
คุณสมบัติเด่น
ทดสอบกระแสรั่วของ MLCC ได้ด้วยความเร็วสูงสุด 6.8 ms พร้อมกันทั้ง 8 ช่อง
รองรับการทดสอบกระแสรั่วความเร็วสูงของ MLCC ที่มีค่าความจุสูง ในช่วงกระแสสูง (1 mA)
เพิ่มความน่าเชื่อถือในการทดสอบด้วยฟังก์ชันตรวจสอบการสัมผัส (contact check)
สามารถสร้างระบบที่ยืดหยุ่นได้ โดยตั้งค่าแต่ละช่องแยกกันอย่างอิสระเพื่อให้เหมาะกับการใช้งาน
วัดความต้านทานฉนวนได้สูงระดับประมาณ 10^15 Ω
ช่วงการวัด
Measurement range | Current: 1 pA to 1 mA, | |||||
Measurement speed INDEX typical time | FAST: 6.8 ms, MED: 26.0 ms, SLOW: 100.0 ms, SLOW2: 320.0 ms | |||||
Basic measurement accuracy (1µA range, FAST) | Current accuracy: ±(2.0+ (0.5 µA / (Measured current value)) ) % | |||||
Testing voltage setting | 0.1 V to 1000.0 V (Resolution: 0.1 V) | |||||
Power Supply
AC 100 V/110 V, 50/60 Hz, 30 VA
ขนาดเครื่อง
Dimensions: 425 x 99 x 488 mm
Weight: 10,500 g (10.5 kg)
อุปกรณ์ที่มาในชุด
Main Unit
Power cord ×1
Instruction manual ×1
Voltage input connector L2220 ×1
Spare fuse (built into inlet) ×1
Rubber feet ×4
อุปกรณ์เสริม
MEASURING LEAD (RED) 0GA00019
MEASURING LEAD (RED) 0GA00027
MEASURING LEAD (RED) 0GA00021
Specification
Number of channels | 8 channels (parallel and simultaneous measurement) | |||||
|---|---|---|---|---|---|---|
Applied voltage | Supply voltage from external power source (voltage input terminal on the rear panel) | |||||
Measurement range | Current: 1 pA to 1 mA, | |||||
Measurement speed | FAST: 6.8 ms, MED: 26.0 ms, SLOW: 100.0 ms, SLOW2: 320.0 ms | |||||
Basic measurement accuracy | Current accuracy: ±(2.0+ (0.5 µA / (Measured current value)) ) % | |||||
Testing voltage setting | 0.1 V to 1000.0 V (Resolution: 0.1 V) | |||||
Contact check | Judges the contact state by comparing the measured capacitance to a reference value | |||||
Other functions | Trigger delay, averaging, contact check, jig capacity open correction, Measured value comparison and judgment, jig resistance open correction functions | |||||
Interfaces | GP-IB, RS-232C, EXT I/O | |||||
Power supply | SM7810: AC 100 V/110 V, 50/60 Hz, 30 VA | |||||
Dimensions and mass | 425 mm (16.73 in) W × 99 mm (3.90 in) H × 488 mm (19.21 in) D, 10.5 kg (370.4 oz) | |||||
Included accessories | Power cord ×1, Instruction manual ×1, Voltage input connector L2220 ×1, Spare fuse (built into inlet) ×1, Rubber feet ×4 | |||||
