HIOKI SM7120 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

HIOKI

HIOKI SM7120 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

Name: HIOKI SM7120 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)
Brand: HIOKI
SKU: sm7120
Availability: InStoreOnly

SKU

SM7120

Model

SM7120

เครื่องวัดเมกะโอห์ม (Super Megohm Meter) เป็นเครื่องวัดความต้านทานฉนวนและกระแสไฟฟ้าขนาดเล็กระดับสูง (Ultra High Resistance / Electrometer) ออกแบบมาเพื่อการทดสอบที่ต้องการความแม่นยำสูงมาก เหมาะสำหรับงานอุตสาหกรรมอิเล็กทรอนิกส์ขั้นสูงและยานยนต์ไฟฟ้า (EV) ยี่ห้อ HIOKI

ลงทะเบียนขอราคาสินค้า

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

เป็นเครื่องวัดความต้านทานฉนวนและกระแสไฟฟ้าขนาดเล็กระดับสูง (Ultra High Resistance / Electrometer) ออกแบบมาเพื่อการทดสอบที่ต้องการความแม่นยำสูงมาก เหมาะสำหรับงานอุตสาหกรรมอิเล็กทรอนิกส์ขั้นสูงและยานยนต์ไฟฟ้า (EV)

คุณสมบัติเด่น

ใช้งานได้หลายโหมดในเครื่องเดียว: Electrometer, Picoammeter, nsulation Resistance Meter (IR Meter)
วัดกระแสไฟฟ้าระดับต่ำมากได้ละเอียดถึง 0.1 fA
รองรับการวัดความต้านทานสูงมากถึง 2 × 10 ^19 Ω
เป็นรุ่นที่จ่ายแรงดันได้สูงสุด 2,000V
รองรับการวัดความเร็วสูง 6.4 ms
ความแม่นยำสูงและสัญญาณรบกวนต่ำ
รองรับการเชื่อมต่อกับระบบ Automation มีพอร์ต USB, RS-232C, GP-IB และ EXT I/O สำหรับควบคุมผ่านเครื่องจักรหรือคอมพิวเตอร์

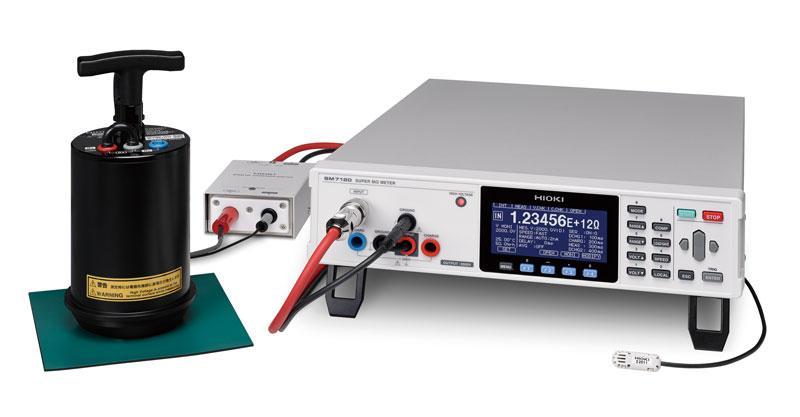

SM7120-01 — ใช้งานได้หลายโหมดในเครื่องเดียว: Electrometer, Picoammeter, nsulation Resistance Meter (IR Meter)

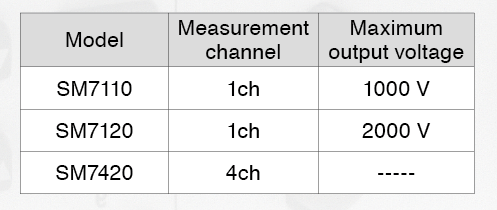

SM7120-02 — จอแสดงผล 2000V / 2×10¹⁹ Ω เหมาะอย่างยิ่งสำหรับงานด้านรถยนต์ไฟฟ้า (EV) และงานแรงดันสูงอื่น ๆ

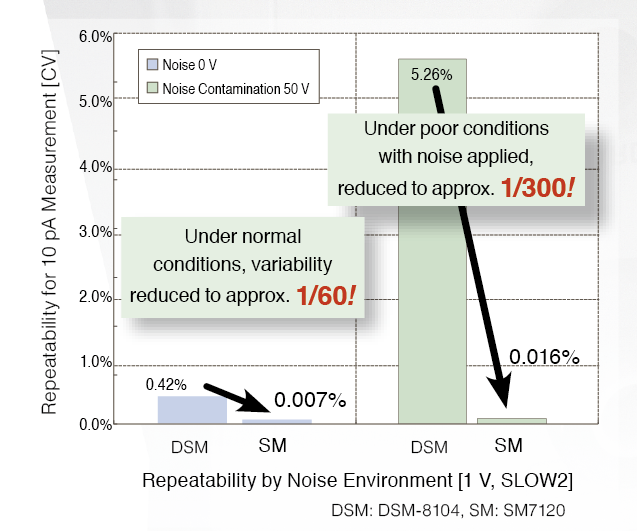

SM7120-03 — ความเสถียรในการวัด (Repeatability) ต่อสัญญาณรบกวนจากแหล่งจ่ายไฟและสัญญาณรบกวนภายนอกได้รับการปรับปรุงอย่างมาก ด้วยการออกแบบวงจร Super Megohm แบบ Floating รุ่นใหม่ ร่วมกับขั้วต่อแบบ Triaxial

ช่วงการวัด

DC current measurement	20 pA range (0.1 fA resolution), Accuracy: ±(2.0 % of rdg. +30 dgt.) 200 pA range (1.0 fA resolution), Accuracy: ±(1.0 % of rdg. +30 dgt.) 2 nA range (10 fA resolution), Accuracy: ±(0.5 % of rdg. +20 dgt.) 20 nA range (100 fA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 nA range (1 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 2 μA range (10 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 20 μA range (100 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 μA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) *2 mA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +30 dgt.) (1) Measurement speed SLOW2 (internal integration time 13PLC) (2) At a temperature of 23 °C ±5 °C with humidity of 85% rh (3) 2 mA range (Measurement speed FAST only)
Resistance measurement capabilities	1×10 ^3 Ω to 2×10 ^19 Ω Note: Resistance measurement accuracy is defined by the current range accuracy and voltage setting accuracy.
Setting voltage range (Accuracy)	0.1 to 100.0 V, 100 mV resolution, Accuracy: ±0.1 % of setting ±0.05% f.s. 100.1 to 1000 V, 1 V resolution, Accuracy: ±0.1 % of setting ±0.05% f.s.

Power Supply

100 to 240V AC , 50/60 Hz, 45 VA

ขนาดเครื่อง

Dimensions: 330 x 80 x 450 mm
Weight: 5,900 g (5.9 kg)

อุปกรณ์ที่มาในชุด

Main Unit
Power cord ×1
Instruction manual ×1
EXT I/O male connector ×1
Short plug ×1

อุปกรณ์เสริม

PIN TYPE LEAD (RED) L2230
CLIP TYPE LEAD (RED) L2232
OPEN LEAD (RED) L2234
PIN TYPE LEAD (BLACK) L2231
CLIP TYPE LEAD (BLACK) L2233
OPEN LEAD (BLACK) L2235

Specification

Number of channels	1 ch
DC current measurement	20 pA range (0.1 fA resolution), Accuracy: ±(2.0 % of rdg. +30 dgt.) 200 pA range (1.0 fA resolution), Accuracy: ±(1.0 % of rdg. +30 dgt.) 2 nA range (10 fA resolution), Accuracy: ±(0.5 % of rdg. +20 dgt.) 20 nA range (100 fA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 nA range (1 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 2 μA range (10 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 20 μA range (100 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 μA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) *2 mA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +30 dgt.) (1) Measurement speed SLOW2 (internal integration time 13PLC) (2) At a temperature of 23 °C ±5 °C with humidity of 85% rh (3) 2 mA range (Measurement speed FAST only)
Resistance measurement capabilities	1×10 ^3 Ω to 2×10 ^19 Ω Note: Resistance measurement accuracy is defined by the current range accuracy and voltage setting accuracy.
Setting voltage range (Accuracy)	0.1 to 100.0 V, 100 mV resolution, Accuracy: ±0.1 % of setting ±0.05% f.s. 100.1 to 1000 V, 1 V resolution, Accuracy: ±0.1 % of setting ±0.05% f.s.
	[SM7120 only] 1000 to 2000 V,1 V resolution, Accuracy: ±0.2 % of setting ±0.10% f.s.
Current Limiter	0.1 to 250.0 V: 5/ 10/ 50 mA, 251 to 1000 V: 5/ 10 mA, to 2000 V:1.8 mA
Measurement time setting	Delay: 0 to 9,999 ms
Functions	Comparator, averaging, self-calibration, jig Capacity open correction, cable length correction, surface resistivity, volume resistivity, voltage monitor, contact check
Program function	10 types of discharge, charge, measure and measurement sequence discharge patterns can be programmed.

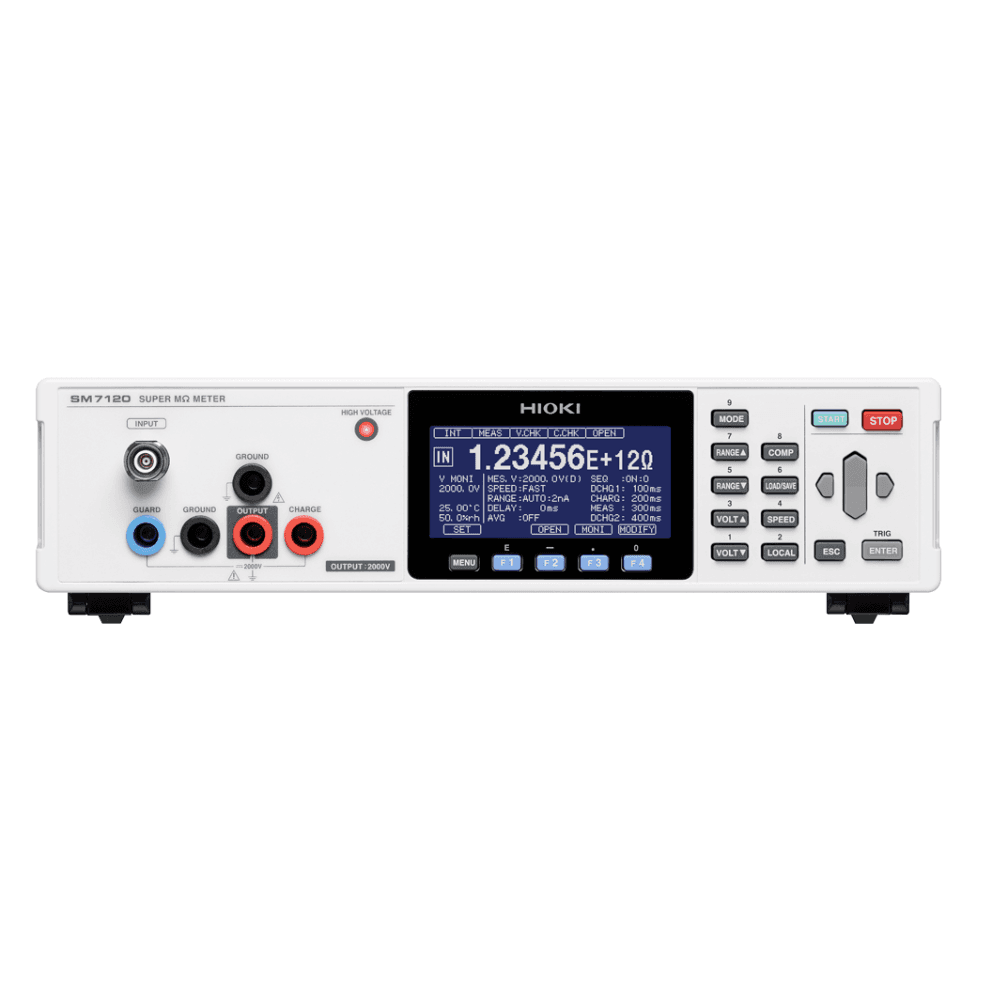

Display	LCD (8 lines of 30 characters), with backlight, High voltage warning indicator

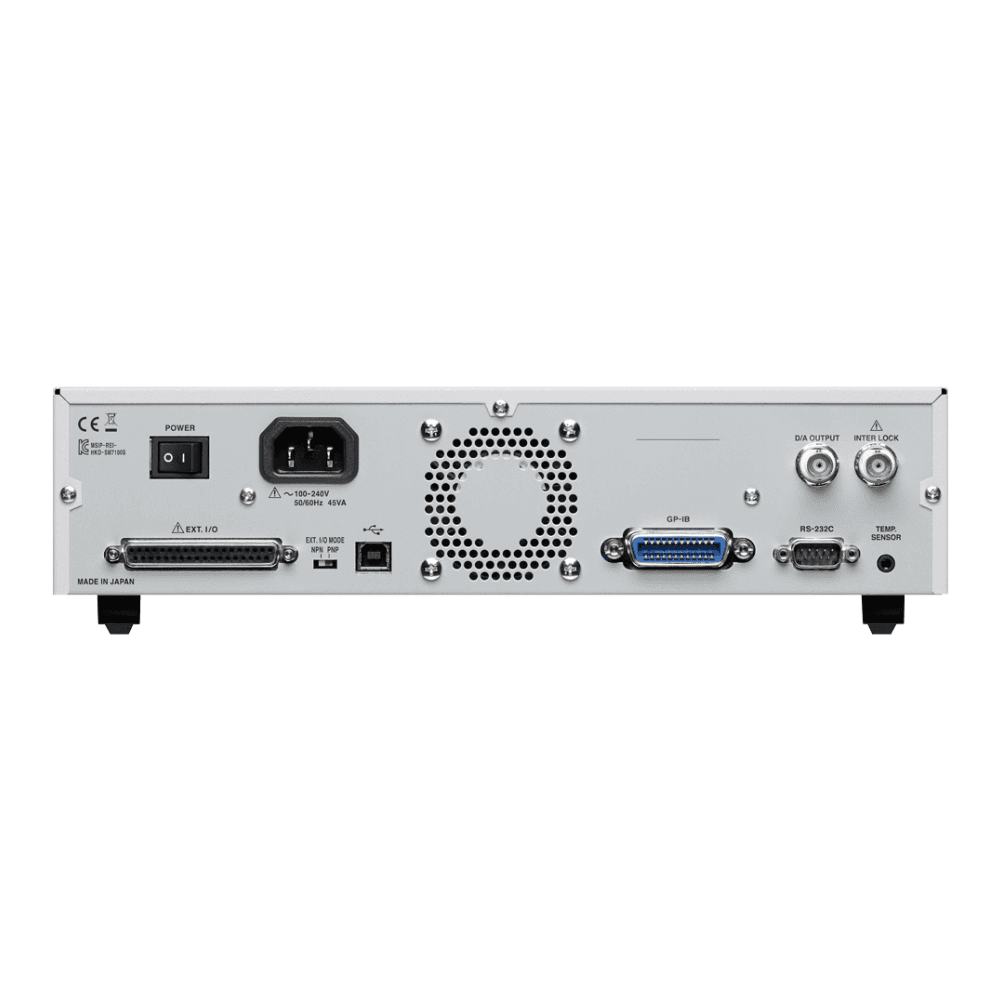

Interfaces	USB, RS-232C, GP-IB, EXT I/O (NPN/PNP can be switched)
Power supply	100 to 240V AC , 50/60 Hz, 45 VA
Dimensions and mass	330 mm (12.99 in)W × 80 mm (3.15 in)H × 450 mm (17.72 in)D, 5.9 kg (208.1 oz)
Included accessories	Power cord ×1, Instruction manual ×1, EXT I/O male connector ×1, Short plug ×1
