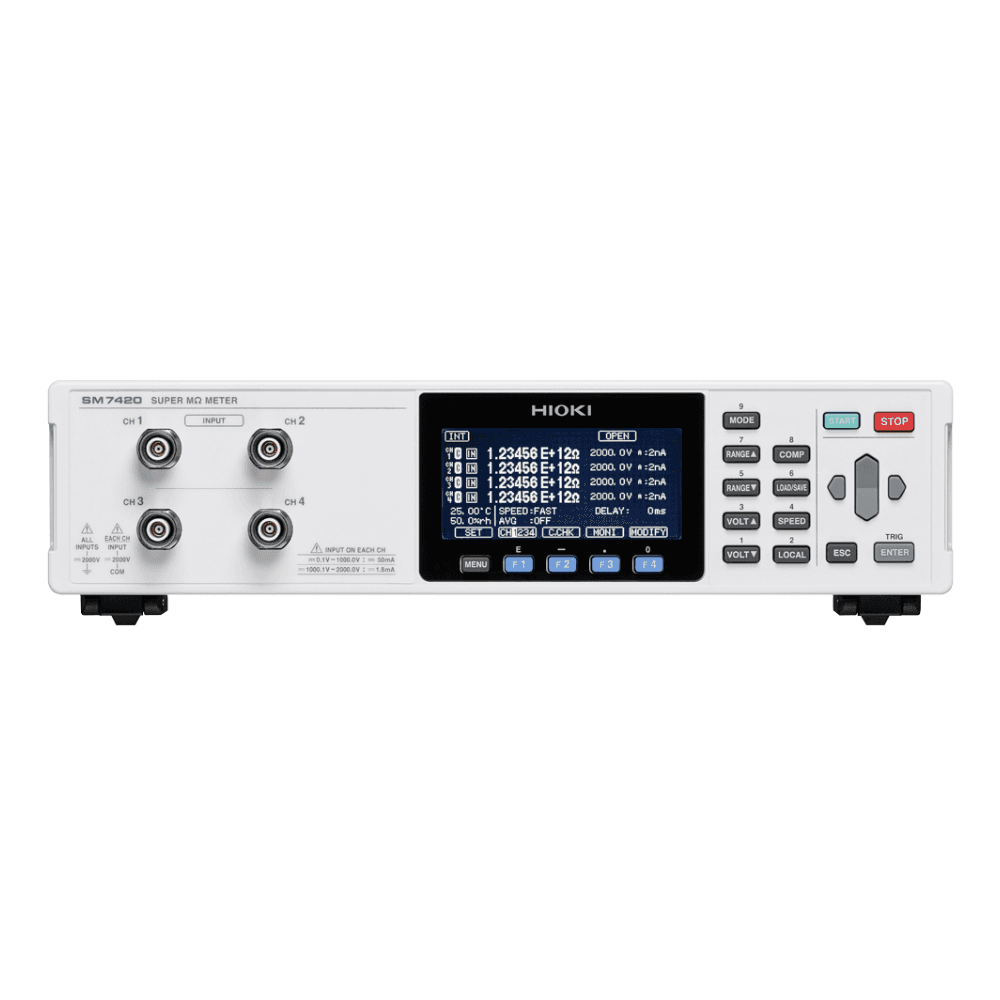

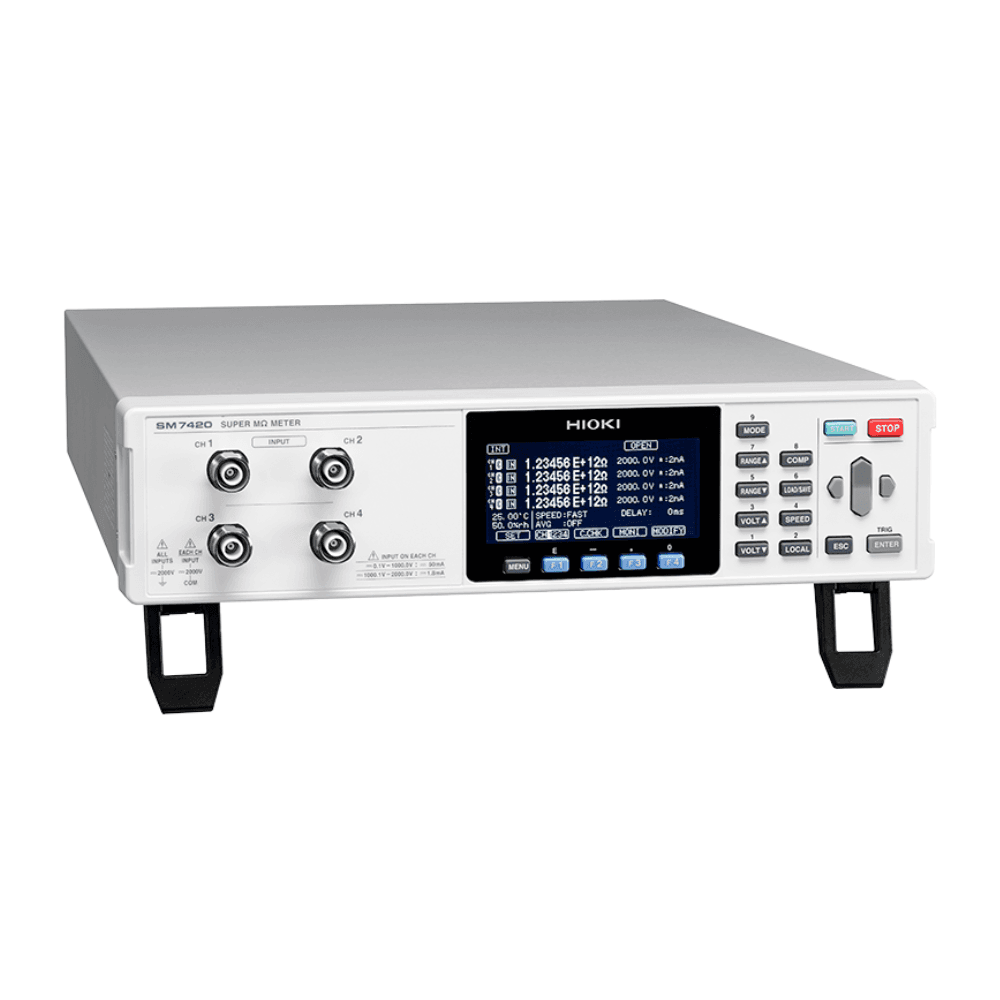

HIOKI SM7420 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

HIOKI

HIOKI SM7420 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

Name: HIOKI SM7420 เครื่องวัดเมกะโอห์ม (Super Megohm Meter)
Brand: HIOKI
SKU: sm7420
Availability: InStoreOnly

SKU

SM7420

Model

SM7420

เครื่องวัดเมกะโอห์ม (Super Megohm Meter) สำหรับวัดค่าความต้านทานสูงและกระแสไฟฟ้าระดับต่ำมาก ด้วยความละเอียดสูงถึงระดับ femtoampere (fA) ตัวเครื่องรองรับการวัดพร้อมกันได้สูงสุด 4 ช่องสัญญาณ ช่วยเพิ่มประสิทธิภาพในการทดสอบและลดเวลาในการตรวจสอบชิ้นงาน อีกทั้งยังมีระบบ Contact Check สำหรับตรวจสอบการสัมผัสของโพรบ เพื่อลดความผิดพลาดระหว่างการวัด ยี่ห้อ HIOKI

ลงทะเบียนขอราคาสินค้า

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

เครื่องวัดเมกะโอห์ม (Super Megohm Meter)

เป็นเครื่อง Super Megohm Meter สำหรับวัดค่าความต้านทานสูงและกระแสไฟฟ้าระดับต่ำมาก ด้วยความละเอียดสูงถึงระดับ femtoampere (fA) ตัวเครื่องรองรับการวัดพร้อมกันได้สูงสุด 4 ช่องสัญญาณ ช่วยเพิ่มประสิทธิภาพในการทดสอบและลดเวลาในการตรวจสอบชิ้นงาน อีกทั้งยังมีระบบ Contact Check สำหรับตรวจสอบการสัมผัสของโพรบ เพื่อลดความผิดพลาดระหว่างการวัด

คุณสมบัติเด่น

วัดกระแสไฟฟ้าระดับต่ำมากได้ละเอียดถึง 0.1 fA
รองรับการวัดความต้านทานสูงมากถึง 2 × 10 ^19 Ω
วัดพร้อมกันได้สูงสุด 4 ช่องสัญญาณ
ความแม่นยำสูงและสัญญาณรบกวนต่ำ
รองรับการวัดความเร็วสูง
มีระบบ Contact Checks
รองรับการเชื่อมต่อกับระบบ Automation มีพอร์ต USB, RS-232C, GP-IB และ EXT I/O สำหรับควบคุมผ่านเครื่องจักรหรือคอมพิวเตอร์

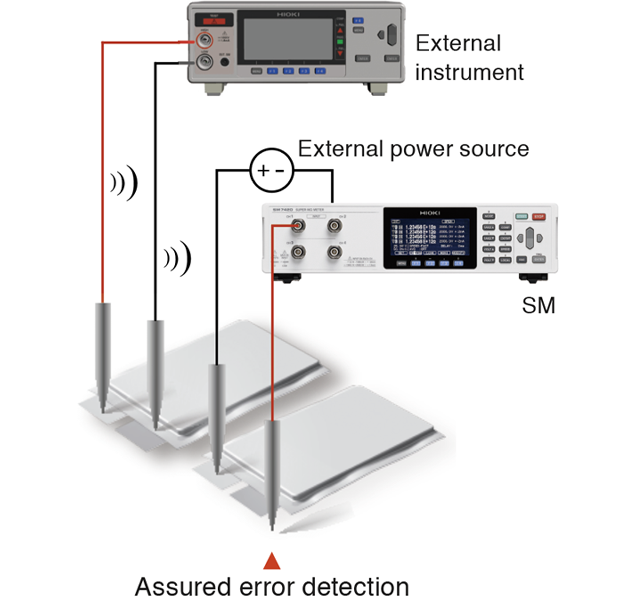

SM7420-04 — มาพร้อมระบบ Contact Check ที่สามารถตรวจจับคาปาซิเตอร์ความจุต่ำเพียงไม่กี่ pF รวมถึงชิ้นงานที่มีค่าความจุต่ำได้อย่างแม่นยำ (ค่าอ้างอิง: 0.1 pF ถึง 99.99 pF)

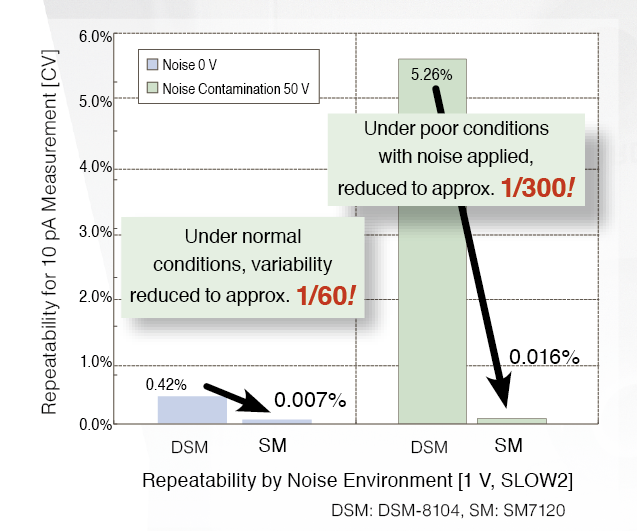

SM7420-05 — เสถียรภาพและความสามารถในการวัดซ้ำ (Repeatability) ต่อสัญญาณรบกวนจากแหล่งจ่ายไฟและสัญญาณรบกวนภายนอกได้รับการปรับปรุงอย่างมาก ด้วยการผสานวงจร Super Megohm Floating แบบใหม่เข้ากับขั้วต่อแบบ Triaxial

ช่วงการวัด

DC current measurement	20 pA range (0.1 fA resolution), Accuracy: ±(2.0 % of rdg. +30 dgt.) 200 pA range (1.0 fA resolution), Accuracy: ±(1.0 % of rdg. +30 dgt.) 2 nA range (10 fA resolution), Accuracy: ±(0.5 % of rdg. +20 dgt.) 20 nA range (100 fA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 nA range (1 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 2 μA range (10 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 20 μA range (100 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 μA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) *2 mA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +30 dgt.) (1) Measurement speed SLOW2 (internal integration time 13PLC) (2) At a temperature of 23 °C ±5 °C with humidity of 85% rh (3) 2 mA range (Measurement speed FAST only)
Resistance measurement capabilities	50 Ω to 2 × 10 ^19 Ω Note: Resistance measurement accuracy is defined by the current range accuracy and voltage setting accuracy.
Measurement time setting	Delay: 0 to 9,999 msec

Power Supply

100 to 240V AC , 50/60 Hz, 45 VA

ขนาดเครื่อง

Dimensions: 330 x 80 x 450 mm
Weight: 6,500 g (6.5 kg)

อุปกรณ์ที่มาในชุด

Main Unit
Power cord ×1
Instruction manual ×1
EXT I/O male connector ×1

อุปกรณ์เสริม

PIN TYPE LEAD (RED) L2230
CLIP TYPE LEAD (RED) L2232
OPEN LEAD (RED) L2234
PIN TYPE LEAD (BLACK) L2231
CLIP TYPE LEAD (BLACK) L2233
OPEN LEAD (BLACK) L2235

Specification

Number of channels	4 ch
DC current measurement	20 pA range (0.1 fA resolution), Accuracy: ±(2.0 % of rdg. +30 dgt.) 200 pA range (1.0 fA resolution), Accuracy: ±(1.0 % of rdg. +30 dgt.) 2 nA range (10 fA resolution), Accuracy: ±(0.5 % of rdg. +20 dgt.) 20 nA range (100 fA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 nA range (1 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 2 μA range (10 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 20 μA range (100 pA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) 200 μA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +10 dgt.) *2 mA range (1 nA resolution), Accuracy: ±(0.5 % of rdg. +30 dgt.) (1) Measurement speed SLOW2 (internal integration time 13PLC) (2) At a temperature of 23 °C ±5 °C with humidity of 85% rh (3) 2 mA range (Measurement speed FAST only)
Resistance measurement capabilities	50 Ω to 2 × 10 ^19 Ω Note: Resistance measurement accuracy is defined by the current range accuracy and voltage setting accuracy.
Measurement time setting	Delay: 0 to 9,999 msec
Functions	CH independent low capacity contact checks, CH independent cable length correction, CH independent jig capacity open compensation, comparator
Display	LCD (8 lines of 30 characters), with backlight, high voltage warning indicator

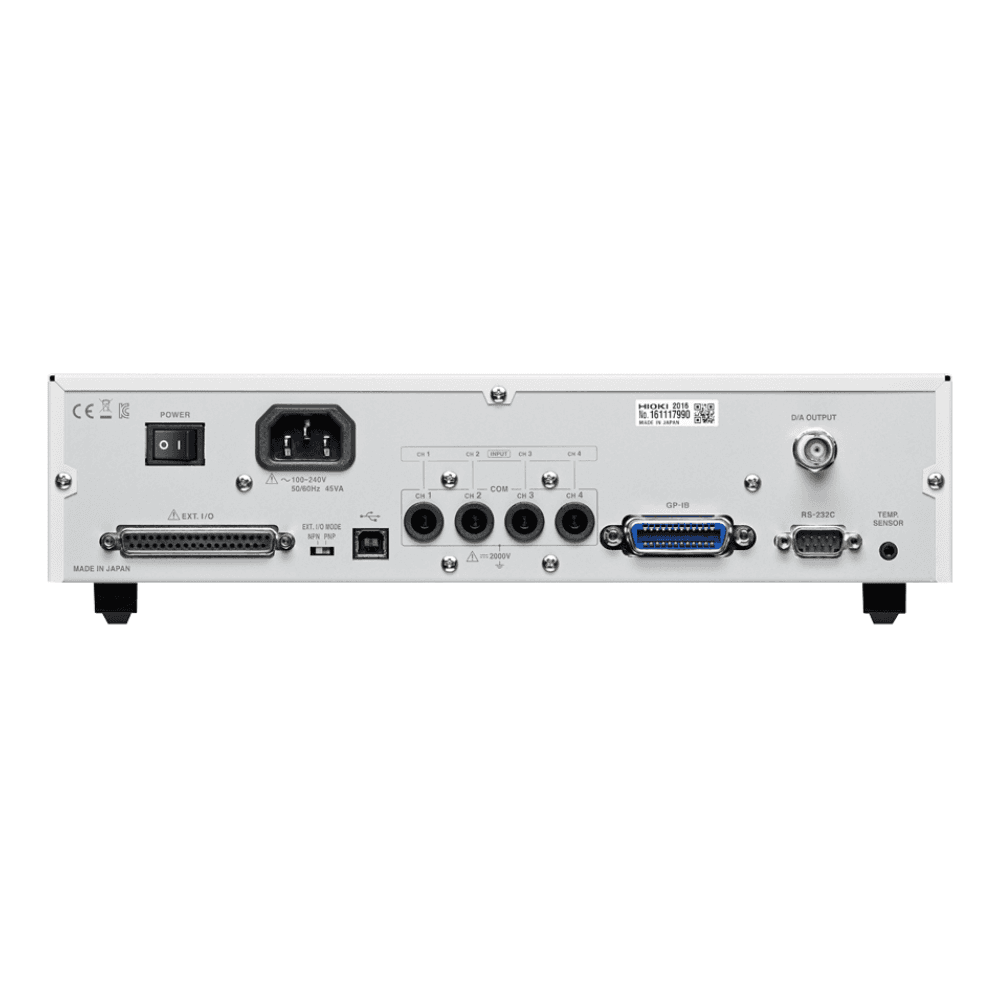

Interfaces	USB, RS-232C, GP-IB, EXT I/O (NPN/PNP can be switched)
Power supply	100 to 240V AC , 50/60 Hz, 45 VA
Dimensions and mass	330 mm (12.99 in)W × 80 mm (3.15 in)H × 450 mm (17.72 in)D, 6.5 kg (229.3 oz)
Included accessories	Power cord ×1, Instruction manual ×1, EXT I/O male connector ×1
