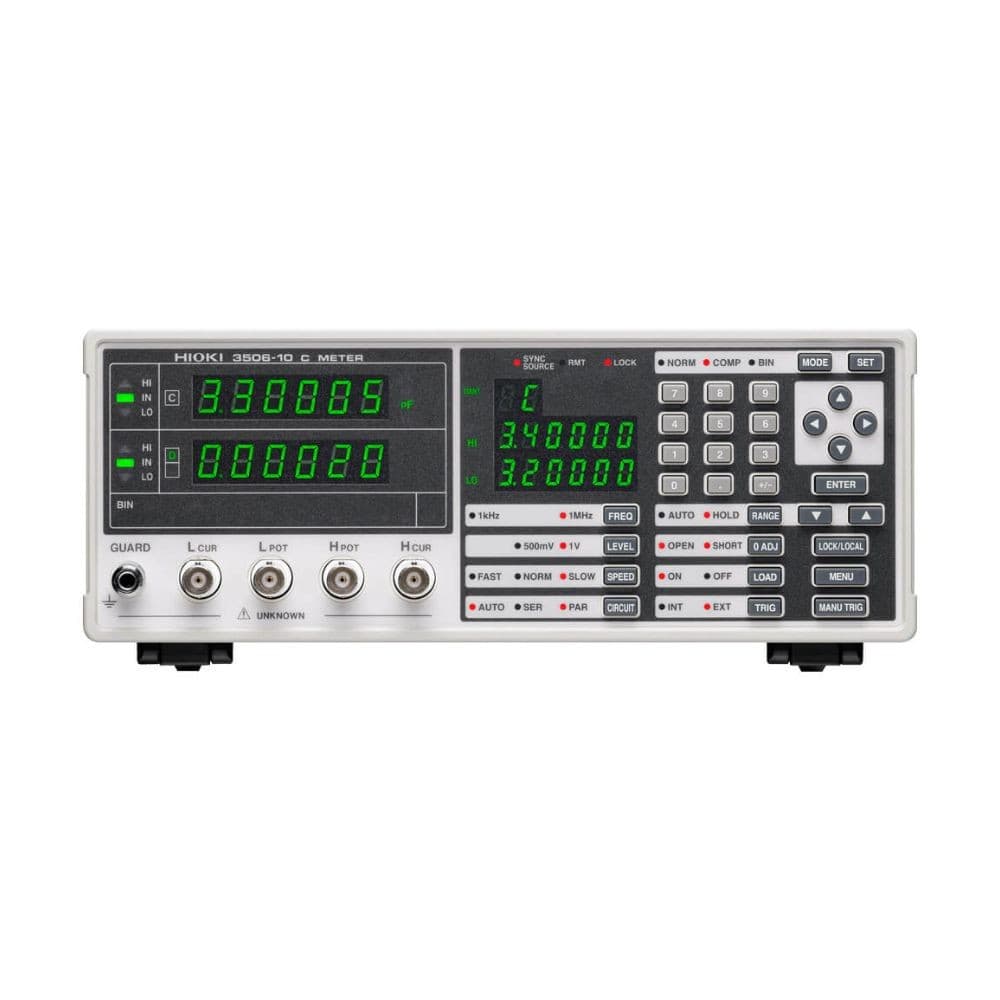

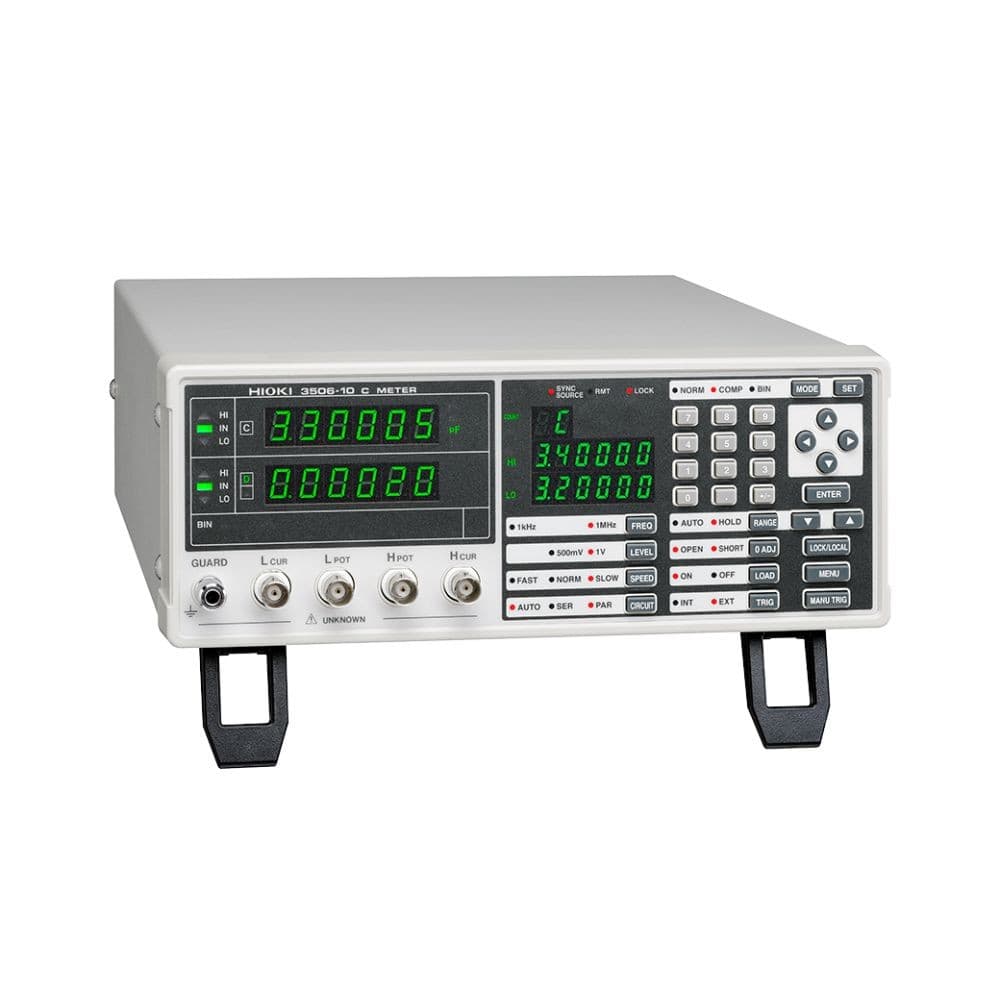

HIOKI 3506-10 เครื่องวัดค่าความจุไฟฟ้า (Capacitance Meter)
3506-10
3506-10
เครื่องวัดค่าความจุไฟฟ้า (Capacitance Meter) ออกแบบมาสำหรับการวัดค่าคาปาซิเตอร์ความเร็วสูงในสายการผลิต โดยเฉพาะ MLCC (Multi-Layer Ceramic Capacitors) ซึ่งสามารถติดตั้งใช้งานร่วมกับเครื่องคัดแยกและเครื่อง Taping Machine ได้โดยตรง ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องวัดค่าความจุไฟฟ้า (Capacitance Meter)
C METER (Capacitance Meter) ออกแบบมาสำหรับการวัดค่าคาปาซิเตอร์ความเร็วสูงในสายการผลิต โดยเฉพาะ MLCC (Multi-Layer Ceramic Capacitors) ซึ่งสามารถติดตั้งใช้งานร่วมกับเครื่องคัดแยกและเครื่อง Taping Machine ได้โดยตรง
คุณสมบัติเด่น
ความถี่ในการวัด 2 ค่า คือ 1 kHz และ 1 MHz
ความเร็วในการวัดสูงสุดเพียง 0.6 ms (Analog Measurement Time) ที่ความถี่ 1 MHz
ความแม่นยำพื้นฐาน Capacitance: ±0.14% rdg. (Typical) และ Dissipation Factor (D): ±0.0013
รองรับการวัด Capacitance (C), Dissipation Factor (D หรือ tanδ), Quality Factor (Q)
ช่วงการวัด Capacitance กว้างตั้งแต่ 0.001 fF to 15.0000 μF
มีฟังก์ชัน BIN Comparator สำหรับคัดแยกชิ้นงานอัตโนมัติ
การใช้งาน
วัดค่าความจุไฟฟ้า (Capacitance) ของคาปาซิเตอร์
คัดแยกคาปาซิเตอร์ตามค่าที่กำหนด (BIN Sorting)
ตรวจสอบคุณภาพของ MLCC ในสายการผลิต
ใช้งานในโรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องการความเร็วและความแม่นยำสูง
ช่วงการวัด
Measurement range | C: 0.001 fF to 15.0000 μF, D: 0.00001 to 1.99999, Q: 0.0 to 19999.9 | |||||
|---|---|---|---|---|---|---|
Basic accuracy | (Typ.) C: ±0.14 % rdg., D: ±0.0013 | |||||
Measurement frequency | 1 kHz, 1 MHz | |||||
Power Supply
Selectable from 100, 120, 220 or 240 V AC ±10 %, 50/60 Hz 40 VA max.
ขนาดเครื่อง
Dimensions: 260 × 100 × 298 mm
Weight: 4,800 g
อุปกรณ์ที่มาในชุด
Power cord × 1
Instruction manual × 1
Spare fuse × 1
Specification
Measurement parameters | C (Capacitance), D (loss coefficient, tan δ), Q (1/tan δ) | |||||
|---|---|---|---|---|---|---|
Measurement range | C: 0.001 fF to 15.0000 μF, D: 0.00001 to 1.99999, Q: 0.0 to 19999.9 | |||||
Basic accuracy | (Typ.) C: ±0.14 % rdg., D: ±0.0013 | |||||
Measurement frequency | 1 kHz, 1 MHz | |||||
Measurement signal level | 500 mV, 1 V rms | |||||
Output impedance | 1 Ω (at 1 kHz in 2.2 μF and higher ranges), 20 Ω (in ranges other than the above) | |||||
Display | LED (six digits, full scale count depends on measurement range) | |||||
Measurement time | 1.5 ms: 1 MHz, 2.0 ms: 1 kHz (Typ. value. Depends on measurement configuration settings) | |||||
Functions | BIN (measurement values can be classified by rank), Trigger-synchronous output, Setting configurations can be stored, Comparator, Averaging, Low-C reject (bad contact detection), Chatter detection, Current detection circuit monitoring, Applied voltage value monitoring, EXT. I/O, RS-232C, GP-IB | |||||
Power supply | Selectable from 100, 120, 220 or 240 V AC ±10 %, 50/60 Hz 40 VA max. | |||||
Dimensions and mass | 260 mm (10.24 in) W × 100 mm (3.94 in) H × 298 mm (11.73 in) D, 4.8 kg (169.3 oz) | |||||
Included accessories | Power cord × 1, Instruction manual × 1, Spare fuse × 1 | |||||
