HIOKI VT1005 AC/DC High Voltage Divider สำหรับใช้งานร่วมกับ Power Analyzer เพื่อขยายขีดความสามารถในการวัดแรงดันไฟฟ้าสูงได้อย่างปลอดภัยและแม่นยำ เหมาะสำหรับการทดสอบและวิเคราะห์ระบบพลังงานไฟฟ้าสมัยใหม่ เช่น อินเวอร์เตอร์ มอเตอร์ขับเคลื่อน รถยนต์ไฟฟ้า (EV) ระบบพลังงานหมุนเวียน ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

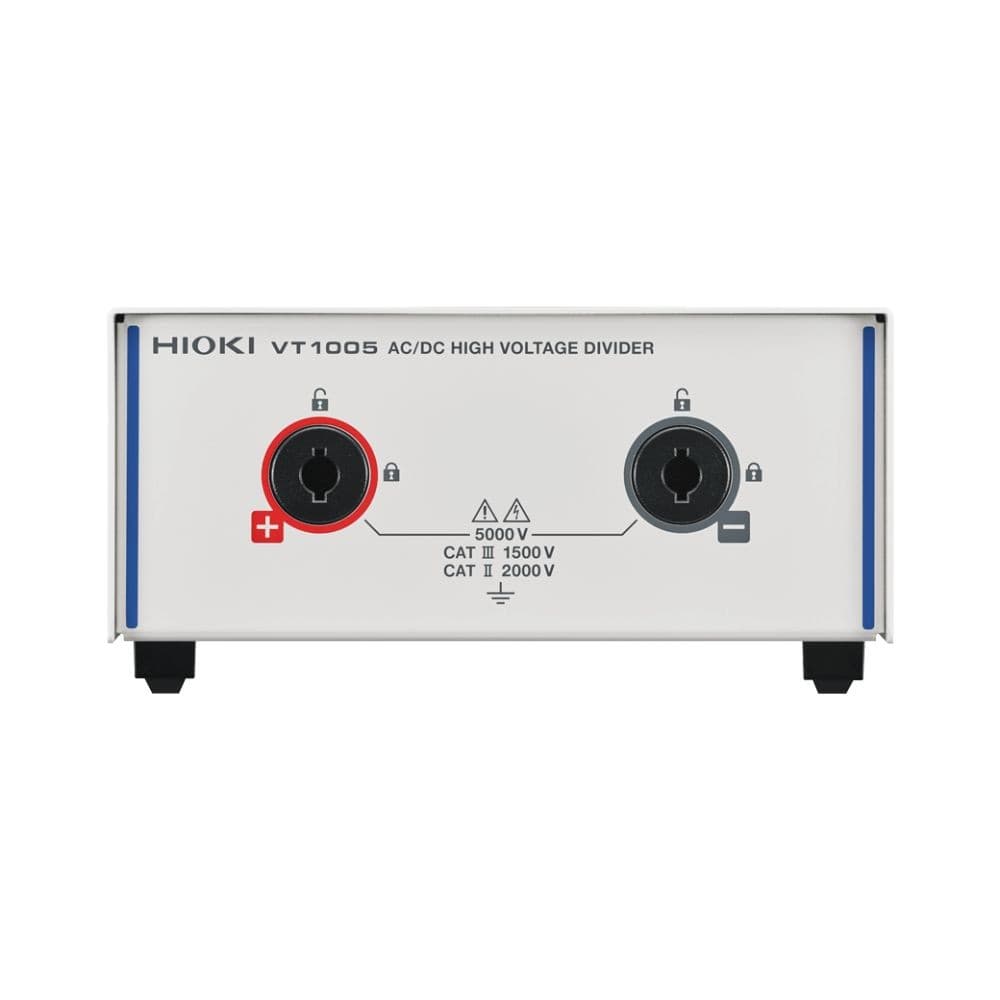

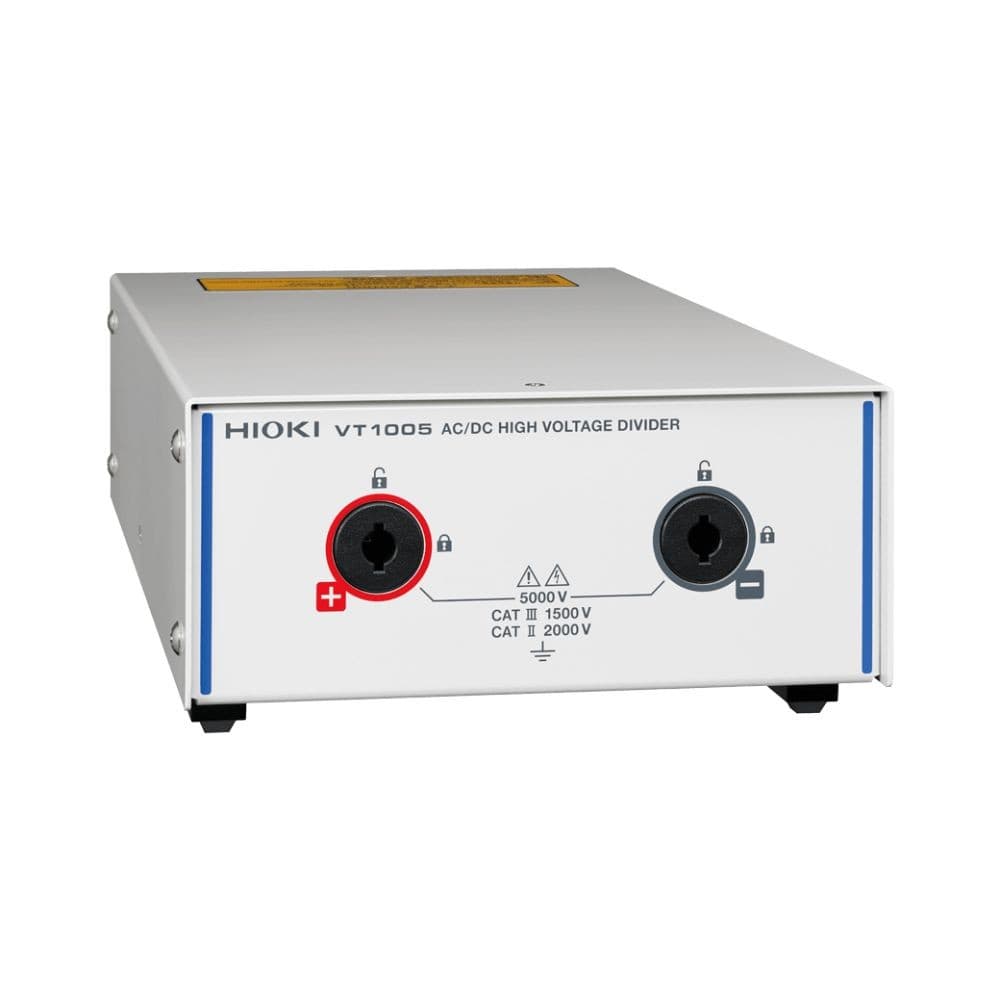

ตัวแบ่งแรงดันไฟฟ้าแรงสูง AC/DC High Voltage Divider
High Voltage Divider สำหรับใช้งานร่วมกับ Power Analyzer เพื่อขยายขีดความสามารถในการวัดแรงดันไฟฟ้าสูงได้อย่างปลอดภัยและแม่นยำ รองรับแรงดันไฟฟ้าสูงสุดถึง 5,000 V AC/DC พร้อมช่วงความถี่กว้างตั้งแต่ DC ถึง 4 MHz
เหมาะสำหรับการทดสอบและวิเคราะห์ระบบพลังงานไฟฟ้าสมัยใหม่ เช่น อินเวอร์เตอร์ มอเตอร์ขับเคลื่อน รถยนต์ไฟฟ้า (EV) ระบบพลังงานหมุนเวียน
คุณสมบัติเด่น
รองรับการวัดแรงดันไฟฟ้าสูงได้ถึง 5,000 V AC/DC

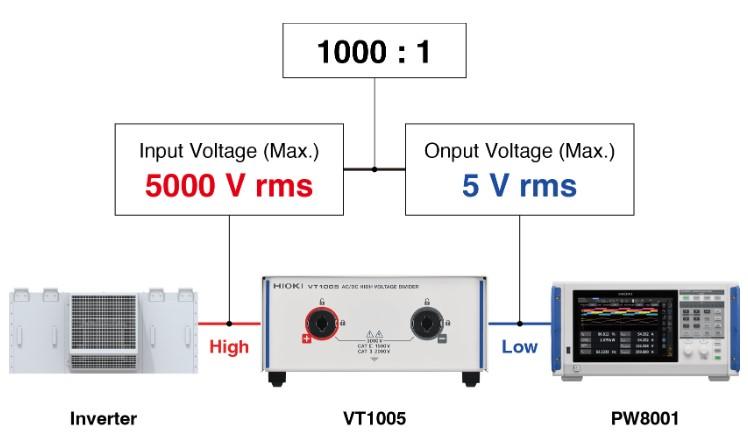

อัตราส่วนการแบ่งแรงดัน 1000:1 ช่วยให้เชื่อมต่อกับ Power Analyzer ได้อย่างปลอดภัย
ให้ความแม่นยำสูงทั้งการวัดแรงดัน AC และ DC รองรับงานวิเคราะห์ประสิทธิภาพพลังงานที่ต้องการความน่าเชื่อถือ
รองรับการวัดสัญญาณตั้งแต่ DC ถึง 4 MHz
ออกแบบให้มีความสามารถในการลดผลกระทบจากสัญญาณรบกวน (Noise) ช่วยเพิ่มความถูกต้องของผลการวัด
เหมาะสำหรับงานวิจัย พัฒนา และทดสอบระบบพลังงานไฟฟ้า เช่น อินเวอร์เตอร์ มอเตอร์ขับเคลื่อน รถยนต์ไฟฟ้า (EV) และอุปกรณ์อิเล็กทรอนิกส์กำลัง

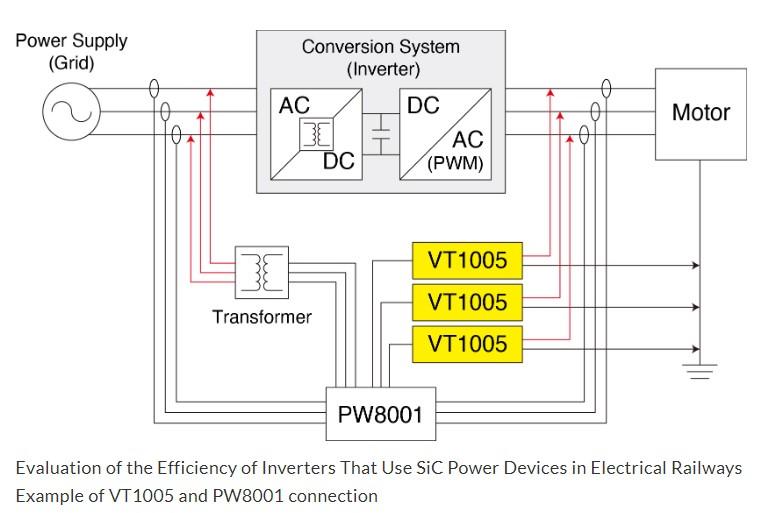

ใช้งานร่วมกับ Power Analyzer
ช่วงการวัด
Frequency | Amplitude | Phase |
|---|---|---|
DC | 0.03% + 0.05% | – |
DC < f < 30 Hz | 0.2% + 0.1% | ±0.1° |
30 Hz ≤ f < 45 Hz | 0.1% + 0.1% | ±0.1° |
45 Hz ≤ f ≤ 66 Hz | 0.02% + 0.02% | ±0.06° |
66 Hz < f ≤ 100 Hz | 0.1% + 0.02% | ±0.12° |
100 Hz < f ≤ 1 kHz | 0.1% + 0.02% | ±0.2° |
1 kHz < f ≤ 5 kHz | 0.15% + 0.02% | ±0.4° |
5 kHz < f ≤ 50 kHz | 0.15% + 0.02% | ±(0.08 × f kHZ)° |
50 kHz < f ≤ 100 kHz | 0.5% + 0.02% | ±(0.08 × f kHZ)° |
100 kHz < f ≤ 300 kHz | 1.5% + 0.5% | ±(0.08 × f kHZ)° |
300 kHz < f ≤ 1 MHz | 5.0% + 0.5% | ±(0.08 × f kHZ)° |
Frequency band | 4 MHz（-3 dB Typical） | – |

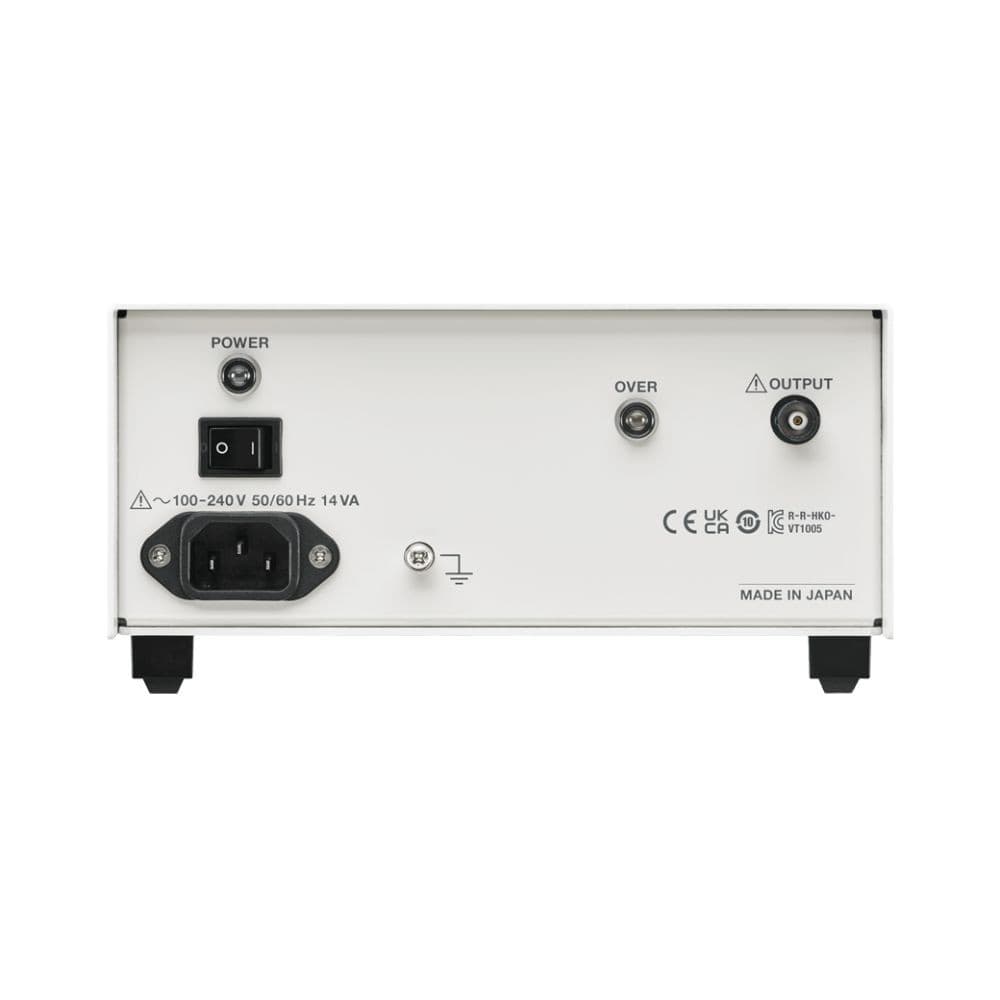

Power Supply
100 V to 240 V AC (50/60 Hz)
ขนาดเครื่อง
Dimensions: 195 × 83.2 × 346 mm
Weight: 2,200 g (2.2 kg)
อุปกรณ์ที่มาในชุด
- L1050-01 Voltage Cord ×1 (1.6 m/ 5.25 ft)
- L9217 Connection Cord ×1 (insulated BNC, 1.6 m/ 5.25 ft)
- 9704 Conversion Adapter ×1 (insulated-female BNC-to-banana plug)
- Power cord ×1
Specification
Maximum rated voltage | 5000 V rms, ±7100 V peak (*1) |
|---|---|
Maximum rated voltage | No measurement category: 5000 V AC/DC (*2) |
Voltage dividing ratio | 1000：1 |
Measurement accuracy | ±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz) |
Frequency | Band where amplitude falls within ±0.1% range: 200 kHz (typical) |
Measurement bandwidth | DC to 4 MHz (Amplitude and phase accuracy specified up to 1 MHz) |
Common-mode voltage | 50 Hz/60 Hz: 90 dB（Typical） |
Measurement method | Differential input |
Operating temperature and humidity range | -10°C to 50°C (14°F to 122°F), 80% RH or less (non-condensing) |
Storage temperature and humidity range | −20°C to 60°C (-4°F to 140°F), 80% RH or less (non-condensing) |
Standards | Safety: EN 61010 |
Power supply | 100 V to 240 V AC (50/60 Hz) |
Dimensions and Weight | Approx. 195.0 mm (7.68 in) W × 83.2 mm (3.28 in) H × 346.0 mm (13.62 in) D mm |
Included accessories | - L1050-01 Voltage Cord ×1 (1.6 m/ 5.25 ft) |
*1:Within the frequency derating range
No measurement category: Applicable to the measurement of circuits that are not directly connected to the main power supply.
EXAMPLE: Measurement on the secondary-side equipment from the socket outlet of fixed installation through a transformer, etc.
*2:±7100 V peak, Anticipated transient overvoltage 0 V
*3:Anticipated transient overvoltage 12000 V
*4:Anticipated transient overvoltage 10000 V
*5:After phase correction by the power analyzer
