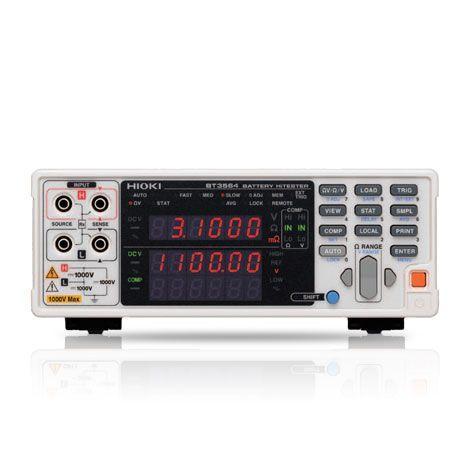

เครื่องทดสอบแบตเตอรี่แบบตั้งโต๊ะ (BATTERY HiTESTER) รองรับการวัดแรงดันไฟฟ้าได้สูงสุด 1000V เหมาะสำหรับใช้วัดในไลน์การผลิตแบตเตอรี่ EV, PHEV Built-in ฟังก์ชั่นลดการ spark ของไฟฟ้าในการวัด ยี่ห้อ Hioki, Japan
BT3564 ฟังก์ชั่นการวัด
วัดค่าได้พร้อมกันทั้ง ความต้านทานภายใน และ แรงดันไฟฟ้าของแบตเตอรี่
BT3564 จุดเด่น
BT3564 สามารถวัดค่าได้พร้อมกันทั้ง ความต้านทานภายใน และ แรงดันไฟฟ้าของแบตเตอรี่ ด้วยค่า input voltage สูงสุดถึง 1000V
ซึ่ง BT3564 เหมาะสำหรับการตรวจสอบแบตเตอรี่ที่มีการขนส่งหรือการตรวจสอบแบตเตอรี่ที่มีแรงดันไฟฟ้าสูงอย่างเช่น EV และ PHEV เป็นต้น
BT3564 ช่วงการวัด
Measurement signals Resistance, Voltage
Measurement method Four-terminal AC method (1 kHz ±0.2 Hz)
Measurement range
Resistance measurement range: 0 Ω to 3.1 Ω (Minimum resolution 0.1 μΩ)
Voltage measurement range: DC 0 V to ±999.999 V (Minimum resolution 10 μV)
Voltage display range: ±1100.00 V
Resistance measurement range 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3000 Ω
Voltage measurement rage 10 V / 100 V / 1000 V
DC Input resistance 5 MΩ
Open-circuit terminal voltage 25 Vpeak
Function Ω V / Ω / V
Maximum input voltage
±1000 V DC rated input voltage
±1000 V DC maximum rated voltage to ground
BT3564 Power Supply
AC100 V to 240 V (50/60Hz), 30 VA
BT3564 ขนาดสินค้า
215 x 80 x 329mm / 2600g
BT3564 อุปกรณ์ที่มาในชุด
Power cord x 1
Instruction manual x 1
Usage precautions x 1
BT3564 อุปกรณ์เสริม
L2110 PIN TYPE LEAD
L2100 PIN TYPE LEAD
Z5038 ZERO ADJUSTMENT BOARD
9772-90 TIP PIN
9770 PIN TYPE LEAD
9771 PIN TYPE LEAD
L2107 CLIP TYPE LEAD
9453 FOUR TERMINAL LEAD
9467 LARGE CLIP TYPE LEAD
9637 RS-232C CABLE
9151-02 GP-IB CONNECTOR CABLE
BT3564 ข้อมูลจำเพาะ
Sampling rate Three steps – FAST/MEDIUM/SLOW
Response time 700 ms for mcasurements
Zero-adjustment 1000 count range (both resistance and voltage)
Triggering Internal or external
Delay time On/off, 0 to 9.999 seconds
Averaging samples On/off, 2 to 17 samples
Comparator function
Judges:Hi/IN/Lo (Resistance and voltage measurement values are independently judged)
PASS/FAIL decision: AND calculation of resistance and voltage measurement results (EXT. I/O output)
Statistical calculations
Total data count; valid data count; maximum, minimum and average values; standard deviation; population standard deviation and process capability indices (Cp, CpK)
Measurement value output Measurement values are output via RS-232C upon trigger input
Measurement value storage Up to 400 measurements
Panel save function
Up to 126 configuration setting
Measurement function, resistance measurement range, voltage measurement range, auto-range setting, zeroadjust setting data, sampling rate, trigger source, delay setting, averaging and comparator settings, statistical calculation setting, display switching and key-lock.
Analog output
Output value: Measured resistance (displayed value)
Output voltage: DC 0 V to DC 3.1 V
Other functions Measurement error detection, self-calibration, key-lock, power frequency setting, reset
Interface RS-232C, GP-IB, EXT.I/O, analog output
Operating temperature & humidity 0°C to 40°C, 80% rh or less (non-condensating)
Storage temperature & humidity -10°C to 50°C, 80% rh or less (non-condensating)
Operating conditions Indoors, below 2000 m ASL
Applicable standards Safety:EN61010, EMC:EN61326 Class A
