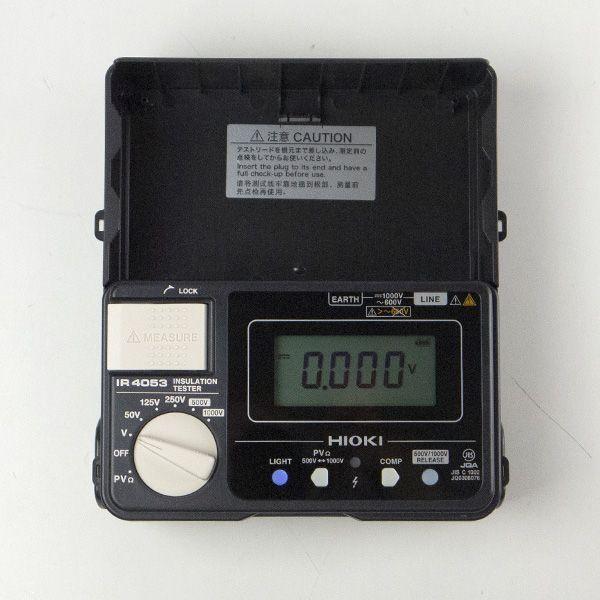

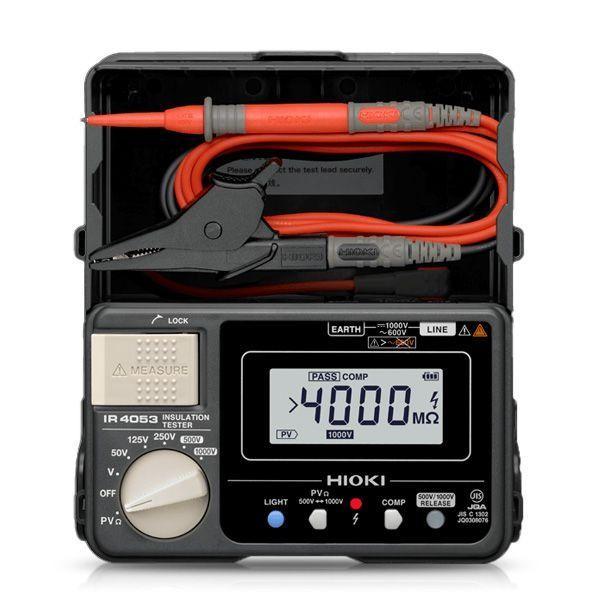

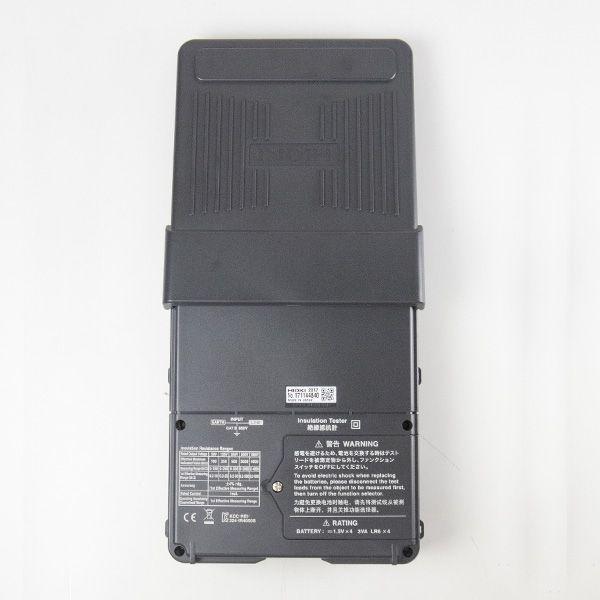

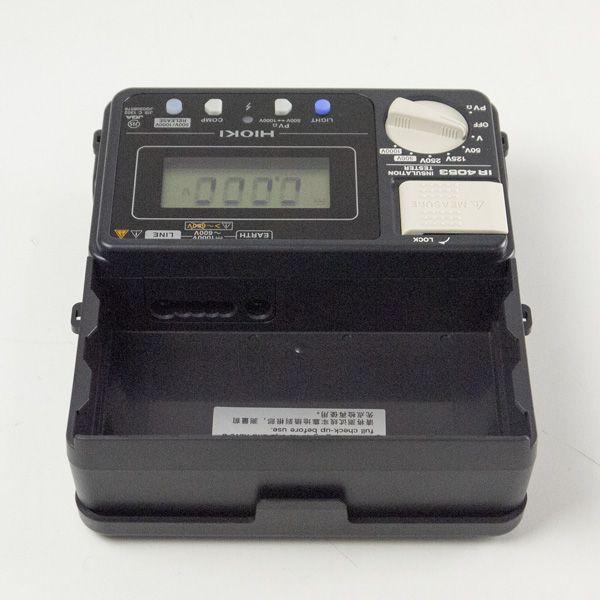

HIOKI IR4053-10 เครื่องทดสอบความเป็นฉนวน

IR4053-10 | ฟังก์ชั่นการวัด

Insulation Resistance Measurement

Voltage Measurement

PVΩ Measurement

IR4053-10 | จุดเด่น

Backlight

Drop proof : 1M

Battery power indicator

Auto power off : 10 minutes

Live circuit indicator

Auto. electric discharge

Comparator

Auto. DC/ AC detection

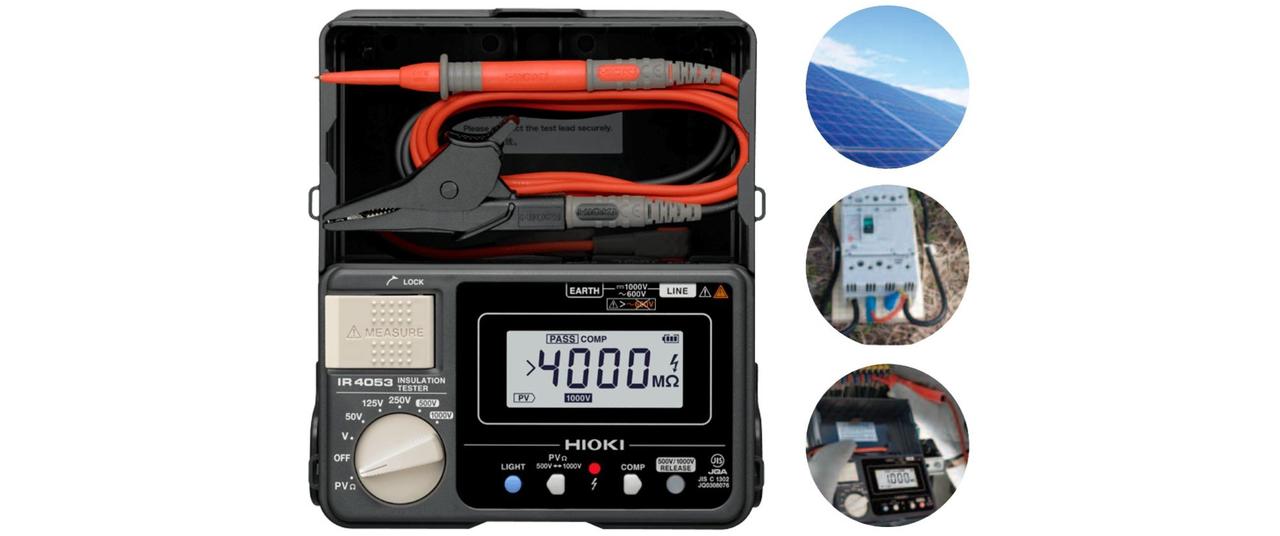

IR4053 ซึ่งออกแบบมาสำหรับ PV สามารถวัดความต้านทานของฉนวนได้อย่างแม่นยำ โดยไม่ได้รับผลกระทบทางไฟฟ้าจาก PV

โดยปกติ ในการวัดความต้านทานของฉนวนของ PV ได้อย่างแม่นยำ เราจำเป็นต้องลัดวงจรวงจรเพื่อได้ค่าที่แม่นยำ ด้วยโหมดการวัด PV ของ IR4053 ไม่จำเป็นต้องลัดวงจร

IR4053-10 | ช่วงการวัด

PVΩ measurement Range : 2000MΩ (500VDC) / 4000MΩ (1000VDC)

Insulation Resistance Measurement Range : 100MΩ (50VDC) / 250MΩ (125VDC) / 500MΩ (250VDC) / 2000 MΩ (500VDC) / 4000 MΩ (1000VDC)

DC voltage Range : 4.2V  to 1000V, 4 ranges

AC voltage range : 420V / 600V, 50/60 Hz

IR4053-10 | Power Supply

AA alkaline batteries (LR6) ×4, Continuous operating time: Approx. 20 hours (based on in-house tests)

IR4053-10 | ขนาดสินค้า

159 mm (6.26 in) W × 177 mm H (6.97 in) H × 53 mm (2.09 in) D, Approx. 600 g (21.2 oz) (including batteries, excluding test lead)

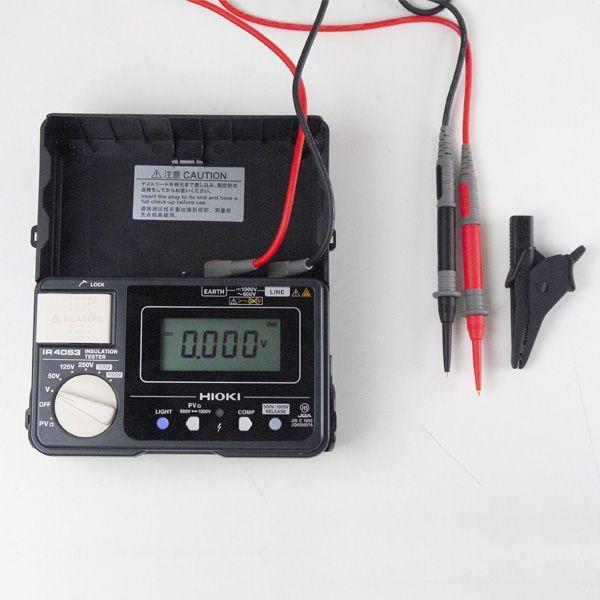

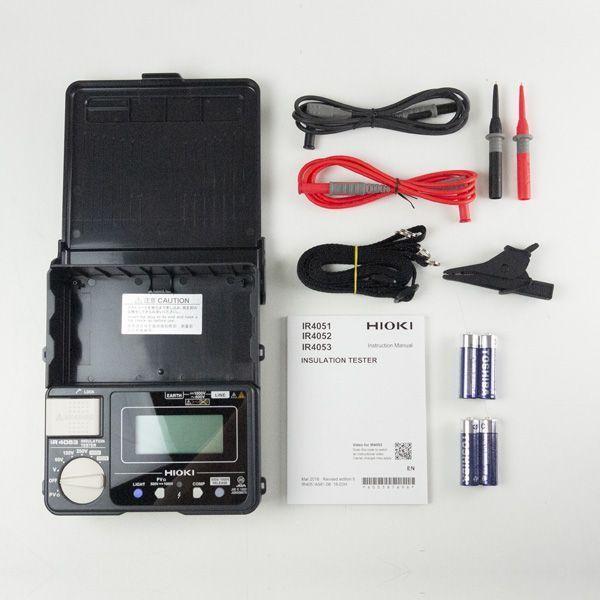

IR4053-10 | อุปกรณ์ที่มาในชุด

TEST LEAD L9787 x 1
Neck strap x1
Instruction manual x1
LR6 alkaline battery × 4

IR4053-10 | อุปกรณ์เสริม

TEST LEAD SET WITH REMOTE SWITCH L9788-11

BREAKER PIN L9788-92

TEST LEAD WITH REMOTE SWITCH (RED) L9788-10

TIP PIN L9788-90

TEST LEAD L9787

BREAKER PIN L9787-91

MAGNETIC ADAPTER 9804-02

IR4053-10 | ข้อมูลจำเพาะ

Basic specifications: PVΩ measurement

Rated output voltage: 500VDC / 1000VDC

Effective maximum indicated value: 2000MΩ / 4000 MΩ

Measuring range/ Accuracy: 0.200 to 500 MΩ / ±4% rdg., 501 to 2000 MΩ / ±8% rdg.0.200 to 1000 MΩ / ±4% rdg., 1010 to 4000 MΩ / ±8% rdg.

Other measuring range / Accuracy: 0 to 0.199 MΩ / ±2% rdg. ±6 dgt.

Basic specifications: Insulation resistance measurement

Rated output voltage: 50VDC / 125VDC / 250VDC / 500VDC / 1000VDC

Effective maximum indicated value: 100MΩ / 250MΩ / 500MΩ / 2000MΩ / 4000MΩ

Accuracy 1st effective measuring range MΩ: ±4% rdg. 0.200 to 10.00 / ±4% rdg. 0.200 to 25.0 / ±4% rdg. 0.200 to 50.0 / ±4% rdg. 0.200 to 500 / ±4% rdg. 0.200 to 1000

Lower limit resistance: 0.05 MΩ / 0.125 MΩ / 0.25 MΩ / 0.5 MΩ / 1 MΩ

DC voltage range: 4.2 V (0.001 V resolution) to 1000 V (1 V resolution), 4 ranges, Accuracy: ±1.3% rdg. ±4 dgt., (Ranges in excess of 1000 V are not guaranteed for accuracy.)

AC voltage range: 420 V (0.1 V resolution)/600 V (1 V resolution), 2 ranges, 50/60 Hz, Accuracy: ±2.3% rdg. ±8 dgt., (Ranges in excess of 600 V are not guaranteed for accuracy.)

Display: Semi-transmissive FSTN LCD with back lighting, Backlight

Response time: Insulation resistance range: 1 second, PVΩ function: 4 seconds (based on in-house tests)

Other functions: Live circuit indicator, automatic electric discharge, automatic DC/AC detection, comparator, drop proof, auto power save

Power supply: AA alkaline batteries (LR6) ×4, Continuous operating time: Approx. 20 hours (based on in-house tests)

Dimensions and mass: 159 mm (6.26 in) W × 177 mm H (6.97 in) H × 53 mm (2.09 in) D, Approx. 600 g (21.2 oz) (including batteries, excluding test lead)

Included accessories: TEST LEAD L9787 ×1, Neck strap ×1, Instruction manual ×1, AA alkaline batteries (LR6) ×4

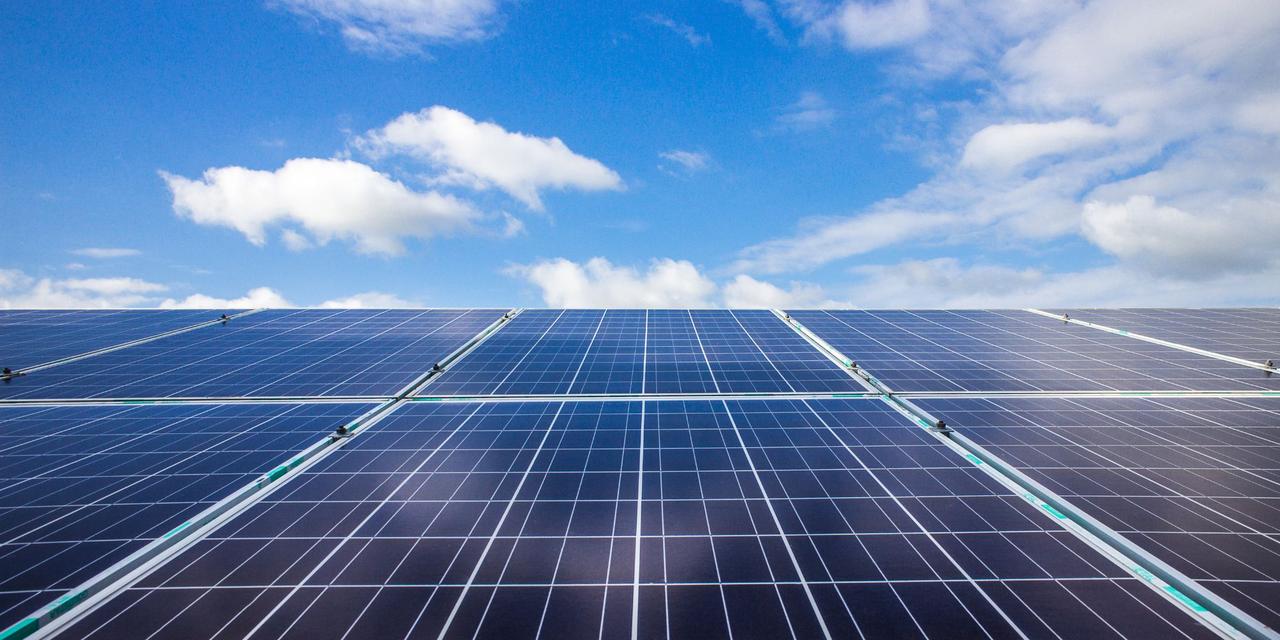

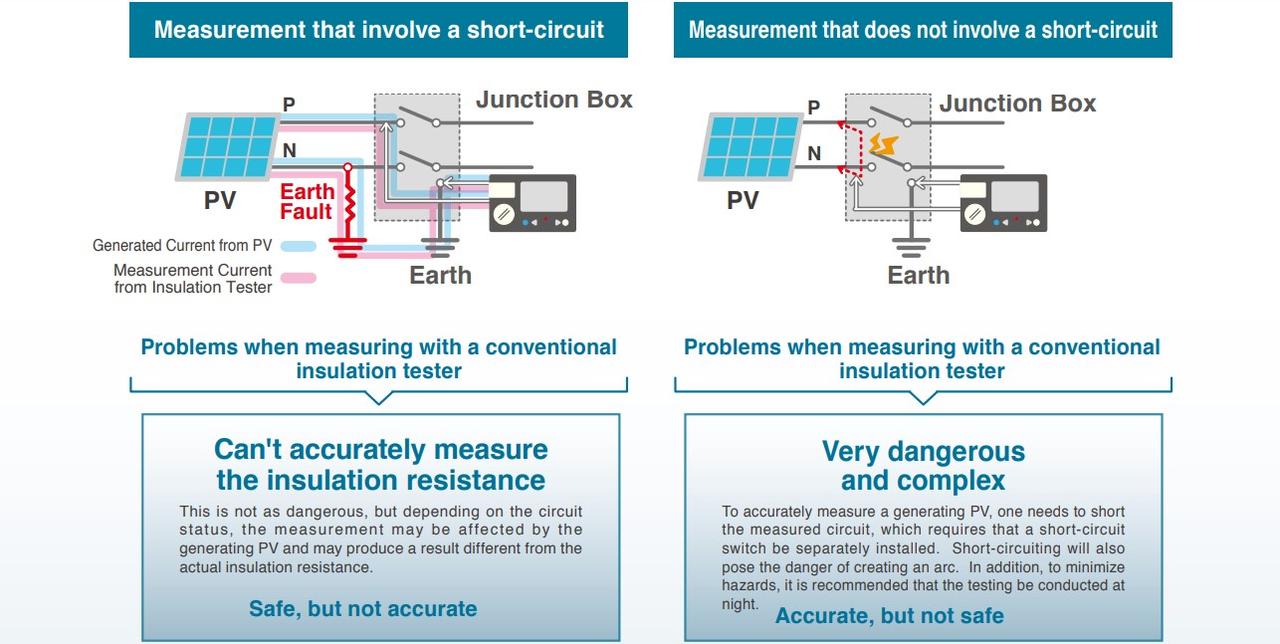

อะไรคือปัญหาของเครื่องทดสอบฉนวนแบบเดิมสำหรับงาน Solar cell ?

ปัญหากับเครื่องมือทดสอบฉนวนแบบเดิมและวิธีการวัด 2 วิธีที่กำหนดโดยแนวทางที่เป็นที่ยอมรับ

Measurement that does not involve a short-circuit

This is not as dangerous, but depending on the circuit status, the measurement may be affected by the generating PV and may produce a result different from the actual insulation resistance.

Measurement that involve a short-circuit

To accurately measure a generating PV, one needs to short the measured circuit, which requires that a short-circuit switch be separately installed. Short-circuiting will also pose the danger of creating an arc. In addition, to minimize hazards, it is recommended that the testing be conducted at night.
