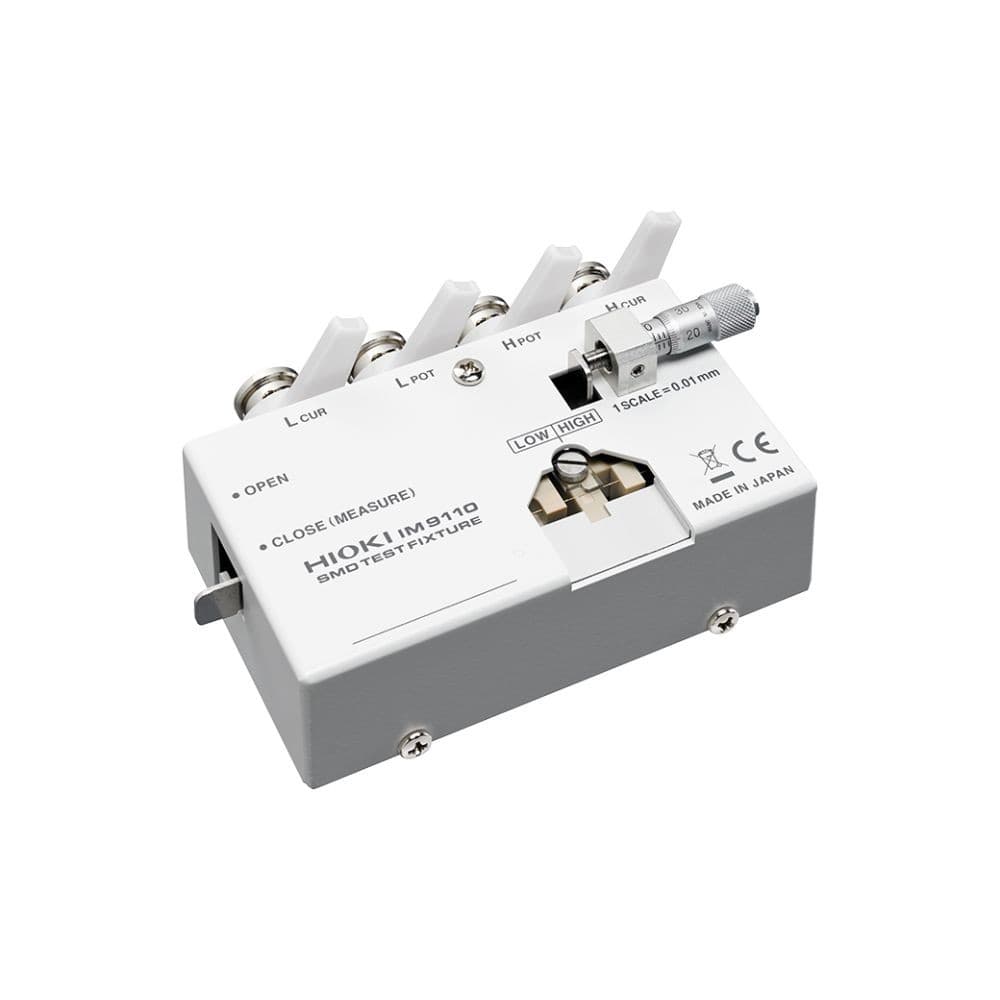

HIOKI IM9110 Test Fixture for Measuring Ultra Small
IM9110
IM9110
Test Fixture for Measuring Ultra Small สำหรับวัดชิ้นส่วน SMD ขนาดเล็กมาก โดยใช้ร่วมกับเครื่องวัด LCR meter หรือ Impedance analyzer ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Test Fixture for Measuring Ultra Small
เป็น Test Fixture สำหรับวัดชิ้นส่วน SMD ขนาดเล็กมาก โดยใช้ร่วมกับเครื่องวัด LCR meter หรือ Impedance analyzer
คุณสมบัติเด่น
โครงสร้างแบบ 2-terminal contact

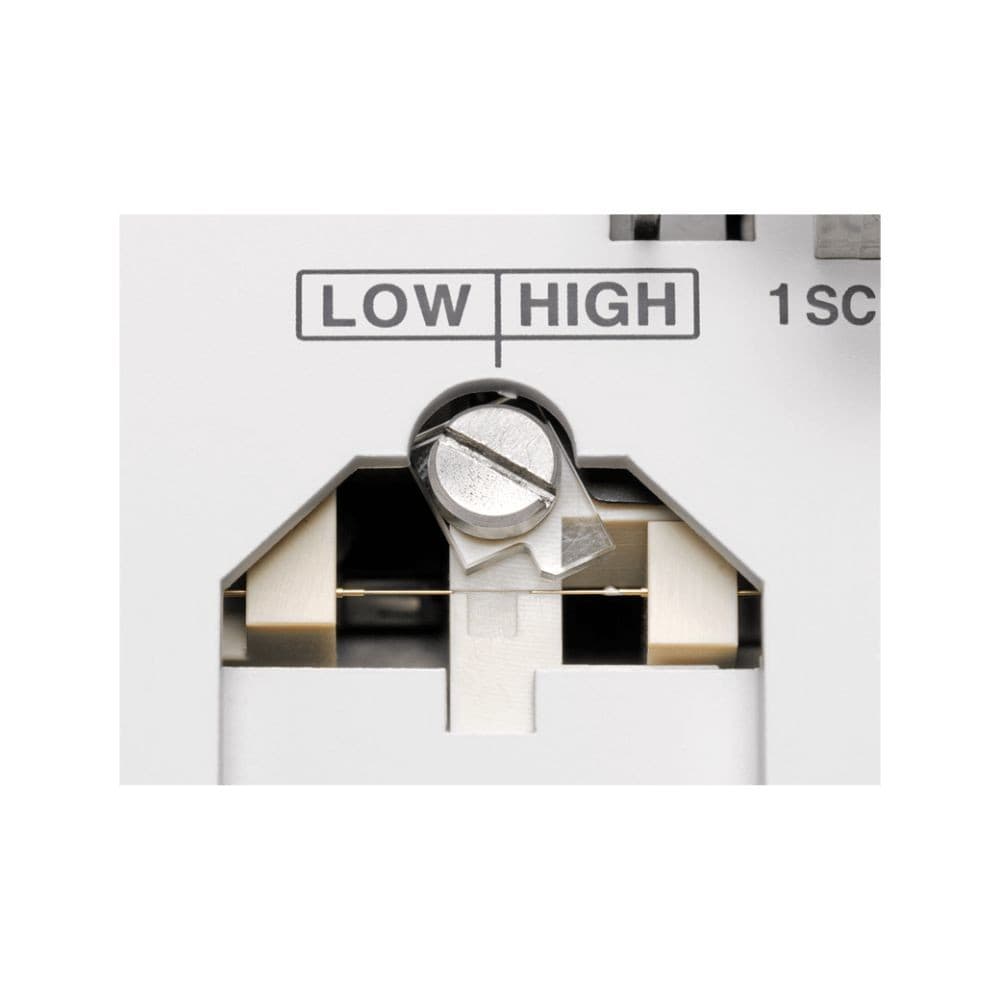

สามารถวางชิ้นตัวอย่างได้อย่างง่ายดายผ่านฝาครอบในตัว ซึ่งช่วยยึดชิ้นงานไม่ให้หลุดหรือกระเด็นออกมา
เทคโนโลยีการสัมผัสขั้นสูง ช่วยให้ผลการวัดมีความแม่นยำและสามารถทำซ้ำได้อย่างสม่ำเสมอ (ให้ผลลัพธ์ที่เชื่อถือได้ทุกครั้ง)
ช่วงการวัด
Measurement frequency range: DC to 1 MHz
อุปกรณ์ที่มาในชุด
Instruction manual ×1
short compensation fixture ×3
cleaning brush ×1
Specification
Connection with sample | 2-terminal connection from opposite sides | |||||
|---|---|---|---|---|---|---|
Measurable sample sizes | 0.25 ±20% × 0.125 ±10% × 0.125 ±10% mm (EIA size category: 008004 inch) | |||||
Allowable input voltage / current | Voltage: ±42 V peak (AC + DC) | |||||
Measurement frequency range | DC to 1 MHz | |||||

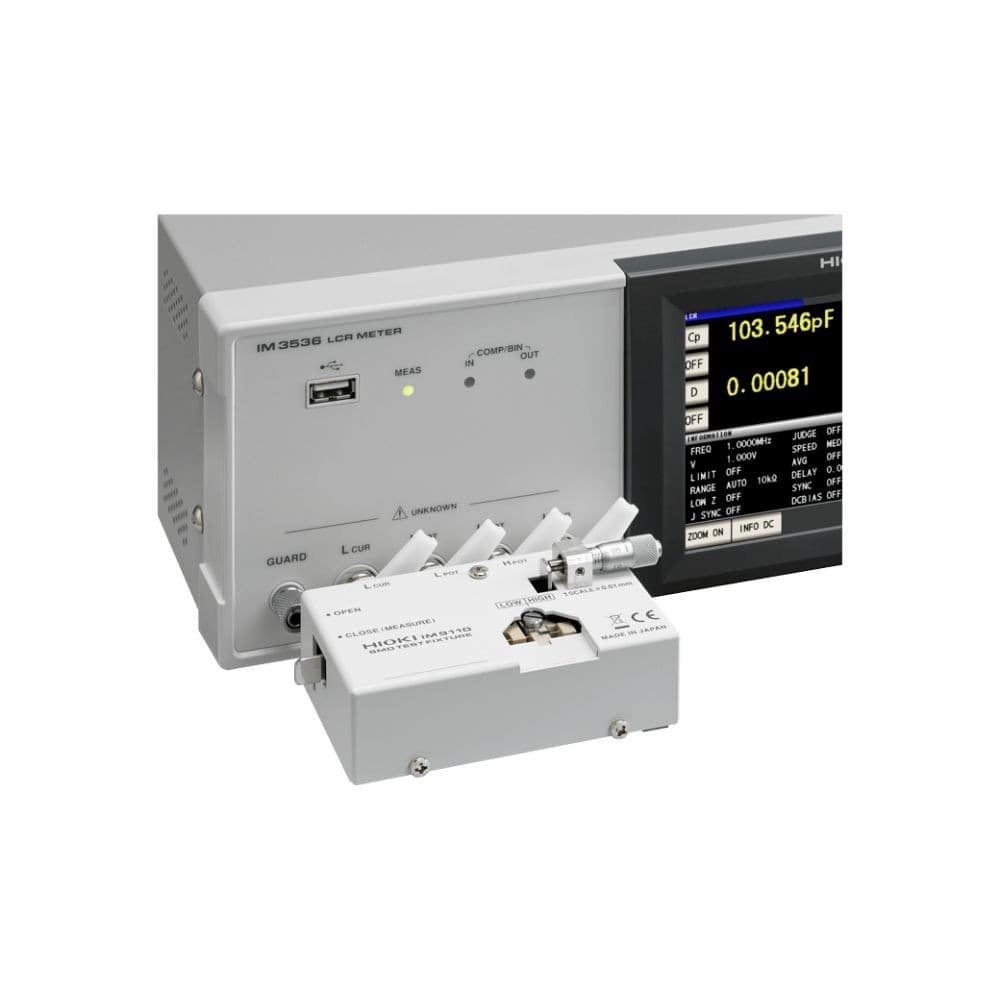

Supported instruments | IM3590, IM3570, IM3536, IM3533, IM3533-01, IM3523, 3506-10 | |||||
Included accessories | Instruction manual ×1, short compensation fixture ×3, cleaning brush ×1 | |||||
