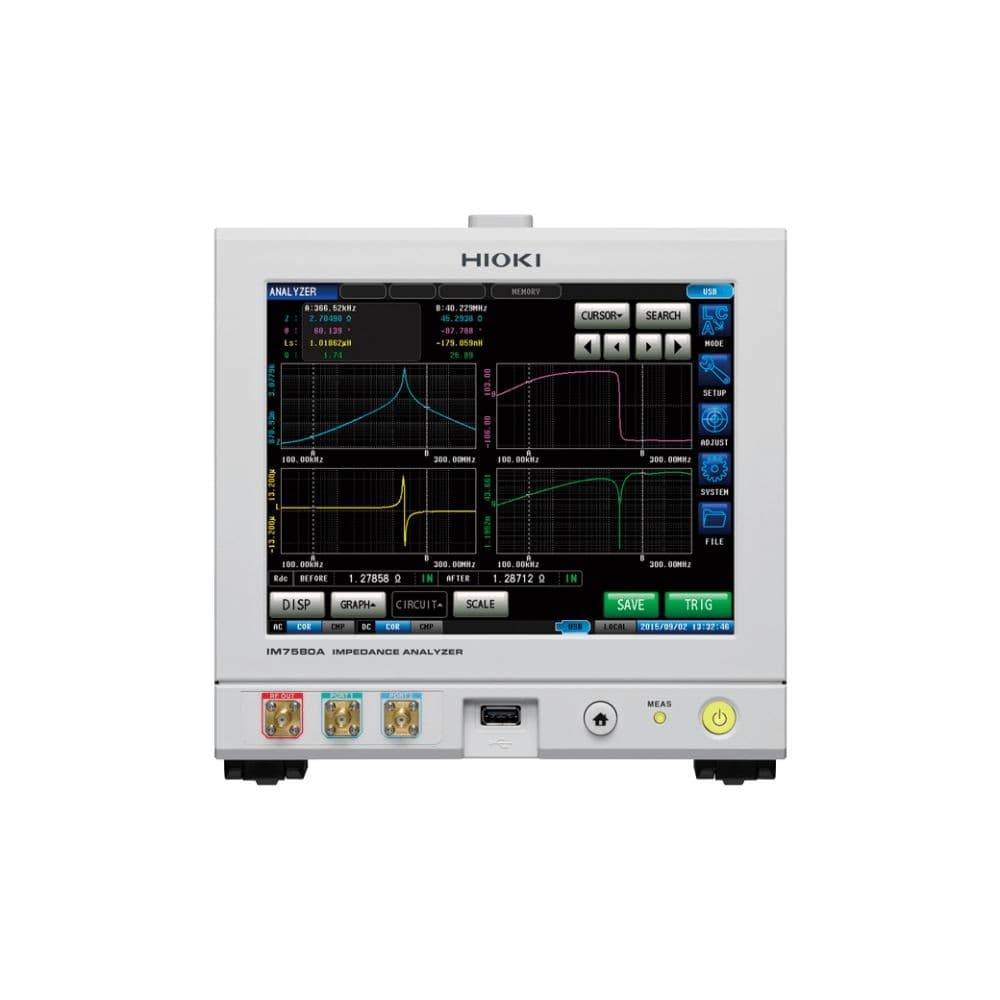

HIOKI IM7580A-1 เครื่องวิเคราะห์อิมพีแดนซ์ (Impedance Analyzer) cable 1 m
IM7580A-1
IM7580A-1
เครื่องวิเคราะห์อิมพีแดนซ์ (Impedance Analyzer) 1 MHz ถึง 300 MHz สำหรับวัดคุณสมบัติทางไฟฟ้าของชิ้นส่วนอิเล็กทรอนิกส์ ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องวิเคราะห์อิมพีแดนซ์ (Impedance Analyzer) cable 1 m
เป็นเครื่องวิเคราะห์อิมพีแดนซ์ (Impedance Analyzer) ความถี่สูง รองรับการวัดตั้งแต่ 1 MHz ถึง 300 MHz สำหรับวัดคุณสมบัติทางไฟฟ้าของชิ้นส่วนอิเล็กทรอนิกส์
คุณสมบัติเด่น
รองรับความถี่ทดสอบ 1 MHz to 300 MHz ครอบคลุมการวัดชิ้นส่วนอิเล็กทรอนิกส์ความถี่สูง
ความเร็วในการวัดสูงสุดเพียง 0.5 ms
ความแม่นยำพื้นฐาน ±0.72% rdg. ให้ผลการวัดที่เชื่อถือได้
เทคโนโลยีการวัดแบบ RF I-V Method ช่วยลดผลกระทบจากสัญญาณรบกวนและเพิ่มความแม่นยำ

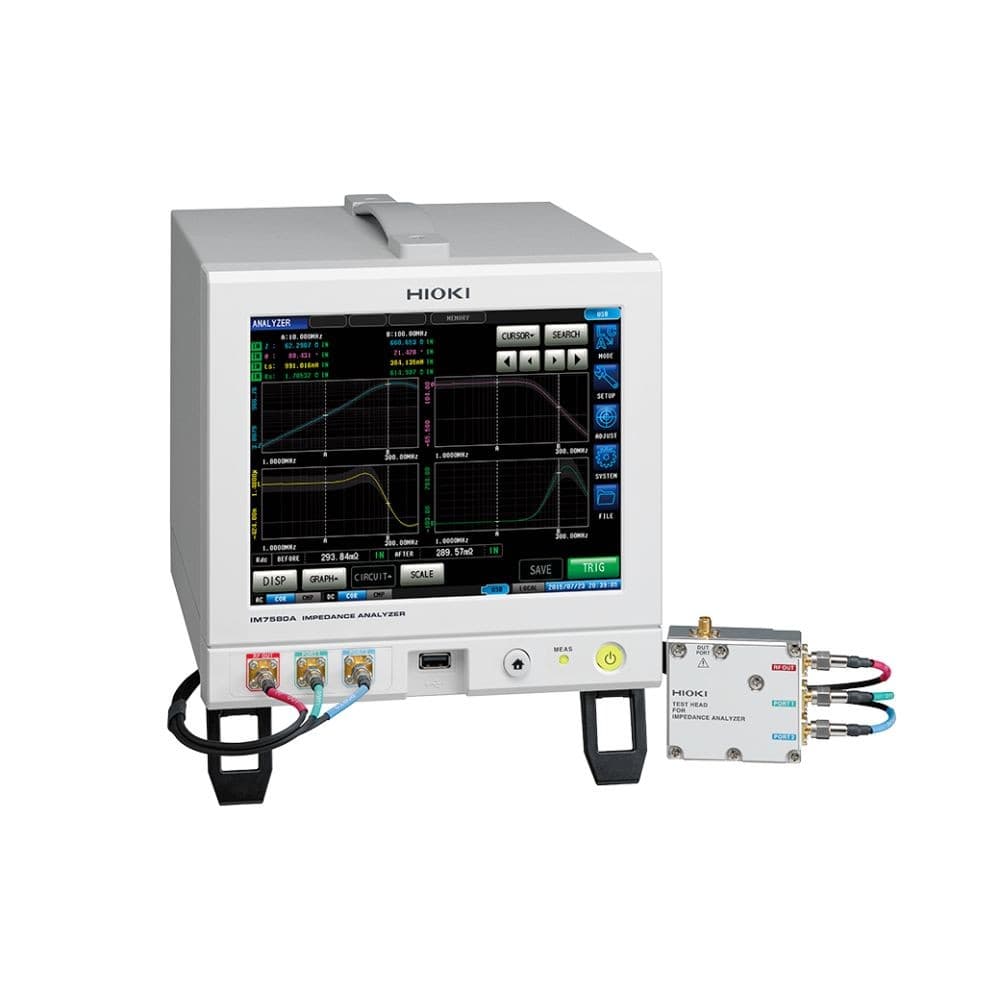

ตัวเครื่องขนาด Half-Rack พร้อม Test Head ขนาดกะทัดรัด
ระบบ Comprehensive Contact Check ตรวจสอบการสัมผัสของชิ้นงานอย่างครบถ้วน ด้วยการทดสอบ DCR, การตรวจจับ Hi-Z และการวิเคราะห์รูปคลื่น (Waveform Judgment)
โหมด Analyzer สำหรับการวิเคราะห์เชิงลึก
ช่วงการวัด
Measurable range | 100 mΩ to 5 kΩ | |||||
|---|---|---|---|---|---|---|
Display range | Z: 0.00 m to 9.99999 GΩ / Rs, Rp, X: ± (0.00 m to 9.99999 GΩ) | |||||
Basic accuracy | Z: ±0.72 % rdg. θ: ±0.41° | |||||
Measurement frequency | 1.0000 MHz to 300.00 MHz (5 digits resolution) | |||||
Power Supply
100 to 240 V AC, 50/60 Hz, 70 VA max.
ขนาดเครื่อง
Main unit: 215 × 200 × 268 mm, 6,500 g
Test head: 61 × 55 × 24 mm, 175 g
อุปกรณ์ที่มาในชุด
Test head ×1
Connection cable ×1
Instruction manual ×1
Power cord ×1
Specification
Measurement modes | LCR mode, Analyzer mode (Sweeps with measurement frequency and measurement level), Continuous measurement mode | |||||
|---|---|---|---|---|---|---|
Measurement parameters | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q | |||||
Measurable range | 100 mΩ to 5 kΩ | |||||
Display range | Z: 0.00 m to 9.99999 GΩ / Rs, Rp, X: ± (0.00 m to 9.99999 GΩ) | |||||
Basic accuracy | Z: ±0.72 % rdg. θ: ±0.41° | |||||
Measurement frequency | 1.0000 MHz to 300.00 MHz (5 digits resolution) | |||||
Measurement signal level | Power: -40.0 dBm to +7.0 dBm | |||||
Output impedance | 50 Ω | |||||
Display | 8.4-inch color TFT with touch screen | |||||
Measurement speeds *1 | FAST: 0.5 ms (Analog measurement time, typical value) | |||||
Functions | Contact check, Comparator, BIN measurement (classification), Panel loading/saving, Memory function, Equivalent circuit analysis, Correlation compensation | |||||
Interfaces | EXT I/O (Handler), USB communication, USB memory, LAN, RS-232C (optional), GP-IB (optional) | |||||
Power supply | 100 to 240 V AC, 50/60 Hz, 70 VA max. | |||||
Dimensions and mass | Main unit: 215 mm (8.46 in) W × 200 mm (7.87 in) H × 268 mm (10.55 in) D, 6.5 kg (229.3 oz) | |||||
Included accessories | Test head ×1, Connection cable ×1, Instruction manual ×1, Power cord ×1 | |||||
