HIOKI IM9202 Test Fixture for High Frequency

HIOKI

Name: HIOKI IM9202 Test Fixture for High Frequency
Brand: HIOKI
SKU: im9202
Availability: InStoreOnly

SKU

Model

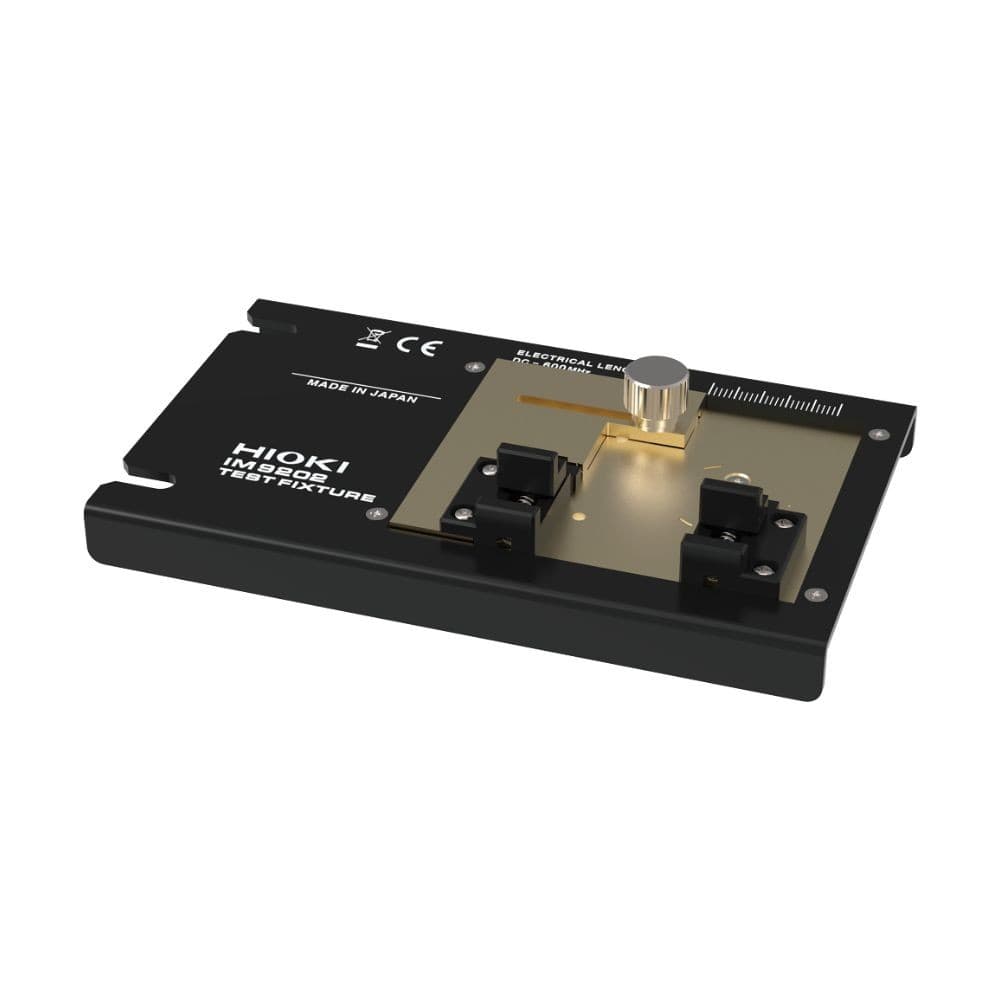

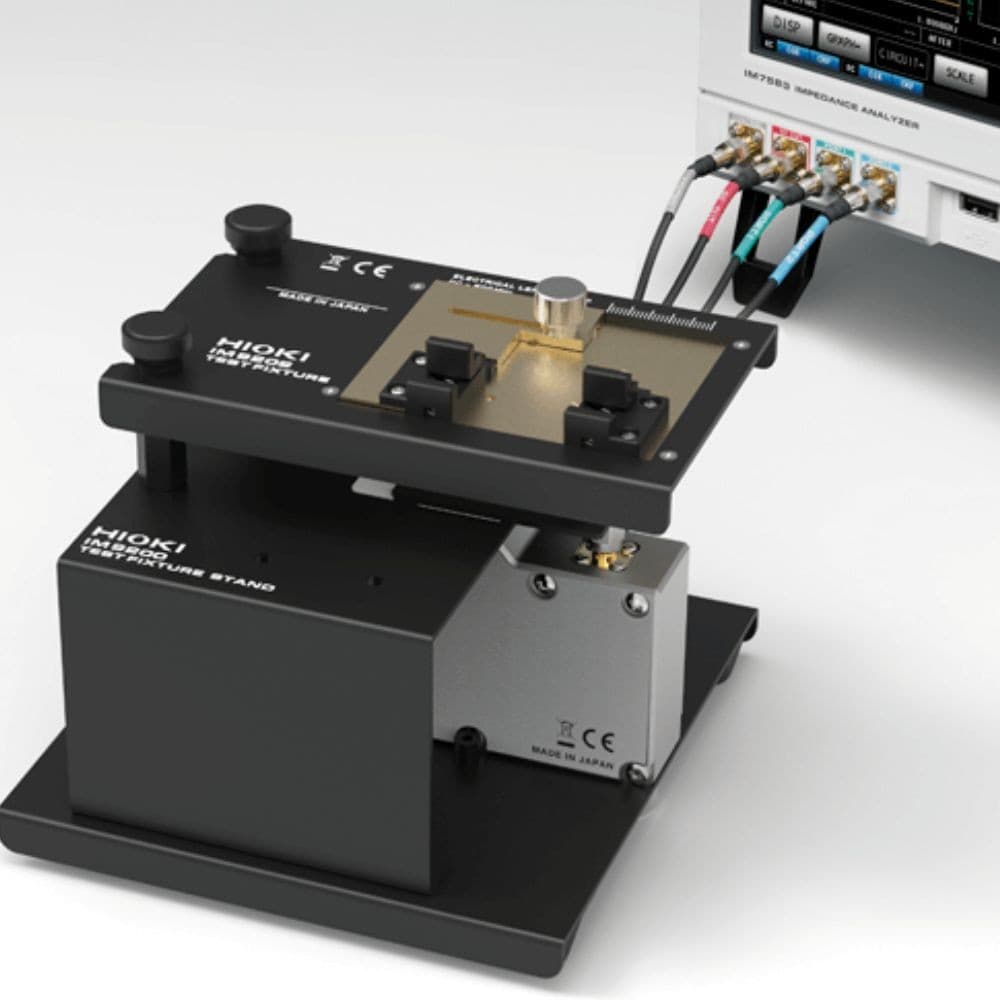

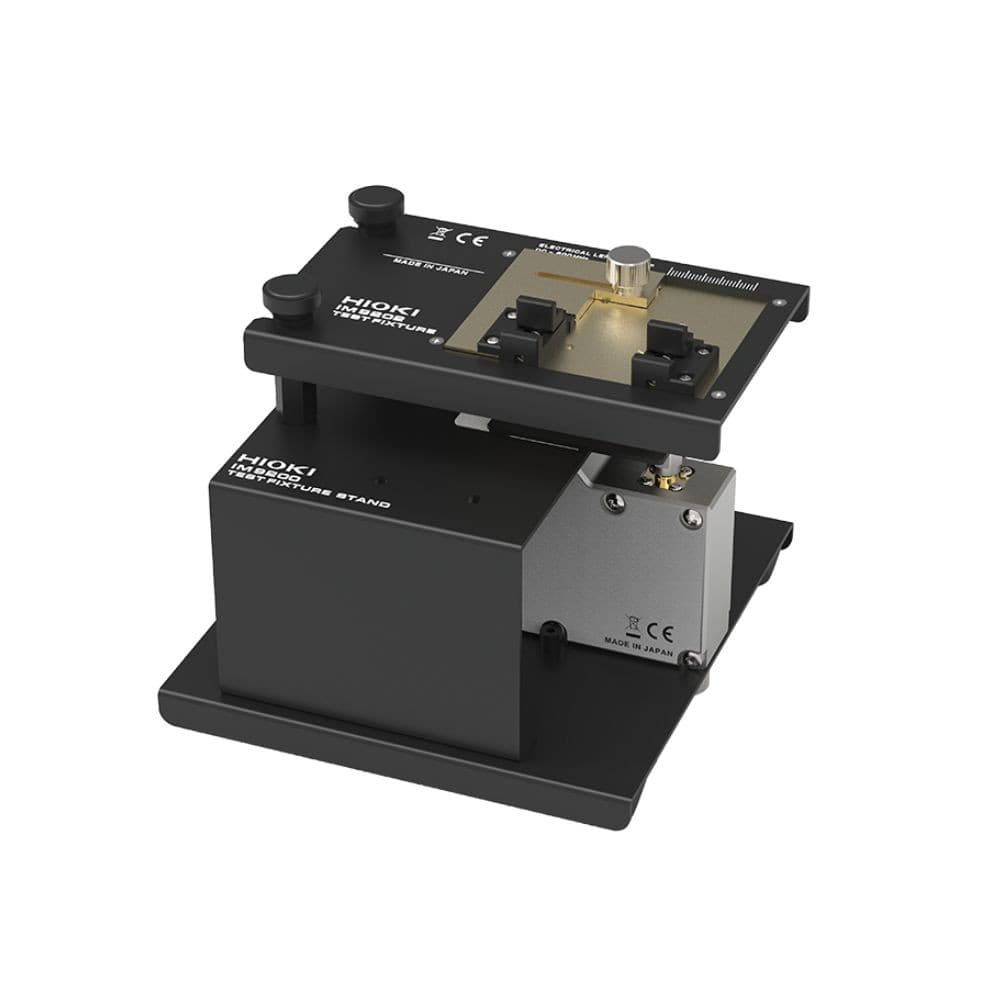

Test Fixture for High Frequency สำหรับใช้งานร่วมกับเครื่องวิเคราะห์อิมพีแดนซ์ รุ่น IM7580 Series โดยออกแบบมาเพื่อรองรับการทดสอบความถี่สูงได้สูงสุดถึง 600 MHz ยี่ห้อ HIOKI

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

เป็น Test Fixture สำหรับใช้งานร่วมกับเครื่องวิเคราะห์อิมพีแดนซ์ รุ่น IM7580 Series โดยออกแบบมาเพื่อรองรับการทดสอบความถี่สูงได้สูงสุดถึง 600 MHz

เป็น Test Fixture สำหรับเครื่องวิเคราะห์อิมพีแดนซ์ รุ่น IM7580 Series
รองรับการทดสอบความถี่สูงได้ถึง 600 MHz
ช่วยระบุค่า SRF (Self-Resonance Frequency) และ ESR (Equivalent Series Resistance) ได้อย่างถูกต้อง

Frequency range	DC to 600 MHz
Measurable DUT	LEADED Axial • Distance between leads (component length): 1 mm to 25 mm (0.04 in. to 0.98 in.) • Lead length: 2 mm to 10 mm (0.08 in. to 0.39 in.) • Height to lead: 2.5 mm or shorter (0.10 in. or shorter) Radial • Distance between leads: 2 mm to 26 mm (0.08 in. to 1.02 in.) • Lead length: 2 mm or longer (0.08 in. or longer) SMD • Component length: 1.6 mm to 23 mm (0.06 in. to 0.91 in.) • Component width: 0.8 mm or longer (0.03 in. or longer) • Component height: 0.65 mm or longer (0.03 in. or longer)

H-side lead component clip ×1
L-side lead component electrode ×1
L-side SMD electrode ×1
SMD open correction jig ×1
Short plate ×1
Brush for cleaning ×1
Carrying case ×1
Instruction manual ×1

Frequency range

DC to 600 MHz

Measurable DUT

LEADED
Axial
• Distance between leads (component length): 1 mm to 25 mm (0.04 in. to 0.98 in.)
• Lead length: 2 mm to 10 mm (0.08 in. to 0.39 in.)
• Height to lead: 2.5 mm or shorter (0.10 in. or shorter)
Radial
• Distance between leads: 2 mm to 26 mm (0.08 in. to 1.02 in.)
• Lead length: 2 mm or longer (0.08 in. or longer)

SMD
• Component length: 1.6 mm to 23 mm (0.06 in. to 0.91 in.)
• Component width: 0.8 mm or longer (0.03 in. or longer)
• Component height: 0.65 mm or longer (0.03 in. or longer)

Electrode structure

2-terminal connection to side electrodes

Maximum voltage

±42 Vpeak (AC+DC)

Supported units

IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587

Included accessories

H-side lead component clip ×1, L-side lead component electrode ×1, L-side SMD electrode ×1, SMD open correction jig ×1, Short plate ×1, Brush for cleaning ×1, Carrying case ×1, Instruction manual ×1
