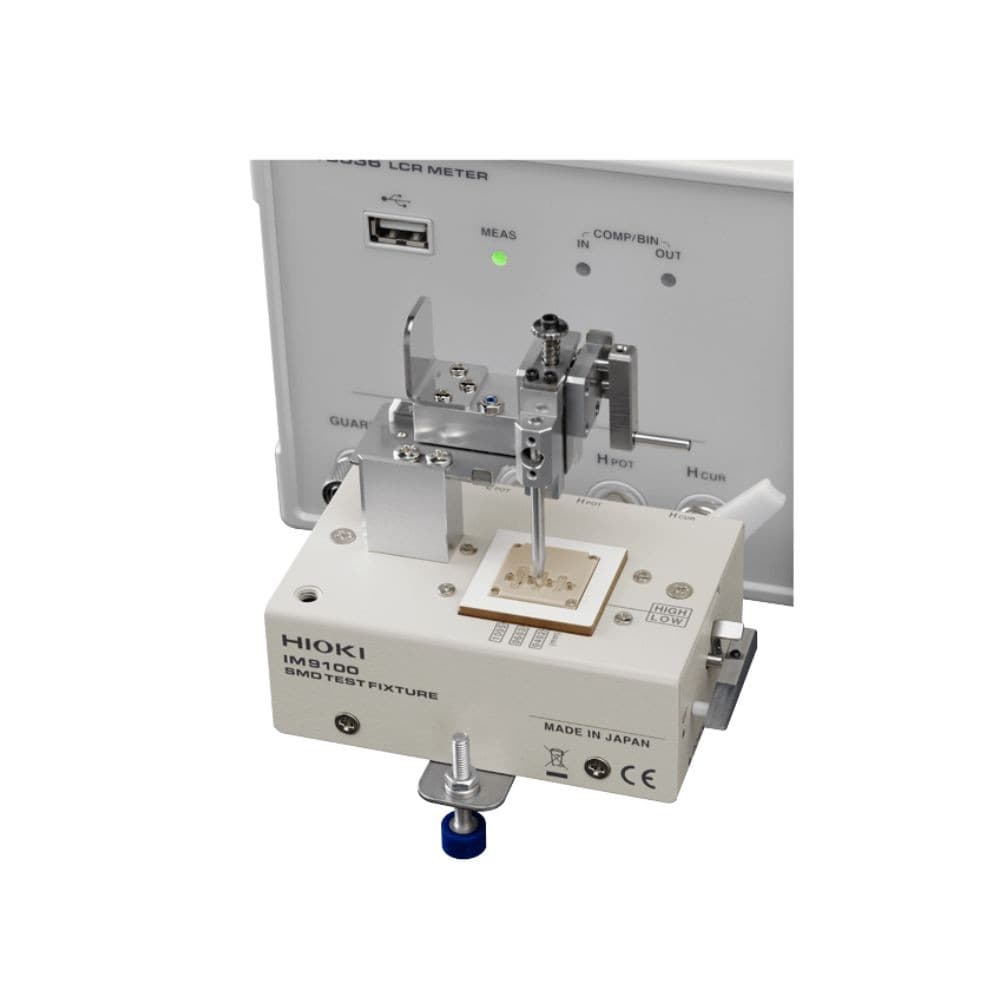

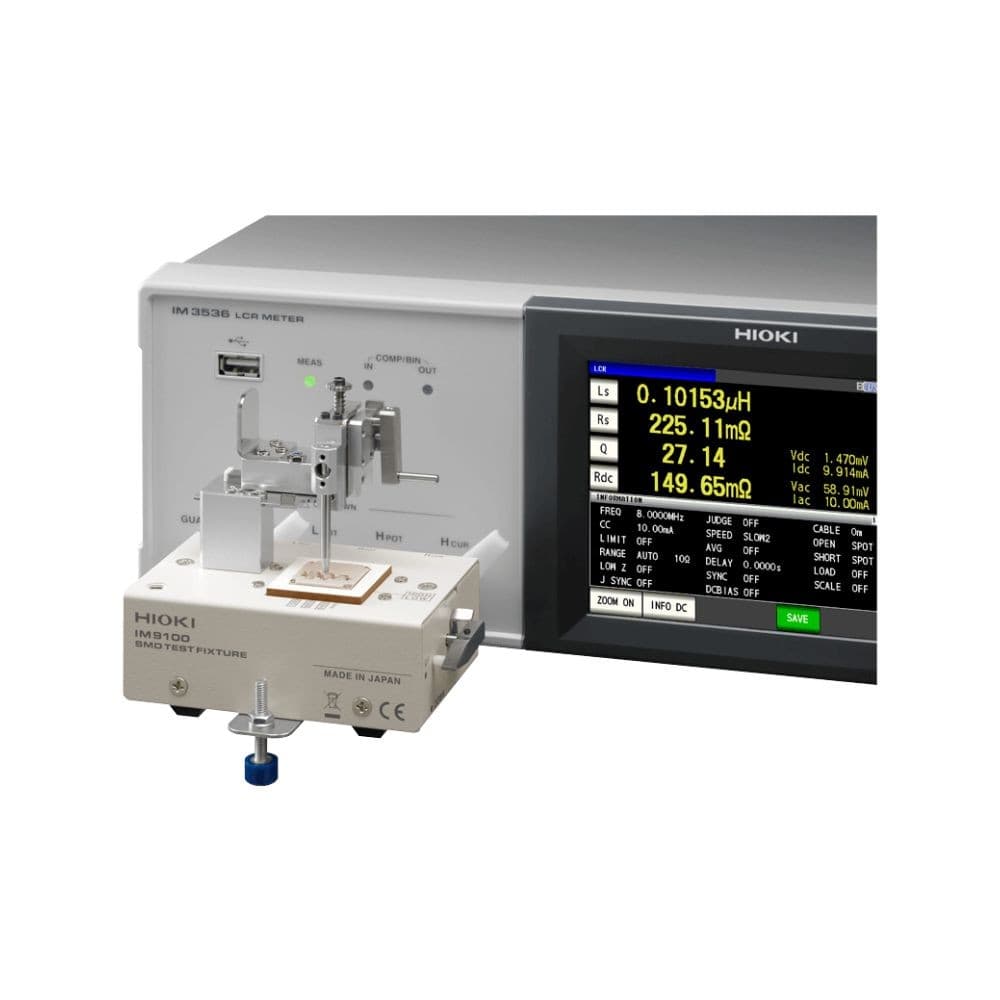

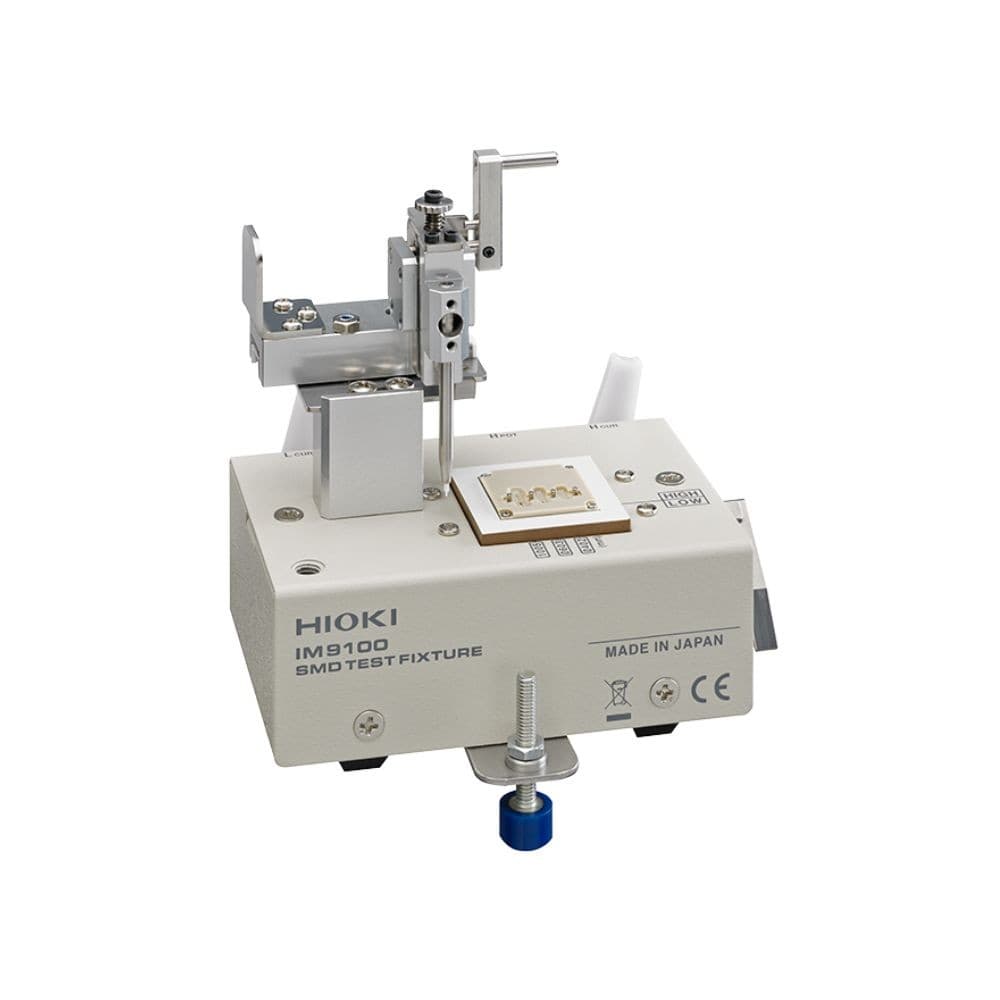

HIOKI IM9100 Test Fixture for Measuring Ultra Small
IM9100
IM9100
เป็น Test Fixture สำหรับวัดชิ้นส่วน SMD ขนาดเล็กมาก รองรับการวัดแบบ 4-terminal โดยใช้ร่วมกับเครื่องวัด LCR meter หรือ Impedance analyzer ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Test Fixture for Measuring Ultra Small
เป็น Test Fixture สำหรับวัดชิ้นส่วน SMD ขนาดเล็กมาก รองรับการวัดแบบ 4-terminal โดยใช้ร่วมกับเครื่องวัด LCR meter หรือ Impedance analyzer
คุณสมบัติเด่น
รองรับการวัดชิ้นส่วนขนาดเล็กมาก (เช่น 01005, 0201, 0402)
วัดได้แบบ 4-terminal ลด error จาก contact resistance
รองรับความถี่ DC ถึง 8 MHz
เหมาะกับงาน R&D และสายการผลิตอิเล็กทรอนิกส์
ช่วงการวัด
Measurement frequency range: DC to 8 MHz
อุปกรณ์ที่มาในชุด
Instruction manual ×1
Short supplement jig (for all sizes) ×1
Open supplement jig (for all sizes) ×2
Specification
Measurement terminals | Four terminal direct connection type, BNC terminals | |||||
|---|---|---|---|---|---|---|
Connecting section | Four terminal type | |||||
Measurable sample sizes | Metric (Inch): 0402 (01005), 0603 (0201), 1005 (0402) | |||||
Allowable input voltage / current | Voltage: ±42 V peak (AC + DC) | |||||
Measurement frequency range | DC to 8 MHz | |||||
Supported instruments | IM3590, IM3570, IM3536, IM3533, IM3523, 3506-10 | |||||
Included accessories | Instruction manual ×1, Short supplement jig (for all sizes) ×1, Open supplement jig (for all sizes) ×2 | |||||
