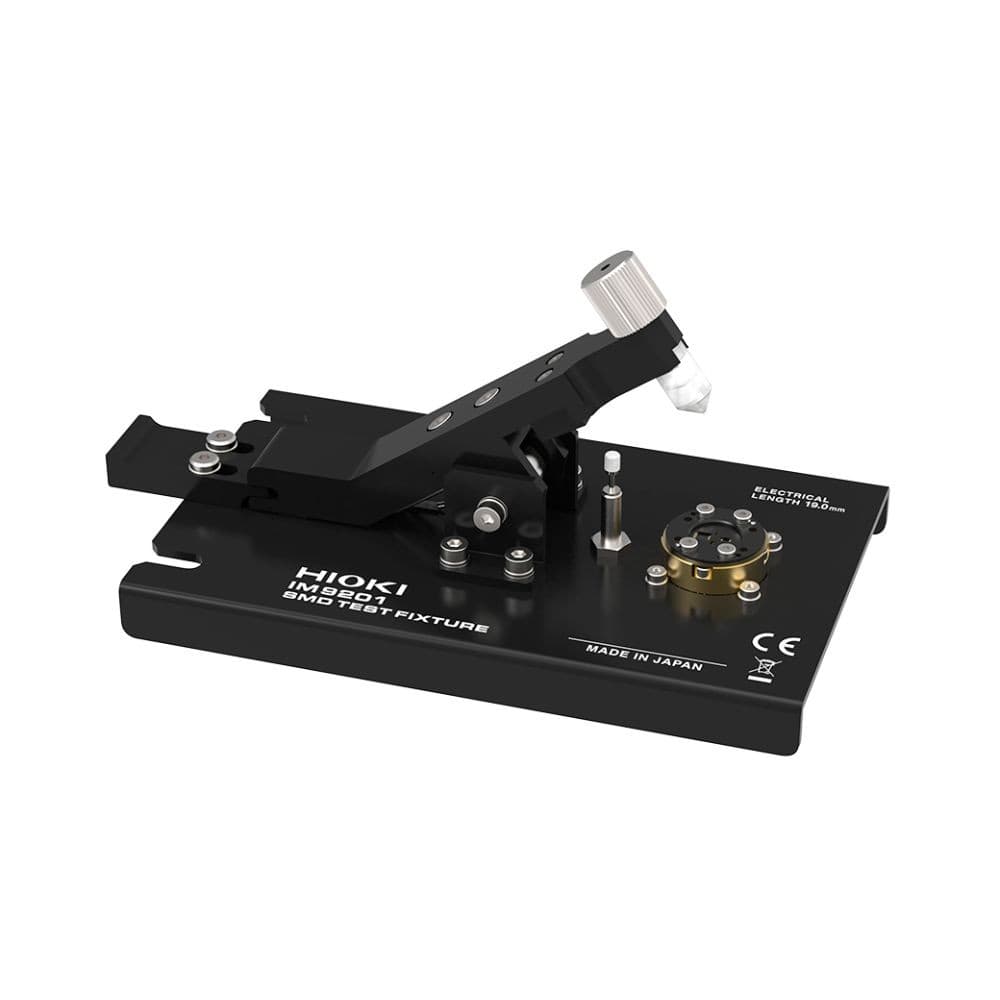

HIOKI IM9201 Test Fixture for 6 Different SMD Sizes

Test Fixture for 6 Different SMD Sizes

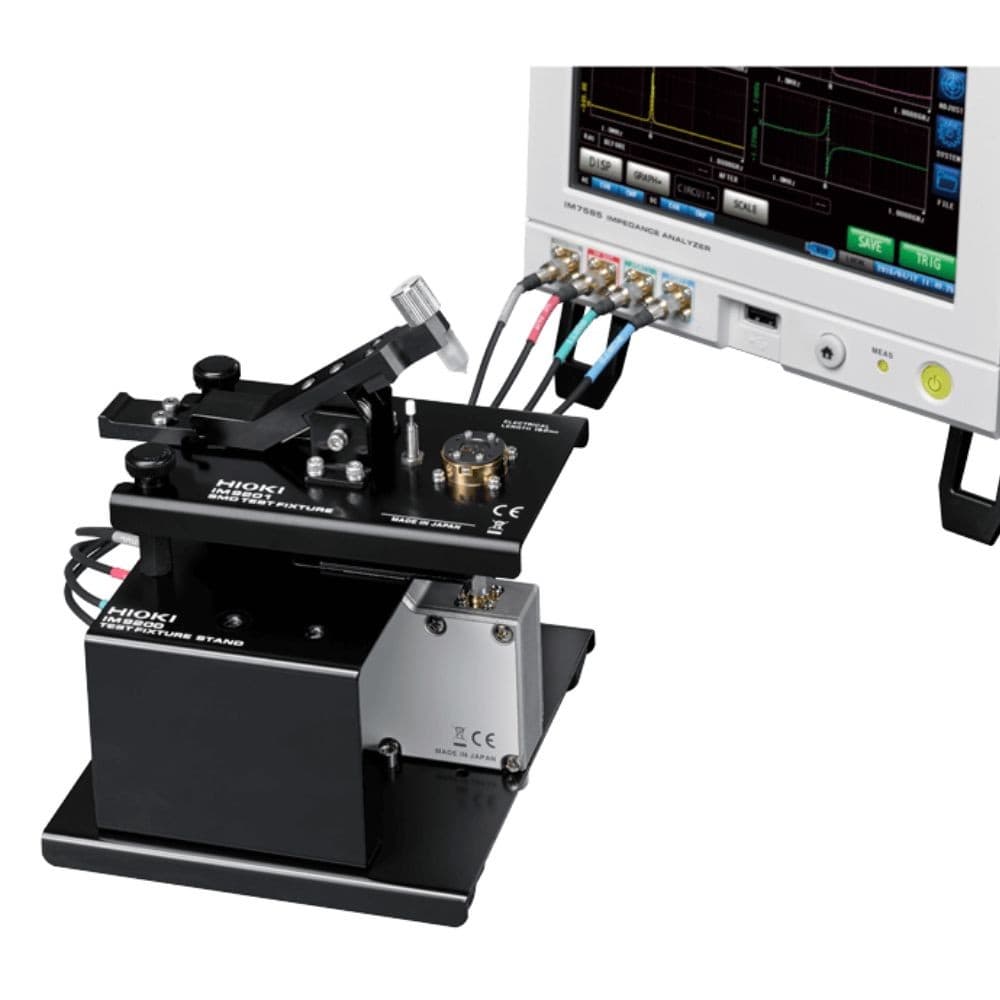

เป็น Test Fixture สำหรับใช้งานร่วมกับเครื่องวิเคราะห์อิมพีแดนซ์ รุ่น IM7580 Series โดยออกแบบมาเพื่อรองรับการทดสอบความถี่สูงได้สูงสุดถึง 3 GHz

คุณสมบัติเด่น

• เป็น SMD Test Fixture สำหรับใช้งานร่วมกับเครื่อง IM7580 Series

• มีตัวนำ (device guide) 2 แบบ ช่วยให้สามารถวัดชิ้นงาน SMD ได้รวม 6 ขนาด

• รองรับชิ้นส่วน SMD ขนาด 0201, 0402, 0603, 0805, 1206, 1210 (inch)

ช่วงการวัด

Frequency range: DC to 3 GHz

อุปกรณ์ที่มาในชุด

• Short plate (5 types)

• GND plate (2 types)

• Device guide (2 types)

• Hexagon socket head bolts ×8

• Tip pin (2 types)

• Knob ×1

• Brush for cleaning ×1

• Hex driver ×1

• Carrying case ×1

• Instruction Manual ×1

Specification
