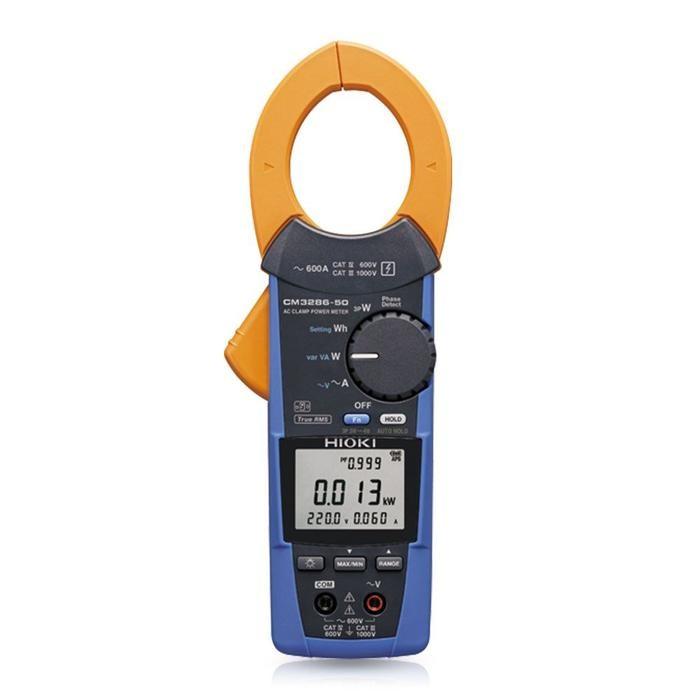

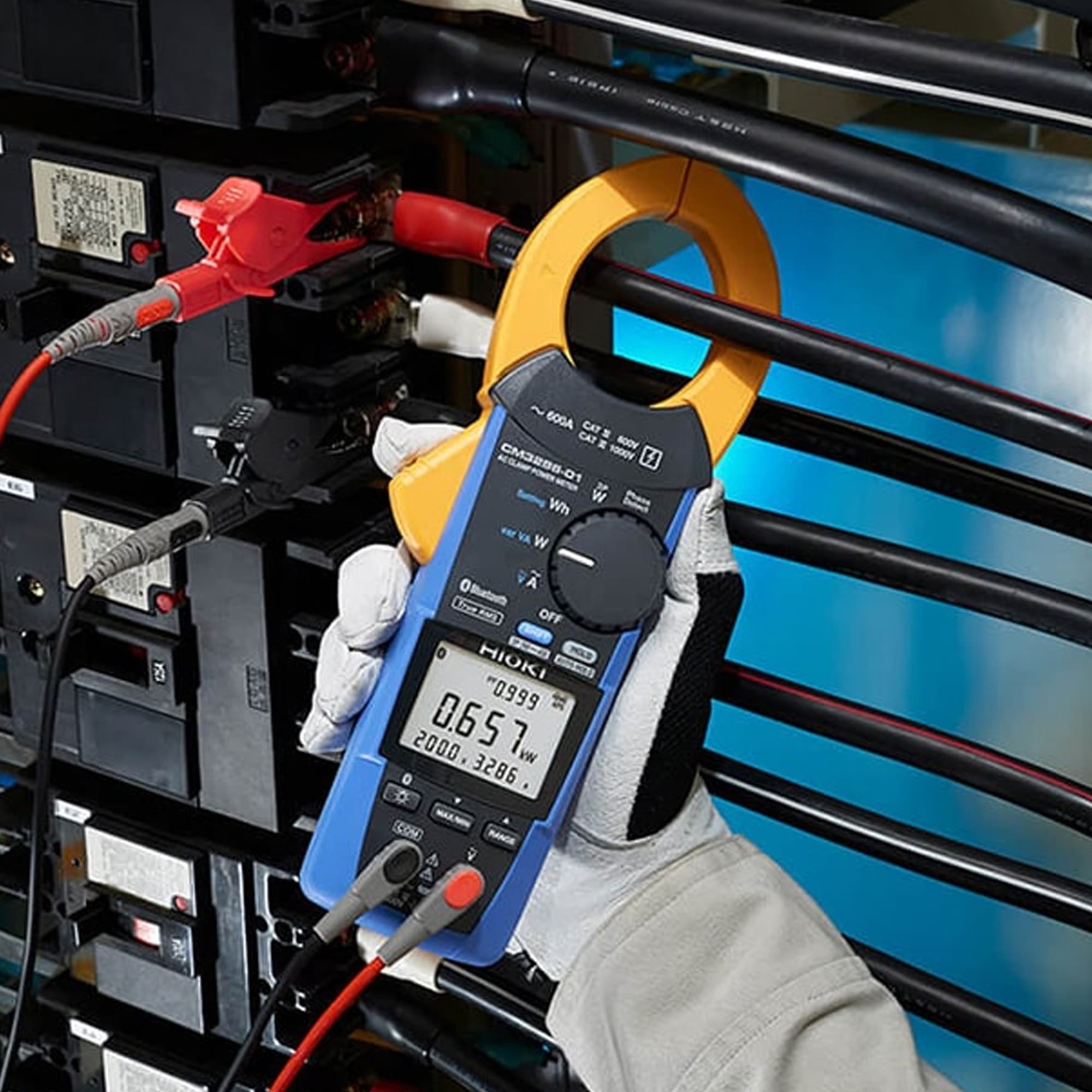

HIOKI CM3286-50 AC Clamp Power Meter เครื่องวัดกำลังไฟฟ้าแบบแคลมป์ วัดกระแสสูงสุด 600A

HIOKI CM3286-50 เป็น AC Clamp Power Meter ระดับมืออาชีพที่ออกแบบมาเพื่อตอบโจทย์งานตรวจสอบและวิเคราะห์ระบบไฟฟ้าในภาคอุตสาหกรรม อาคารพาณิชย์ และระบบจำหน่ายไฟฟ้า ด้วยช่วงการวัดที่กว้าง ตั้งแต่กระแสไฟฟ้าระดับต่ำเพียง 60 mA ซึ่งเทียบเท่ากำลังไฟฟ้า 5 W ไปจนถึงกระแสสูงสุด 600 A หรือกำลังไฟฟ้าสูงถึง 360 kW สำหรับระบบเฟสเดียว ทำให้สามารถใช้งานได้ตั้งแต่งานโหลดขนาดเล็กไปจนถึงงานระบบไฟฟ้ากำลังสูงในโรงงานผลิต

เครื่องรองรับการวัดแรงดันไฟฟ้า AC ตั้งแต่ 80 ถึง 600 V และวัดค่าทางไฟฟ้าหลักได้ครบถ้วน ไม่ว่าจะเป็น กระแสไฟฟ้า แรงดันไฟฟ้า กำลังไฟฟ้าแบบ Active, Reactive และ Apparent Power รวมถึง Power Factor และ Phase Angle การวัดทั้งหมดใช้เทคโนโลยี True RMS เพื่อให้ได้ค่าที่แม่นยำแม้ในสภาพสัญญาณที่ไม่เป็นซายน์เวฟสมบูรณ์ นอกจากนี้ยังสามารถแสดงค่า MAX, MIN และ AVG เพื่อช่วยในการตรวจสอบความผันผวนของระบบไฟฟ้าได้อย่างมีประสิทธิภาพ

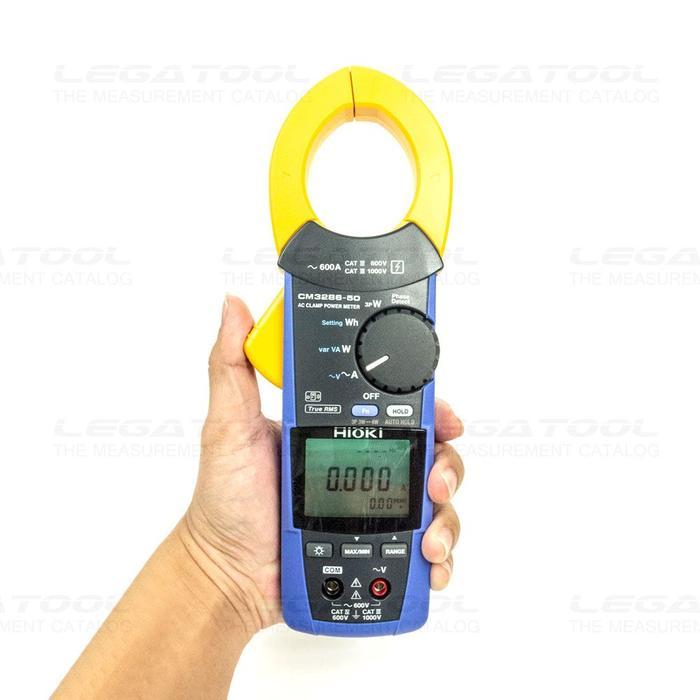

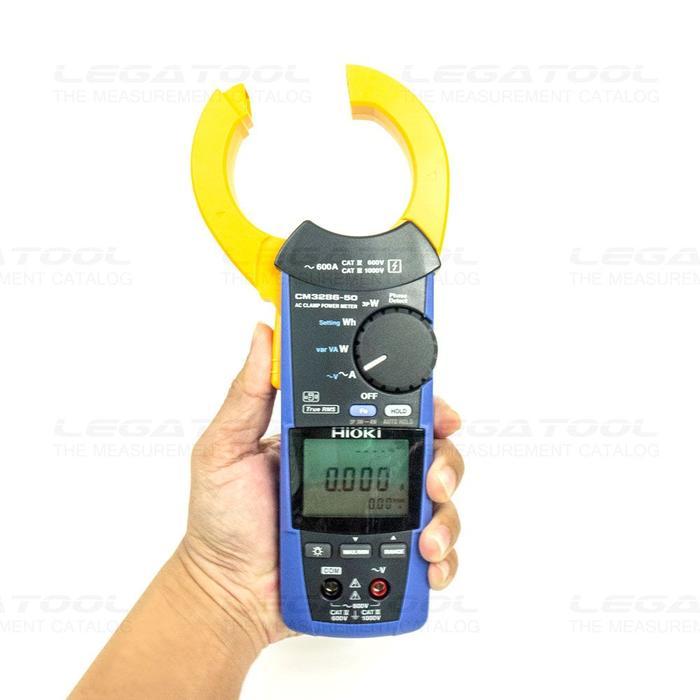

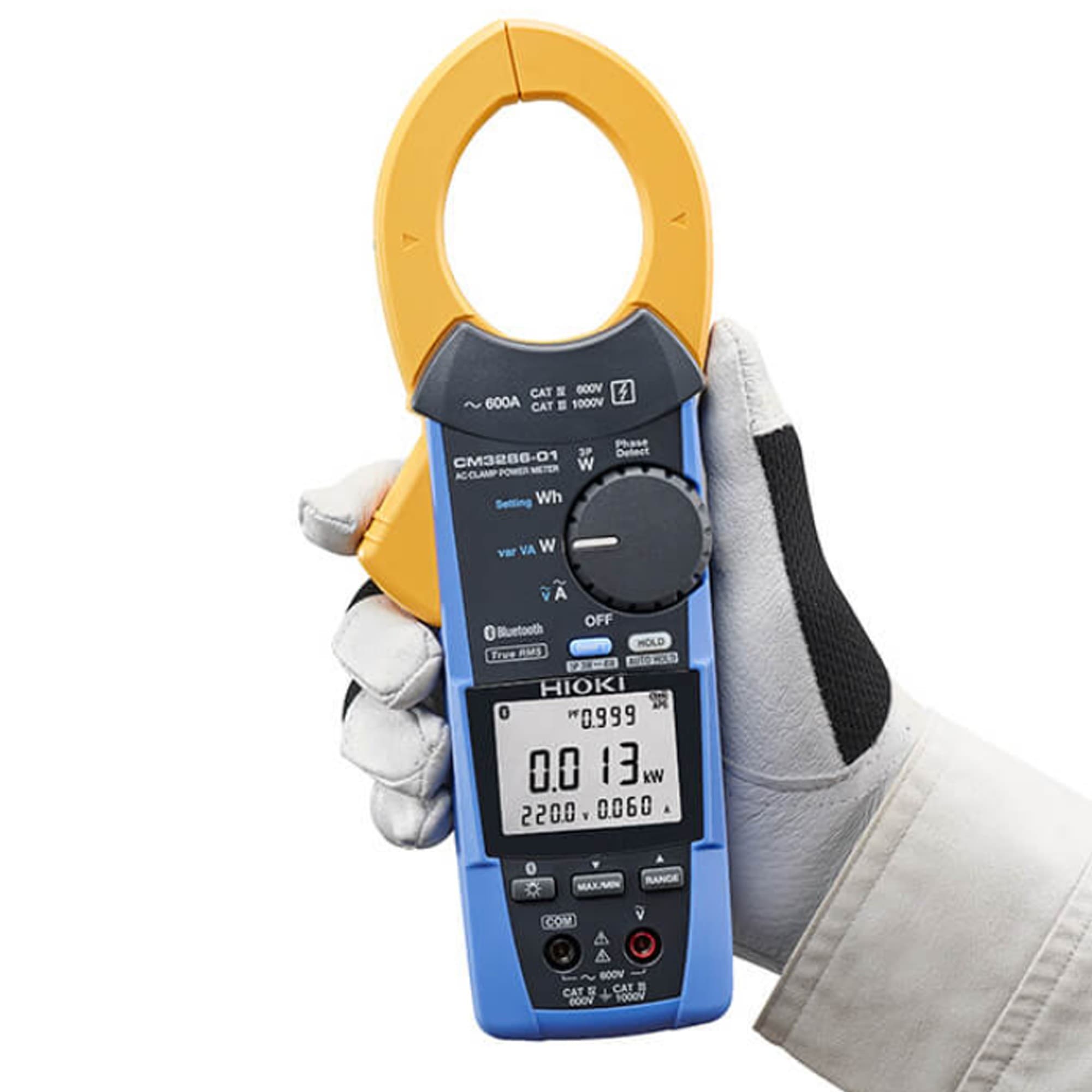

CM3286-50 ถูกออกแบบให้ใช้งานง่ายด้วยมือเดียว โดยสวิตช์แบบ Rotary ถูกออกแบบให้หมุนได้สะดวกแม้ขณะสวมถุงมือ หน้าจอแสดงผลมีมุมมองกว้างและไฟ Backlight สีขาว ช่วยให้มองเห็นค่าที่วัดได้อย่างชัดเจนในพื้นที่แสงน้อย ตัวแคลมป์มีขนาด Jaw Diameter 46 มม. รองรับสายไฟขนาดใหญ่ และสามารถใช้งานร่วมกับ Clamp On Adapter รุ่น 9290-10 เพื่อวัดกระแสสูงได้ถึง 1000 A AC

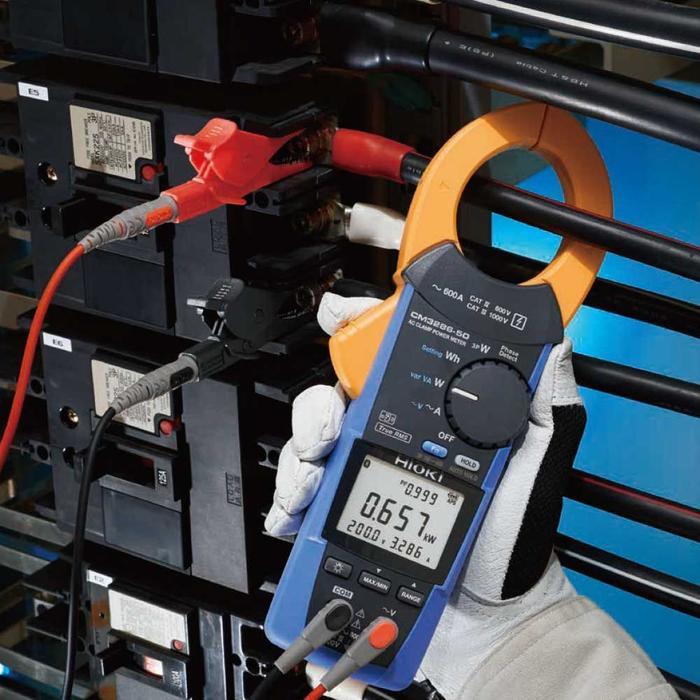

ในด้านความปลอดภัย เครื่องรองรับมาตรฐาน CAT IV 600 V และ CAT III 1000 V สามารถทนต่อแรงดันกระชากชั่วขณะได้ถึง 8 kV เหมาะสำหรับการใช้งานในตู้จ่ายไฟและแผงควบคุมไฟฟ้า นอกจากนี้ยังสามารถทำงานได้ในช่วงอุณหภูมิกว้าง ตั้งแต่ -25°C ถึง +65°C

เมื่อใช้งานร่วมกับ Wireless Adapter Z3210 (อุปกรณ์เสริม) CM3286-50 สามารถส่งข้อมูลแบบไร้สายผ่าน Bluetooth ไปยังแอป GENNECT Cross เพื่อบันทึกข้อมูล วิเคราะห์ฮาร์มอนิก (สูงสุดลำดับที่ 30) และสร้างรายงานในรูปแบบ PDF, CSV หรือส่งต่อไปยัง Excel ได้อย่างสะดวก เหมาะอย่างยิ่งสำหรับงานตรวจสอบระบบไฟฟ้าที่ต้องการความรวดเร็ว แม่นยำ และการจัดการข้อมูลอย่างเป็นระบบ

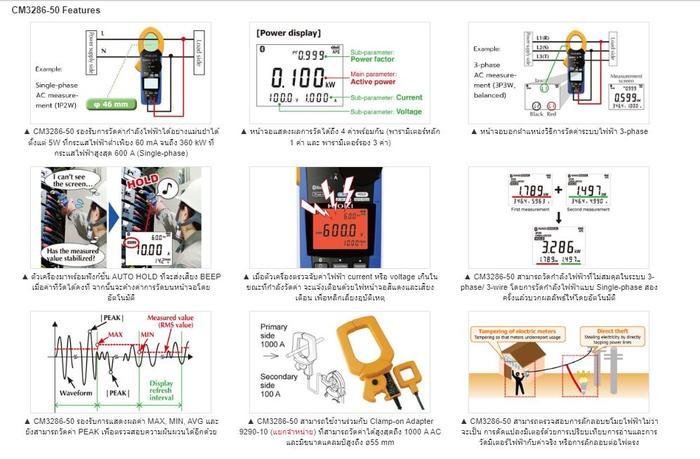

จุดเด่นและข้อดีของสินค้า CM3286-50

• ช่วงการวัดกว้าง 60 mA ถึง 600 A

• วัดกำลังไฟฟ้าได้สูงสุด 360 kW

• วัดค่าแบบ True RMS ให้ความแม่นยำสูง

• รองรับการวัดระบบไฟฟ้า 1 เฟส และ 3 เฟสแบบสมดุล

• หน้าจอ Backlight มองเห็นชัดในที่แสงน้อย

• รองรับ Bluetooth เมื่อใช้กับ Z3210 (Z3210 อแดปเตอร์เชื่อมต่อบลูทูธสำหรับเครื่องวัดไฟ แยกจำหน่าย)

• มาตรฐานความปลอดภัย CAT IV 600 V

หากลูกค้าต้องการชุดเชื่อมต่อบลูทูธที่มาใน SET สำหรับเครื่องวัดไฟ แนะนำเลือก HIOKI CM3286-50-KIT ซึ่งภายในชุดมี Z3210 รวมมาให้เรียบร้อยแล้ว

ฟังก์ชันการวัดค่าที่ทำได้

• วัดแรงดันไฟฟ้า AC

• วัดกระแสไฟฟ้า AC

• วัดกำลังไฟฟ้า (Active / Reactive / Apparent)

• วัด Power Factor และ Phase Angle

• วัดความถี่ (Hz)

• วัดดค่า Peak

• วัดพลังงานไฟฟ้าสะสม (Single-phase Active Energy)

• วิเคราะห์ Harmonics (ผ่านแอป GENNECT Cross)

CM3286-50 | ช่วงการวัด

AC current RMS

• Range 6.000 A : 0.060 A to 6.000 A

• Range 60.00 A : 0.60 A to 60.00 A

• Range 600.0 A : 6.0 A to 600.0 A

AC current peak value

• Range 6.000 A : 0.060 A to 6.000 A

• Range 60.00 A : 0.60 A to 60.00 A

• Range 600.0 A : 6.0 A to 600.0 A

AC current frequency

• Range 999.9 Hz : 45.0 Hz to 999.9 Hz

AC voltage RMS

• Range 600 V : 80.0 V to 600.0 V

AC voltage peak value

• Range 600 V : 80.0 V to 600.0 V

AC voltage frequency

• Range 999.9 Hz : 45.0 Hz to 999.9 Hz

Single-phase power measurement, balanced 3-phase/4-wire power measurement

• Current RMS value : 0.060 A to 600.0 A
  Value must fall within the current measurement range’s guaranteed accuracy range.

• Voltage RMS value : 80.0 V to 600.0 V

• Frequency : 50 Hz/60 Hz

Single-phase active power/ Balanced 3-phase/4-wire active power

• Single-phase: 3.600 kW (0.001 kW) to 360.0 kW (0.1 kW)

• 3-Phase 4-Wire: 10.80 kW (0.01 kW) to 1080 kW (1 kW)

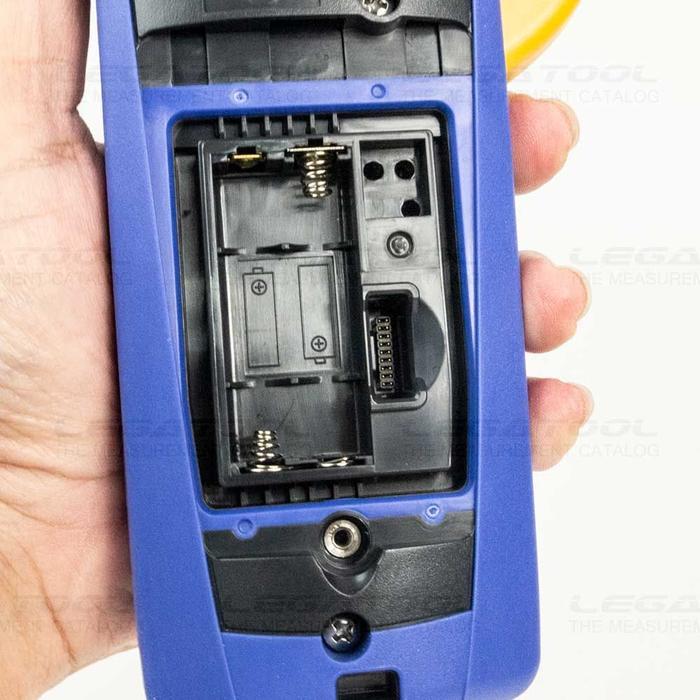

CM3286-50 | Power Supply

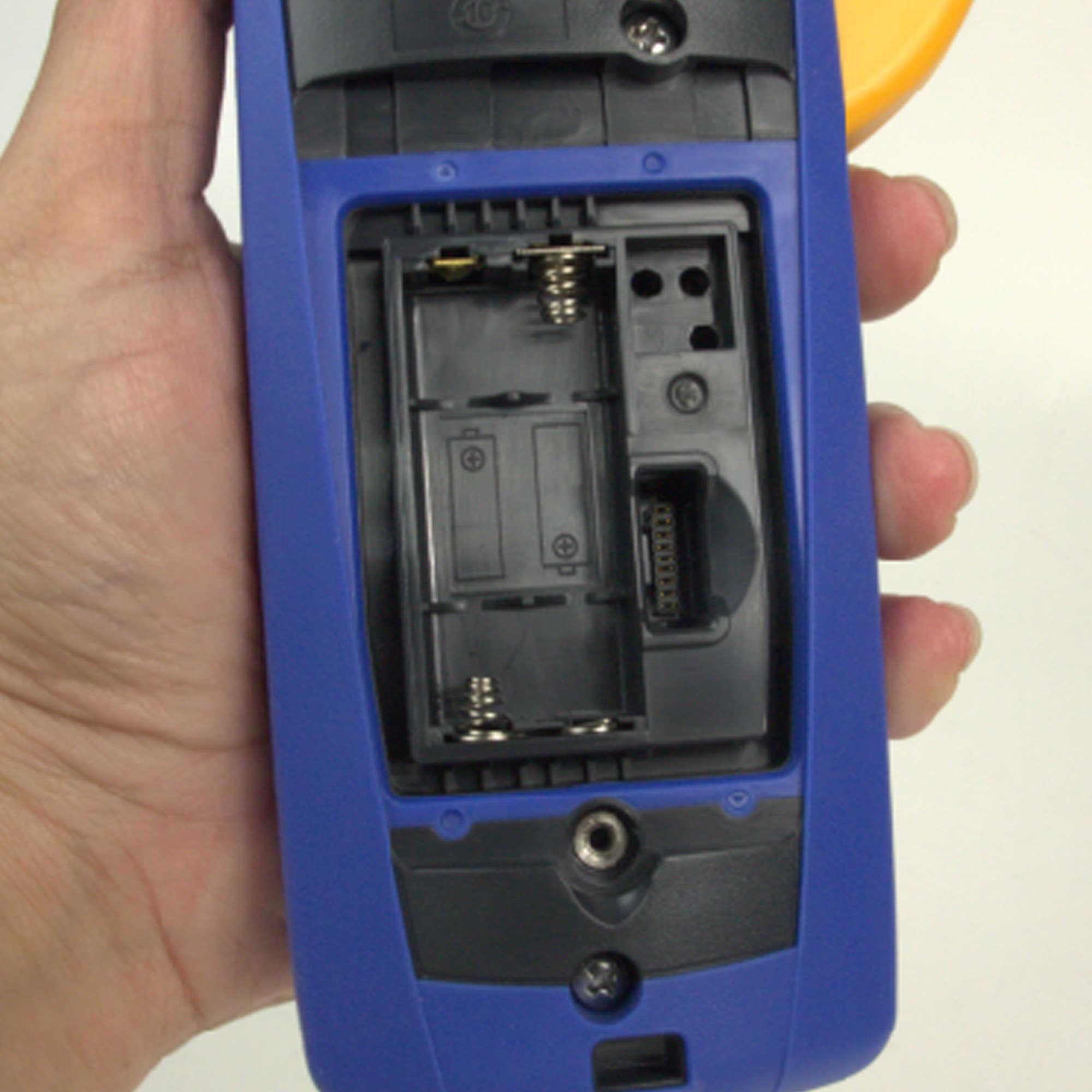

• LR03 alkaline battery x 2

• Rated supply voltage: 1.5 V DC x 2

• Maximum rated power: 1200 mVA

CM3286-50 | ขนาดสินค้า

Approx. 65 x 241 x 35 mm (W x H x D)

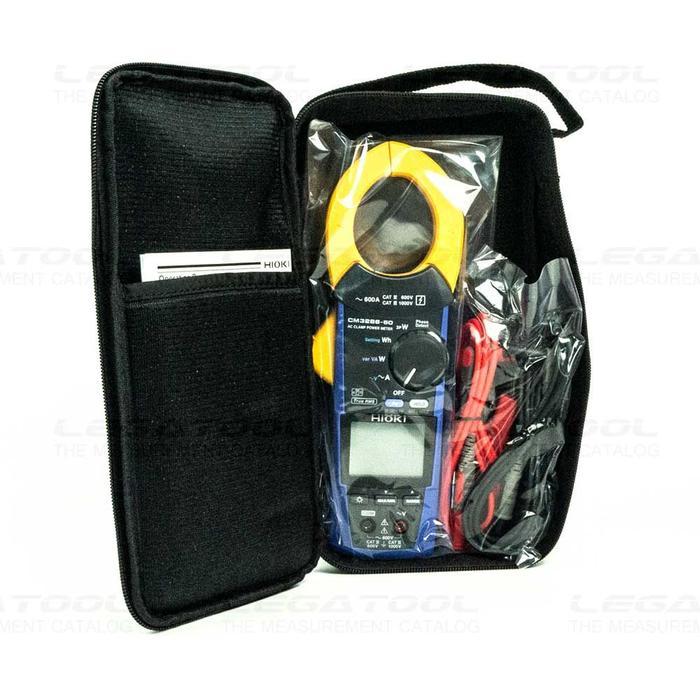

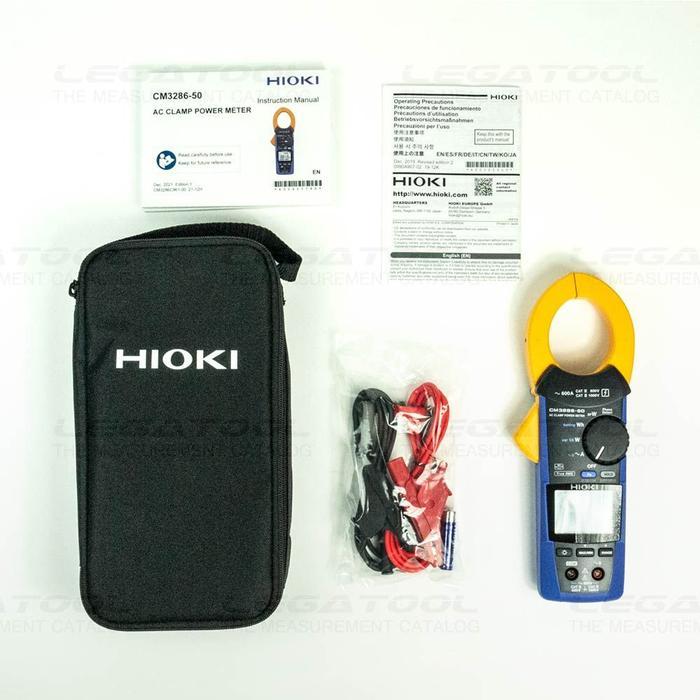

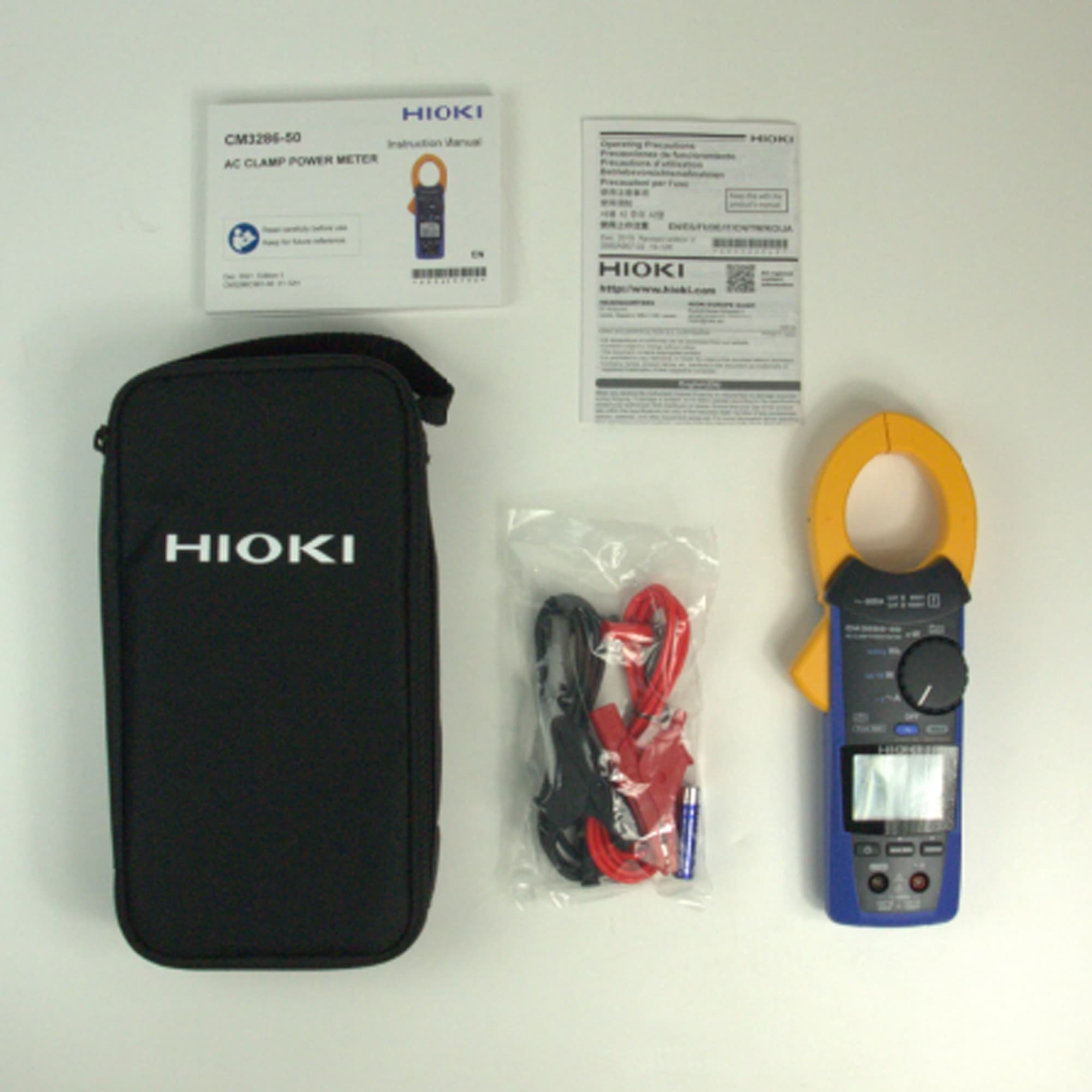

CM3286-50 | อุปกรณ์ที่มาในชุด

• ตัวเครื่อง CM3286-50

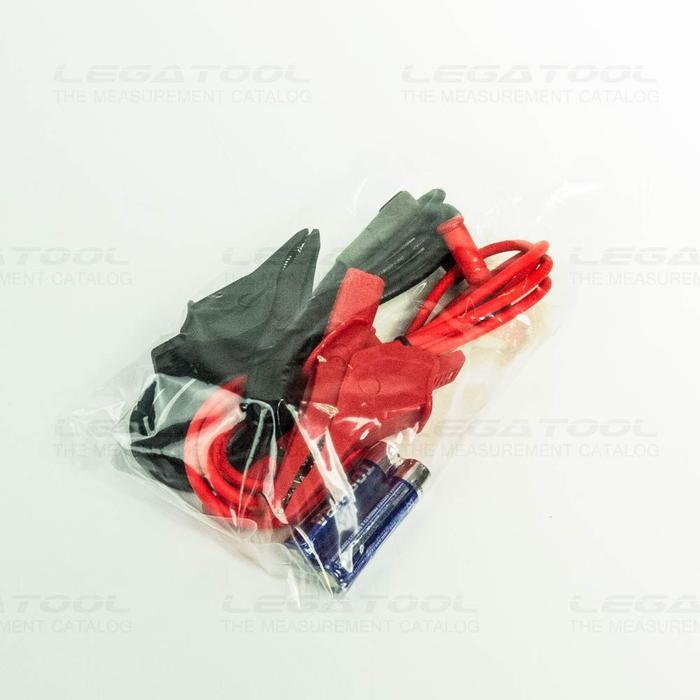

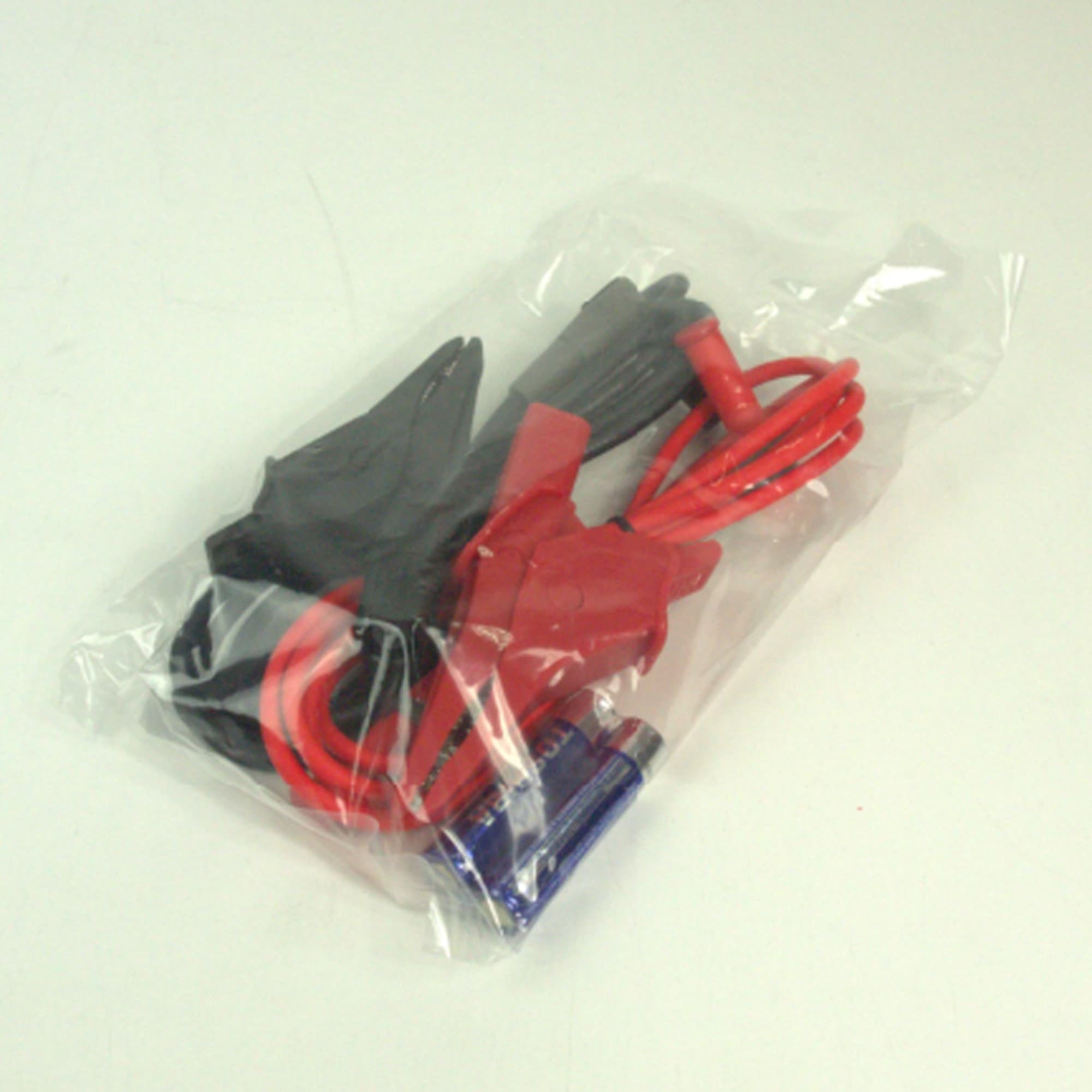

• สายวัด CONNECTION CORD L9257 ×1

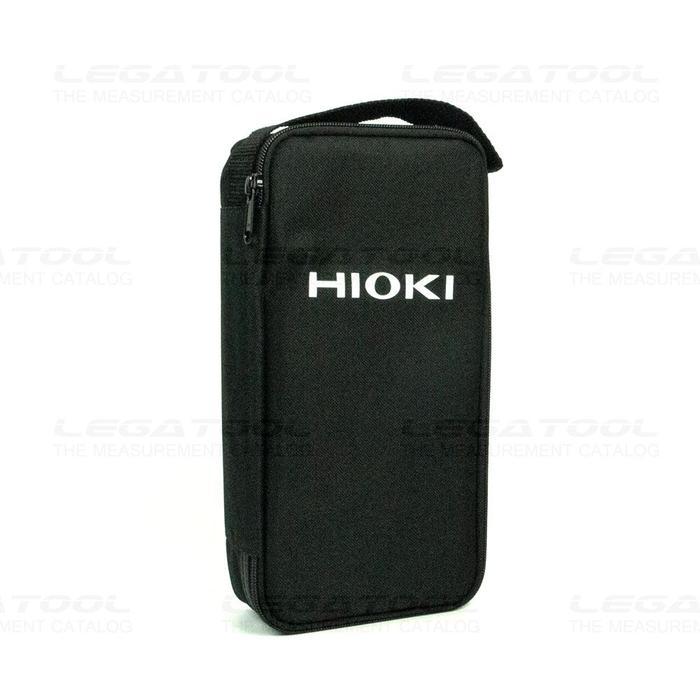

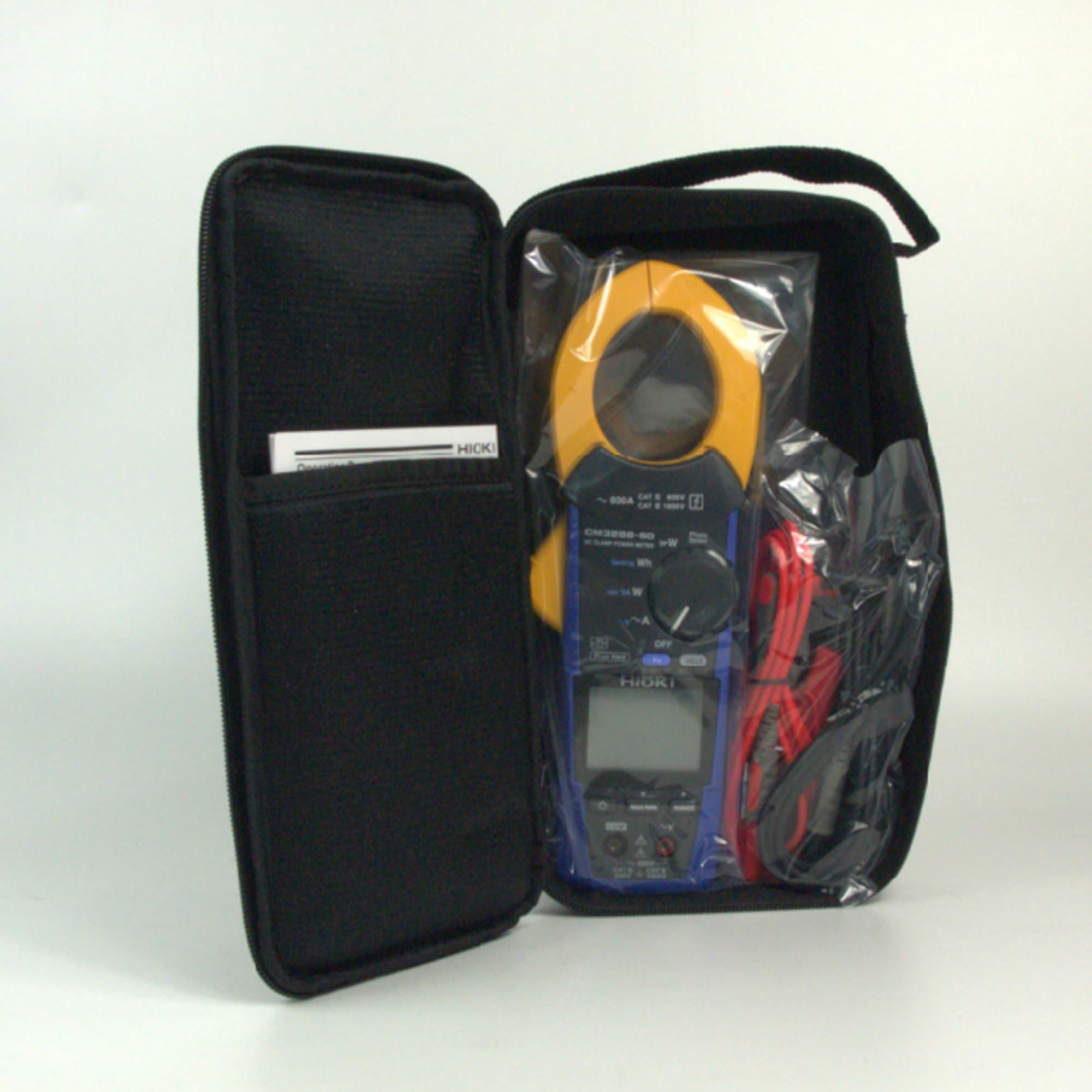

• กระเป๋า CARRYING CASE C0203 ×1

• แบตเตอรี่ LR03 ×2

• คู่มือการใช้งาน ×1

CM3286-50 | อุปกรณ์เสริม

• L9207-10 TEST LEAD length 90 cm.

• L9300 TEST LEAD length 95 cm.

• L4931 Expands the length of L4930/ L4940, 1.5 m length

• L4939 Attaches to the tip of the L4930/ L4940, CAT III 600 V

• L4934 Small Alligator Clip Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)

• L4938 Attaches to the tip of the L4930/ L4940, CAT III 600 V

• L4936 Attaches to the tip of the L4930/ L4940, CAT III 600 V

• L4937 Attaches to the tip of the L4930/ L4940, CAT III 1000 V

• L4932 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V

• L4930 1.2 m length, CAT IV 600 V, CAT III 1000 V

• L4935 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V

• 9290-10 Primary 1000A, secondary 100A (1/10 ratio) output, Superior phase angle characteristics for power

• L9257 1.2 m (3.94 ft) length

• Z3210 Wireless Adapter

• C0203 CARRYING CASE.

• C0207 CARRYING CASE.

CM3286-50 | ข้อมูลจำเพาะ

• Measurement line: Single-phase, Three-phase (balanced with no distortion)

• Measurement items: Voltage, Current, Voltage/Current peak, Active/Reactive/Apparent power, Power factor, Phase angle (*1), Frequency, Simple Active Energy Consumption (Single-phase) [With Z3210 installed (*2)] Voltage/Current harmonics

• AC voltage range: [Measurement range] 80.0 V to 600.0 V, Single range, Basic accuracy 45-66 Hz: ±0.7% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS)

• AC current range: [Measurement range] 0.060 A to 600.0 A, 3 range, Basic accuracy 45-66 Hz: ±1.3% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS)

• Power range: [Single phase] 0.005 kW to 360.0 kW
  Basic accuracy: ±2.0% rdg. ±7 dgt. (50/ 60 Hz, Power factor=1)
  [Balanced three-phase 3-wire] 0.020 kW to 623.5 kW
  Basic accuracy: ±3.0% rdg. ±10 dgt. (50/ 60 Hz, Power factor=1)
  [Balanced three-phase 4-wire] 0.040 kW to 1080 kW
  Basic accuracy: ±2.0% rdg. ±3 dgt. (50/ 60 Hz, Power factor=1)

• Harmonic levels: [With Z3210 installed (*2)] Voltage/Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio

• Other functions: [Phase angle (*1)] lead -180.0° to lag 179.9°, [Power factor] -1.000 to 1.000
  [Frequency] 45.0 Hz to 999.9 Hz, PEAK, Phase detection, MAX/MIN/AVG value display, Auto hold, electric meter comparison, unbalanced 3-phase power estimate display, etc.

• Dustproof and waterproof: IP20 (Voltage measurement in a completely dry condition. When jaw closes)
  IP50 (While in storage)

• Power supply: LR03 Alkaline battery ×2
  Continuous use: approx. 25 hr (without Z3210 installed), approx. 18 hr. (with Z3210 installed and using wireless communications)
  Other conditions: 100 A AC measurement, backlight off, 23°C reference value

• Core jaw dia.: φ 46 mm (1.81 in), Jaw dimensions: 92 mm (3.62 in) W x 18 mm (0.71 in) D mm

• Dimensions and mass: 65 mm (2.56in) W × 241 mm (9.49in) H × 35 mm (1.38in) D, 450 g (15.9 oz)
