HIOKI BT4560-60 เครื่องวัดอิมพีแดนซ์แบตเตอรี่ (Battery Impedance Meter)

HIOKI

Name: HIOKI BT4560-60 เครื่องวัดอิมพีแดนซ์แบตเตอรี่ (Battery Impedance Meter)
Brand: HIOKI
SKU: bt4560-60
Availability: InStoreOnly

SKU

Model

New! เครื่องวัดอิมพีแดนซ์แบตเตอรี่ที่ใช้เทคนิค Electrochemical Impedance Spectroscopy (EIS) สำหรับวิเคราะห์คุณสมบัติทางไฟฟ้าภายในเซลล์แบตเตอรี่ลิเธียมไอออน รองรับการวัด EIS ในช่วงความถี่ 0.01 Hz ถึง 10 kHz ยี่ห้อ HIOKI

Application - Automotive

NEW

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

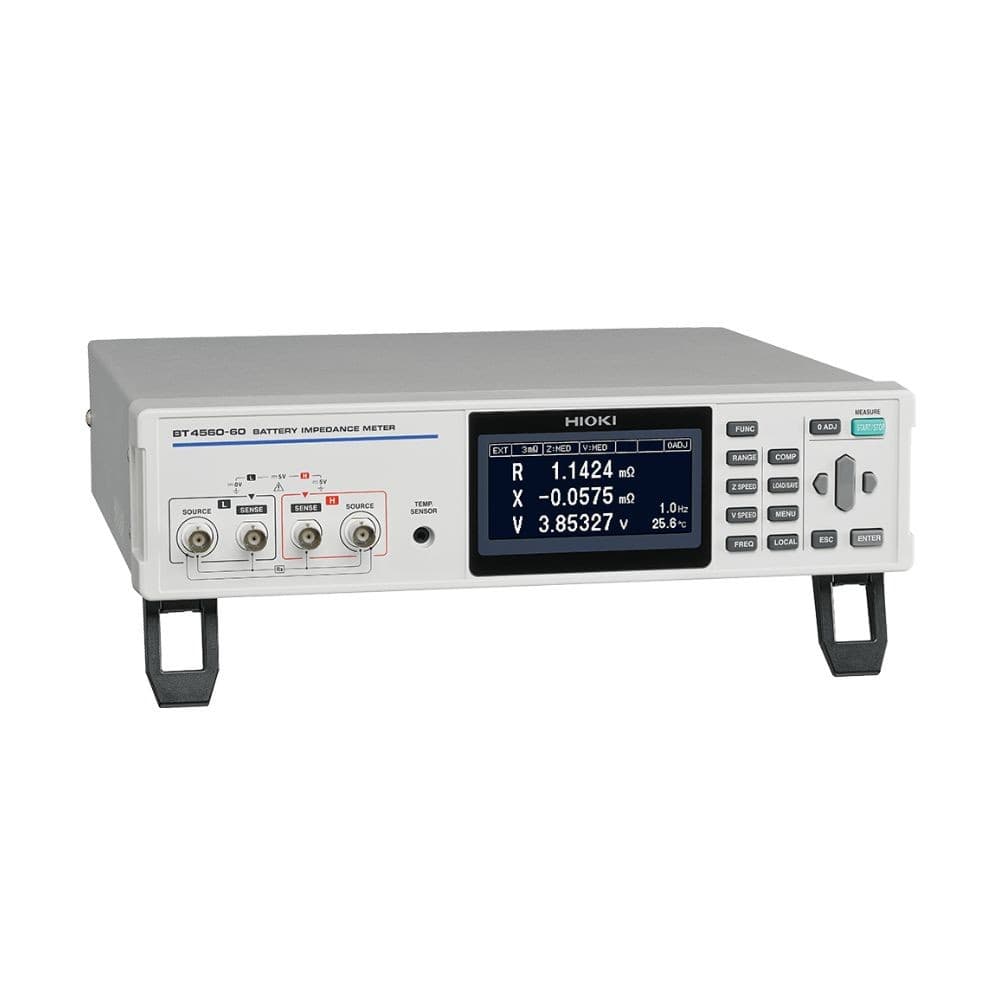

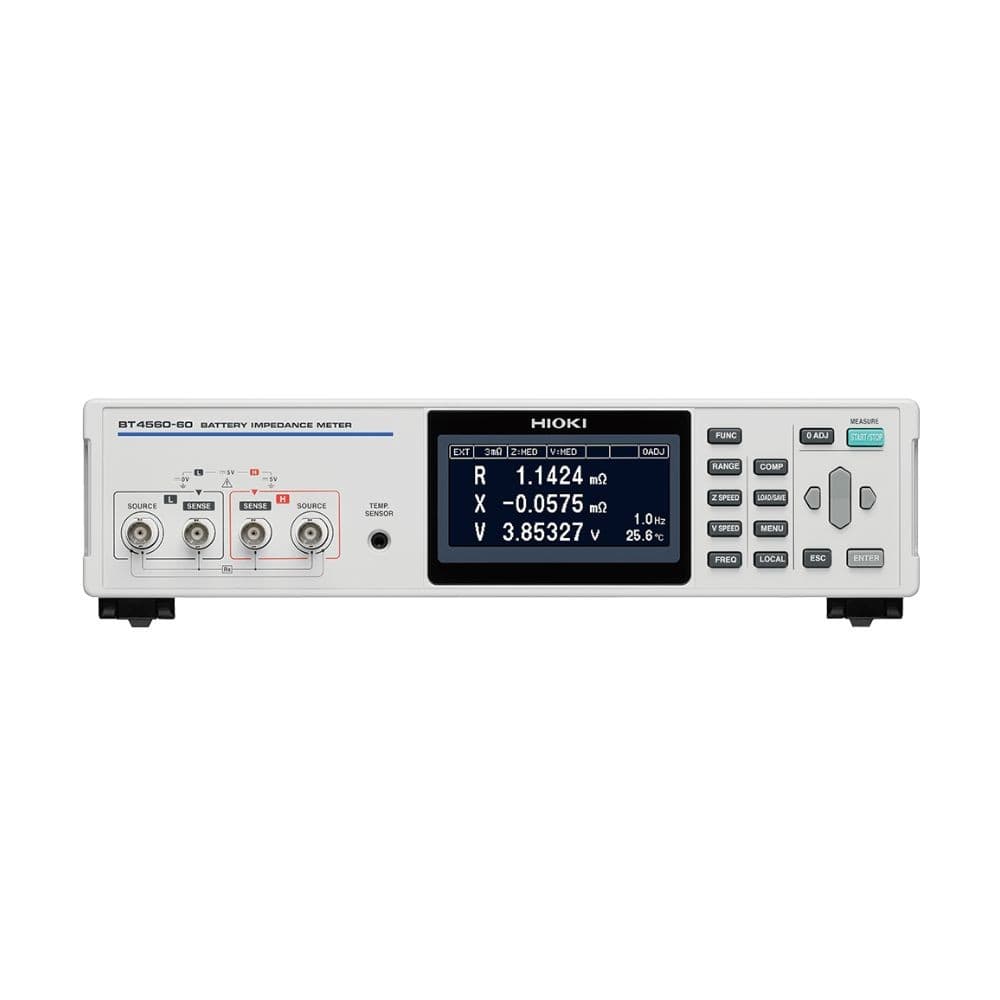

Hioki BT4560-60 เป็นเครื่องวัดอิมพีแดนซ์แบตเตอรี่ที่ใช้เทคนิค Electrochemical Impedance Spectroscopy (EIS) สำหรับวิเคราะห์คุณสมบัติทางไฟฟ้าภายในเซลล์แบตเตอรี่ลิเธียมไอออน เหมาะสำหรับการควบคุมคุณภาพ และการทดสอบในสายการผลิตของอุตสาหกรรมแบตเตอรี่ รถยนต์ไฟฟ้า (EV) และระบบกักเก็บพลังงาน (ESS)

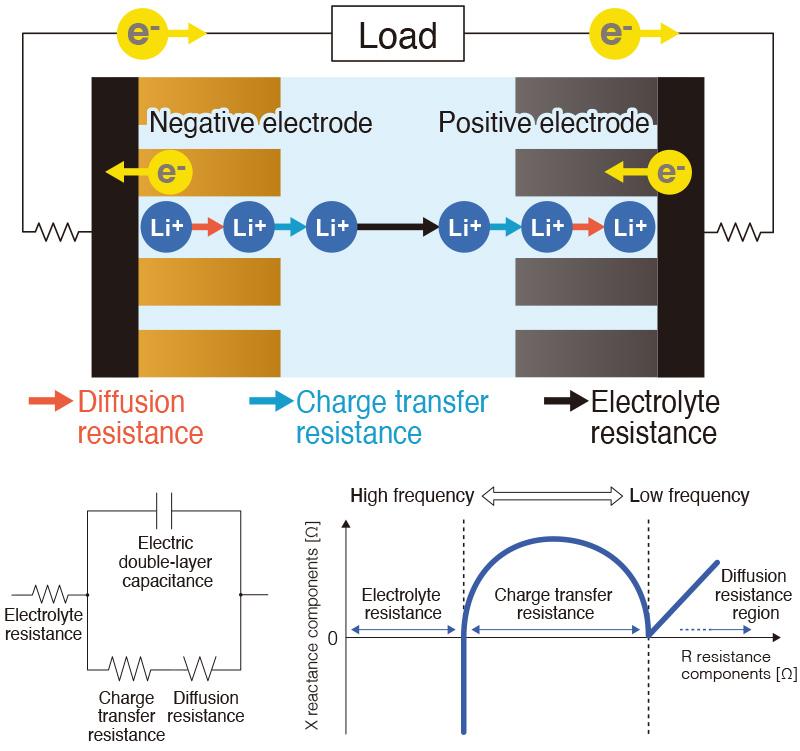

BT4560-60-01 — สามารถวิเคราะห์และจัดการค่าความต้านทานที่สำคัญของแบตเตอรี่ ได้แก่ Charge Transfer Resistance (Rct), Electrolyte Resistance (Rel) และ Diffusion Resistance เพื่อช่วยยกระดับคุณภาพการตรวจสอบเซลล์แบตเตอรี่และเพิ่มประสิทธิภาพในการควบคุมคุณภาพ

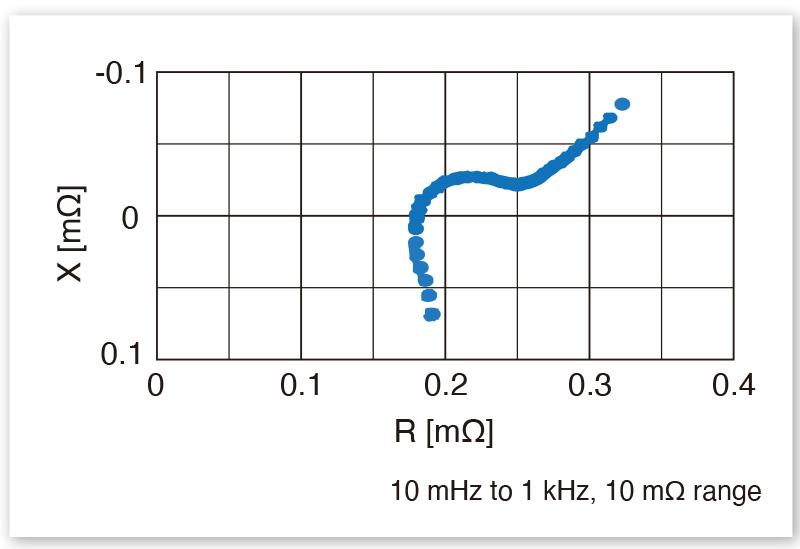

BT4560-60-02 — ได้รับการออกแบบมาเพื่อวัดค่าอิมพีแดนซ์ที่ต่ำถึง 1 mΩ

รองรับการวัด Electrochemical Impedance Spectroscopy (EIS) ในช่วงความถี่ 0.01 Hz to 10 kHz
วัดค่า Impedance, Voltage และ Temperature ได้พร้อมกัน
รองรับการวัดอิมพีแดนซ์ต่ำกว่า 1 mΩ ด้วยความแม่นยำและความเสถียรสูง
สร้าง Nyquist (Cole-Cole) Plot ได้ทันทีผ่านซอฟต์แวร์ที่มาพร้อมเครื่อง
รองรับการส่งข้อมูลไปยังซอฟต์แวร์วิเคราะห์วงจร Equivalent Circuit Analysis
สามารถขยายเป็นระบบวัดหลายช่องสัญญาณร่วมกับ Switch Mainframe เพื่อทดสอบแบตเตอรี่หลายเซลล์แบบอัตโนมัติ

Rated supply voltage: 100 V to 240 V AC
Rated supply frequency: 50 Hz/60 Hz
Rated power 80 VA max

Dimensions: 330 × 80 × 293 mm
Weight: 3,800 g (3.8 kg)

Power cord × 1
instruction manual × 1
zero-adjustment board × 1
USB cable (A-B type) × 1

Allowable input voltage

Measured items

Impedance, voltage, temperature

Impedance measurement

Parameters: R (resistance), X (reactance), Z (impedance), θ (phase angle)
Frequency: 0.01 Hz to 10.00 kHz (For the 1.06 kHz to 10.00 kHz range, measurements below 1 mΩ in the 3 mΩ and 10 mΩ ranges, and below 10 mΩ in the 100 mΩ range, are not covered by the accuracy guarantee.)
Measurement ranges: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ
Measurement current: 3 mΩ range: 1.5 A rms, 10 mΩ range: 500 mA rms, 100 mΩ range: 50 mA rms

Voltage measurement

Measurement range: 5.00000 V (single range), measurement time: 0.1 s (FAST) to 1.0 s (SLOW)

Temperature measurement

Range: -10.0°C to 60.0°C, measurement time: 2.3 s

Basic accuracy

|Z| : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., Temperature: ±0.5°C (at 10.0°C to 40.0°C)

Allowable input voltage	Up to 5 V
Measured items	Impedance, voltage, temperature
Impedance measurement	Parameters: R (resistance), X (reactance), Z (impedance), θ (phase angle) Frequency: 0.01 Hz to 10.00 kHz (For the 1.06 kHz to 10.00 kHz range, measurements below 1 mΩ in the 3 mΩ and 10 mΩ ranges, and below 10 mΩ in the 100 mΩ range, are not covered by the accuracy guarantee.) Measurement ranges: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ Measurement current: 3 mΩ range: 1.5 A rms, 10 mΩ range: 500 mA rms, 100 mΩ range: 50 mA rms
Voltage measurement	Measurement range: 5.00000 V (single range), measurement time: 0.1 s (FAST) to 1.0 s (SLOW)
Temperature measurement	Range: -10.0°C to 60.0°C, measurement time: 2.3 s
Basic accuracy	\|Z\| : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., Temperature: ±0.5°C (at 10.0°C to 40.0°C)
Functions	Comparator, self-calibration, sample delay, average, voltage limit, potential gradient compensation for impedance measurement, charge/discharge prevention during AC signal application, key lock, system test, panel saving and loading (up to 126 condition sets)

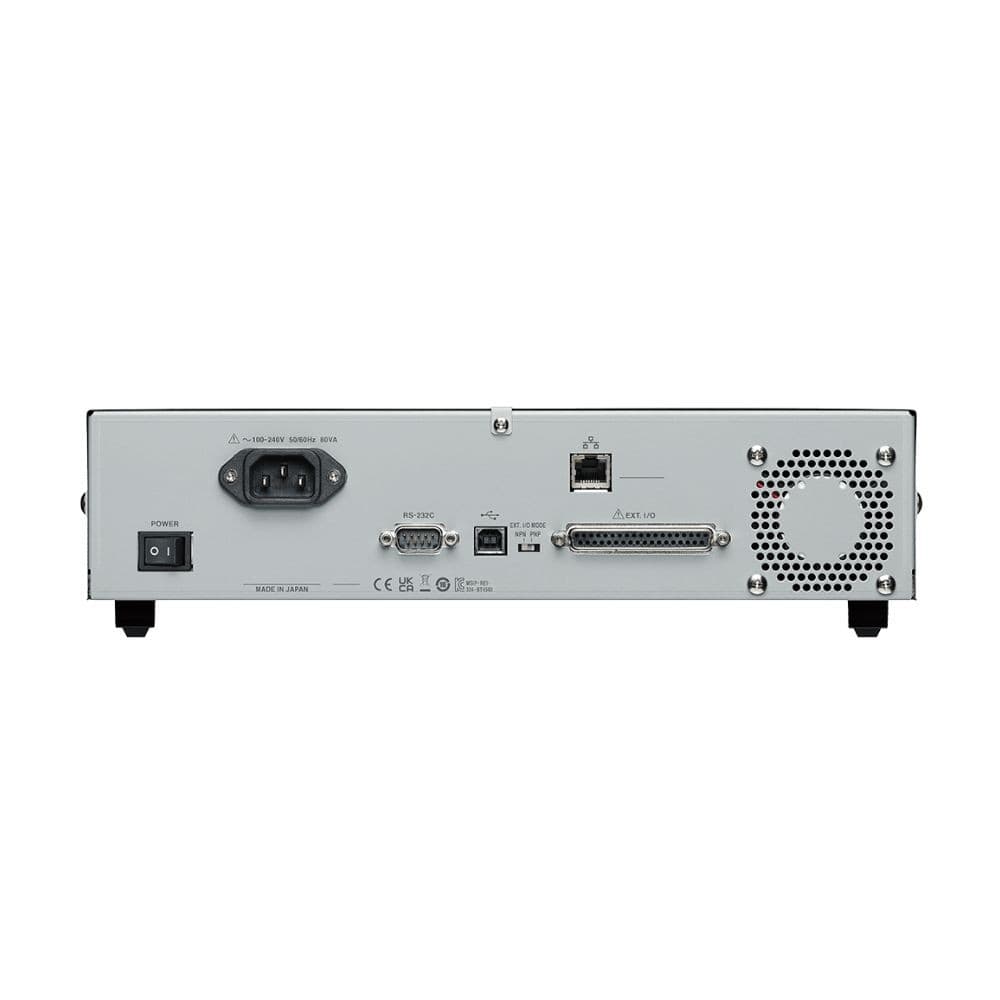

Interfaces	LAN, RS-232C, USB, EXT. I/O (NPN/PNP can be switched)
Power supply	Rated supply voltage: 100 V to 240 V AC Rated supply frequency: 50 Hz/60 Hz Rated power 80 VA max
Dimensions and weight	Approx. 330W × 80H × 293D mm (12.99W × 3.15H × 11.54D in.), approx. 3.8 kg (134.0 oz.)
Included accessories	Power cord × 1, instruction manual × 1, zero-adjustment board × 1, USB cable (A-B type) × 1
