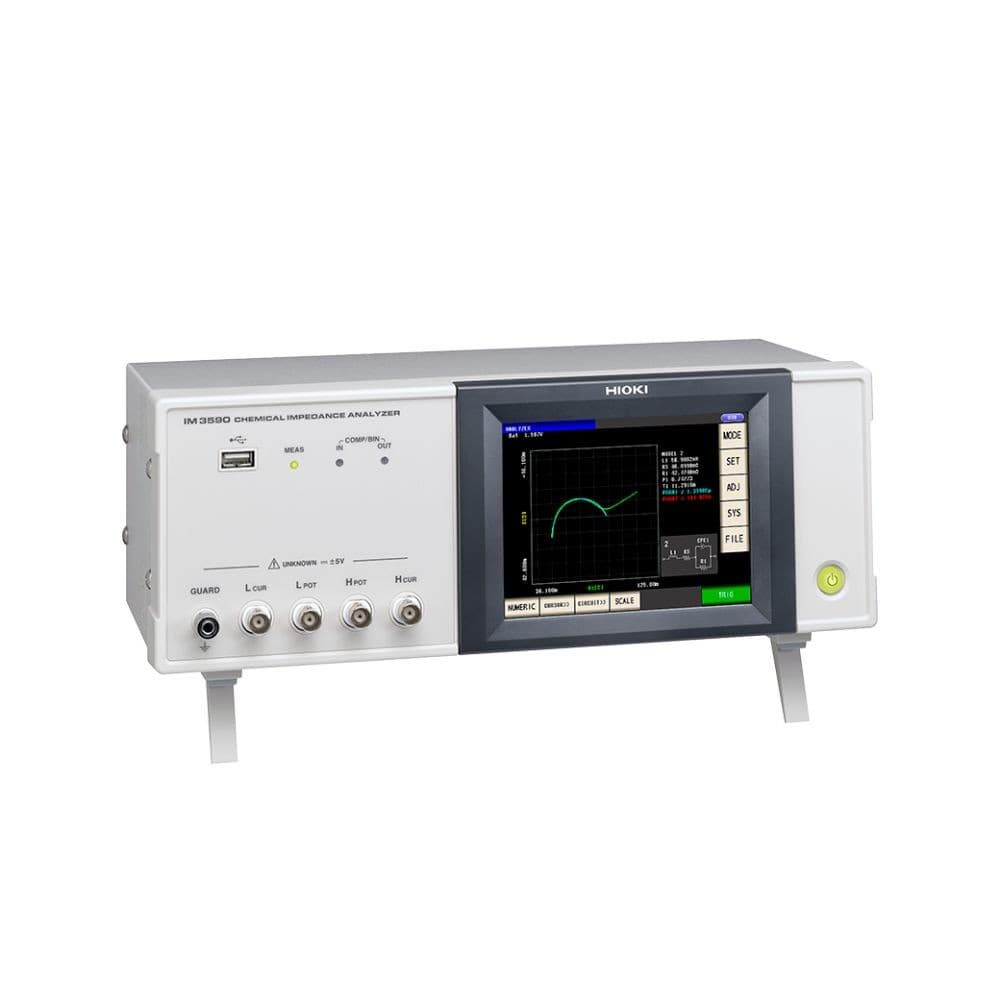

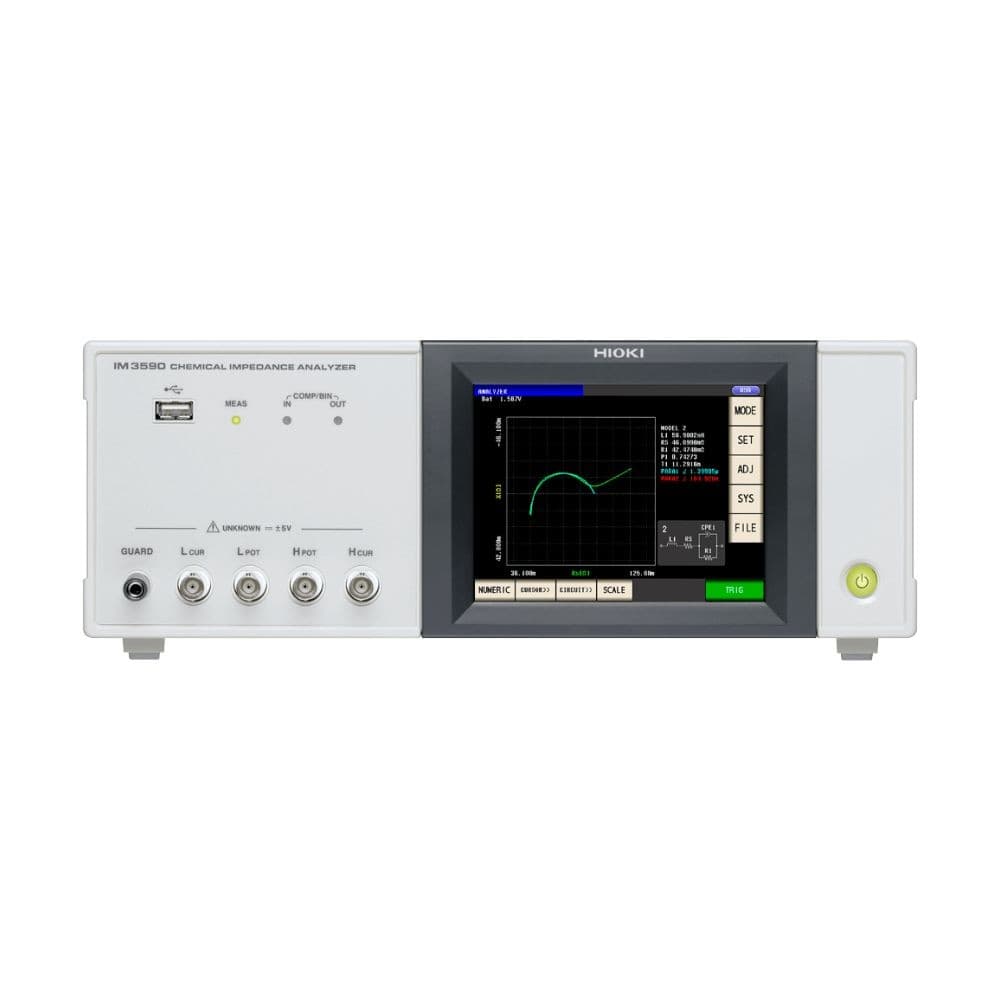

HIOKI IM3590 เครื่องวิเคราะห์อิมพีแดนซ์ Impedance Analyzer For electrochemical components
IM3590
IM3590
เป็นเครื่องวิเคราะห์อิมพีแดนซ์สำหรับงานเคมีไฟฟ้า (Chemical Impedance Analyzer) ออกแบบมาเพื่อรองรับการวิจัยและพัฒนา (R&D) รวมถึงการวิเคราะห์คุณสมบัติของแบตเตอรี่ วัสดุเคมีไฟฟ้า และตัวเก็บประจุแบบ EDLC โดยสามารถวัดค่าอิมพีแดนซ์และพฤติกรรมทางไฟฟ้าของวัสดุได้อย่างแม่นยำในช่วงความถี่ต่ำถึง 200 kHz ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องวิเคราะห์อิมพีแดนซ์ Impedance Analyzer For electrochemical components
เป็นเครื่องวิเคราะห์อิมพีแดนซ์สำหรับงานเคมีไฟฟ้า (Chemical Impedance Analyzer) ออกแบบมาเพื่อรองรับการวิจัยและพัฒนา (R&D) รวมถึงการวิเคราะห์คุณสมบัติของแบตเตอรี่ วัสดุเคมีไฟฟ้า และตัวเก็บประจุแบบ EDLC โดยสามารถวัดค่าอิมพีแดนซ์และพฤติกรรมทางไฟฟ้าของวัสดุได้อย่างแม่นยำในช่วงความถี่ต่ำถึง 200 kHz
คุณสมบัติเด่น
ช่วงความถี่สัญญาณทดสอบกว้าง 1 mHz ถึง 200 kHz รองรับการวัด Ion Behavior และ Solution Resistance
รองรับการวัดค่า LCR และการทดสอบแบบ Frequency Sweep อย่างต่อเนื่องด้วยเครื่องเดียว
สามารถวัด Internal Impedance ของแบตเตอรี่ได้โดยไม่ต้องจ่ายโหลด (No Load)
รองรับการวัดแบบ Sweep ความเร็วสูง ใช้เวลาทดสอบต่ำสุดเพียง 2 ms
ความแม่นยำพื้นฐาน ±0.05% เหมาะสำหรับทั้งงานตรวจสอบคุณภาพชิ้นส่วนอิเล็กทรอนิกส์และงานวิจัยและพัฒนา (R&D)
รองรับการวัดค่า LCR และอิมพีแดนซ์ เพื่อสร้างกราฟ Cole-Cole Plot และวิเคราะห์ Equivalent Circuit สำหรับอุปกรณ์และวัสดุทางเคมีไฟฟ้า (Electrochemical Components and Materials)
ช่วงการวัด
Measurement range | 100 mΩ to 100 MΩ, 10 ranges (All parameters are determined according to Z) | |||||
|---|---|---|---|---|---|---|
Display range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : | |||||
Basic accuracy | Z: ±0.05% rdg. θ: ±0.03° | |||||
Measurement frequency | 1 mHz to 200 kHz (5 digits setting resolution, minimum resolution 1 mHz) | |||||
Power Supply
100 to 240 V AC, 50/60 Hz, 50 VA max.
ขนาดเครื่อง
Dimensions: 330 × 119 × 168 mm
Weight: 3,100 g
อุปกรณ์ที่มาในชุด
Power cord ×1
Instruction manual ×1
Specification
Measurement modes | LCR mode, Continuous measurement mode (LCR mode / Analyzer mode), Analyzer mode (Sweeps with measurement frequency and measurement level, temperature characteristics, equivalent circuit analysis) | |||||
|---|---|---|---|---|---|---|
Measurement parameters | Z, Y, θ, Rs (ESR), Rp, Rdc (DC resistance), X, G, B, Cs, Cp, Ls, Lp, | |||||
Measurement range | 100 mΩ to 100 MΩ, 10 ranges (All parameters are determined according to Z) | |||||
Display range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : | |||||
Basic accuracy | Z: ±0.05% rdg. θ: ±0.03° | |||||
Measurement frequency | 1 mHz to 200 kHz (5 digits setting resolution, minimum resolution 1 mHz) | |||||
Measurement signal level | Normal mode: | |||||
Output impedance | Normal mode: 100 Ω, Low impedance high repeatability mode: 25 Ω | |||||
Display | 5.7-inch color TFT, display can be set to ON/OFF | |||||
Measurement time | 2 ms (1 kHz, FAST, display OFF, representative value) | |||||
Functions | DC bias measurement, DC resistance temperature compensation (converted reference temperature is displayed), Temperature measurement, Battery mesurement (Automatic DC biasing system), Comparator, BIN measurement (classification), Panel loading/saving, Memory function | |||||
Interfaces | EXT I/O (Handler), USB communication (high-speed), USB memory | |||||
Power supply | 100 to 240 V AC, 50/60 Hz, 50 VA max. | |||||
Dimensions and mass | 330 mm (12.99 in) W × 119 mm (4.69 in) H × 168 mm (6.61 in) D, 3.1 kg (109.3 oz) | |||||
Included accessories | Power cord ×1, Instruction manual ×1 | |||||
