Kett LZ-990 เครื่องวัดความหนาผิวเคลือบ (Coating Thickness Tester)
lz-990
฿39,800.00(ราคายังไม่รวมภาษี 7%)
Kett LZ-990 เครื่องวัดความหนาผิวเคลือบ (Coating Thickness Tester) ใช้ทั้งวิธีเหนี่ยวนำแม่เหล็ก (electromagnetic) และวิธีกระแสไหลวน (eddy-current) ระบบสามารถระบุชนิดวัสดุฐานอัตโนมัติ (แม่เหล็กหรือไม่ใช่แม่เหล็ก) แล้วสลับโหมดการวัดให้เอง ทำให้ใช้งานได้ทั้งบนโลหะแบบต่าง ๆ โดยไม่ต้องเปลี่ยนหัววัดเอง
เครื่องวัดความหนาผิวเคลือบ | Coating Thickness Tester
Kett LZ-990 เป็นเครื่องวัดความหนาของฟิล์มสารเคลือบบนพื้นผิววัสดุทั้งโลหะแม่เหล็กและโลหะที่ไม่ใช่แม่เหล็กอย่างแม่นยำและสะดวก แม้ใช้งานง่าย ตัวเครื่องมีขนาดกะทัดรัดและฟังก์ชันครบครัน เหมาะสำหรับงานตรวจสอบคุณภาพในโรงงานและภาคสนามต่าง ๆ เช่น งานควบคุมคุณภาพในโรงงาน การวัดฟิล์มเคลือบบนชิ้นงานโลหะทั่วไป การตรวจสอบการเคลือบสี
จุดเด่น
ใช้ทั้งวิธีการเหนี่ยวนำแม่เหล็ก (Electromagnetic) และ กระแสไหลวน (Eddy-Current) โดยสามารถตรวจจับชนิดวัสดุฐานอัตโนมัติ ว่าเป็นโลหะแม่เหล็กหรือไม่ แล้วสลับโหมดการวัดให้เอง ทำให้สามารถใช้งานได้กับโลหะหลากหลายประเภทโดยไม่ต้องเปลี่ยนหัววัดเอง
ตัวเครื่องมาพร้อมหน่วยความจำ Calibration Curve Memory สูงสุด 16 ชุด (8 ชุดต่อแต่ละวิธี) ช่วยให้ตรวจสอบชิ้นงานชนิดเดิมซ้ำ ไม่จำเป็นต้องทำการสอบเทียบใหม่ทุกครั้ง
รองรับการบันทึกข้อมูลการวัดได้มากถึง 1000 จุด เหมาะสำหรับงานตรวจสารเคลือบในปริมาณมาก ทั้งในภาคสนามและในสายการผลิต
มีฟังก์ชันจัดการข้อมูลอย่างครบถ้วน เช่น การตั้งขีดจำกัดบน–ล่าง การคำนวณค่าทางสถิติ (ค่าเฉลี่ย, ค่าสูงสุด–ต่ำสุด) การเปิด–ปิดอัตโนมัติ รวมถึงการเลือกหน่วยวัดได้สะดวก
หน้าจอ LCD พร้อมไฟ Backlight ช่วยให้มองเห็นค่าได้ชัดเจนแม้ในพื้นที่แสงน้อย และตัวเครื่องยังมีน้ำหนักเบาพร้อมโครงสร้างที่แข็งแรงทนทาน เหมาะสำหรับงานตรวจสอบทั้งในโรงงานและพื้นที่ปฏิบัติงานจริง
หลักการวัด

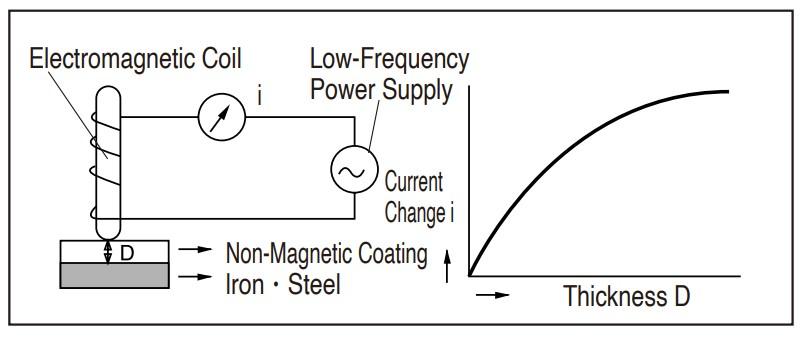

วิธีการวัดแบบ Electromagnetic
(ใช้สำหรับวัดสารเคลือบที่ไม่เป็นแม่เหล็กบนโลหะแม่เหล็ก)
เมื่อขดลวดแม่เหล็กไฟฟ้ากระแสสลับ (AC Electromagnet) ถูกนำเข้าไปใกล้กับเหล็กหรือโลหะแม่เหล็ก ระดับของเส้นแรงแม่เหล็กที่ไหลผ่านขดลวดจะเปลี่ยนแปลง ทำให้แรงดันไฟฟ้าที่ปลายขดลวดเปลี่ยนไปด้วย การเปลี่ยนแปลงของแรงดันนี้จะถูกตรวจวัดผ่านค่ากระแสไฟฟ้า และนำไปคำนวณเพื่อแปลงเป็นค่าความหนาของผิวเคลือบ

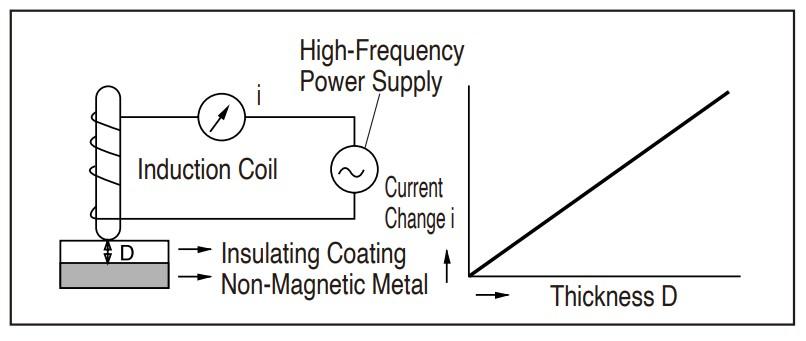

วิธีการวัดแบบ Eddy Current
(ใช้สำหรับวัดสารเคลือบที่เป็นฉนวนบนโลหะที่ไม่ใช่แม่เหล็ก)
เมื่อขดลวดที่มีกระแสไฟฟ้าความถี่สูงไหลอย่างสม่ำเสมอถูกนำเข้าใกล้กับผิวโลหะ จะเกิดกระแสไหลวน (Eddy Currents) บนผิวโลหะนั้น กระแสไหลวนเหล่านี้จะเปลี่ยนแปลงตามระยะห่างระหว่างขดลวดกับผิวโลหะ ทำให้แรงดันไฟฟ้าที่ปลายขดลวดเปลี่ยนไปด้วย การเปลี่ยนแปลงของแรงดันนี้จะถูกตรวจวัดผ่านค่ากระแสไฟฟ้าและนำไปคำนวณเพื่อแปลงเป็นค่าความหนาของผิวเคลือบ
 |  |
▲ Electromagnetic method | ▲ Eddy Current method |
การดูแลรักษา | ข้อควรระวัง
ระมัดระวังในการจับส่วนหัวเซนเซอร์
อย่ากระแทกหัวเซนเซอร์กับพื้นผิวที่ต้องการวัด และอย่าลากตัวเครื่องในขณะที่เซนเซอร์กดอยู่กับพื้นผิวการวัด เพราะอาจทำให้เกิดความเสียหายได้ นอกจากนี้ หากหัวเซนเซอร์สกปรก อาจทำให้การวัดคลาดเคลื่อนได้
การดูแลเครื่องวัดความหนาผิวเคลือบ
Coating Thickness Tester เป็นอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ห้ามทำตก ห้ามโดนน้ำ และไม่ควรวางไว้ในที่ที่อาจโดนแสงแดดจัดโดยตรง ระหว่างการวัดควรใช้สายรัดข้อมือเพื่อป้องกันการทำเครื่องหล่น และเมื่อไม่ได้ใช้งานควรเก็บไว้ในกระเป๋าพกพาที่จัดมาให้เพื่อป้องกันเศษโลหะหรือสิ่งสกปรกอื่น ๆ
ระวังในการจัดการแผ่นฟอยล์สอบเทียบ (Calibration Foils)
แผ่นฟอยล์สอบเทียบถูกวัดค่าความหนาอย่างแม่นยำ หากแผ่นฟอยล์เกิดรอยขีดข่วนหรือบิดงอ ค่าการสอบเทียบจะไม่ถูกต้อง
ช่วงการวัด
Measurement range | 0-2000µm or 0-80mils |
Measurement precision | <50 µm ± 1 µm |
Resolution | <100 µm, 0.1 µm |
Power Supply
2x 1.5V Batteries (AAA Alkaline)
ขนาดเครื่อง
Dimension : 82 x 99.5 x 32 mm
Weight : 160 g
อุปกรณ์ที่มาในชุด
Zero plate holder (Ferrous metal substrate, Aluminum substrate on each side)
Calibration foils (50, 100, 1000 μm)
Carrying pouch
2x 1.5V Batteries (AAA size Alkaline)
Instructions
Wrist strap
อุปกรณ์เสริม
Calibration foils (thicknesses other than those available as standard accessories)
Transparent protective cover
Measuring Bench LW-990
Printer VZ-380
Data Logger Software LDL-01
Specification
Measurement method | Electromagnetic induction and eddy-current methods (Automatic identification of substrate material) |
Applications | Non-magnetic coating on ferrous metal substrate and insulating coating on non-ferrous metal substrate |
Measurement range | 0-2000µm or 0-80mils |
Measurement precision | <50 µm ± 1 µm |
Resolution | <100 µm, 0.1 µm |
Conformity Standard | Electromagnetic induction JIS K5600-1-7, JIS H8501, JIS H0401 / ISO 2808, ISO 2064, ISO 1460, ISO 2178, ISO 19840 / BS 3900-C5 / ASTM B 499, ASTM D 7091-5 Eddy-current JIS K5600-1-7, JIS H8680-2, JIS H8501 / ISO 2808, ISO 2360, ISO 2064, ISO 19840 / BS 3900-C5 / ASTM D 7091-5 |
Display format | Digital (backlit LCD, smallest displayed unit 0.1 µm) |
Data memory | Approx. 1000 points |
Number of application memory | 8 for each electromagnetic and eddy current (16 Calibration curves in total) |
Power source | 2x 1.5V Batteries (AAA Alkaline) |
Power consumption | 40 mW (when backlight OFF) |
Operating environmental | 0-40°C |
Functions | Application memory (calibration curves), Measured data memory, Data delete, Data output, Lot classification, Auto power ON/OFF, Clock, Upper and lower limits, Statistical calculations, Backlight, Unit setting, etc, total 15 functions |
External output | Can be output to PC (USB) or printer (RS-232C) |
Dimensions & weight | 82 x 99.5 x 32 mm / 160 g |
Accessories |
|
Options |
|
