HIOKI M7103 Power Measurement Module
M7103
M7103

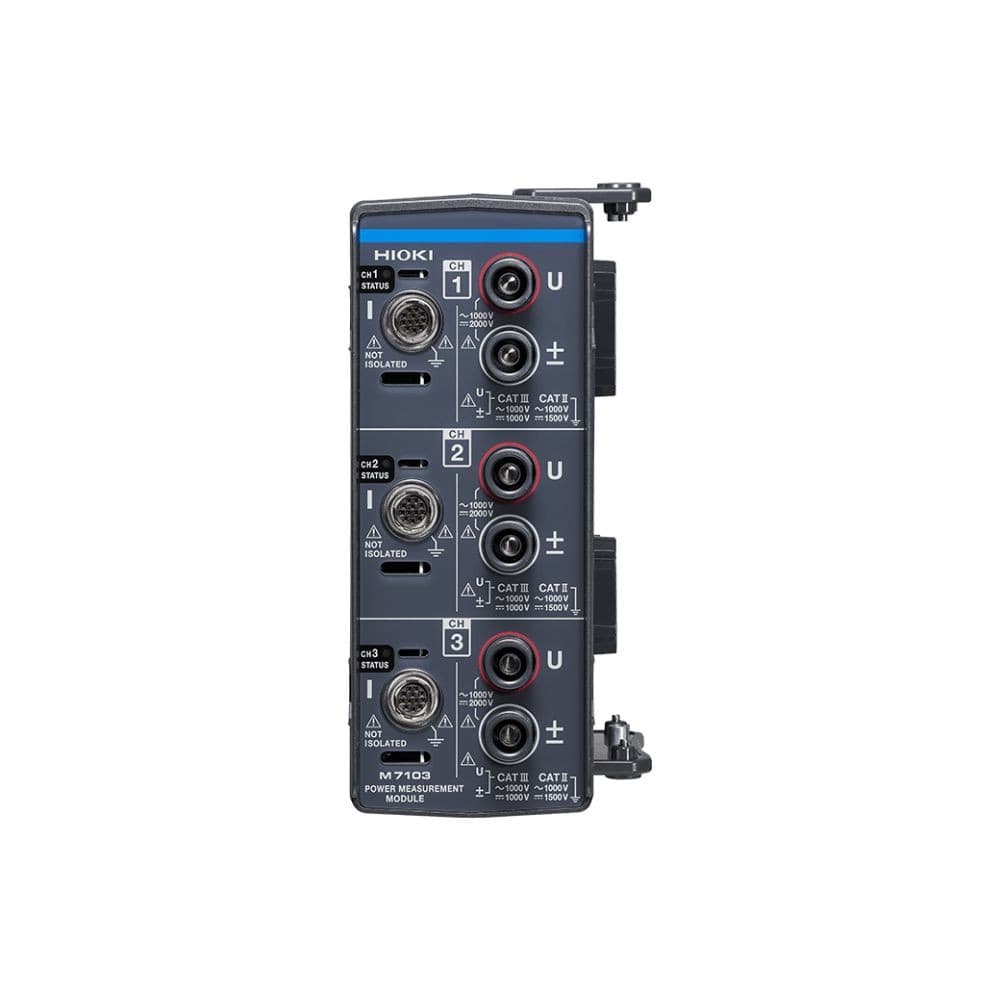

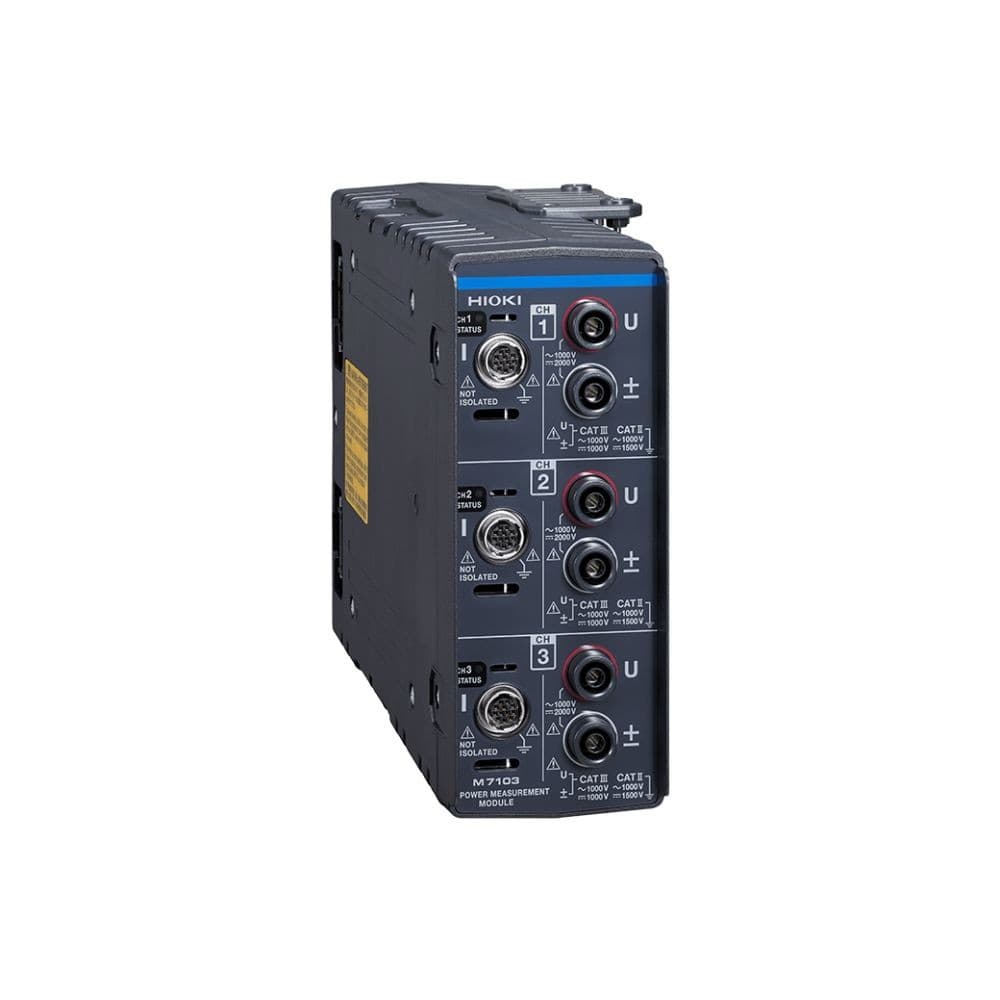

Power Measurement Module โมดูลวัดกำลังไฟฟ้าความแม่นยำสูงที่ออกแบบมาสำหรับใช้งานร่วมกับ Data Logger ซีรีส์ LR8100 เพื่อวัดแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า รองรับการวัดแรงดันสูงได้โดยตรงสูงสุด 1500 V DC โดยไม่ต้องใช้ Differential Probe เพิ่มเติม พร้อมรองรับการวัดกำลังไฟฟ้าแบบหลายช่องสัญญาณและขยายระบบได้สูงสุด 120 ช่อง ยี่ห้อ HIOKI
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Power Measurement Module
โมดูลวัดกำลังไฟฟ้าความแม่นยำสูงที่ออกแบบมาสำหรับใช้งานร่วมกับ Data Logger ซีรีส์ LR8100 เพื่อวัดแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า รองรับการวัดแรงดันสูงได้โดยตรงสูงสุด 1500 V DC โดยไม่ต้องใช้ Differential Probe เพิ่มเติม พร้อมรองรับการวัดกำลังไฟฟ้าแบบหลายช่องสัญญาณและขยายระบบได้สูงสุด 120 ช่อง
คุณสมบัติเด่น
รองรับการวัดแรงดันสูงโดยตรงสูงสุด 1500 V DC CAT II และ 1000 V DC CAT III โดยไม่จำเป็นต้องใช้ Differential Probe
ความแม่นยำของการวัดแรงดันสูงถึง 1500 V DC เหมาะสำหรับการทดสอบ PV Inverter และระบบพลังงานสมัยใหม่

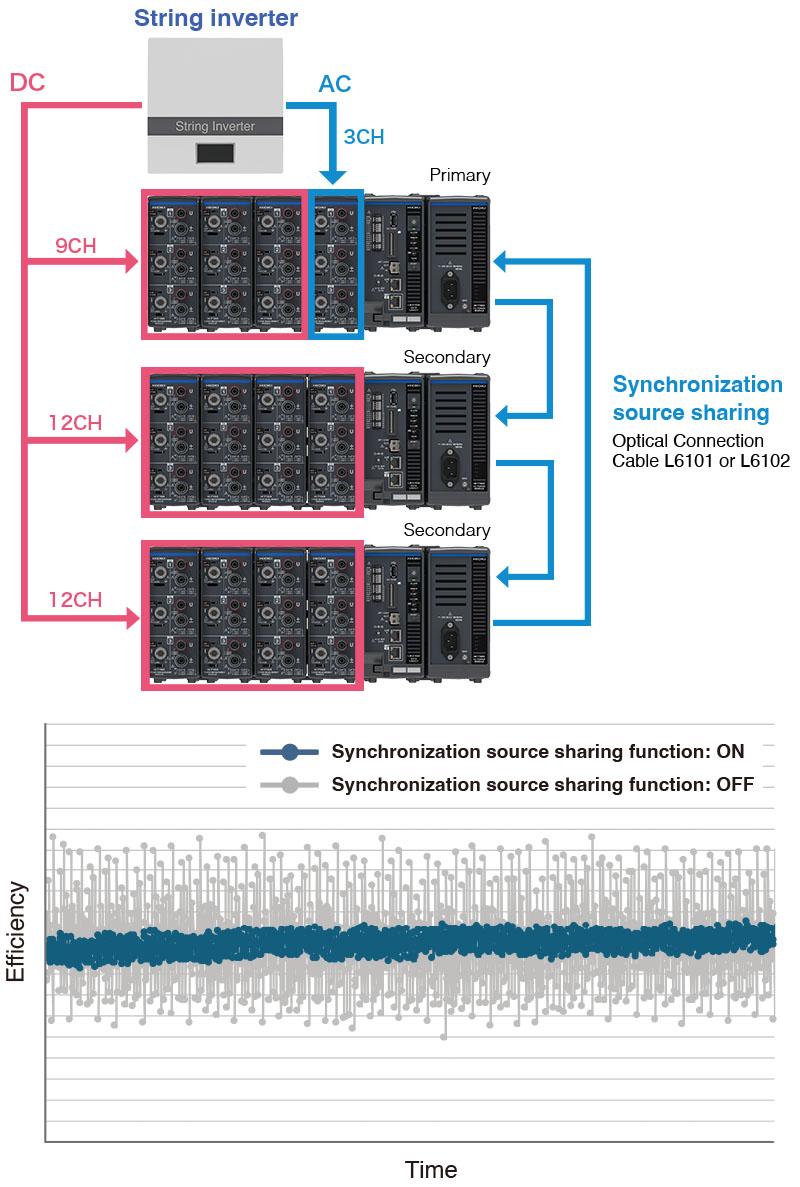

รองรับการวัดกำลังไฟฟ้าหลายจุด พร้อมขยายระบบได้สูงสุด 120 ช่องสัญญาณ

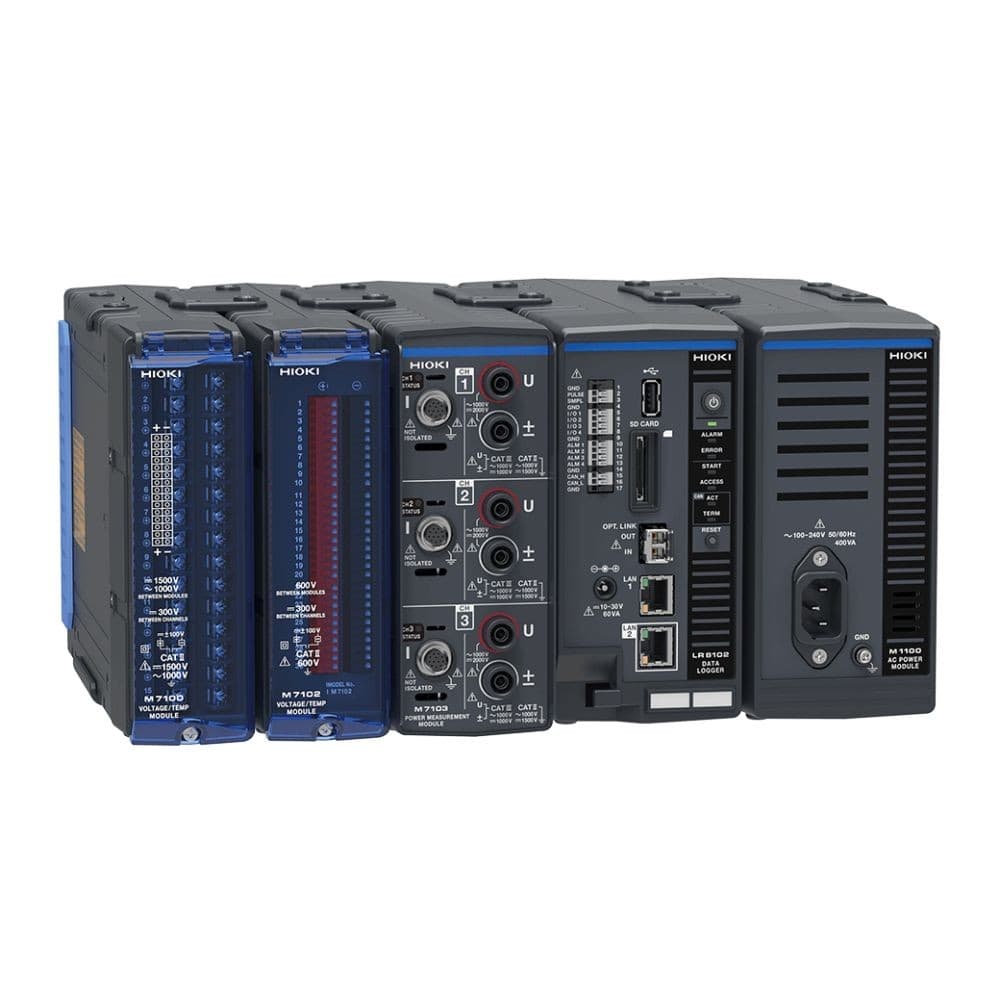

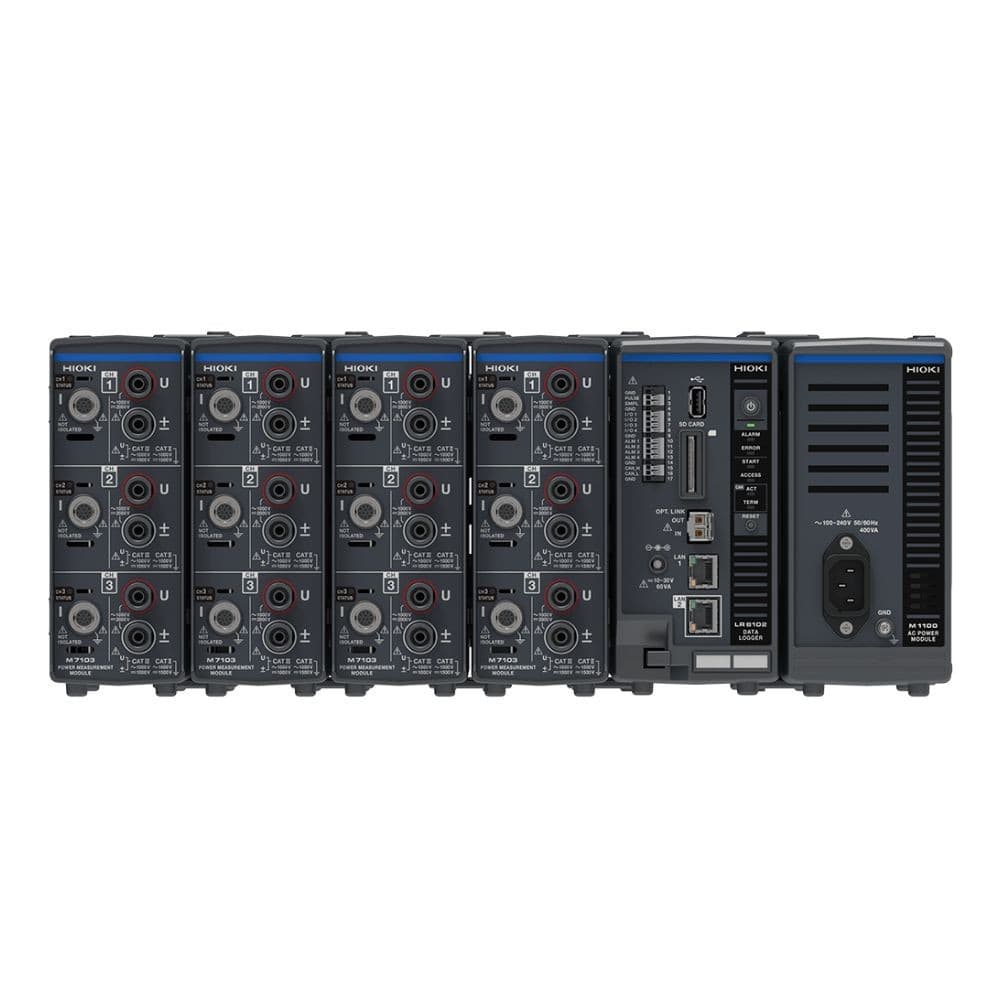

ติดตั้งได้สูงสุด 12 ช่องในตู้ Rack ขนาด 4U ช่วยประหยัดพื้นที่และลดต้นทุนในสายการผลิต

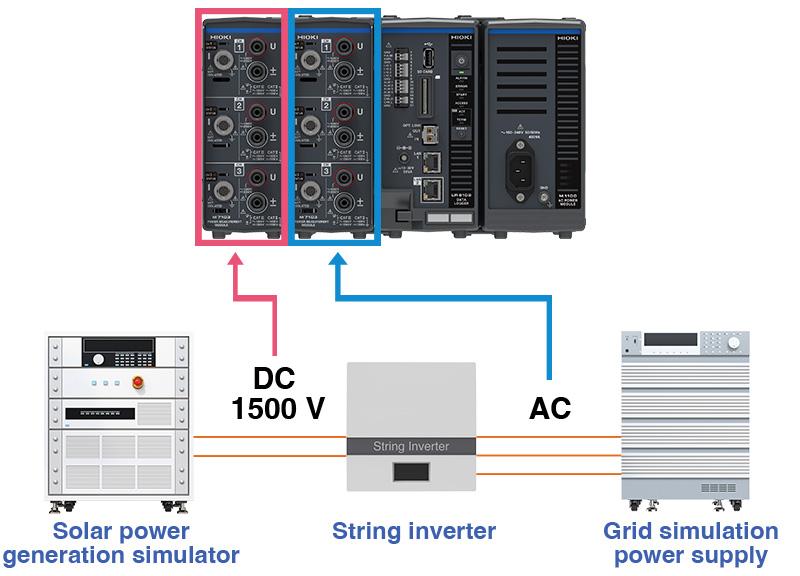

เหมาะสำหรับการทดสอบ Multi-MPPT String Inverter และการวัดประสิทธิภาพของระบบพลังงานแสงอาทิตย์
รองรับการทดสอบแบตเตอรี่แรงดันสูงระดับ 800 V ถึง 1500 V รวมถึงระบบกักเก็บพลังงาน (ESS)
วัดแรงดันเซลล์แบตเตอรี่และอุณหภูมิได้อย่างปลอดภัยตามมาตรฐาน EN IEC 61010
ส่งข้อมูลแบบ Real-time ด้วยรอบการอัปเดตเร็วสูงสุด 5 ms (เมื่อใช้งานร่วมกับ LR8102)
รองรับการเชื่อมต่อกับระบบ Hardware-in-the-Loop (HIL) เพื่อการจำลองและวิเคราะห์ข้อมูลแบบเรียลไทม์
ช่วยวิเคราะห์ประสิทธิภาพการชาร์จและคายประจุของแบตเตอรี่ได้อย่างละเอียดด้วยการเก็บข้อมูลความเร็วสูง
ช่วงการวัด
Voltage ranges | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
|---|---|
Current ranges | 0.04 A range to 20 kA range (depends on the current sensor in use) |
Crest factor | 3 (relative to voltage and current range ratings), but 1.35 for 1500 V range |
Input resistance, input capacitance | Voltage inputs: 3 MΩ±30 kΩ, 1.5 pF typical |
Maximum input voltage | Voltage inputs: 1000 V AC, 2000 V DC |
Maximum rated terminal-to-ground voltage | 1000 V AC/DC, measurement category III, anticipated transient overvoltage 8000 V |
ขนาดเครื่อง
Dimensions: 65 × 170 × 255 mm (excluding protruding parts)
Weight: 1,500 g (1.5 kg)
อุปกรณ์ที่มาในชุด
Instruction Manual ×1
Specification
Compatible models | Data Logger LR8101: Standard model |
|---|---|
Operating temperature and humidity range | 0°C to 40°C (32°F to 104°F), 80% RH or less (non-condensing) |
Measurement lines | 1-phase/2-wire (1P2W) |
Number of power channels | 3 |
Input terminal | Voltage: plug-in terminals (safety terminals) |
Input type | Voltage: isolated input, resistive potential divider |
Voltage ranges | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
Current ranges | 0.04 A range to 20 kA range (depends on the current sensor in use) |
Crest factor | 3 (relative to voltage and current range ratings), but 1.35 for 1500 V range |
Input resistance, input capacitance | Voltage inputs: 3 MΩ±30 kΩ, 1.5 pF typical |
Maximum input voltage | Voltage inputs: 1000 V AC, 2000 V DC |
Maximum rated terminal-to-ground voltage | 1000 V AC/DC, measurement category III, anticipated transient overvoltage 8000 V |
Measurement method | Simultaneous voltage and current digital sampling with zero-cross synchronized calculations |
Sampling | 500 kHz, 16 bits |
Frequency band | DC, 0.1 Hz to 100 kHz |
Effective measurement range | 1% of range to 110% of range |
LPF (Low pass filter) | Select from OFF/500 Hz/5 kHz |
Measurement parameters | Voltage (U), current (I), active power (P), apparent power (S), reactive power (Q), power actor (λ), phase angle (φ), voltage frequency (fU), current frequency (fI), voltage ripple ratio (Urf), current ripple ratio (Irf), current integration (Ih), power integration (WP), voltage peak (Upk), current peak (Ipk) |
Other measurements | Frequency, integration, harmonic (IEC measurement mode, wide-band measurement mode) |
Functions | AUTO range, calculation, synchronization source sharing |
Dimensions and weight | Approx. 65W × 170H × 255D mm (2.6W × 6.7H × 10.0D in.) (excluding protruding parts) |
Included accessory | Instruction Manual ×1 |
