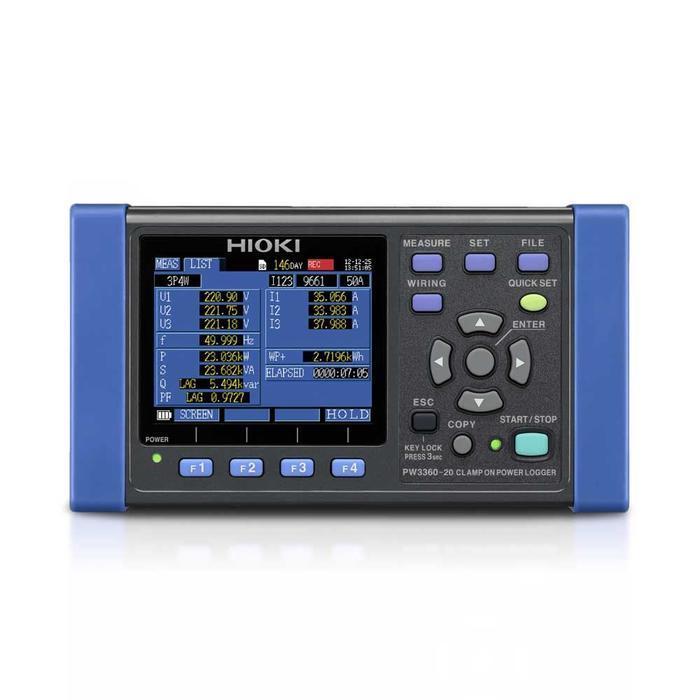

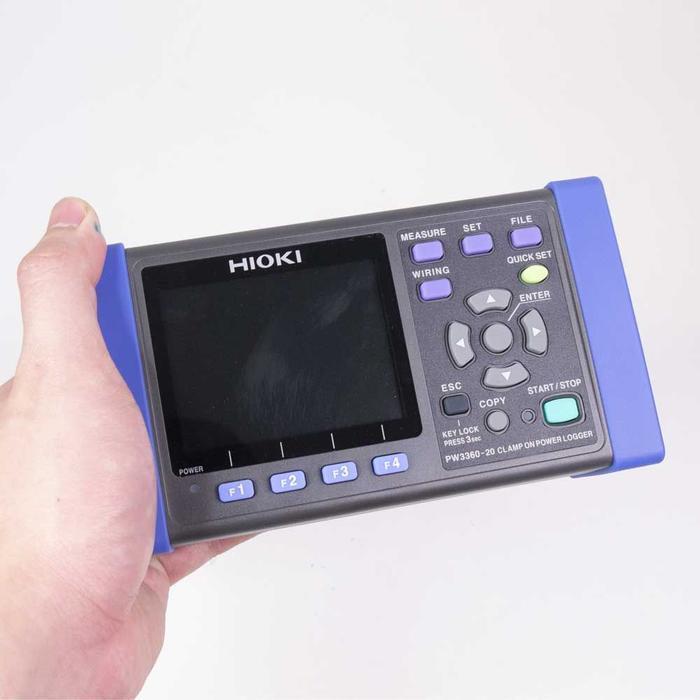

Hioki-PW3360-20 เครื่องวิเคราะห์ไฟฟ้า

เครื่องวิเคราะห์ไฟฟ้า: คุณสมบัติโดดเด่นและฟังก์ชันการใช้งาน

เครื่องวิเคราะห์ไฟฟ้าเป็นอุปกรณ์สำคัญสำหรับการตรวจวัดและวิเคราะห์คุณภาพไฟฟ้าในระบบ เพื่อตรวจสอบประสิทธิภาพ การใช้พลังงาน และความปลอดภัยในงานอุตสาหกรรม อาคาร หรือโรงไฟฟ้า

ค่าการวัดหลัก

• แรงดัน RMS

• กระแส RMS

• ค่าเฟสและค่าฮาร์มอนิกของแรงดันและกระแส (Fundamental Wave)

• มุมเฟสของแรงดันและกระแส (เฟสพื้นฐาน)

• ความถี่ (U1)

• สายกึ่งคลื่นสูงสุดของแรงดันและกระแส (Absolute Peak)

• กำลังไฟฟ้ากระแสตรง (Active Power)

• กำลังไฟฟ้ารีแอกทีฟ (Reactive Power: แสดงค่า Lag/Lead)

• กำลังไฟฟ้าแอปพาเรนท์ (Apparent Power)

• ตัวประกอบกำลัง (Power Factor: แสดง Lag/Lead หรือ Displacement Power Factor)

• พลังงานไฟฟ้ากระแสตรง (Active Energy: Consumption/Regen.)

• พลังงานรีแอกทีฟ (Reactive Energy: Lag/Lead) พร้อมแสดงค่าใช้จ่าย

• ความต้องการกำลังไฟฟ้ากระแสตรง-รีแอกทีฟ (Demand: Consumption, Regeneration, Lag/Lead)

• ตัวประกอบกำลังระหว่างความต้องการ (Power Factor Demand)

• Input Pulse ตรวจจับสัญญาณพัลส์

จุดเด่นของเครื่องวิเคราะห์ไฟฟ้า

• อัตราการอัปเดตหน้าจอ: 0.5 วินาที ยกเว้นระหว่างบันทึกข้อมูลหรือสื่อสารผ่าน LAN/USB

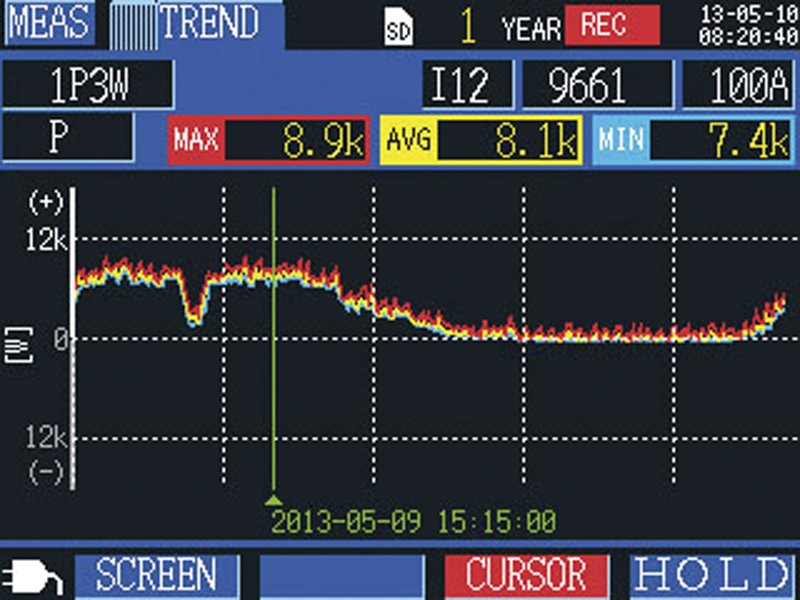

• สถานที่จัดเก็บข้อมูล: บันทึกลง SD การ์ด หรือหน่วยความจำภายในแบบ Real-time

• ช่วงเวลาบันทึกข้อมูล: เลือกได้ 14 ระดับ ตั้งแต่ 1 วินาที-30 วินาที หรือ 1 นาที-60 นาที

• รายการที่บันทึกได้:

  • ค่าการวัด: ค่าเฉลี่ย / ค่าเฉลี่ย+ค่าสูงสุด+ค่าต่ำสุด

  • ฮาร์มอนิก: ค่าเฉลี่ย+ค่าสูงสุด+ค่าต่ำสุด (บันทึกเป็น Binary)

  • สำเนาหน้าจอ: BMP (บันทึกทุก 5 นาทีขึ้นไป)

  • รูปคลื่น: ไฟล์ Binary waveform

• อินเทอร์เฟซ:

  • SD/SDHC Card

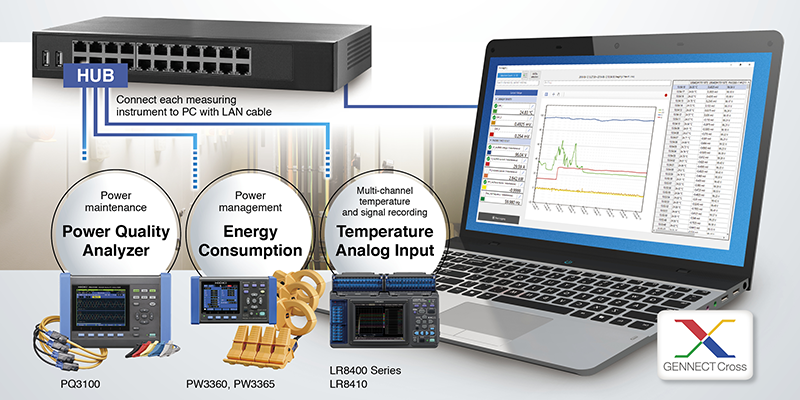

  • LAN 100BASE-TX พร้อม HTTP Server

  • USB 2.0: เชื่อมต่อคอมฯ เป็น Removable Storage, รีโมทตั้งค่าและดาวน์โหลดข้อมูล

  • Pulse Output: ส่งสัญญาณตามค่า Active Power

  • Isolated Open-collector Signal

• ฟังก์ชันสำคัญ:

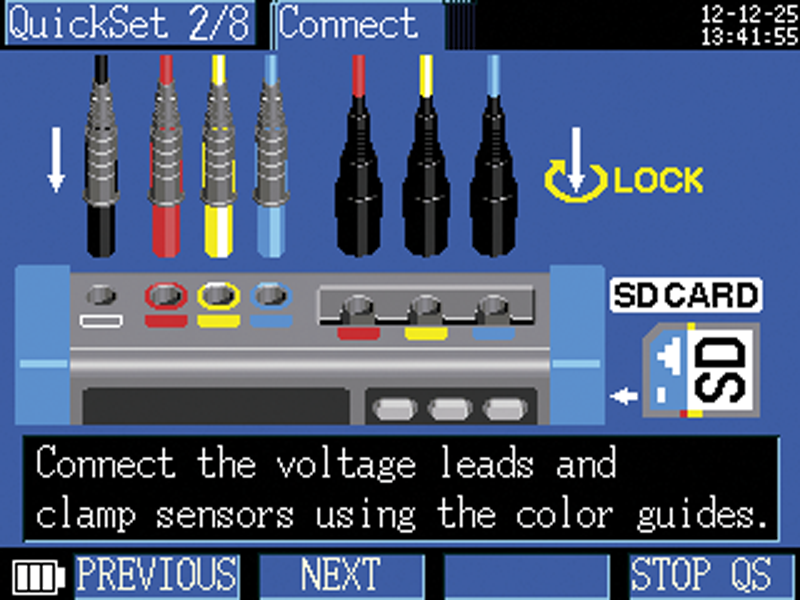

  • ฟังก์ชันเช็คการเชื่อมต่อสายไฟ (Connection Check)

  • ระบบนำทาง Quick Set

  • เวลานาฬิกาในตัว (Clock)

  • รับสัญญาณพัลส์ (Pulse Input)

"เครื่องวิเคราะห์ไฟฟ้าช่วยให้การตรวจสอบและจัดการพลังงานในระบบไฟฟ้าเป็นเรื่องง่ายขึ้น พร้อมบันทึกข้อมูลแบบ real time และมีอินเตอร์เฟซที่รองรับการใช้งานที่หลากหลาย"

ช่วงการวัด (Measurement Ranges)

อุปกรณ์วัดพลังงานไฟฟ้าแต่ละรุ่นได้รับการออกแบบมาให้รองรับช่วงการวัดที่หลากหลาย และเหมาะสมต่อการใช้งานในแต่ละประเภท ด้านล่างนี้คือรายละเอียดช่วงการวัดที่สำคัญ:

1. ช่วงการวัดแรงดันไฟฟ้า (Voltage Range)

• 600 V AC
  (ช่วงที่วัดได้จริง: 90.00 V ถึง 780.00 V)

2. ช่วงการวัดกระแสไฟฟ้า (Current Range)

• 500.00 mA ถึง 5.0000 kA AC
  (ขึ้นอยู่กับเซนเซอร์ที่ใช้)

• 50.000 mA ถึง 5.0000 A AC
  (สำหรับเซนเซอร์วัดกระแสรั่วเท่านั้น)

3. ช่วงการวัดกำลังไฟฟ้า (Power Range)

• 300.00 W ถึง 9.0000 MW
  (ขึ้นอยู่กับการจับคู่แรงดัน/กระแสและประเภทสายไฟที่วัด)

4. ความแม่นยำพื้นฐาน (Basic Accuracy)

5. ช่วงการวัดกระแสสำหรับ Clamp On Sensor

• 500 mA / 1 A / 5 A / 10 A / 50 A / 100 A / 500 A

• 1000 A (1 kA) / 2000 A (2 kA) / 5000 A (5 kA)
  สำหรับ AC Flexible Current Sensor

ตัวอย่างรุ่น Clamp On Sensor ที่รองรับ:

• 9694, 9695-02: 500 mA / 1A / 5A / 10A / 50A

• 9660, 9695-03: 5A / 10A / 50A / 100A

• 9661: 5A / 10A / 50A / 100A / 500A

• 9669: 100A / 200A / 1kA

• AC FLEXIBLE CURRENT SENSOR CT9667 Series: 50A / 100A / 500A / 1kA / 5kA

เซนเซอร์วัดกระแสรั่ว (Leak Clamp On Sensor)

• 9657-10, 9675: 50 mA / 100 mA / 500 mA / 1A / 5A

ครอบคลุมทุกช่วงการวัดทั้งแรงดัน กระแส และกำลัง ตอบโจทย์การใช้งานในงานตรวจสอบและวิเคราะห์ระบบไฟฟ้า ทั้งระบบแรงต่ำจนถึงแรงสูง

ตัวเลือกการจ่ายไฟ

• อะแดปเตอร์ AC รองรับแรงดันไฟฟ้า 100–240 โวลต์ AC, 50/60 Hz, กินไฟรวม 40 VA (มีอะแดปเตอร์ให้ในชุด)

• แบตเตอรี่แพ็ค แรงดัน 7.2 โวลต์ DC, กินไฟ 3 VA ชาร์จเต็มใน 6 ชั่วโมง 10 นาที ใช้งานต่อเนื่องสูงสุด 8 ชั่วโมง (เมื่อปิดไฟแบ็คไลท์)

ขนาดและน้ำหนักผลิตภัณฑ์

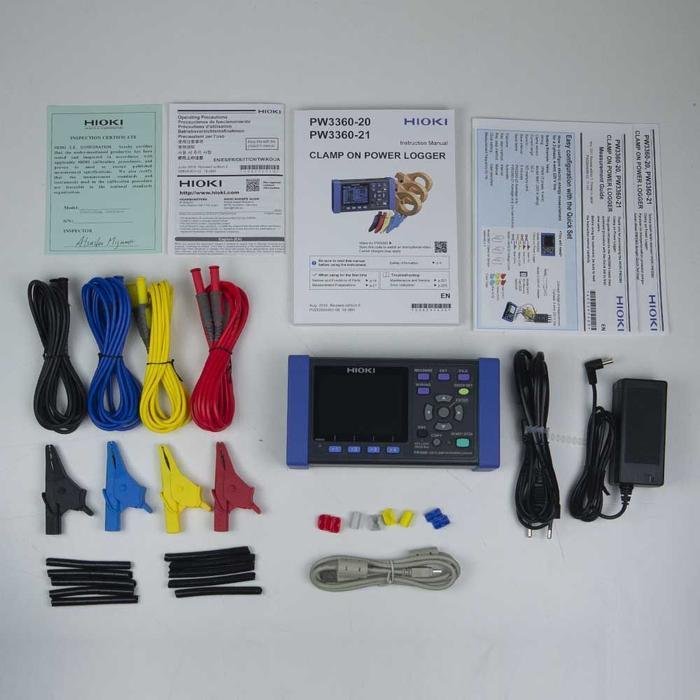

อุปกรณ์เสริมที่มีมาให้

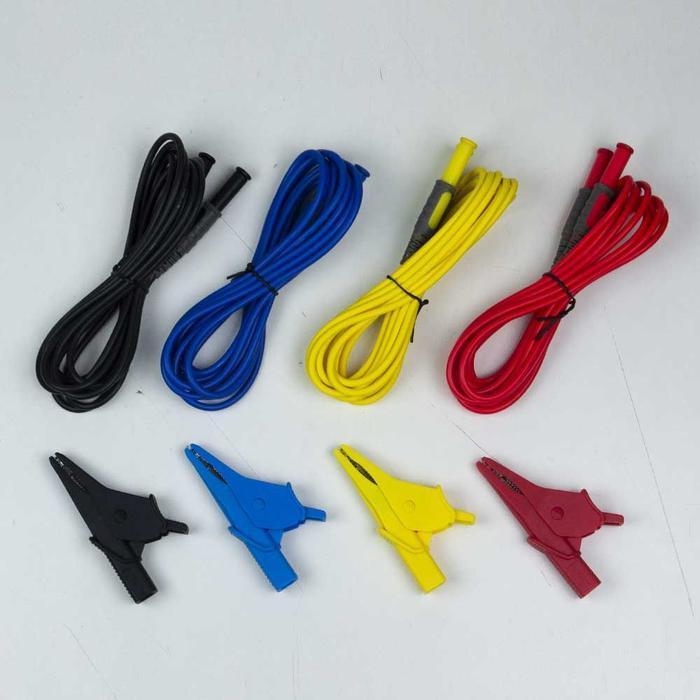

• สายไฟแรงดัน (1 ชุด)

• อะแดปเตอร์ AC (1 ชิ้น)

• สาย USB (1 ชิ้น)

• คู่มือการใช้งาน (1 เล่ม)

• คู่มือการวัด (1 เล่ม)

• คลิปสี: แดง, เหลือง, น้ำเงิน, ขาว (สีละ 2 ชิ้น)

• ท่อเกลียวสำหรับรวมสายเซ็นเซอร์ (5 ชิ้น)

• แผ่น CD ซอฟต์แวร์ใช้งาน: SF4000 GENNECT One

หมายเหตุ: เซ็นเซอร์แคลมป์วัดกระแสต้องซื้อแยกต่างหาก

อุปกรณ์เสริม

Current measurement

• AC FLEXIBLE CURRENT SENSOR CT9667-01

• AC FLEXIBLE CURRENT SENSOR CT9667-02

• AC FLEXIBLE CURRENT SENSOR CT9667-03

• CLAMP ON SENSOR 9669

• CLAMP ON SENSOR 9695-03

• CLAMP ON SENSOR 9661

• CLAMP ON SENSOR 9694

• CLAMP ON SENSOR 9660

• CLAMP ON SENSOR 9695-02

• CONNECTION CABLE 9219

Leak current

• CLAMP ON LEAK SENSOR 9675

• CLAMP ON LEAK SENSOR 9657-10

CLAMP Adapter

• CLAMP ON ADAPTER 9290-10

Voltage input

• VOLTAGE CORD L9438-53

• 9804-01 (Red) หัวต่อสายไฟวัดแรงดันแบบแม่เหล็กสีแดง

• 9804-02 (Black) หัวต่อสายไฟวัดแรงดันแบบแม่เหล็กสีดำ

• PATCH CORD L1021-01

• PATCH CORD L1021-02

Power supply

• BATTERY SET PW9002 ชุดเซ็ทแบตเตอร์รี่ สำหรับ PW3360

• AC ADAPTER Z1006

• VOLTAGE LINE POWER ADAPTER PW9003 อแดปเตอร์ชาร์จไฟ สำหรับ PW3360

• BATTERY PACK 9459

Storage media

• SD MEMORY CARD 2GB Z4001

• SD MEMORY CARD 8GB Z4003

Other options

• MAGNETIC STRAP Z5004

• CARRYING CASE C1005 กระเป๋าสำหรับเก็บอุปกรณ์

• PC peripherals

• SF1001 โปรแกรม POWER LOGGER VIEWER

• 9642 สายแลนยาว 5 เมตร

ข้อมูลจำเพาะ

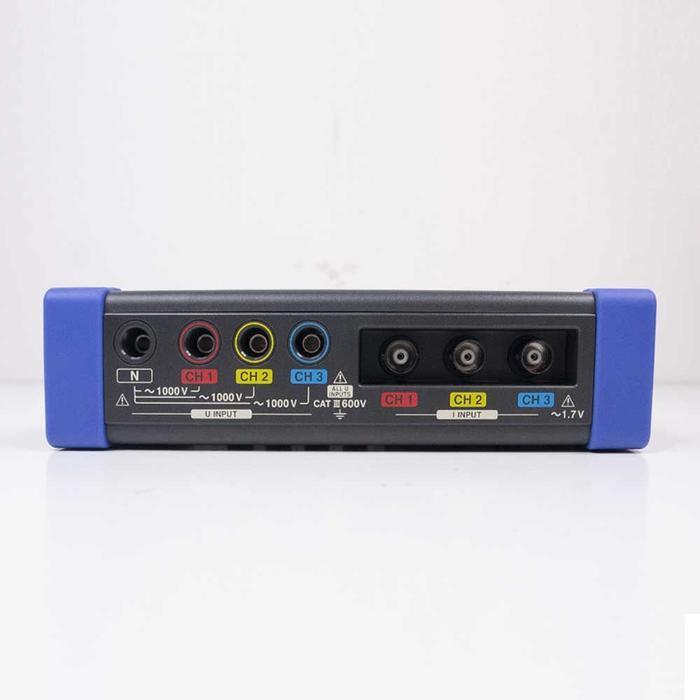

1. Measurement line & number of circuits: 50/60 Hz, Single phase 2 wires (1/2/3 circuits), Single phase 3 wires (1 circuit), Three phases 3 wires (1 circuit), Three phases 4 wires (1 circuit), Current only: 1 to 3 channels

2. Measurement items: Voltage RMS, current RMS, voltage fundamental wave value, current fundamental wave value, voltage fundamental wave phase angle, current fundamental wave phase angle, frequency (U1), voltage waveform peak (absolute value), current waveform peak (absolute value), active power, reactive power (with lag/lead display), apparent power, power factor (with lag/lead display) or displacement power factor (with lag/lead display), active energy (consumption, regeneration), reactive energy (lag, lead), energy cost display, active power demand quantity (consumption, regeneration), reactive power demand quantity (lag, lead), active power demand value (consumption, regeneration), reactive power demand value (lag, lead), power factor demand, pulse input [PW3360-21 only]: Harmonic voltage level, harmonic current level, harmonic power level, content percentage, phase angle, total harmonic distortion (THD-F or THD-R), up to 40th order

3. Voltage ranges: 600 V AC (Effective measurement range: 90.00 V to 780.00 V)

4. Current ranges: 500.00 mA to 5.0000 kA AC (depends on current sensor in use), 50.000 mA to 5.0000 A AC (Leak clamp on sensor only)

5. Power ranges: 300.00 W to 9.0000 MW (depends on voltage/current combination and measured line type)

6. Basic accuracy: Voltage : ±0.3% rdg. ±0.1% f.s Current : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy Active power : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy (at power factor = 1)

7. Display update rate: 0.5 sec (except when accessing SD card or internal memory, or during LAN/USB communication)

8. Save destination: SD memory card, or internal memory at real time

9. Data save interval: 1 sec to 30 sec, 1 minute to 60 minutes, 14 selections

10. Save items: Measurement value save: Average only / Average, Max./Min. value, [PW3360-21 only]: Harmonic data save: Average only / average, max./min. value in binary format, Screen copy: BMP form (saved every 5 min. at minimum interval time), Waveform save: Binary waveform data

11. Interfaces: SD/SDHC memory card LAN 100BASE-TX: HTTP server function USB 2.0: When connected to a PC, the SD Card and internal memory are recognized as removable storage devices, remote settings via communication program, data download Pulse output: proportional to active power consumption when measuring integral power consumption, Isolated open-collector signal

12. Functions: Connection check, Quick Set navigation guide, clock, pulse input

13. Power supply: AC Adapter Z1006: (100 to 240 V AC, 50/60 Hz), 40 VA (including AC adapter) Battery Pack 9459: (DC 7.2 V, 3 VA, charging time 6 hr 10 m), 8 hours of continuous use (with back light off)

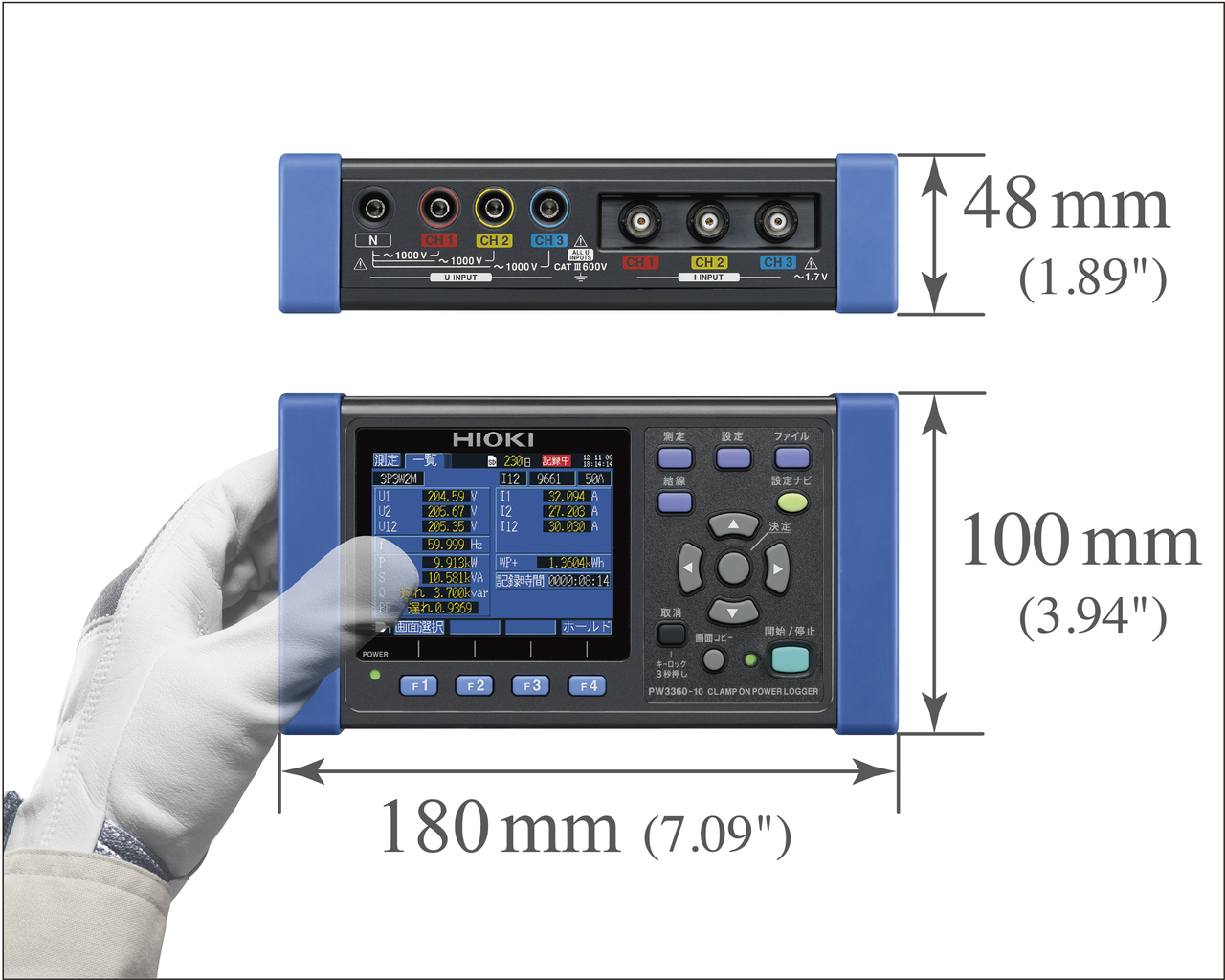

14. Dimensions and mass: 180 mm (7.09 in) W × 100 mm (3.94 in) H × 48 mm (1.89 in) D, 550 g (19.4 oz) without PW9002 180 mm (7.09 in) W × 100 mm (3.94 in) H × 67.2 mm (2.65 in) D, 830 g (29.3 oz) with PW9002

15. Included accessories: Voltage cord L9438-53 ×1 set, AC adapter Z1006 ×1, USB cable ×1, Instruction manual ×1, Measurement guide ×1, Color clip ×1 set: red, yellow, blue, white/two each, for color-coding clamp sensors, Spiral tubes for grouping clamp sensor cords ×5, Application Software CD (SF4000 GENNECT One) ×1
