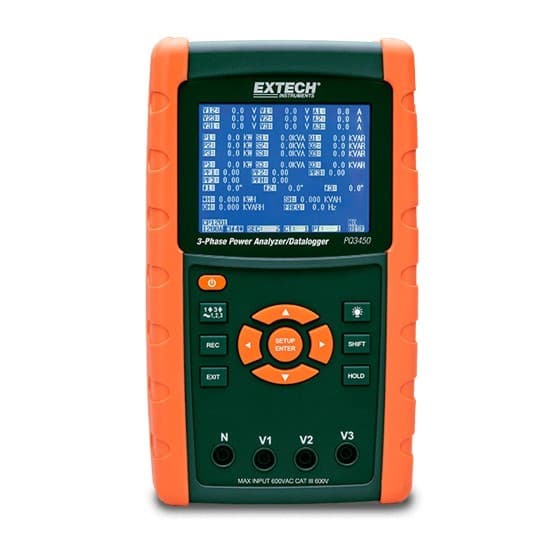

Extech PQ3450 เครื่องวิเคราะห์และบันทึกข้อมูลพลังงานไฟฟ้า 3-Phase Power Analyzer Datalogger
EX-PQ3450
EX-PQ3450
เครื่องวิเคราะห์และบันทึกข้อมูลพลังงานไฟฟ้าแบบ 3 เฟส สามารถบันทึกข้อมูลการวัดได้สูงสุดถึง 30,000 ชุด ลงในไฟล์ Excel ได้รับมาตรฐานความปลอดภัยระดับ CAT III 600V แคลมป์สำหรับวัดกระแส จำหน่ายแยกต่างหาก ยี่ห้อ Extech,USA
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Extech PQ3450 เครื่องวิเคราะห์และบันทึกข้อมูลพลังงานไฟฟ้า 3-Phase Power Analyzer Datalogger
เครื่องวิเคราะห์และบันทึกข้อมูลพลังงานไฟฟ้าแบบ 3 เฟส สามารถบันทึกข้อมูลการวัดได้สูงสุดถึง 30,000 ชุด ลงในไฟล์ Excel® ที่จัดเก็บบนการ์ดหน่วยความจำ SD (SD Card) ซึ่งถอดเปลี่ยนได้
ตัวเครื่องออกแบบให้จับกระชับมือด้วยปลอกหุ้มภายนอกที่แข็งแรงทนทาน (Over-molded Housing) พร้อมระบบนาฬิกาและปฏิทินในตัว และสามารถวัดพารามิเตอร์ทางไฟฟ้าได้สูงสุดถึง 35 ค่า
รวมทั้งได้รับมาตรฐานความปลอดภัยระดับ CAT III 600V
แคลมป์สำหรับวัดกระแส จำหน่ายแยกต่างหาก
จุดเด่น
วิเคราะห์ระบบได้อย่างครบถ้วน: รองรับการวัดพารามิเตอร์ทางไฟฟ้าสูงสุดได้ถึง 35 ค่า ซึ่งประกอบด้วย:
แรงดันไฟฟ้า (V): แบบเฟสถึงเฟส (Phase-to-Phase) และเฟสถึงกราวด์ (Phase-to-Ground)
กระแสไฟฟ้า (A): แบบเฟสถึงกราวด์ (Phase-to-Ground)
กำลังไฟฟ้าและค่าเพาเวอร์แฟกเตอร์รายเฟส: KW / KVA / KVAR / PF (Phase)
กำลังไฟฟ้าและค่าเพาเวอร์แฟกเตอร์รวมของระบบ: KW / KVA / KVAR / PF (System)
พลังงานไฟฟ้ารวมของระบบ: KWH / KVAH / KVARH / PFH (System)
มุมเฟส (Phase angle)
รองรับการใช้งานกับโพรบวัดกระแสหลากหลายประเภท: สามารถเลือกใช้ร่วมกับแคลมป์วัดกระแสขนาด 200A หรือ 1200A รวมทั้งโพรบวัดกระแสแบบสายอ่อนขนาด 3000A ได้ (โพรบแต่ละชนิดจำหน่ายแยกต่างหาก)
รองรับระบบจำหน่ายไฟฟ้าแรงสูง: สามารถปรับตั้งค่าอัตราส่วนของหม้อแปลงกระแส (CT) ได้ตั้งแต่ 1 ถึง 600 และหม้อแปลงแรงดัน (PT) ได้ตั้งแต่ 1 ถึง 1000

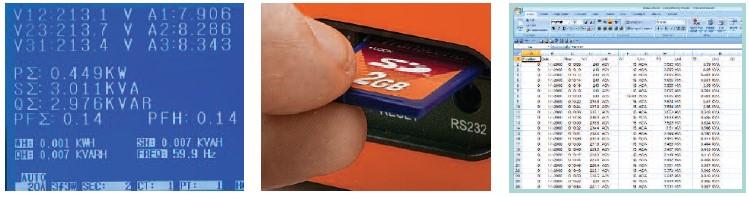

การบันทึกข้อมูล (Datalogging): สามารถบันทึกข้อมูลได้สูงสุด 30,000 ค่า ลงในการ์ดหน่วยความจำ SD ในรูปแบบไฟล์ Microsoft Excel® ทำให้สามารถนำไปวิเคราะห์ต่อบนคอมพิวเตอร์ได้ทันที โดยไม่จำเป็นต้องใช้ซอฟต์แวร์เฉพาะทางใดๆ
ช่วงการตั้งค่าความถี่ในการบันทึก (Sampling Rate): สามารถตั้งค่าได้หลากหลาย ตั้งแต่ทุก 2 วินาที จนถึงทุก 2 ชั่วโมง
ใช้งานง่าย มีนาฬิกาและปฏิทินในตัว รวมถึงเมนูคำสั่งบนหน้าจอที่ใช้งานสะดวกและเข้าใจง่าย
โครงสร้างที่แข็งแรงทนทาน ตัวเครื่องหุ้มด้วยยางกันกระแทก จึงมีความแข็งแรงและจับถือได้อย่างมั่นคง
หน้าจอ LCD พร้อมไฟพื้นหลัง (Backlight) ช่วยให้การแสดงผลค่าการวัดเป็นตัวเลขดูชัดเจนและง่ายต่อการอ่าน
การจัดการข้อมูล: ข้อมูลทั้งหมดจะถูกบันทึกไว้ในการ์ดหน่วยความจำ SD (ซึ่งรวมอยู่ในชุดอุปกรณ์) โดยสามารถโอนถ่ายข้อมูลการบันทึก (Datalogged Readings) จากเครื่องไปยังคอมพิวเตอร์ (PC)
เพื่อเปิดและวิเคราะห์ต่อในโปรแกรม Excel® ได้ทันที
ขนาดสินค้า
8.86 × 4.92 × 2.52" (225 × 125 × 64mm)
2.2lbs (1010g)
Power
8 × AA (1.5V) batteries

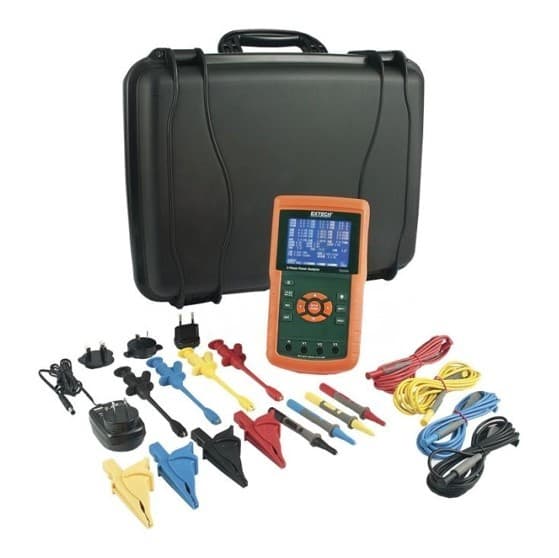

อุปกรณ์มาตรฐานในชุด
4 voltage leads with alligator clips
8 AA batteries
SD card
100-240 Volt AC adaptor and case
Specifications
AC Current | up to 3000A (depends on the current clamp probes used) |
|---|---|
AC Current Basic Accuracy | ±(0.5% of reading) |
AC Voltage | 600.0V |
AC Voltage Basic Accuracy | ±(0.5% of reading) |
Active Power | 9.999MW |
Active Power Basic Accuracy | ±(1.0% of reading) |
Active Power Energy | 0.0kWh to 9.999MWH |
Active Power Energy Basic Accuracy | ±(2.0% of reading) |
Apparent Power | 9.999MVA |
Apparent Power Basic Accuracy | ±(1.0% of reading) |
Apparent Power Energy | 0.0KVAh to 9.999MVAH |
Apparent Power Energy Basic Accuracy | ±(2.0% of reading) |
Frequency | 45Hz to 65Hz |
Frequency Basic Accuracy | ±0.1Hz |
Input Range | 200mV, 300mV, 500mV, 1V, 2V, 3V (user-selectable) |
Input Range Basic Accuracy | ±(0.5% of reading) |
Memory | 30,000 readings (2GB SD memory Card) |
Phase | -180 ° to +180° |
Phase Basic Accuracy | ±1° |
Power Factor | 0.00 to 1.00 |
Power Factor Basic Accuracy | ±0.04 |
Reactive Power | 9.999MVAR |
Reactive Power Basic Accuracy | ±(1.0% of reading) |
Reactive Power Energy | 0.0kVARh to 9.999MVARH |
Reactive Power Energy Basic Accuracy | ±(2.0% of reading) |
True RMS | Yes |
Certifications | CE, UL |
