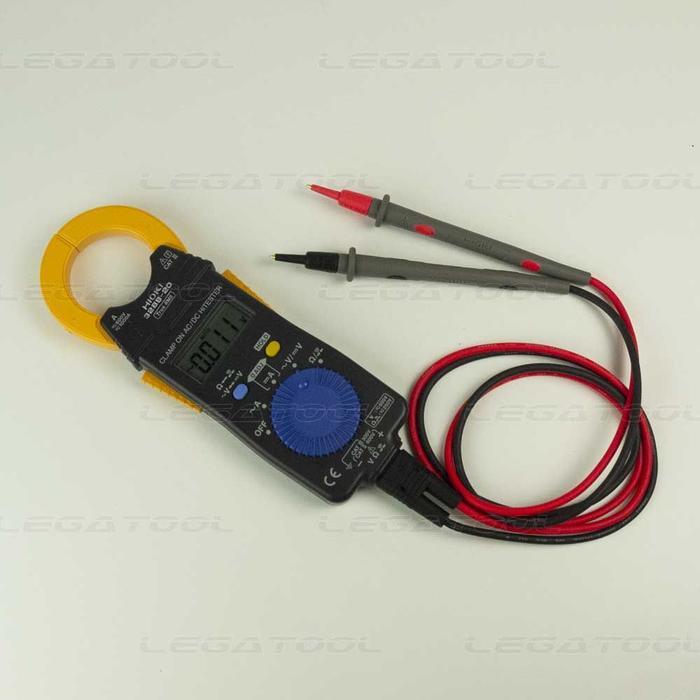

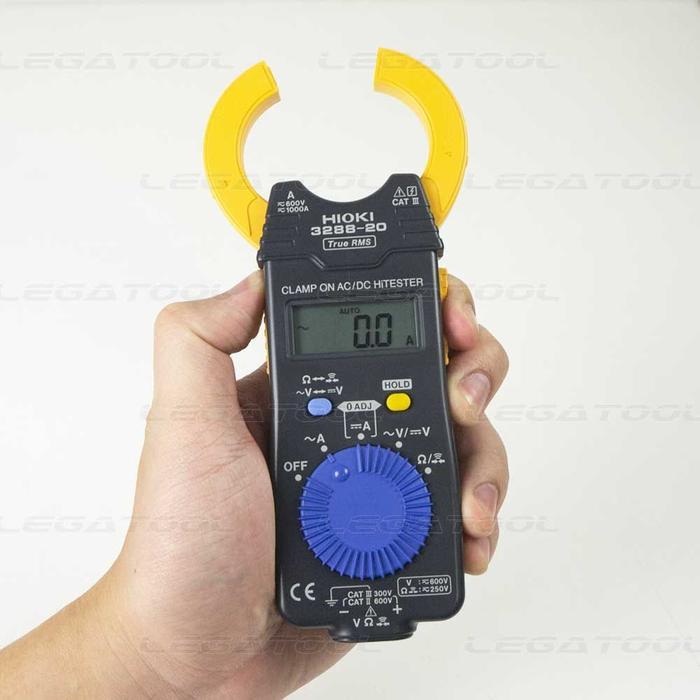

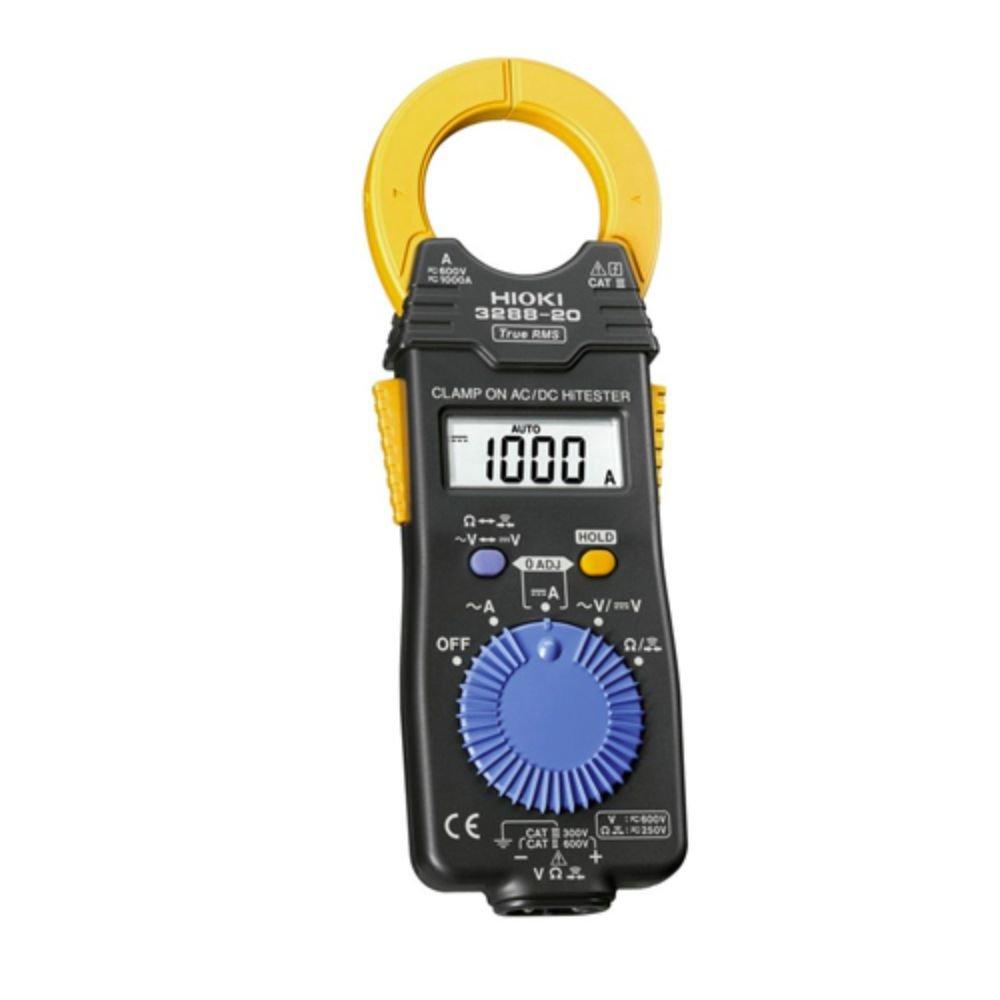

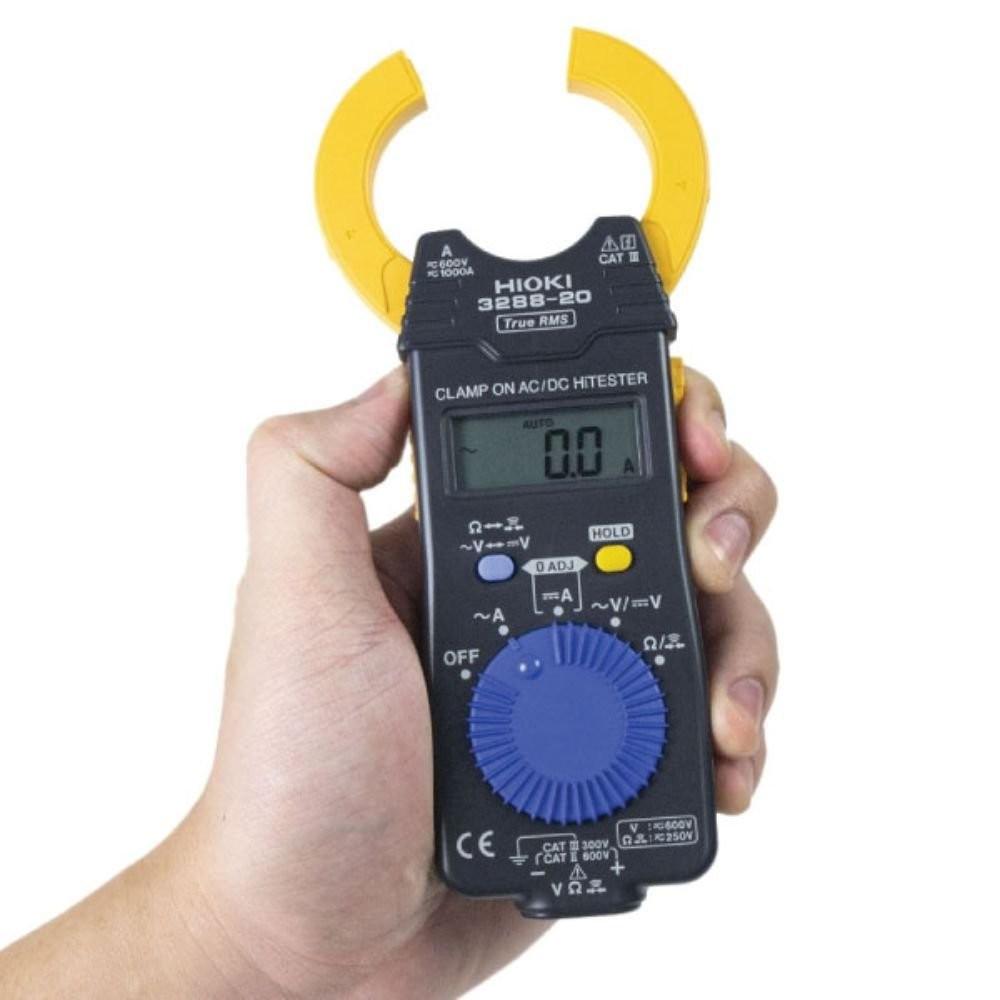

แคลมป์มิเตอร์ (True RMS) รองรับการวัดกระแสไฟฟ้า AC/DC ที่ช่วง 1000A ตัวห่วงแคลมป์ออกแบบให้มีลักษณะบางและกะทัดรัด รองรับบริเวณจุดวัดได้ในพื้นที่แคบเข้าถึงยากได้เป็นอย่างดี ขนาดระยะในการแคลมป์สูงสุด ø35 mm. ตัวเครื่องรองรับการวัด AC/DC Current, AC/DC Voltage, Resistance, Frequency characteristics, Continuity Check โดยตัวเครื่องยังมาพร้อมฟังก์ชั่น Data hold, Auto power save, Auto zero (DC A) ยี่ห้อ Hioki, Japan
HIOKI-3288-20 | ฟังก์ชั่นการวัด
AC current measurement (ACA)
DC current measurement (DCA)
AC voltage measurement (ACV)
DC voltage measurement (DCV)
Resistance measurement (Ω)
Continuity check
HIOKI-3288-20 | จุดเด่น
- ฟังก์ชั่นการวัดค่าแรงดัน (Voltage), ความต้านทาน (Resistance), และการวัดค่าความต่อเนื่อง (Continuity check)
- ฟังก์ชั่น True RMS ให้ความแม่นยำสูงในโหมดการวัดไฟฟ้ากระแสสลับ (AC) สำหรับช่วงความถี่ตั้งแต่ 10 Hz ถึง 500 Hz

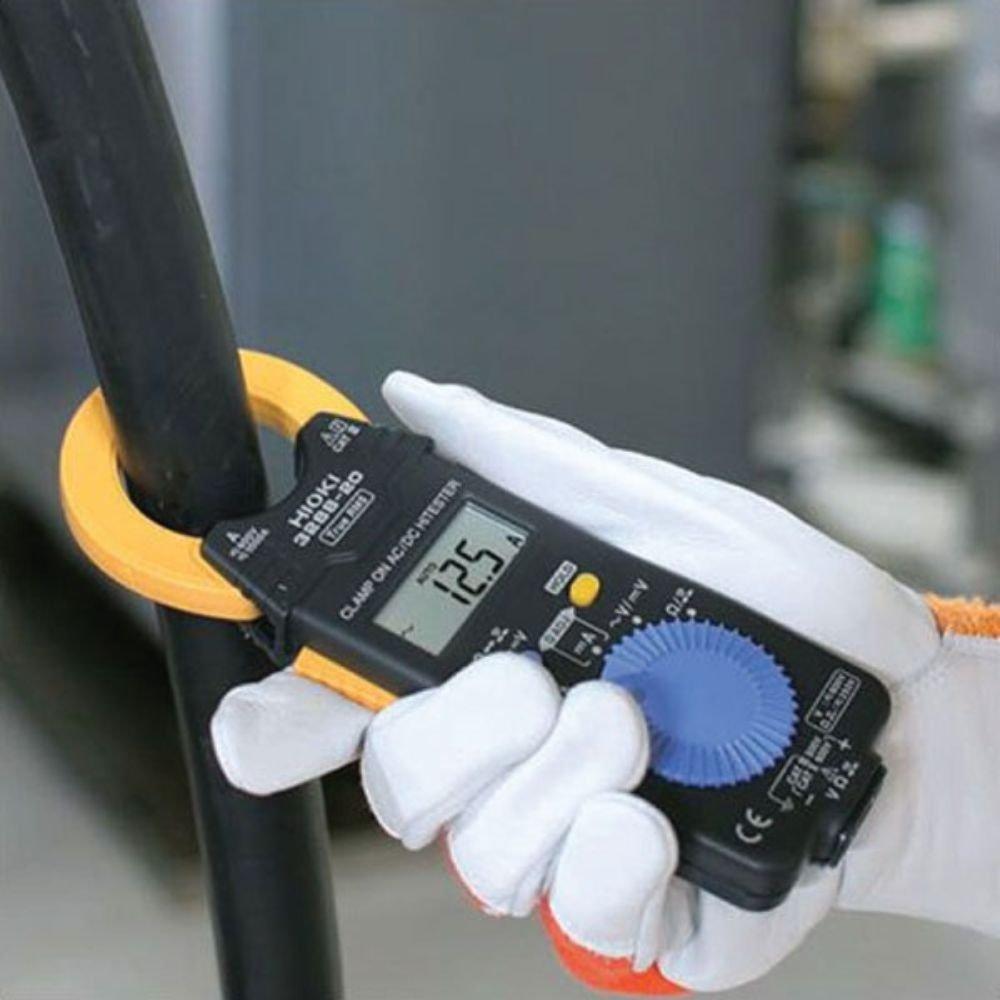

- ตัวเครื่องเหมาะสำหรับการวัดค่ากระแสไฟฟ้าแรงสูง เช่น UPS เครื่องสำรองไฟ หรือ มอเตอร์
- ฟังก์ชั่นปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานภายใน 30 นาที
- ฟังก์ชั่นปรับช่วงการวัดให้เหมาะสมที่สุดโดยอัตโนมัติ (Auto-range) และยังรองรับการตั้งค่าปรับช่วงการวัดแบบ Manual
- ตัวเครื่องจะแสดงผล [OF] หรือ [-OF] หากค่าการวัดมีค่าสูงเกินกว่าที่ตัวเครื่องจะสามารถแสดงผลได้
- ฟังก์ชั่นการปรับ Zero-adjust สำหรับการวัดค่าไฟฟ้ากระแสตรง (DC current)
HIOKI-3288-20 | ช่วงการวัด
AC current measurement (ACA) Renge : 100.0/ 1000 A Accuracy: ±1.5 % rdg. ±5 dgt.
DC current measurement (DCA) Renge : 100.0/ 1000 A Accuracy: ±1.5 % rdg. ±5 dgt.
AC voltage measurement (ACV) Renge : 4.199 V to 600 V Accuracy: ±2.3 % rdg. ±8 dgt.
DC voltage measurement (DCV) Renge : 419.9 mV to 600 V Accuracy: ±1.3 % rdg. ±4 dgt
Resistance measurement (Ω) Renge : 420.0 Ω to 42.00 MΩ Accuracy: ±2 % rdg. ±4 dgt.
Continuity check Renge : (50 Ω ±40 Ω)
HIOKI-3288-20 | Power Supply
◉ CR2032 Coin-shaped lithium battery ×1 (3 V DC)
◉ Maximum rated power: 15 mVA
◉ Continuous use 35 hours
HIOKI-3288-20 | ขนาดสินค้า
Dimensions & mass: 57 mm (2.24 in) W × 180 mm (7.09 in) H × 16 mm (0.63 in) D
150 g (5.3 oz)

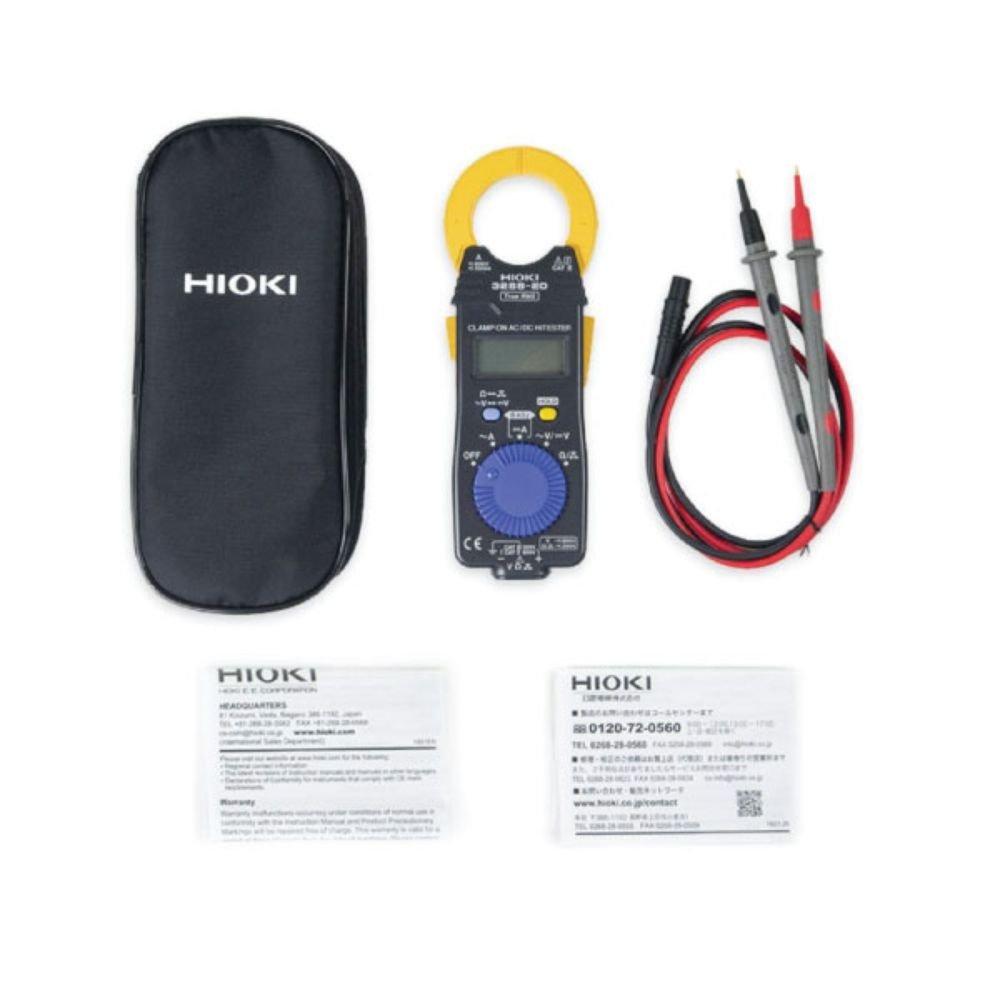

HIOKI-3288-20 | อุปกรณ์ที่มาในชุด
- Main unit ×1
- L9208: Test Lead length 70 cm. ×1
- 9398: Carrying Case ×1
- Instruction manual ×1
- CR2032 Coin-shaped lithium battery ×1
HIOKI-3288-20 | อุปกรณ์เสริม
- 9209: Test Leads Holder ×1
- L4933: Contact Pin Set (Can be connected to the tip of the L9208, which comes with the instrument.) ×1
- L4934: Small Alligator Clip Set (Can be connected to the tip of the L9208, which comes with the instrument.) ×1
HIOKI-3288-20 | ข้อมูลจำเพาะ
AC current measurement (ACA) Renge : 100.0/ 1000 A Accuracy: ±1.5 % rdg. ±5 dgt.
DC current measurement (DCA) Renge : 100.0/ 1000 A Accuracy: ±1.5 % rdg. ±5 dgt.
AC voltage measurement (ACV) Renge : 4.199 V to 600 V Accuracy: ±2.3 % rdg. ±8 dgt.
DC voltage measurement (DCV) Renge : 419.9 mV to 600 V Accuracy: ±1.3 % rdg. ±4 dgt
Resistance measurement (Ω) Renge : 420.0 Ω to 42.00 MΩ Accuracy: ±2 % rdg. ±4 dgt.
Continuity check Renge : (50 Ω ±40 Ω)
Crest factor ◉ 3 max.
◉ Current range: 1000 A range is 2 max.
◉ Voltage range: 1.5 max.Other
functions ◉ Continuity: (50 Ω ±40 Ω) or less buzzer sounds
◉ Data hold
◉ Auto power save
◉ Auto zero (DC A)
Display ◉ LCD, max. 4199 dgt.
◉ Display refresh rate: 2.5 times/s
Core jaw dia. Ø35 mm (1.38 in)
Maximum rated voltage to earth ◉ Jaw : 600 V AC (Measurement category III),(Anticipated transient overvoltage: 6000 V)
◉ Voltage measurement terminal (ACV/DCV) 600 V AC (Measurement category II), 300 V AC (Measurement category III) (Anticipated transient overvoltage: 4000 V)
Standards ◉ Safety: EN61010
◉ EMC: EN61326
Operating temperature and humidity ◉ 0°C to 40°C (32°F to 104°F)
◉ 80% RH or less (no condensation)
Storage temperature and humidity ◉ -10°C to 50°C
◉ 80% RH or less (no condensation)
