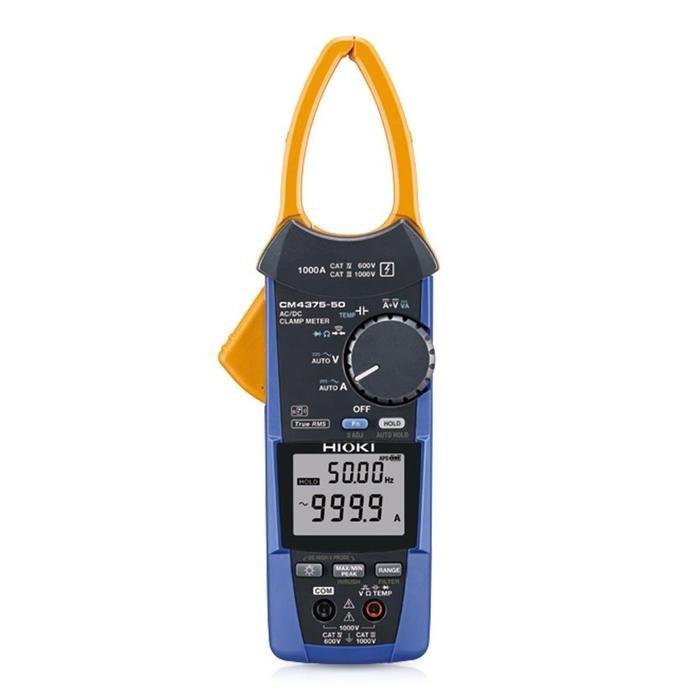

Hioki CM4375-50 แคลมป์มิเตอร์ AC/DC 1000A (True RMS)

แคลมป์มิเตอร์ AC/DC 1000A (True RMS)

True RMS แคลมป์มิเตอร์ ที่เซนเซอร์ถูกออกแบบเป็นพิเศษให้มีลักษณะปลายแหลม

จุดเด่น

• CM4375-50 มีการออกแบบและเพิ่มความแข็งแรงให้กับปากแคลมป์ ทำให้สามารถใช้งาน เปิด-ปิด ปากแคลมป์ได้อย่างยาวนานตั้งแต่ 10,000 จนถึง 30,000 ครั้ง

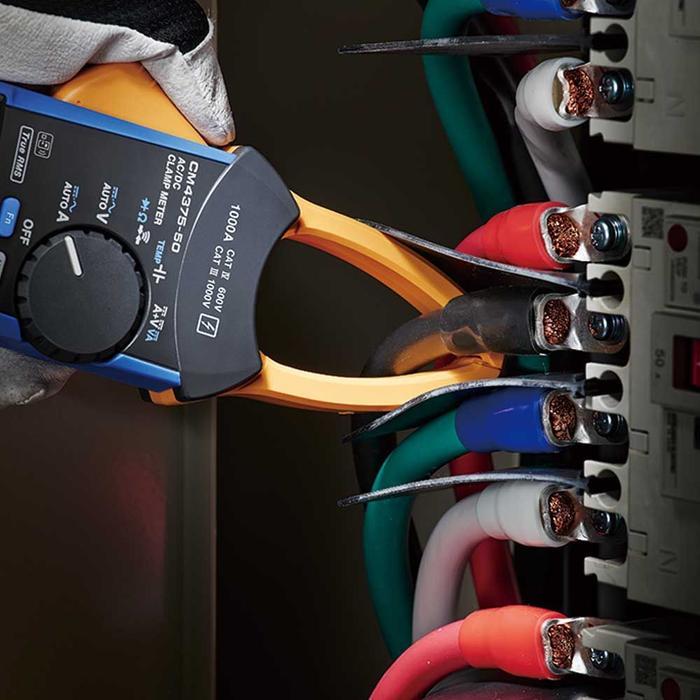

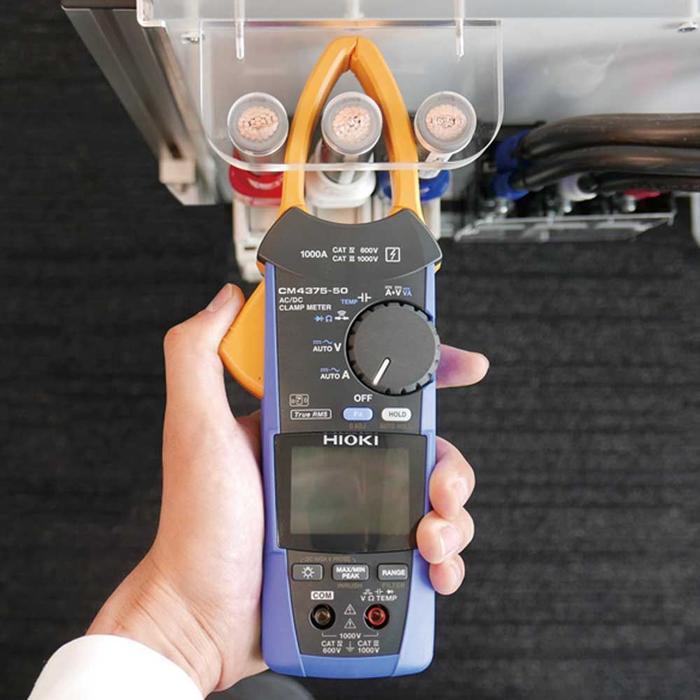

• CM4375-50 มีการออกแบบปากแคลมป์เป็นปลายแหลมแบบพิเศษ เหมาะสำหรับการใช้งานในจุดที่ยากจะเข้าถึงหรือมีพื้นที่ที่จำกัด
• CM4375-50 สามารถวัดค่า Inrush current ใน RMS และ Crest values ได้พร้อมกัน
• นอกจากการวัดค่ากระแสไฟฟ้าแล้วตัวเครื่องยังมีฟังก์ชั่นการวัดค่า DC current, DC voltage, DC power, NCV, Temperature, Capacitance, Continuity check, Resistance, Diode, Automatic AC/DC voltage, AC+DC voltage, Automatic AC/DC current, AC+DC current, Frequency
• ใช้งานร่วมกับเซนเซอร์ P2000 DC HIGH VOLTAGE PROBE จะทำให้รองรับการวัด DCV ได้สูงสุดที่ 2000V ด้วยมาตรฐาน CAT III 2000 V, CAT IV 1000 V
• ตัวเครื่องมาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป
• ใช้งานร่วมกับ Z3210 Wireless adapter และ GENNECT Cross จะสามารถวิเคราะห์ค่า Harmonic ได้ตั้งแต่ 1st ถึง 30th
• ฟังก์ชั่นปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานภายใน 15 นาทีจะเข้าโหมดแสตนด์บายและจะปิดเครื่องภายใน 45 นาที
• ฟังก์ชั่นปิดไฟหน้าจออัตโนมัติเมื่อไม่มีการใช้งานภายใน 40 วินาที

ภาพด้านบน : เพิ่มความสะดวกในการวัดค่าจากจุดอับที่ไม่สามารถมองเห็นค่าการวัดได้ โดยเมื่อค่าการวัดคงที่แล้วตัวค่าที่แสดงจะถูกบันทึกเก็บไว้โดยอัตโนมัติจนกว่าจะถึงการวัดครั้งต่อไป ซึ่งช่วยเพิ่มความสะดวกเป็นอย่างมากสำหรับงานวัดค่าและการบันทึกผล

ภาพด้านบน : CM4375-50 สามารถตรวจจับระยะเวลาของกระแสไฟกระชากได้โดยอัตโนมัติ (ซึ่งจะอยู่ในช่วงตั้งแต่ 10 ms จนถึง 100 ms) ซึ่งการวัดค่ากระแสไฟกระชากในช่วงนั้นจะมีความแม่นยำสูงกว่าช่วงอื่น ๆ

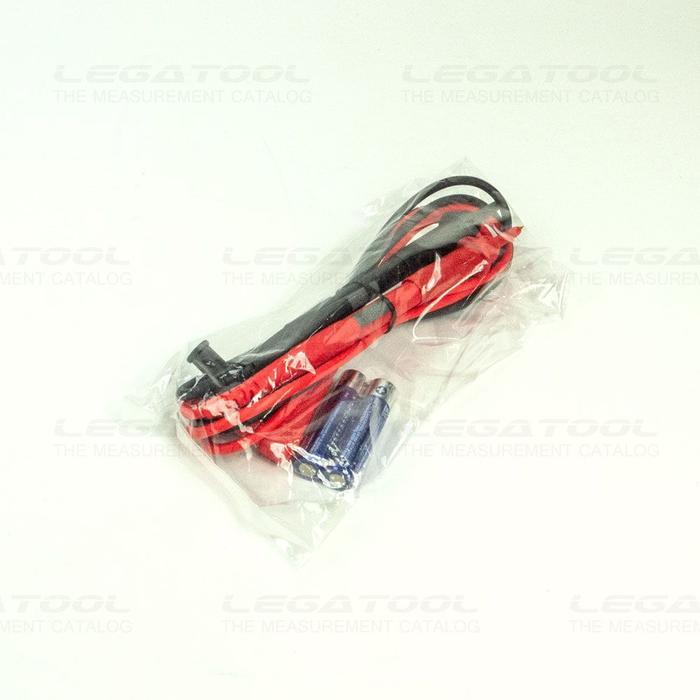

ภาพด้านบน : CM4375-50 มาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป

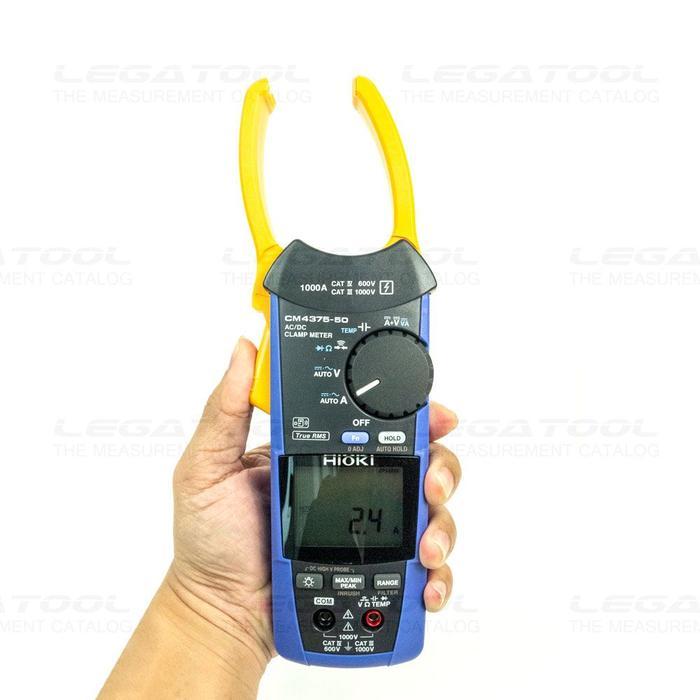

ภาพด้านบน : CM4375-50 มีการออกแบบและเพิ่มความแข็งแรงให้กับปากแคลมป์ ทำให้สามารถใช้งาน เปิด-ปิด ปากแคลมป์ได้อย่างยาวนานตั้งแต่ 10,000 จนถึง 30,000 ครั้ง

ช่วงการวัด

Measurement Range

• AC Current : 1000 A
• DC Current : 1000 A
• AC + DC Current : 1000 A
• AC Voltage : 6.000 V/60.00 V/600.0 V/1000 V
• DC Voltage : 600.0 mV/6.000 V/60.00 V/600.0 V/1000 V/2000 V
• AC + DC Voltage : 6.000 V/60.00 V/600.0 V/1000 V
• DC Power : 0.000 kVA to ±2000 kVA
• Resistance : 600.0 Ω/6.000 kΩ/60.00 kΩ/600.0 kΩ/6.000 MΩ
• Temperature : -40.0℃ to 400.0℃
• Electrostatic capacity : 1.000 μF/10.00 μF/100.0 μF/1000 μF
• Frequency : 9.999 Hz/99.99 Hz/999.9 Hz

Accuracy

• AC Current : ±1.3% rdg ±0.3 A
• DC Current : ±1.3% rdg ±0.3 A
• AC + DC Current : ±1.3% rdg ±1.3 A
• AC Voltage : ±0.9% rdg ±0.003 V
• DC Voltage : ±0.5% rdg ±0.5 mV
• AC + DC Voltage :±1.0% rdg ±0.013 V
• DC Power : ±2.0% rdg ±0.020 kVA
• Resistance : ±0.7% rdg ±0.5 Ω
• Temperature : ±0.5% rdg ±3.0℃
• Electrostatic capacity : ±1.9% rdg ±0.005 μF
• Frequency : ±0.1% rdg ±0.003 Hz

Power Supply

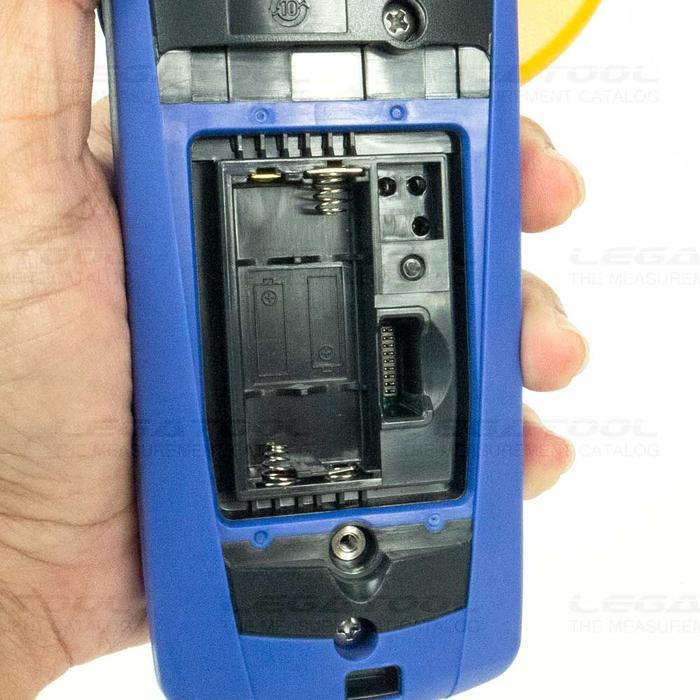

• ใช้งานร่วมกับแบตเตอรี่ : LR03 Alkaline battery × 2
• การใช้งานต่อเนื่อง : 40 hr (without Z3210 installed), 20 hr. (with Z3210 installed and using wireless communications)
• เงื่อนไขอื่น ๆ : 10 A AC measurement, backlight off, 23 °C reference value

ขนาดเครื่อง

• Unit : 65 mm x 242 mm x 35 mm
• Jaw diameter : ∅ 34 mm
• Jaw dimension : 9.5 mm

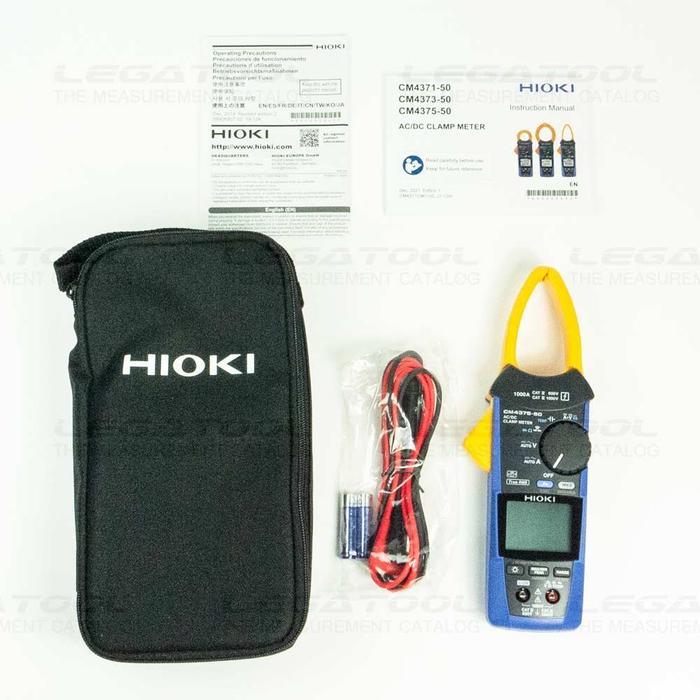

อุปกรณ์ที่มาในชุด

• Main unit × 1
• L9300 Test Lead × 1

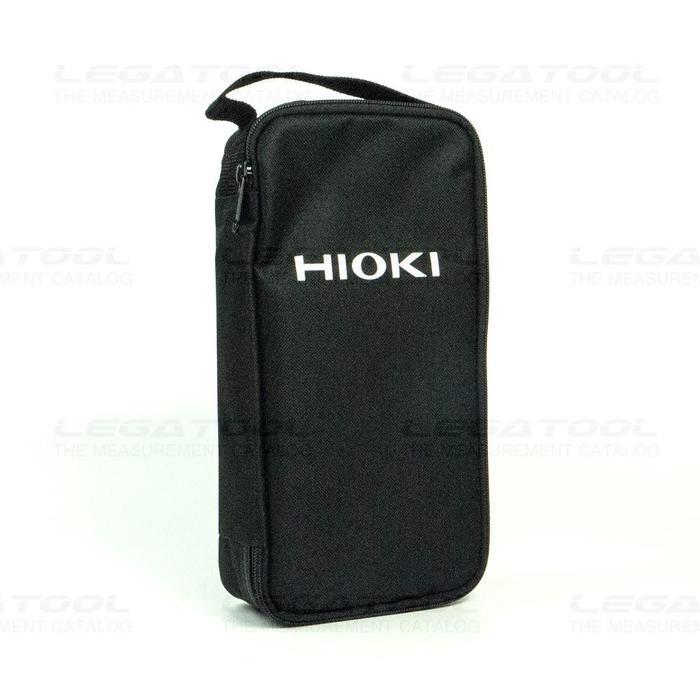

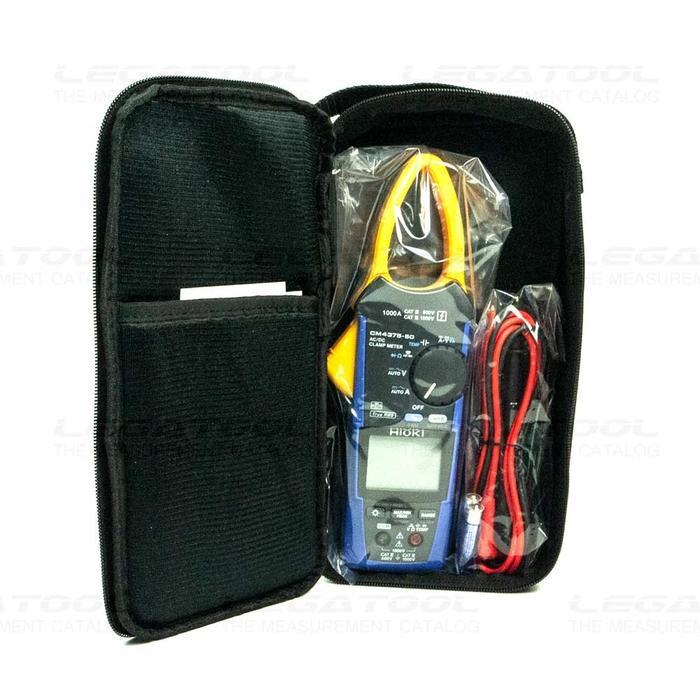

• C0203 Carrying Case × 1
• LR03 Alkaline batteries × 2
• Instruction Manual × 1
• Operating Precautions ×1

อุปกรณ์เสริม

• TEST LEAD L9207-10
• TEST LEAD L9300
• DC HIGH VOLTAGE PROBE P2000
• SMALL ALLIGATOR CLIP SET L4934
• CONTACT PIN SET L4933
• EXTENSION CABLE SET L4931
• BREAKER PIN SET L4939
• MAGNETIC ADAPTER 9804
• SMALL ALLIGATOR CLIP SET L4934
• TEST PIN SET L4938
• BUS BAR CLIP SET L4936
• MAGNETIC ADAPTER SET L4937
• TEST PIN SET L4932
• CONNECTION CABLE SET L4930
• ALLIGATOR CLIP SET L4935
• GRABBER CLIP L9243
• THERMOCOUPLES(K) DT4910
• CARRYING CASE C0203
• CARRYING CASE C0207

ข้อมูลจำเพาะ

1. DC Current range
2. 1000 A, (Max. display 999.9 A) , Basic accuracy: ±1.3% rdg. ±0.3 A (at 30.1 A - 999.9 A)
3. AC Current range
4. 1000 A (Max. display 999.9 A, 10 Hz to 1 kHz, True RMS), Basic accuracy 45-66 Hz: ±1.8% rdg. ±0.3 A (at 30.1 A - 900.0 A)
5. Crest factor
6. 1000 A range: 1.5
7. DC+AC Current range
8. 1000 A (DC, 10 Hz to 1 kHz, True RMS), Basic accuracy DC, 45-66 Hz: ±1.3% rdg. ±1.3 A (at 30.1 A - 900.0 A)
9. DC Power range
10. 0.000 kVA to 1000 kVA (When using P2000: 0 kVA to 2000 kVA) (Automatically switched based on voltage range), Basic accuracy: ±2.0% rdg. ±20 dgt.
11. DC Voltage range
12. 600.0 ｍV to 1000 V (When using P2000: 600.0 V to 2000 V)
13. AC Voltage range
14. 6.000 V to 1000 V, 4 ranges (15 Hz to 1 kHz, True RMS), Basic accuracy 45 - 66 Hz: ±0.9% rdg. ±0.003 V (at 6 V)
15. DC+AC Voltage range
16. 6.000 V to 1000 V, 4 ranges, Basic accuracy DC, 45-66 Hz: ±1.0% rdg. ±0.013 V (at 6 V)
17. Resistance range
18. 600.0 Ω to 6.000 MΩ, 5 ranges, Basic accuracy: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
19. Electrostatic capacity range
20. 1.000 μF to 1000 μF, 4 ranges, Basic accuracy: ±1.9% rdg. ±0.005 μF (at 1 μF)
21. Frequency range
22. 9.999 Hz to 999.9 Hz, 3 ranges, Basic accuracy: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)
23. Temperature (K)
24. -40.0°C to 400.0°C, add temperature probe accuracy to basic accuracy of ±0.5% rdg. ±3.0°C
25. Harmonic levels
26. [With Z3210 installed] Voltage/Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio
    *Harmonics can be displayed with our free app GENNECT Cross.
27. Other functions
28. Continuity check, Diode check, Automatic AC/ DC detection, DC current and DC voltage polarity detection function, MAX/MIN/AVG/ PEAK MAX/PEAK MIN value display, Low-pass filter function, Display value hold, Auto hold, Backlight, Auto power save, Buzzer sound, Zero-adjustment
29. Dustproof, waterproof
30. IP20 (Voltage measurement in a completely dry condition. When jaw closes)
    IP54 (While in storage)
31. Power supply
32. LR03 Alkaline battery ×2
    Continuous use: approx. 40 hr (without Z3210 installed), approx. 20 hr. (with Z3210 installed and using wireless communications)
    Other conditions: 100 A AC measurement, backlight off, 23°C reference value
33. Core jaw diameter
34. φ34 mm (1.34 in)
35. Smallest dimension of jaw cross-section
36. 9.5 mm (0.37 in) (Range value of 44 mm (1.73 in) from the tip of the jaw)
37. Dimensions and mass
38. 65 mm (2.56 in) W × 242 mm (9.53 in) H × 35 mm (1.38 in) D mm, 350 g (12.3 oz)
39. Included accessories
40. Test Lead L9300, Carrying Case C0203, LR03 Alkaline battery ×2, Instruction Manual ×2, Operating Precautions ×1
