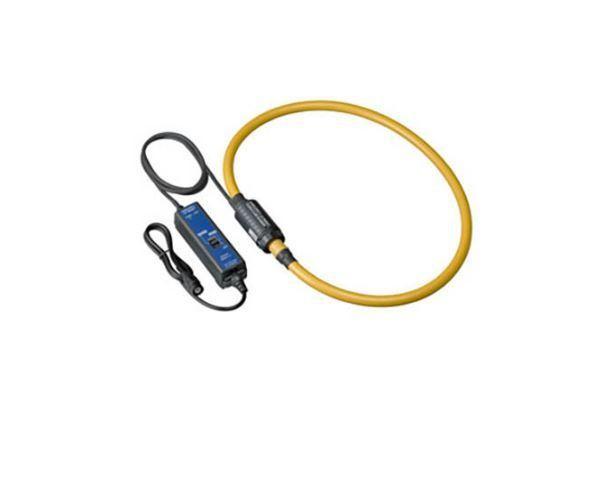

Hioki CT9667-03 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)
CT9667-03
สายเคเบิ้ลขนาดเล็กทำให้ง่ายต่อการสอดเข้าในที่แคบหรือที่ ๆ เข้าถึงยาก รูปทรงที่ยืดหยุ่น ช่วยให้ง่ายในการผ่านพื้นที่ ๆ ซับซ้อน รองรับการวัดค่ากระแสไฟฟ้าระดับสูงสุงที่ 5000A ช่วงความถี่ 10Hz ถึง 20kHz เลือกได้ 3 ขนาด 100, 180, 254 มิลลิเมตร ใช้งานได้กับ Hioki power meter หรือ Memory HiCorders มาตรฐาน CAT IV 600 V, CAT III 1000 V *สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย*
CT9667-03 ฟังก์ชั่นการวัด
วัดกระแสไฟฟ้า
CT9667-03 จุดเด่น
Hioki-CT9667 เป็นอุปกรณ์ที่ดีที่สุดสำหรับการใช้งานวัดกระแสไฟฟ้า โดยที่ CT9667 นั้นมีใช้หลักการความยืดหยุ่นแบบ Rogowski ซึ่งประกอบไปด้วย 3 รุ่นหลัก ที่มีขนาดตั้งแต่ 100 ถึง 254 มิลลิเมตร สำหรับขนาด 100 มม. และ 180 มม. ตัวสายเคเบิ้ลของเซนเซอร์นั้นจะมีขนาดเล็ก เพื่อที่ง่ายต่อการสอดหรือคล้องในที่แคบ โดยที่ทั้งสามรุ่นจะมีช่วงการวัดอยู่ที่ 500A/5000A ทำให้เหมาะกับการวัดค่ากระแสไฟฟ้าระดับสูง
CT9667-03 ช่วงการวัด
Rated input current: 5000 A AC/ 500 A AC
CT9667-03 Power Supply
LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA),
AC adapter 9445-02/-03 (rated power 0.2 VA),
External power supply 5 to 15 V DC (rated power 0.2 VA)
CT9667-03 ขนาดสินค้า
Core diameter: ø254 mm
Dimensions / Weight: Output cable: 1 m ,(3.28 ft)
Battery box: 35 × 120.5 × 34 mm , (470g)
Flexible loop cable diameter: ø13mm
CT9667-03 อุปกรณ์ที่มาในชุด
LR6 (AA) alkaline batteries ×2
Instruction manual ×1
CT9667-03 อุปกรณ์เสริม
AC ADAPTER 9445-02
AC ADAPTER 9445-03
CONVERSION ADAPTER 9704
CT9667-03 ข้อมูลจำเพาะ
Rated input current: 5000 A AC/ 500 A A
Max. allowable input: 10000 A continuous (45 to 66 Hz, requires derating at frequency)
Bandwidth: 10 Hz to 20 kHz (±3dB)
Amplitude and phase accuracy: ±2 % rdg. ±0.3 % f.s. (45 to 66 Hz, at center of flexible loop)
Phase: ±1 deg (45 to 66 Hz)
Output voltage: 500 mV AC/f.s. (0.1 mV AC/A) at 5000 A range
500 mV AC/f.s. (1 mV AC/A) at 500 A range
Max. rated voltage to earth: 1000 V AC (CAT III), 600 V AC (CAT IV)
Core diameter: ø254 mm
Output terminal: BNC
Operating temperature: -10 °C to +50 °C
Power requirement: LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA),
AC adapter 9445-02/-03 (rated power 0.2 VA),
External power supply 5 to 15 V DC (rated power 0.2 VA)
Dust and water resistance: N/A
Cable length: Cable length: Between flexible loop and battery box: 2 m
Flexible loop cable diameter: ø7.4mm
Dimensions / Weight: Output cable: 1 m , (3.28 ft)
Battery box: 35 × 120.5 × 34 mm , (470g)
