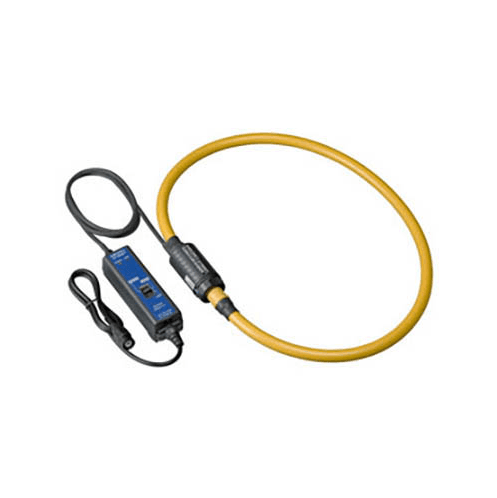

Hioki CT9667-02 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)

Name: Hioki CT9667-02 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)
Brand: HIOKI
SKU: ct9667-02
Availability: InStoreOnly

SKU

CT9667-02

Model

CT9667-02

สายเคเบิ้ลขนาดเล็กทำให้ง่ายต่อการสอดเข้าในที่แคบหรือที่ ๆ เข้าถึงยาก รูปทรงที่ยืดหยุ่น ช่วยให้ง่ายในการผ่านพื้นที่ ๆ ซับซ้อน รองรับการวัดค่ากระแสไฟฟ้าระดับสูงสุงที่ 5000A ช่วงความถี่ 10Hz ถึง 20kHz เลือกได้ 3 ขนาด 100, 180, 254 มิลลิเมตร ใช้งานได้กับ Hioki power meter หรือ Memory HiCorders มาตรฐาน CAT IV 600 V, CAT III 1000 V *สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย*

HIOKI-FREE-CAL-CER

ลงทะเบียนขอราคาสินค้า

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

ฟังก์ชั่นการวัด

วัดค่ากระแสไฟฟ้า

จุดเด่น

Hioki-CT9667 เป็นอุปกรณ์ที่ดีที่สุดสำหรับการใช้งานวัดกระแสไฟฟ้า โดยที่ CT9667 นั้นมีใช้หลักการความยืดหยุ่นแบบ Rogowski ซึ่งประกอบไปด้วย 3 รุ่นหลัก ที่มีขนาดตั้งแต่ 100 ถึง 254 มิลลิเมตร สำหรับขนาด 100 มม. และ 180 มม. ตัวสายเคเบิ้ลของเซนเซอร์นั้นจะมีขนาดเล็ก เพื่อที่ง่ายต่อการสอดหรือคล้องในที่แคบ โดยที่ทั้งสามรุ่นจะมีช่วงการวัดอยู่ที่ 500A/5000A ทำให้เหมาะกับการวัดค่ากระแสไฟฟ้าระดับสูง

ช่วงการวัด

Rated input current: 5000 A AC/ 500 A AC

Power Supply

LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA),
AC adapter 9445-02/-03 (rated power 0.2 VA),
External power supply 5 to 15 V DC (rated power 0.2 VA)

ขนาดสินค้า

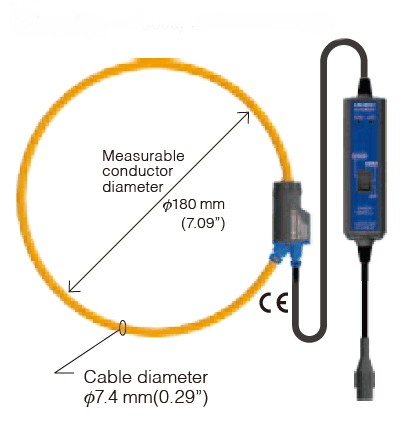

Core diameter: ø180 mm

Dimensions / Weight: Output cable: 1 m ,
Battery box: 35 × 120.5 × 34 mm , (280g)

Flexible loop cable diameter: ø7.4mm

อุปกรณ์ที่มาในชุด

LR6 (AA) alkaline batteries ×2
Instruction manual ×1

อุปกรณ์เสริม

AC ADAPTER 9445-02
AC ADAPTER 9445-03
CONVERSION ADAPTER 9704

ข้อมูลจำเพาะ

Rated input current: 5000 A AC/ 500 A A

CMax. allowable input: 10000 A continuous (45 to 66 Hz, requires derating at frequency)

Bandwidth: 10 Hz to 20 kHz (±3dB)

Amplitude and phase accuracy: ±2 % rdg. ±0.3 % f.s. (45 to 66 Hz, at center of flexible loop)
Phase: ±1 deg (45 to 66 Hz)

Output voltage: 500 mV AC/f.s. (0.1 mV AC/A) at 5000 A range
500 mV AC/f.s. (1 mV AC/A) at 500 A range

Max. rated voltage to earth: 1000 V AC (CAT III), 600 V AC (CAT IV)

Core diameter: ø180 mm

Output terminal: BNC

Operating temperature: -25 °C to +65 °C

Power requirement: LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA),
AC adapter 9445-02/-03 (rated power 0.2 VA),
External power supply 5 to 15 V DC (rated power 0.2 VA)

Dust and water resistance: Flexible loop only: IP54
* Do not use when wet.

Cable length: Cable length: Between flexible loop and battery box: 2 m

Flexible loop cable diameter: ø7.4mm

Dimensions / Weight: Output cable: 1 m ,

Battery box: 35 × 120.5 × 34 mm , (280g)
