Ax8 output connection

การเชื่อมต่อสัญญาณ OUTPUT I/O จากกล้อง FLIR AX8

นำข้อมูลอุณหภูมิไปควบคุมระบบอัตโนมัติได้ทันที

FLIR AX8 เป็นกล้องถ่ายภาพความร้อนแบบ Fixed Mount ที่ออกแบบมาสำหรับงาน Condition Monitoring และ Early Warning ในระบบอุตสาหกรรม โดยหนึ่งในจุดเด่นสำคัญคือความสามารถในการเชื่อมต่อ Digital I/O และ Alarm Output เพื่อนำข้อมูลอุณหภูมิไปใช้งานร่วมกับ PLC, Alarm หรือระบบควบคุมอัตโนมัติอื่น ๆ

ประเภทสัญญาณ OUTPUT I/O ของ FLIR AX8

1. Digital Alarm Output (Relay Output)

FLIR AX8 มี Alarm Output แบบรีเลย์ สำหรับส่งสัญญาณเตือนเมื่ออุณหภูมิถึงค่าที่ตั้งไว้

ลักษณะสัญญาณ

• Dry Contact (NO / NC)

• ใช้สั่งงานอุปกรณ์ภายนอก เช่น

  • ไฟสัญญาณเตือน

  • Buzzer

  • PLC / Relay Control

  • ระบบตัดการทำงานของเครื่องจักร

ตัวอย่างการใช้งาน

• อุณหภูมิมอเตอร์สูงเกินค่ากำหนด → สั่งหยุดเครื่อง

• ตู้ไฟฟ้าร้อนผิดปกติ → แจ้งเตือนเจ้าหน้าที่ทันที

2. Ethernet Output (Network Communication)

แม้ AX8 จะไม่มี Analog Output (4–20 mA) แต่สามารถส่งข้อมูลผ่าน Ethernet ได้โดยตรง

รองรับการสื่อสาร

• TCP/IP

• Modbus TCP

• HTTP / REST API

ข้อดี

• เชื่อมต่อเข้าระบบ SCADA, DCS, PI System ได้โดยตรง

• ดึงค่าอุณหภูมิแบบ Real-time

• เหมาะกับโรงงานที่ใช้ระบบ Network เป็นหลัก

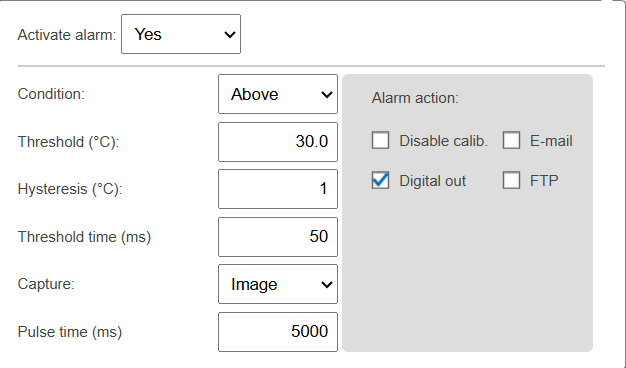

ขั้นตอนการตั้งค่า OUTPUT บน FLIR AX8

1. เชื่อมต่อ AX8 เข้ากับ Network

2. เข้า Web Interface ของกล้อง

3. ตั้งค่า Measurement Area / Spot

4. กำหนดค่า Alarm Threshold

5. เลือกเงื่อนไข Alarm (High / Low / Hysteresis)

6. ผูก Alarm เข้ากับ Digital Output

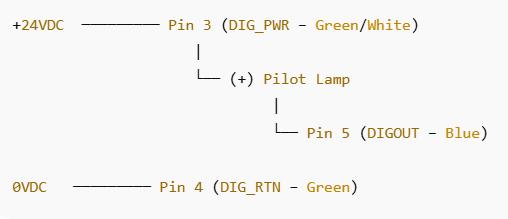

การต่อสายสัญญาณจากกล้อง Ax8 ด้วยสาย T128391ACC

• DIGOUT (Pin 5 – Blue) = Open Collector (NPN)

• ต้องใช้ DIG_PWR เป็นไฟ +

• เมื่อ Alarm ON → DIGOUT จะดึงลง DIG_RTN

• AX8 ตรวจพบ Alarm กระแสไหลจาก DIG_PWR → Pilot Lamp → DIGOUT

• Pilot Lamp / NC เปลี่ยนสถานะเป็น NO/ Pilot lamp จะดับ

• Pilot Lamp / NC จะกลับเป็นสถานะเดิมเมื่อผ่านระยะเวลา PULSE TIME (ms) ที่ตั้งค่าไว้
