HIOKI RM3546 เครื่องวัดความต้านทานความละเอียดสูง 1 nΩ

HIOKI

HIOKI RM3546 Resistance Meter เครื่องวัดความต้านทานความละเอียดสูง 1 nΩ สำหรับตรวจสอบงานเชื่อมแบตเตอรี่

SKU

rm3546

ลงทะเบียนขอราคาสินค้า

นัดหมาย DEMO* สินค้า

ภาพรวม

HIOKI RM3546 คือเครื่องวัดความต้านทานแบบความแม่นยำสูง (Resistance Meter) ที่พัฒนาขึ้นสำหรับการตรวจสอบคุณภาพงานเชื่อม โดยเฉพาะงานเชื่อม Busbar ของแบตเตอรี่ในอุตสาหกรรม EV และระบบกักเก็บพลังงาน (ESS) เครื่องสามารถวัดความต้านทานระดับต่ำมากตั้งแต่ 1 µΩ ถึง 1000 MΩ ด้วยความละเอียดสูงสุดถึง 1 nΩ ช่วยแยกแยะชิ้นงานดีและชิ้นงานที่มีตำหนิได้อย่างแม่นยำ RM3546 ใช้วิธีวัดแบบ DC 4-Terminal (Constant Current) พร้อมฟังก์ชันชดเชยสัญญาณรบกวนจากอุณหภูมิ (A-TC) และแรงดันไฟฟ้าแฝง (A-OVC) ทำให้สามารถตรวจสอบได้ทันทีหลังการเชื่อมโดยไม่ต้องรอให้ชิ้นงานเย็น เหมาะสำหรับสายการผลิตที่ต้องการความเร็ว ความเสถียร และความน่าเชื่อถือสูง

เพิ่มคำถาม

HIOKI RM3546 เครื่องวัดความต้านทานความละเอียดสูง 1 nΩ (0.001 µΩ) สำหรับตรวจสอบคุณภาพงานเชื่อมแบตเตอรี่ในสายการผลิตอุตสาหกรรม | รุ่นแนะนำ ใหม่ล่าสุด 2025

banner_RM3546 — HIOKI RESISTANCE METER RM3546 Redefining Weld Quality Inspection

HIOKI RM3546 เป็น Resistance Meter ระดับอุตสาหกรรมที่ออกแบบมาเพื่อ “ยกระดับการตรวจสอบคุณภาพงานเชื่อม” โดยใช้หลักการวัดค่าความต้านทานไฟฟ้าแทนการตรวจสอบด้วยสายตาหรือการทดสอบเชิงกล เครื่องถูกพัฒนาขึ้นเพื่อตอบโจทย์อุตสาหกรรมแบตเตอรี่ที่ต้องการความปลอดภัยสูง อายุการใช้งานยาวนาน และความสม่ำเสมอของคุณภาพการผลิต โดยเฉพาะในงานเชื่อม Busbar ของ Battery Pack ซึ่งเป็นจุดที่มีกระแสไฟฟ้าสูงไหลผ่าน

RM3546 ใช้วิธีการวัดแบบ DC 4-Terminal (Constant Current) ช่วยลดผลกระทบจากความต้านทานของสายวัดและจุดสัมผัส ทำให้สามารถวัดค่าความต้านทานระดับต่ำมากได้อย่างแม่นยำ ความละเอียดขั้นต่ำสูงสุดถึง 1 nΩ และครอบคลุมช่วงการวัดตั้งแต่ 1000 µΩ ไปจนถึง 1000 MΩ เครื่องสามารถตรวจจับความแตกต่างของค่าความต้านทานเพียงเล็กน้อยระหว่างงานเชื่อมที่สมบูรณ์และงานเชื่อมที่มีตำหนิ เช่น การหลอมไม่สมบูรณ์หรือเกิดช่องว่างในแนวเชื่อม

หนึ่งในจุดเด่นสำคัญของ RM3546 คือฟังก์ชัน Advanced Offset Voltage Compensation (A-OVC) ซึ่งช่วยชดเชยแรงดันไฟฟ้าแฝงและ Thermoelectric EMF ภายในระบบวัด ทำให้ค่าที่วัดได้มีเสถียรภาพสูงแม้ในสภาพแวดล้อมของสายการผลิตจริง นอกจากนี้ยังมีฟังก์ชัน Advanced Temperature Correction (A-TC) ที่วัดอุณหภูมิของชิ้นงานพร้อมกับค่าความต้านทาน และแปลงค่าไปยังอุณหภูมิอ้างอิงแบบ Real-time ช่วยให้สามารถตัดสิน Pass/Fail ได้อย่างแม่นยำแม้จะวัดทันทีหลังการเชื่อม

RM3546 รองรับการออกแบบระบบที่มีสายวัดยาวได้ดี ด้วยค่า Path Resistance Tolerance สูงสุดถึง 9 Ω (เมื่อเปิด PR mode) ทำให้ไม่ต้องกังวลเรื่องความต้านทานของสาย เคเบิล หรือรีเลย์ที่เพิ่มขึ้นตามอายุการใช้งาน ตัวเครื่องยังออกแบบมาให้มีความทนทานสูง พร้อมฟังก์ชัน Active Circuit Protection (ACP) ที่ช่วยป้องกันความเสียหายจากแรงดันเกินโดยไม่ตั้งใจ

สำหรับสายการผลิตที่ต้องการวัดหลายจุด RM3546 สามารถขยายจำนวนช่องวัดได้สูงสุดถึง 132 Channels เมื่อใช้งานร่วมกับ Switch Mainframe SW1002 และ Multiplexer ทำให้สามารถสร้างระบบตรวจสอบแบบ Multi-channel ได้ในต้นทุนต่อช่องที่ต่ำ เหมาะสำหรับการใช้งานระยะยาวในโรงงานอุตสาหกรรม

ตัดสินผลผ่าน/ไม่ผ่านได้อย่างแม่นยำ ด้วยการตรวจสอบทางไฟฟ้า (Accurately Judges Pass/Fail Through Electrical Inspection)

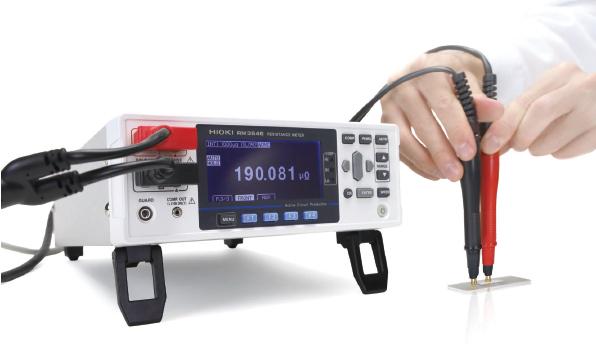

RM3546-06 — Accurately Judges Pass/Fail Through Electrical Inspection

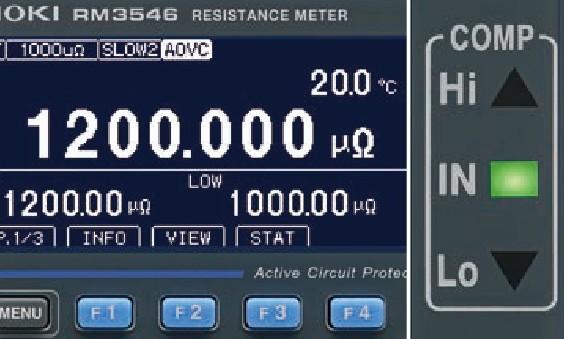

Screenshot 2025-12-19 085556 — Minimum resolution 1 nΩ (0.001 µΩ)

RM3546 ใช้หลักการวัดค่าความต้านทานไฟฟ้าที่ไหลผ่านจุดเชื่อม เพื่อตรวจจับความแตกต่างระหว่างงานเชื่อมที่สมบูรณ์และงานเชื่อมที่บกพร่อง แม้ความแตกต่างจะเล็กมากในระดับ 10–100 μΩ ก็สามารถตรวจพบได้ด้วยความละเอียดสูงถึง 1 nΩ (0.001 µΩ)

หากการเชื่อมไม่ได้คุณภาพ ค่าความต้านทานจะสูงขึ้นทันที ทำให้ระบบสามารถตัดสินผล ผ่าน / ไม่ผ่าน ได้อย่างแม่นยำ ทุกผลการวัดสามารถบันทึกเป็นตัวเลขบนสายการผลิต ช่วยควบคุมคุณภาพได้อย่างเป็นระบบ และตรวจสอบย้อนหลังได้อย่างมั่นใจ

วัดแม่นยำระดับนาโนโอห์ม ด้วยระบบชดเชยอัจฉริยะ A-OVC (Advanced Offset Voltage Compensation)

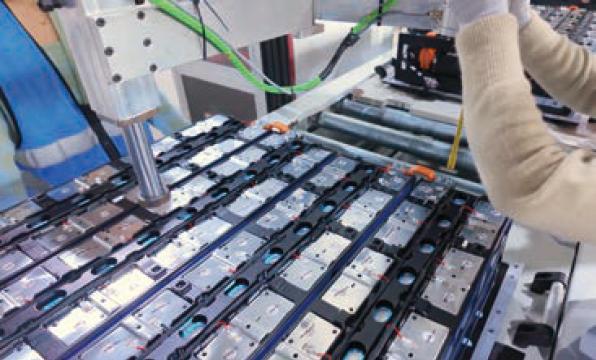

RM3546-07 — Stable inspection on the line

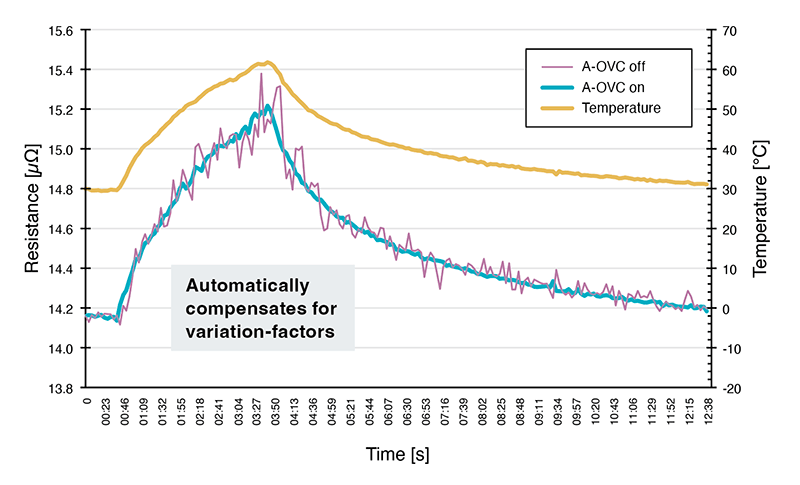

rm3546_feature_en_2 — Advanced Offset Voltage Compensation

RM3546 มาพร้อมฟังก์ชัน A-OVC ที่ช่วยชดเชยแรงดันไฟฟ้าเชิงความร้อนและแรงดันออฟเซตภายในเครื่องโดยอัตโนมัติ ลดความคลาดเคลื่อนของการวัดให้ใกล้ศูนย์มากที่สุด

ระบบนี้ช่วยให้ค่าที่วัดได้มีความเสถียร ไม่แกว่ง และดึงประสิทธิภาพการวัดที่ความละเอียดสูงถึง 1 nΩ (0.001 µΩ) ออกมาใช้งานได้อย่างเต็มที่ เหมาะอย่างยิ่งสำหรับงานตรวจสอบคุณภาพที่ต้องการความแม่นยำสูง

ในการควบคุมคุณภาพงานเชื่อมบัสบาร์ ความแม่นยำระดับนาโนโอห์มมีความสำคัญอย่างยิ่ง อย่างไรก็ตาม ความต่างของอุณหภูมิเล็กน้อยในฟิกซ์เจอร์ สายเคเบิล และโพรบ อาจก่อให้เกิดแรงดันไฟฟ้าเชิงความร้อน (Thermal EMF) ส่งผลให้ค่าการวัดไม่นิ่งและประเมินผลได้ยาก

ความละเอียด 1 nΩ (0.001 µΩ) (ช่วงวัด 1000 μΩ)
ตรวจจับการเปลี่ยนแปลงค่าความต้านทานขนาดเล็กมาก เหมาะสำหรับงานวิจัยและพัฒนาแบตเตอรี่ การประเมินต้นแบบ และการตรวจสอบคุณภาพในสายการผลิตที่เข้มงวด
Advanced-Offset Voltage Correction (A-OVC)
พัฒนาต่อยอดจากเทคโนโลยีตัดสัญญาณรบกวนของ Hioki ช่วยลดผลกระทบจาก Thermal EMF ได้อย่างมีประสิทธิภาพ ทั้งในห้องแล็บควบคุมอุณหภูมิและในสายการผลิตที่อุณหภูมิแปรผัน

ตัดสินผลผ่าน/ไม่ผ่านได้แม่นยำ แม้ทันทีหลังการเชื่อม ด้วยระบบชดเชยอุณหภูมิ (A-TC function Advanced Temperature Correction)

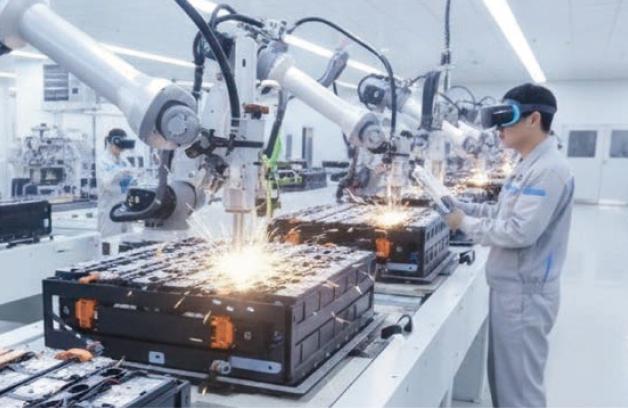

RM3546-10 — Ideal for battery busbar weld inspection

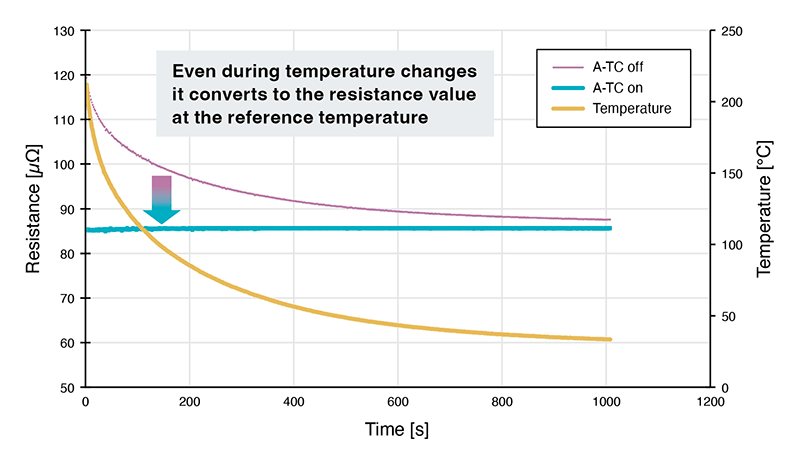

rm3546_feature_en_3 — A-TC function compensates for temperature effects

ค่าความต้านทานมีความสัมพันธ์กับอุณหภูมิ RM3546 จึงมาพร้อมฟังก์ชัน A-TC ที่วัดทั้งอุณหภูมิและค่าความต้านทานของชิ้นงานพร้อมกัน พร้อมชดเชยค่าแบบเรียลไทม์ให้เทียบกับอุณหภูมิอ้างอิง

แม้ในช่วงหลังการเชื่อมซึ่งอุณหภูมิเปลี่ยนแปลงอย่างรวดเร็ว ระบบจะชดเชยค่าการวัดกลับไปเป็นค่าความต้านทานที่อุณหภูมิห้อง ทำให้สามารถตัดสินผล ผ่าน / ไม่ผ่าน (Pass / Fail) ได้อย่างแม่นยำและเชื่อถือได้

ออกแบบระบบได้อย่างยืดหยุ่น ไม่ต้องกังวลเรื่องค่า Path Resistance (Design systems without worrying about path resistance)

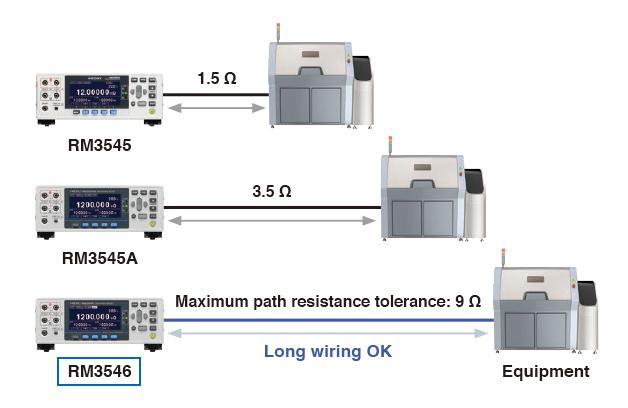

RM3546-08 — Long wiring is OK, making implementation design easy

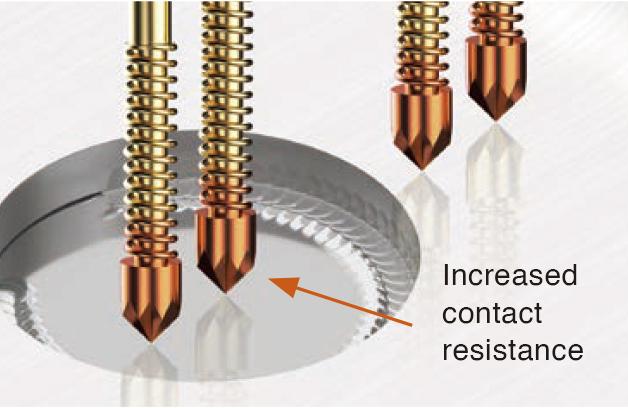

RM3546-09 — Measurement stability despite age degradation

RM3546 รองรับค่า Path Resistance ได้สูง ช่วยให้ออกแบบระบบตรวจวัดได้ง่าย โดยไม่ต้องกังวลกับปัจจัยซับซ้อนต่าง ๆ เช่น ความต้านทานของสายเคเบิล โพรบ จุดสัมผัส ชิ้นงาน หรือรีเลย์

แม้ในระยะยาวที่ค่า Path Resistance เพิ่มขึ้นจากการต่อสายที่ยาวขึ้นหรือการสึกหรอของรีเลย์ เครื่องยังคงให้ค่าการวัดที่เสถียรและแม่นยำ ช่วยรักษาประสิทธิภาพของระบบตรวจสอบในสายการผลิตได้อย่างต่อเนื่อง

เมื่อสายการผลิตขยายตัว สายเคเบิลยาวขึ้น โพรบเสื่อมสภาพ หรือมีการใช้รีเลย์สแกนเนอร์หลายจุด สิ่งเหล่านี้จะเพิ่มค่า Path Resistance และทำให้ค่าการวัดไม่เสถียร RM3546 จึงออกแบบมาเพื่อรองรับสถานการณ์ดังกล่าวด้วย:

รองรับ Path Resistance สูงสุด 9 Ω (โหมด 500 mA)
สูงกว่ารุ่นก่อนหน้าถึง 2.5 เท่า (จากเดิม 3.5 Ω) ช่วยเพิ่มความยืดหยุ่นในการออกแบบไลน์และรองรับการใช้งานระยะยาว
รองรับระบบมัลติเพล็กเซอร์ของ Hioki เช่น SW1001 / SW1002, SW9001 รวมถึงตัวเลือกบอร์ดมัลติเพล็กเซอร์ภายในเครื่อง
ช่วยสร้างระบบตรวจสอบแบบหลายช่องสัญญาณความเร็วสูงได้อย่างง่ายดาย
รองรับชุดโพรบแนะนำ (ซีรีส์ L9773)
ช่วยให้เลือกโพรบและออกแบบจิ๊กได้เหมาะสมกับการใช้งานจริง

RM3546 ใช้วิธีการวัดแบบ DC 4-Terminal (Constant Current) ช่วยลดผลกระทบจากความต้านทานของสายวัดและจุดสัมผัส (4-Terminal Resistance Measurement Method)

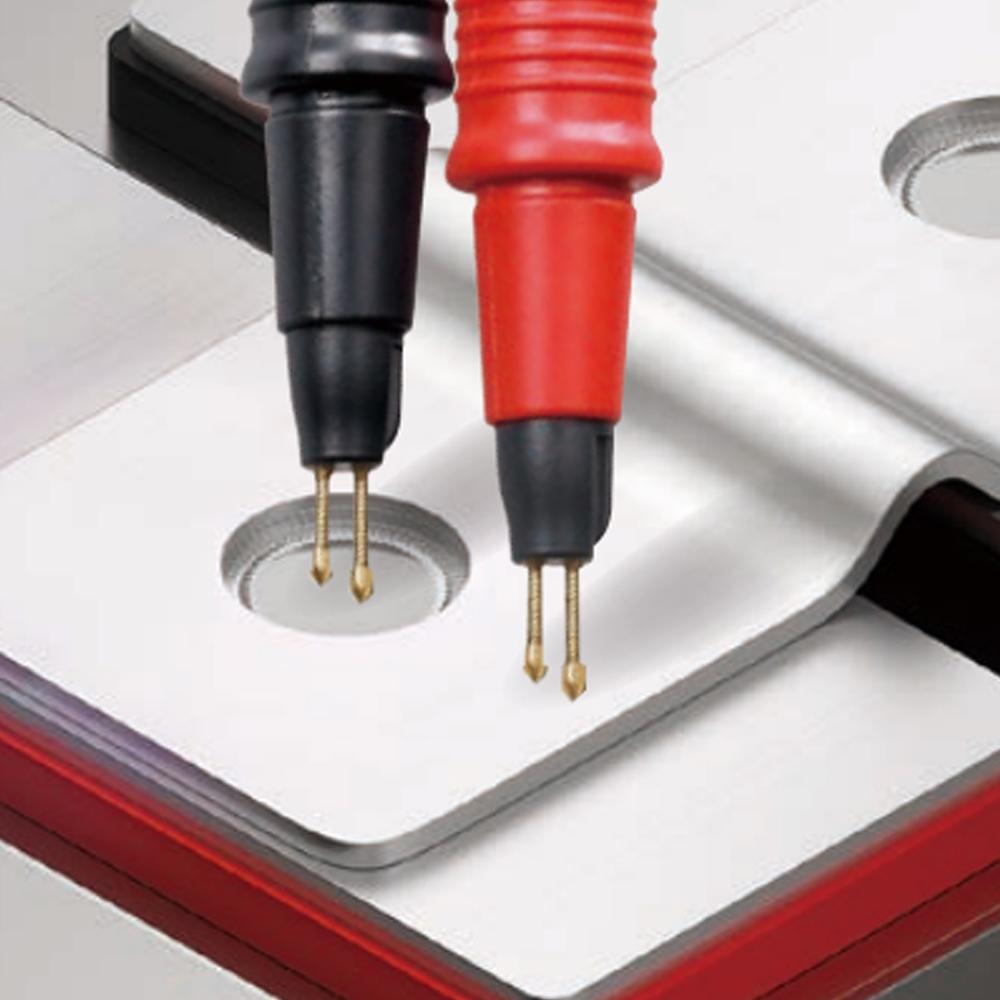

RM3546-03 — 4-Terminal Resistance Measurement Method

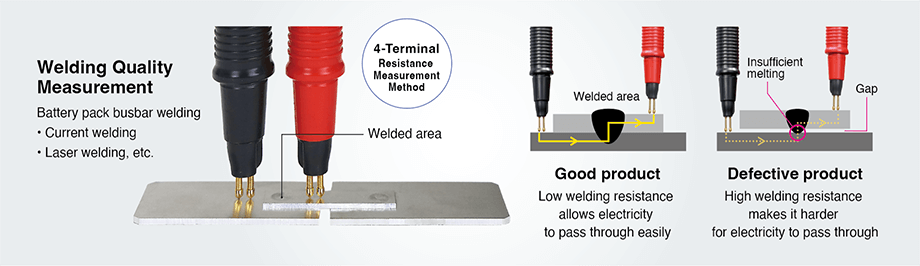

RM3546_feature_En_1 — 4-Terminal Resistance Measurement Method

ทำให้สามารถวัดค่าความต้านทานระดับต่ำมากได้อย่างแม่นยำ ความละเอียดขั้นต่ำสูงสุดถึง 1 nΩ และครอบคลุมช่วงการวัดตั้งแต่ 1000 µΩ ไปจนถึง 1000 MΩ เครื่องสามารถตรวจจับความแตกต่างของค่าความต้านทานเพียงเล็กน้อยระหว่างงานเชื่อมที่สมบูรณ์และงานเชื่อมที่มีตำหนิ เช่น การหลอมไม่สมบูรณ์หรือเกิดช่องว่างในแนวเชื่อม

จุดเด่นและข้อดีของสินค้า

ความละเอียดการวัดสูงสุด 1 nΩ (0.001 µΩ)
วัดความต้านทานได้ตั้งแต่ 1000 µΩ ถึง 1000 MΩ
รองรับงานตรวจสอบคุณภาพงานเชื่อมแบตเตอรี่โดยเฉพาะ
ฟังก์ชัน A-OVC และ A-TC เพิ่มความเสถียรของผลการวัด
ตรวจสอบ Pass/Fail ได้ทันทีหลังการเชื่อม
รองรับการขยายช่องวัดสูงสุด 132 Channels
มาตรฐาน UL / CE สำหรับงานอุตสาหกรรม

ฟังก์ชันการวัดค่าที่ทำได้

วัดความต้านทานแบบ DC 4-Terminal
วัดความต้านทานระดับต่ำพิเศษ (µΩ – nΩ)
ชดเชยอุณหภูมิและแรงดันไฟฟ้าแฝง
ตรวจสอบ Pass / Fail ด้วย Comparator
วัดอุณหภูมิด้วย Temperature Sensor Z2001

เหมาะกับใคร และอุตสาหกรรมใด (Main Applications)

งานวิจัยและพัฒนาแบตเตอรี่ EV / ESS
การประเมินความแม่นยำสูงของแบตเตอรี่รุ่นใหม่ วัสดุขั้วไฟฟ้า และกระบวนการเชื่อม
ตรวจจับการเปลี่ยนแปลงค่าความต้านทานขนาดเล็กมากในวัสดุและการออกแบบรูปแบบใหม่
สายการผลิต Battery Pack และ Module
การตรวจสอบค่าความต้านทานของงานเชื่อมบัสบาร์แบบ Inline ครบทุกชิ้น (Full-count inspection)
การวัดค่าความต้านทานของจุดเชื่อมต่อระหว่างเซลล์ และความต้านทานของฟิวส์
งานวัดค่าความต้านทาน DC ความแม่นยำสูงอื่น ๆ
การตรวจสอบขั้วต่อและอุปกรณ์โครงสร้างพื้นฐานของระบบชาร์จรถยนต์ไฟฟ้า (EV Charging)
การวัดและควบคุมคุณภาพอุปกรณ์กระจายพลังงานสำหรับดาต้าเซ็นเตอร์และระบบอุตสาหกรรม

Basic performance

Minimum resolution	1 nΩ (0.001 µΩ)
Measurement range	1000 μΩ to 1000 MΩ
Basic accuracy	±0.006% of reading ± 0.002% of full scale
Compensation functions	A-OVC (Advanced Offset Voltage Compensation) A-TC (Advanced Temperature Correction)
Malfunction prevention function	ACP (DC 60 V)
Path resistance tolerance	9 Ω (when measurement current is 500 mA and PR mode is on)

RM3546 specifications

Resistance range (13 ranges)	[Range, Maximum display value, Resolutions, Testing current (Measurement current) ] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ (100 MΩ range high-precision mode): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA or less
Representative accuracy (High mode, A-OVC function enabled, SLOW2, no zero adjustment)	1000 μΩ range: ±0.045% rdg ±0.010 % f.s. 10 mΩ range: ±0.045% rdg ±0.001 % f.s. 100 mΩ range: ±0.045% rdg ±0.001 % f.s. 1000 mΩ range: ±0.012% rdg ±0.001 % f.s. 1000 Ω range: ±0.006% rdg ±0.001 % f.s.
Testing current (Measurement current)	High mode: 1000μΩ (1 A) to 1000 MΩ (up to 1 μA) Low mode: 100 mΩ (100 mA) to 100 Ω (1 mA)
Measurement speed	Representative value: FAST (2.3 ms) / MED (50 Hz: 22 ms, 60 Hz: 19 ms) / SLOW1 (102 ms) / SLOW2 (202 ms) PR10 mΩ range*: FAST (21 ms) / MED (50 Hz: 41 ms, 60 Hz: 37 ms) / SLOW1 (121 ms) / SLOW2 (221 ms)
Path resistance tolerance (reference values) Path resistance between SOURCE B and SOURCE A (other than measurement target)	Range of 100 mΩ or less (PR* mode off): max. 3.5 Ω Range of 100 mΩ or less (PR* mode on): max. 9.0 Ω
Maximum open-terminal voltage	Range: 1000 Ω or less: 8.0 V Range: 10 kΩ or greater: 20 V
Temperature measurement	Temperature Sensor (Z2001[included accessories]): -10.0℃ to 99.9℃ Analog input (Ex: Infrared thermometer): DC 0 V to 2.0 V
Built-in Multiplexer (option)	Multiplexer unit Z3003 Number of installable units: Max. 2 Maximum number of channels: 20 channels (4-wire method), 42 channels (2-wire method) Switching time: 30 ms
External Multiplexer (option)	Switch Mainframe Maximum number of channels (SW1001): 33 channels (4-wire method) Maximum number of channels (SW1002): 132 channels (4-wire method) Switching time：11 ms
Communication interfaces	LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Max. 115200 bps, also used as printer interface), USB, EXT I/O (D-sub 37-pin, Analog output (D/A output voltage range: DC 0 V to 1.5 V)
Functions	Contact check, Zero adjustment (within each range ±50% f.s.) 1, Zero-adjustment-free accuracy guaranteed, OVC function, Contact improvement function (max. applied voltage: 5V; max. applied current: 10 mA), Low-power mode (maximum open voltage: 20 mV), Auto-hold function, Comparator, Temperature measurement function, Temperature correction (TC) function, Temperature conversion (ΔT) function, Statistical calculation function, Delay function, Averaging function, Saving panels (saving of measurement conditions), Data memory function, Command monitor function (display of send/receive status of commands and queries),LabVIEW® Driver compatible2 1: Zero adjustment forcibly disabled for 100 MΩ or greater 2: LabVIEW Driver is the trademark or registered trademark of National Instruments.
Power supply	100 V to 240 V AC, 50 Hz/60 Hz, Rated power consumption: 40 VA max.
Normal power consumption (Reference value)	20 W
Dimensions and mass	215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D (excluding protruding parts), 3.4 kg (119.9 oz)
Included accessories	Power cord ×1, Temperature sensor Z2001 ×1, Male EXT I/O connector ×1, EXT. I/O connector cover ×1, Start up guide ×1, Operating Precautions ×1
