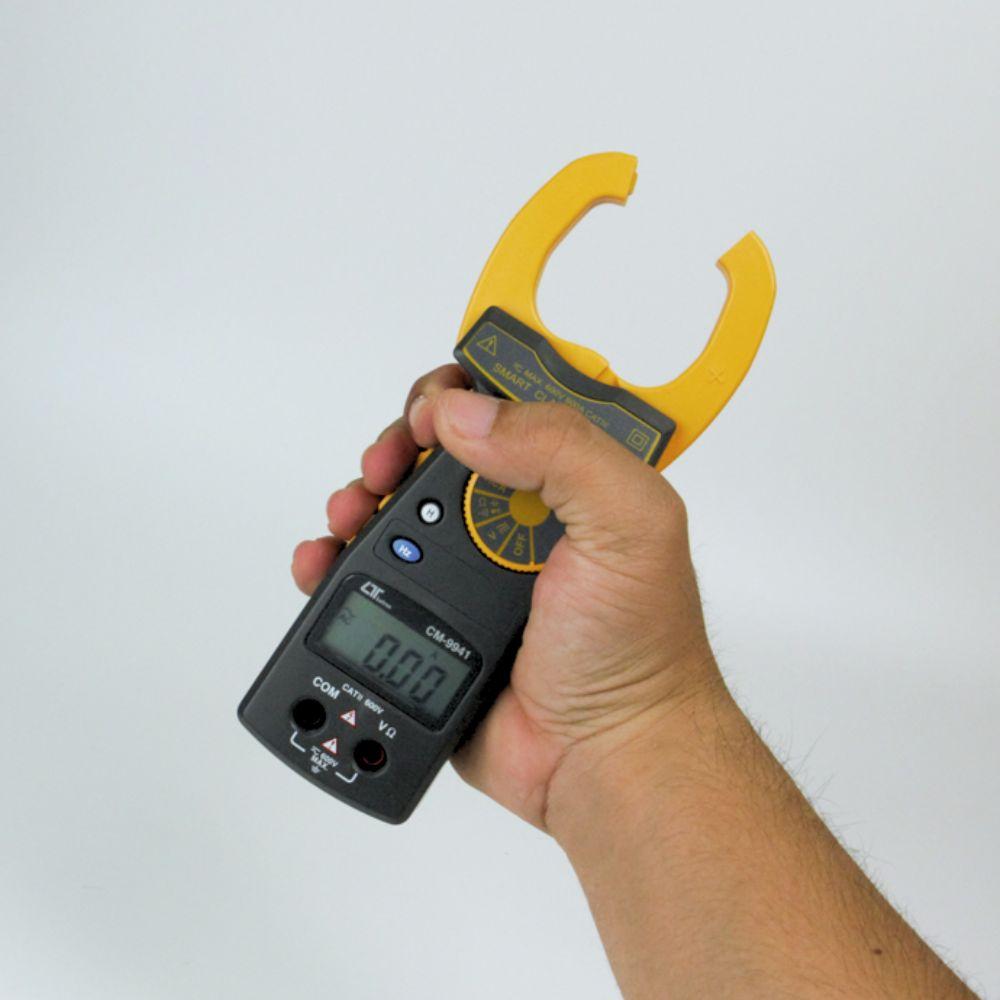

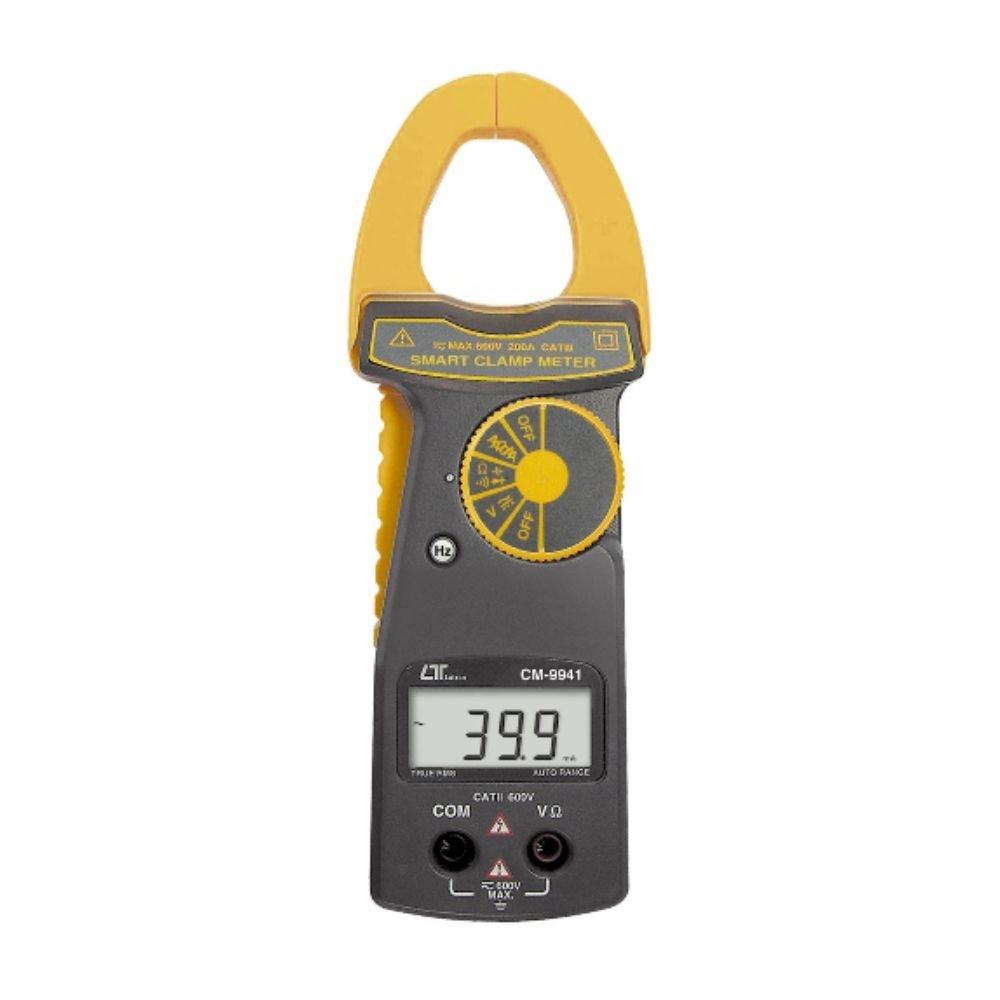

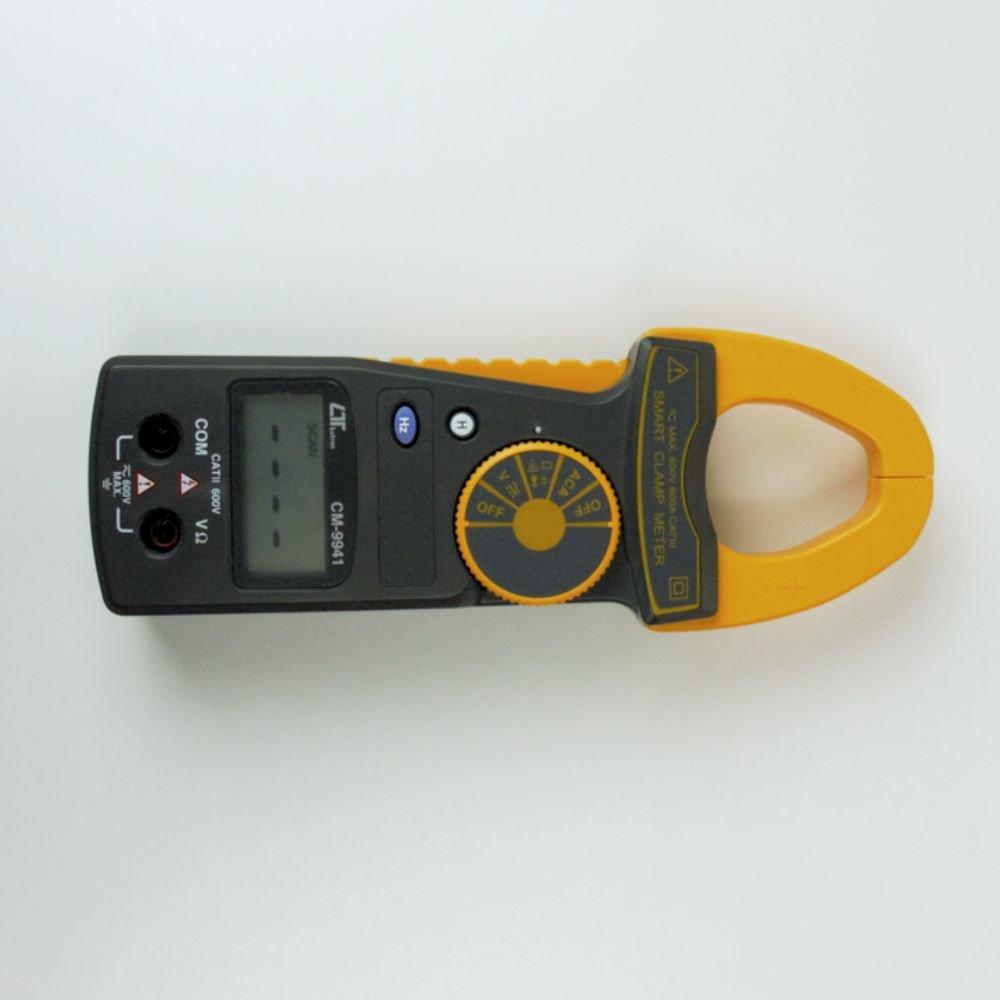

Lutron CM-9941 แคลมป์มิเตอร์ (Smart Clamp Meter) เหมาะสำหรับการทดสอบทางไฟฟ้า งานในสภาพแวดล้อมอุตสาหกรรม และงานบำรุงรักษาที่ต้องการการวัดกระแสและแรงดันไฟฟ้าที่แม่นยำ มาพร้อมฟังก์ชันอัตโนมัติในตัวที่สามารถเลือกโหมดการวัดได้เอง เช่น ACV, DCV, resistance, diode, continuity beeper, capacitance, ACA, frequency พร้อมระบบ Auto Range
Smart Clamp Meter
เหมาะสำหรับการทดสอบทางไฟฟ้า งานในสภาพแวดล้อมอุตสาหกรรม และงานบำรุงรักษาที่ต้องการการวัดกระแสและแรงดันไฟฟ้าที่แม่นยำ
จุดเด่น
มาพร้อมฟังก์ชันอัตโนมัติในตัวที่สามารถเลือกโหมดการวัดได้เอง เช่น ACV, DCV, resistance, diode, continuity beeper, capacitance, ACA, frequency พร้อมระบบ Auto Range
วัดกระแสไฟฟ้า AC ได้สูงสุดถึง 600 A พร้อมความสามารถในการวัดแรงดันและความต้านทานได้หลายระดับ
ให้ความละเอียดสูงด้วยค่า 5999 counts A/D และให้ผลการวัดที่แม่นยำ
มีหน้าจอ LCD สว่างชัดเจน, ฟังก์ชันค้างค่าข้อมูล (Data Hold), และระบบปิดเครื่องอัตโนมัติเพื่อประหยัดพลังงาน
ได้รับมาตรฐานความปลอดภัย IEC 1010 CAT III 600V เพื่อการใช้งานที่ปลอดภัยและเชื่อถือได้
ช่วงการวัด
Function | Range | Resolution | Accuracy | Overload |
|---|---|---|---|---|
DC/AC Voltage * auto range | 6 V | 0.001V | DCV: ± ( 1 % + 2d ) ACV: ± ( 1.2 % + 5d ) | AC/DC 600 V |
60 V | 0.01V | |||
600 V | 0.1 V | |||
Remark * The input impedance is 10 M ega ohm * ACV specification be tested on sine wave 50/60 Hz * The ACV start measurement voltage is larger than 400 mV ± 100 mV | ||||
AC current * auto range | 60 A | 0.01 A | ± ( 2 % + 5 d ) | AC 600 A |
600 A | 0.1 A | ± ( 2 % + 8 d ) | ||
Remark * ACA specification be tested on sine wave 50/60 Hz * Measurement range : 0.10 A to 600.0 A | ||||
Ohms * auto range | 600 ohm | 0.1 ohm | ± ( 1 % + 5 d ) | AC / DC 400 V |
6 K ohm | 1 ohm | |||
60 K ohm | 10 ohm | |||
600 K ohm | 100 ohm | |||
6 M ohm | 1 K ohm | ± ( 2 % + 2 d ) | ||
Capacitance | 6 nF | 0.001 nF | ± ( 3% + 5d ) | |
60 nF | 0.01 nF | |||
600 nF | 0.1 nF | |||
6 uF | 0.001 uF | |||
60 uF | 0.01 uF | |||
Frequency | 40 Hz to 1 KHz | 1 Hz | ± ( 0.3% + 2d ) | same as ACV, DCV, ACA range |
Diode | Short/non conductance, good/defect test. | |||
Continuity | If measuring resistance is less than 10 ohm, the beeper will sound . | |||
Power Supply
1.5V AA ( UM-3 ) batteries x 2
ขนาดแคลมป์
Dimension : 178 x 64 x 33 mm

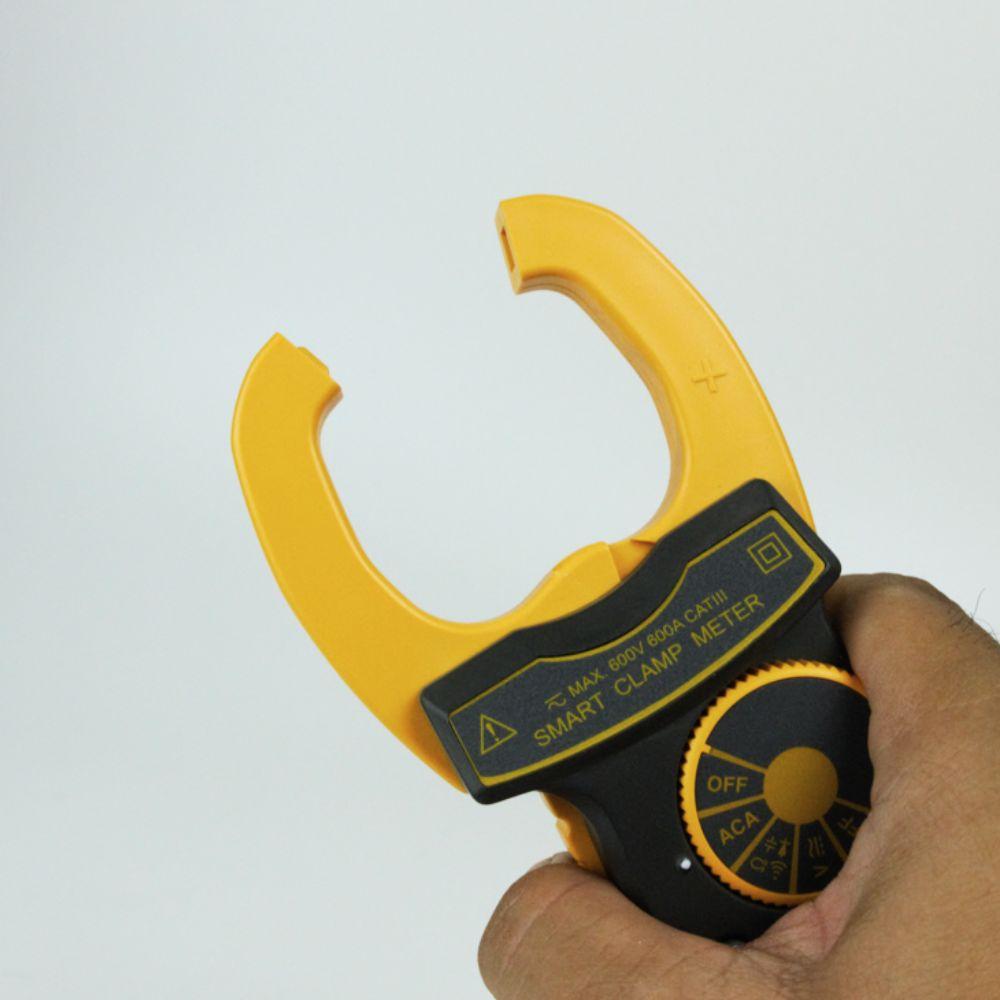

Max. Jaw Open Size : 30 mm Dia.
Weight : 230 g (Including battery)

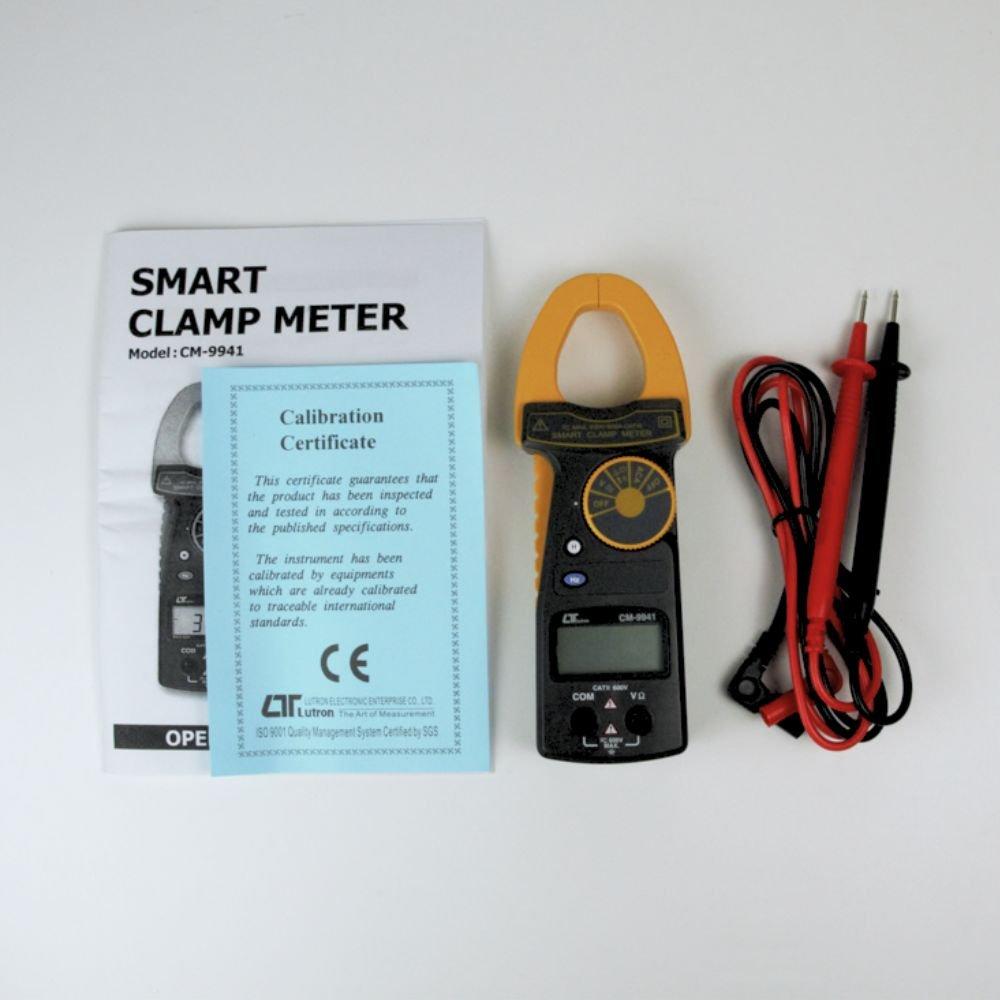

อุปกรณ์ที่มาในชุด
CM-9941 x 1

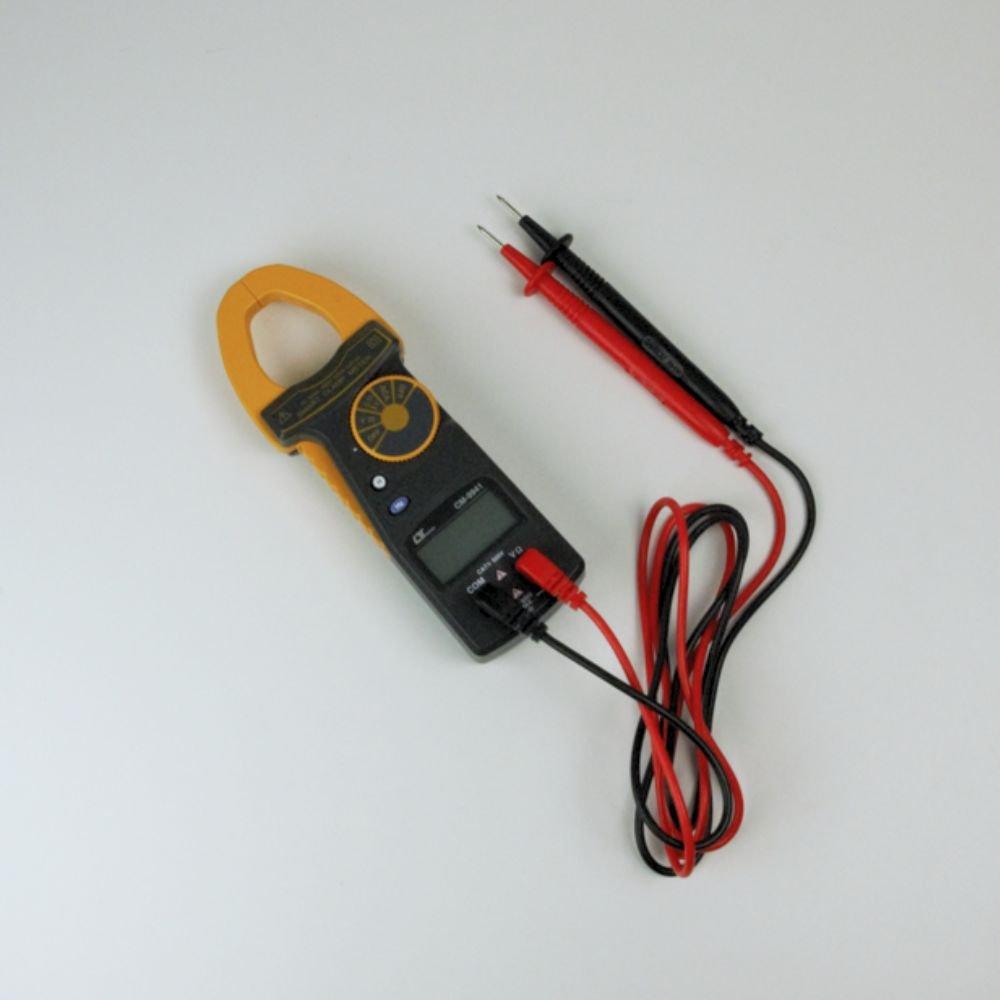

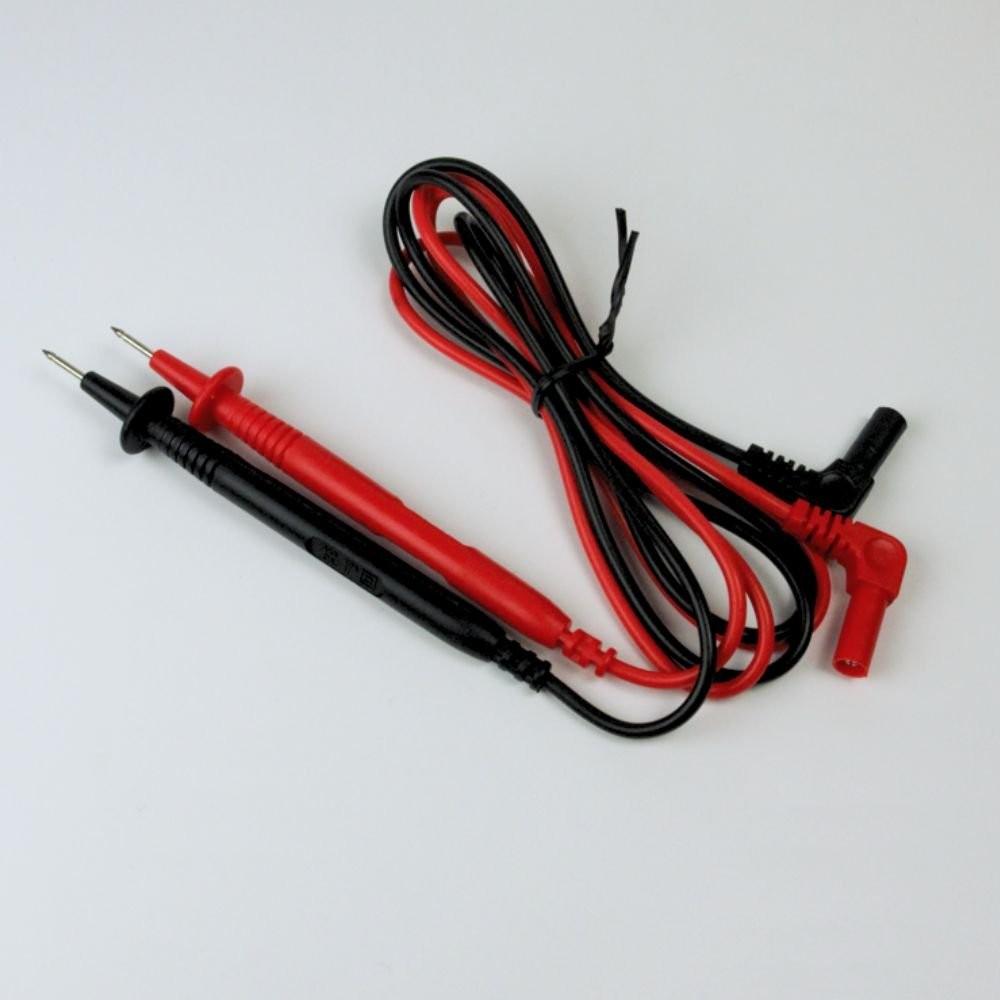

Red and Black Test Leads x 1
Instruction Manual x 1
อุปกรณ์เสริม
Soft Carrying Case (CA-52A)
Light Adapter
Anemometer Adapter
Pressure Adapter
RH Adapter
Tachometer Adapter
High Voltage Probe
ข้อมูลจำเพาะ
Circuit | LSI circuit provides high reliability and durability |
Display | 10.8 mm LCD, 4 digits, Max. indication 5,999. |
Measurements | ACA, ACV, DCV, Ohms, Diode, Hz, Capacitance, Continuity beeper. |
A/D counts no. | 6,000. counts |
Voltage ranges | DC/AC Voltage : 6 V, 60 V, 600 V |
Current ranges | AC current : 60 A, 600 A |
Safety standard | IEC 1010 CATIII 600V safety requirment |
ACV input impedance | input impedance is 10 M ega ohm |
Clamp frequency response | ACA specification be tested on sine wave 50/60 Hz |
Over-range | Indication of " oL " or " -oL ". |
Data Hold | To freeze the display reading on the LCD display |
Display sampling time | Approx. 0.35 second |
Operating Temperature | 0 to 50°C |
Operating Humidity | Less than 80% RH. |
Power Supply | 1.5V AA ( UM-3 ) batteries x 2 |
Max. Conductor size | 30 mm Dia. |
Dimensions | 178 x 64 x 33 mm |
Current Sensor | Hall effect sensor. |
Zero adjustment | Automatic adjustment. |
Over-input | Indication of " oL " or " -oL ". |
Sampling Time | Approx. 0.35 second. |
Battery | 1.5V AA ( UM-3 ) batteries. x 2 |
Weight | 230 g (including battery) |
Max. Jaw Open Size | 30 mm Dia. |
Accessories Included | Operation manual x 1 |
Optional Accessories | Soft carrying case, CA-52A.
|
