วิธีการเชื่่อมต่อเครื่อง Lutron โดยโปรแกรม Data Acquisition Software รุ่น SW-E816

คุณสมบัติ

โปรแกรมบันทึกข้อมูลรองรับการใช้งานบนระบบปฏิบัติการ Windows 98, Windows 2000, Windows XP, Windows 7, Windows 8 และ Windows 10 สามารถบันทึกข้อมูลได้ทั้งแบบอัตโนมัติ โดยตั้ง Sampling rate ตั้งแต่ 1 ถึง 3600 วินาที และแบบ Manual รวมทั้งบันทึกไฟล์ในรูปแบบ .mdb และ .txt

วิธีการติดตั้งโปรแกรม

1. เข้าถึงไฟล์ติดตั้ง ไปที่โฟลเดอร์ในไดรฟ์ DVD หรือแหล่งเก็บไฟล์โปรแกรมของคุณ

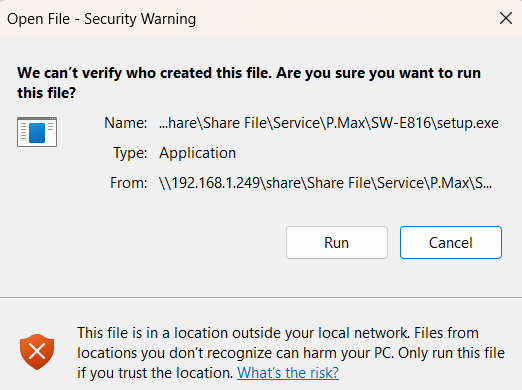

2. เริ่มการติดตั้ง มองหาไฟล์ที่ชื่อว่า setup.exe (ไอคอนคอมพิวเตอร์) แล้วทำการ ดับเบิลคลิก ที่ปุ่ม Run เพื่อเริ่มรันโปรแกรม

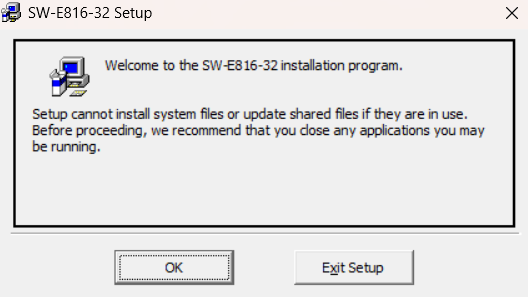

3. ยืนยันการเริ่มติดตั้ง เมื่อหน้าต่าง SW-E816-32 Setup ปรากฏขึ้นพร้อมข้อความต้อนรับ ให้คลิกปุ่ม OK

   คำแนะนำ: ควรปิดโปรแกรมอื่น ๆ ที่กำลังใช้งานอยู่ก่อนเริ่มขั้นตอนต่อไป

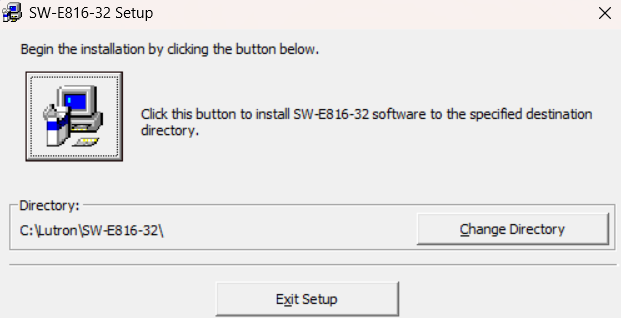

4. เลือกตำแหน่งและเริ่มติดตั้ง * หากต้องการเปลี่ยนโฟลเดอร์ที่จะติดตั้ง ให้คลิกที่ Change Directory

   • เมื่อเลือกตำแหน่งที่ต้องการได้แล้ว (ค่าเริ่มต้นคือ C:\Lutron\) ให้คลิกที่ รูปไอคอนคอมพิวเตอร์ขนาดใหญ่ เพื่อเริ่มการคัดลอกไฟล์ลงเครื่อง

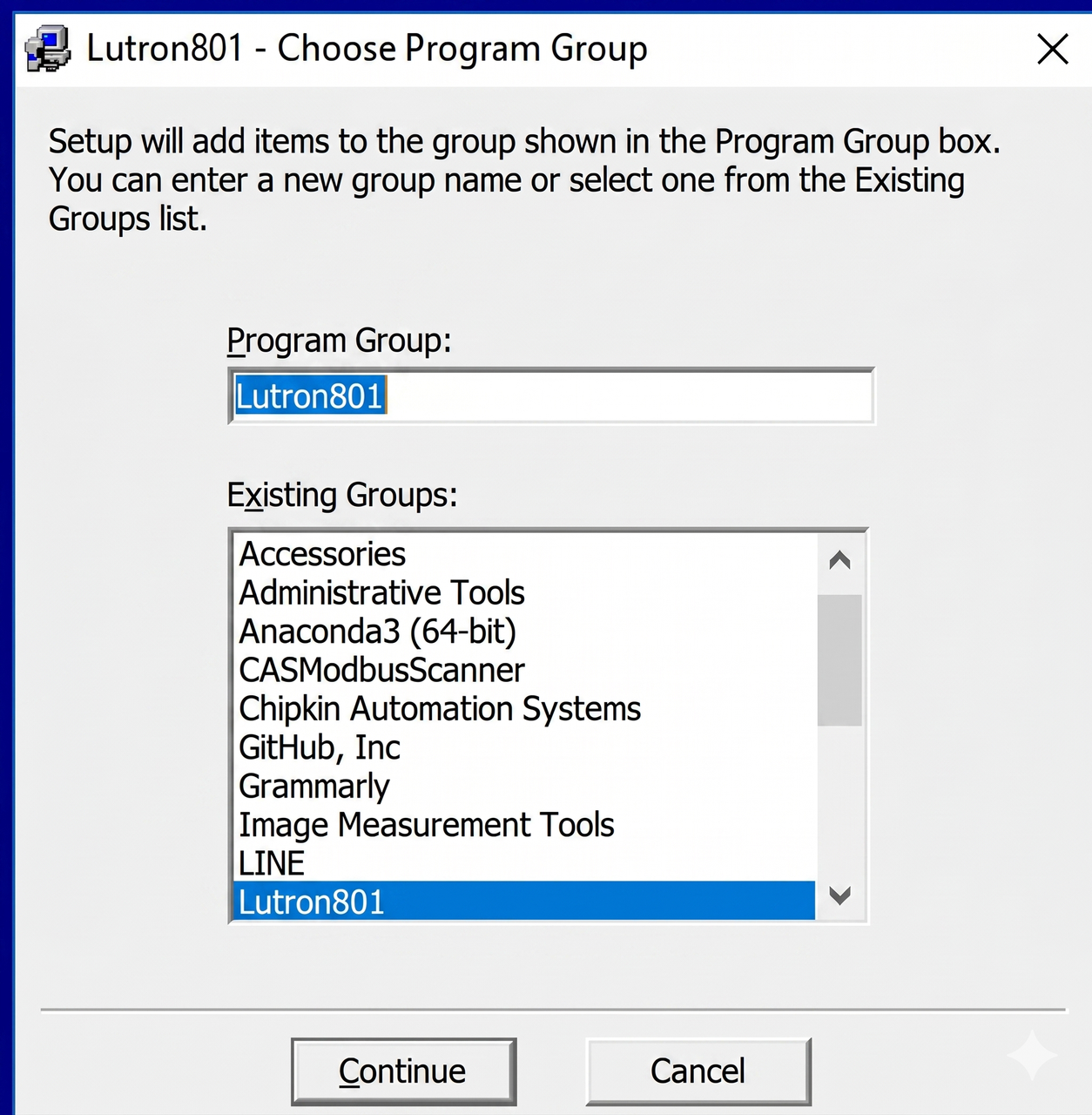

5. เลือกกลุ่มโปรแกรม * เมื่อหน้าต่าง Choose Program Group ปรากฏขึ้น ระบบจะตั้งชื่อกลุ่มเป็น Lutron801 โดยอัตโนมัติ

   • ให้คลิกปุ่ม Continue เพื่อดำเนินการต่อ



6. เสร็จสิ้นการติดตั้ง

   • เมื่อปรากฏหน้าต่างแจ้งว่า "Lutron801 Setup was completed successfully."

ให้คลิกปุ่ม OK เพื่อจบกระบวนการติดตั้ง

วิธีการใช้งานโปรแกรม

การเชื่อมต่ออุปกรณ์

• เชื่อมต่อสายสัญญาณ (รุ่น UPCB-01, UPCB-02, USB-01 หรือ UPCB-04 ตามที่ใช้งาน) เข้ากับ เครื่องมือวัด และ พอร์ตคอมพิวเตอร์ ให้เรียบร้อย

เปิดโปรแกรม

• ค้นหาและเปิดโปรแกรมที่มีชื่อว่า Lutron801 (ไอคอนจะมีตัวเลข 232 กำกับอยู่)

ตั้งค่าเริ่มต้น

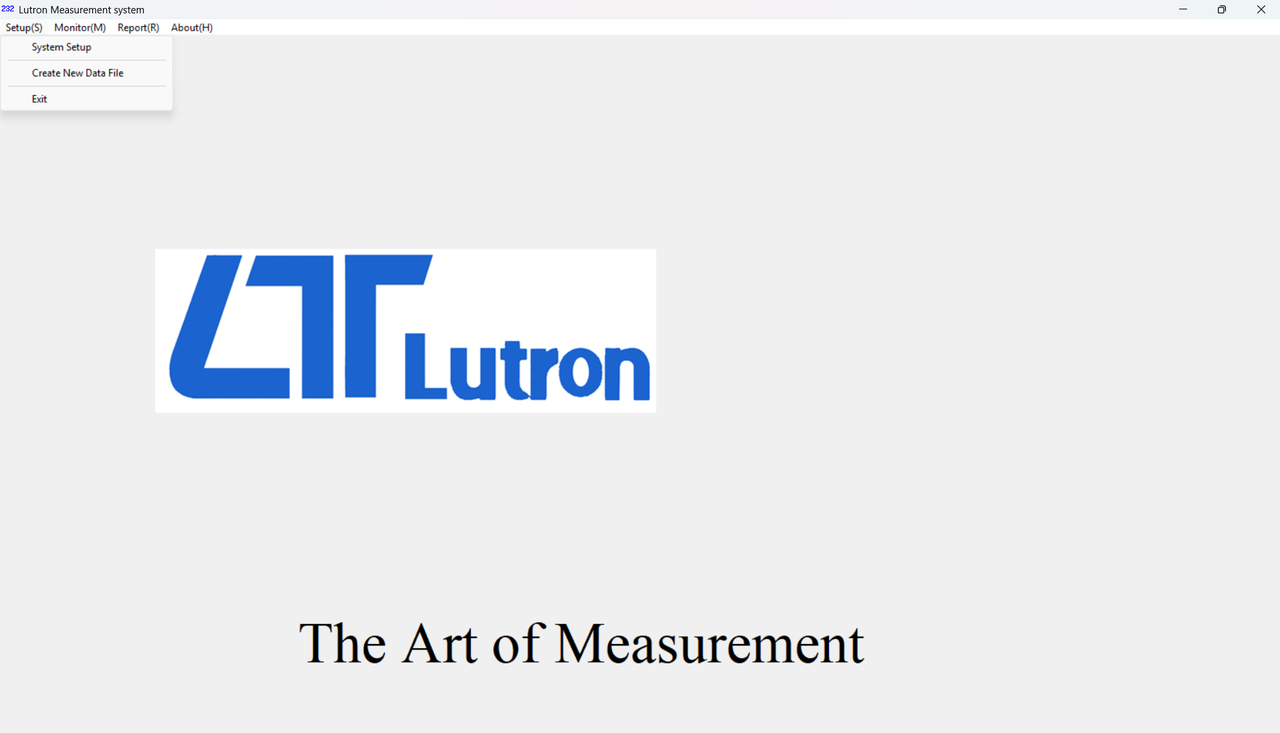

คลิกที่เมนู Setup เพื่อเริ่มต้นการตั้งค่าการเชื่อมต่อหรือค่าพารามิเตอร์ต่าง ๆ ก่อนเริ่มการวัดค่า

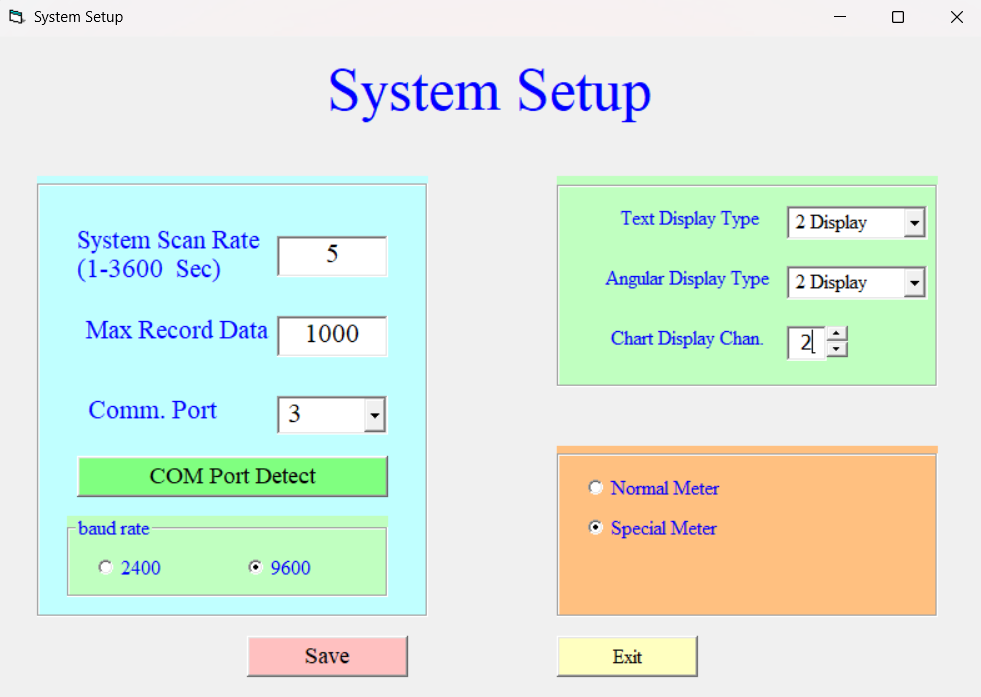

การตั้งค่าระบบ (System Setup)

เมื่อเข้าสู่หน้าจอการตั้งค่า ให้กำหนดรายละเอียดตามหัวข้อดังนี้:

การบันทึกข้อมูล (Data Settings)

• System Scan Rate (1-3600 Sec): ตั้งค่าความถี่/ช่วงเวลาที่ต้องการให้โปรแกรมบันทึกข้อมูล (เช่น ทุกๆ 5 วินาที)

• Max Record Data: กำหนดจำนวนข้อมูลสูงสุดที่ต้องการจัดเก็บ (สามารถระบุได้สูงสุด 1,000 ข้อมูล)

การเชื่อมต่อพอร์ต (Communication Port)

• Comm. Port: เลือกหมายเลขพอร์ตให้ตรงกับที่อุปกรณ์เชื่อมต่ออยู่

• วิธีการเช็คหมายเลขพอร์ต:

  1. คลิกที่ปุ่ม COM Port Detect ระบบจะเปิดหน้าต่าง Device Manager ขึ้นมา

  2. ให้ดูที่หัวข้อ Ports (COM & LPT)

  3. ตรวจสอบหมายเลขหลังชื่ออุปกรณ์ (เช่น USB Serial Port (COM3)) แล้วนำตัวเลขนั้นมาเลือกในช่อง Comm. Port ของโปรแกรม

• Baud Rate: โดยปกติจะตั้งค่าไว้ที่ 9600 (ตามค่ามาตรฐานของอุปกรณ์)




  การตั้งค่าการแสดงผล (Display Settings)

  • Text Display Type: เลือกจำนวนหน้าจอที่ต้องการแสดงผลแบบตัวเลข (เช่น 4 Display)

  • Angular Display Type: เลือกรูปแบบการแสดงผลแบบเข็มวัด

  • Chart Display Chan: เลือกช่องสัญญาณที่ต้องการให้แสดงผลเป็นกราฟ




    ประเภทของเครื่องมือ (Meter Selection)

  • เลือกโหมดให้ตรงกับเครื่องมือที่ใช้งานระหว่าง Normal Meter หรือ Special Meter

  ---

  สำคัญ: เมื่อตั้งค่าทุกอย่างเรียบร้อยแล้ว ให้คลิกปุ่ม Save เพื่อบันทึกข้อมูล หรือคลิก Exit หากต้องการออกจากหน้าตั้งค่าโดยไม่บันทึก

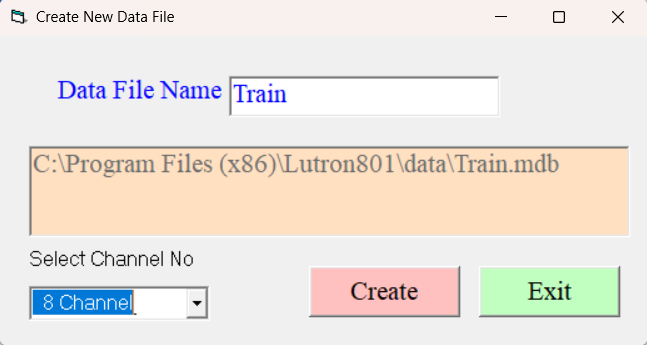

  การสร้างไฟล์ข้อมูลใหม่ (Create New Data File)

  เมื่อต้องการเริ่มบันทึกข้อมูลใหม่ ให้ทำตามขั้นตอนดังนี้:

  1. Data File Name: พิมพ์ชื่อไฟล์ที่ต้องการบันทึกข้อมูลลงในช่อง (เช่น Train)

  2. Select Channel No: เลือกจำนวนช่องสัญญาณ (Channel) ให้ตรงกับเครื่องมือวัดที่ใช้งาน

  3. Create: คลิกปุ่ม Create เพื่อยืนยันการสร้างไฟล์ (ระบบจะสร้างไฟล์นามสกุล .mdb ในโฟลเดอร์ที่กำหนด)

  4. Exit: หลังจากสร้างไฟล์เสร็จแล้ว ให้คลิกปุ่ม Exit เพื่อออกจากหน้าต่างนี้



     การดูผลการวัด (Monitor)

     เมื่อตั้งค่าและสร้างไฟล์เรียบร้อยแล้ว คุณสามารถเลือกรูปแบบการแสดงผลข้อมูลแบบ Real-time ได้ที่เมนู Monitor โดยมี 3 รูปแบบหลัก ดังนี้:

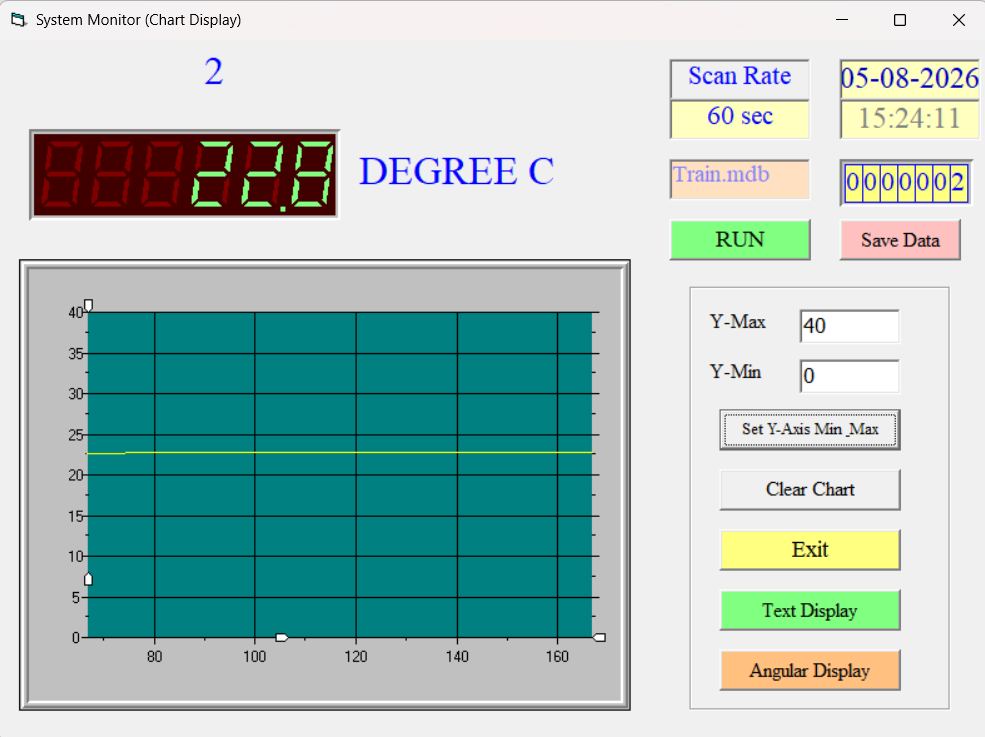

     • Chart Display: แสดงผลในรูปแบบ กราฟ เส้นต่อเนื่อง

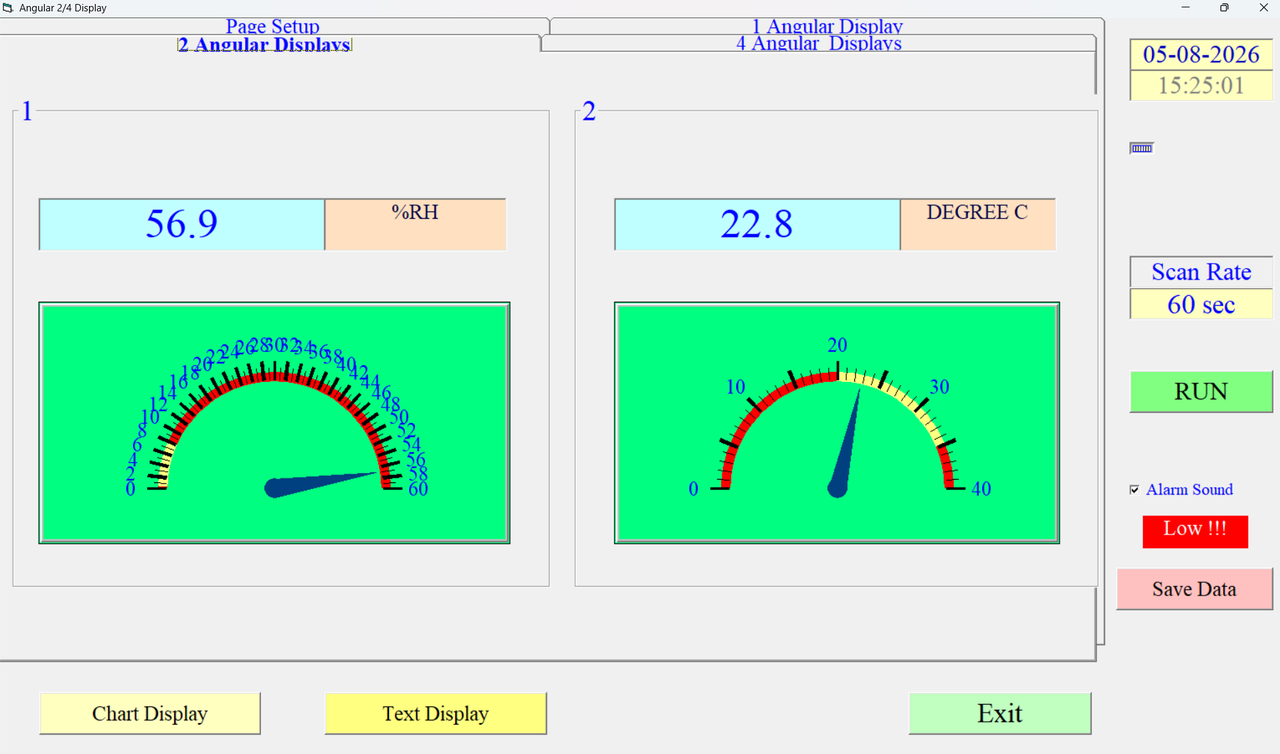

     • Angular Display: แสดงผลในรูปแบบ หน้าปัดเข็มวัด

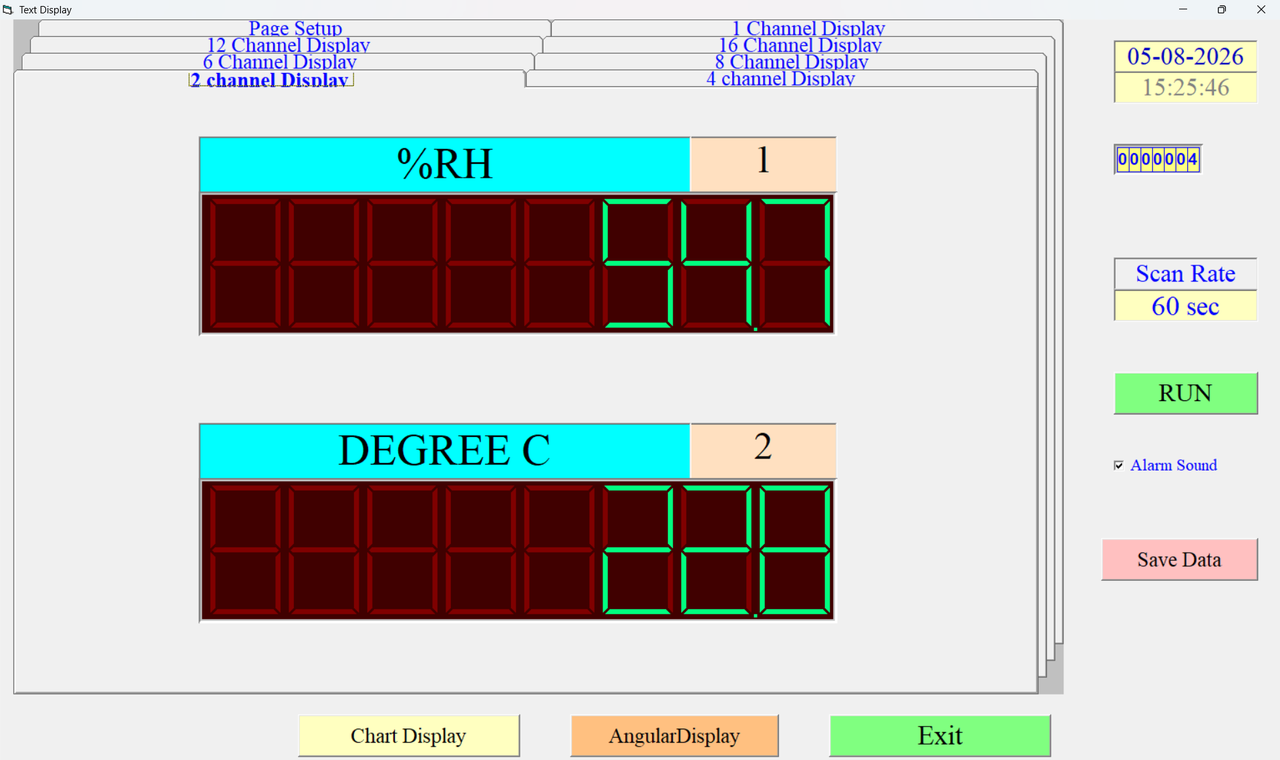

     • Text Display: แสดงผลในรูปแบบ ตัวเลข ชัดเจน

     ---

     หมายเหตุ: คุณสามารถสลับรูปแบบการดูผลได้ตลอดเวลาจากแถบเมนูด้านบน เพื่อให้เหมาะสมกับการวิเคราะห์ข้อมูลของคุณครับ





รายงานผล (Report)

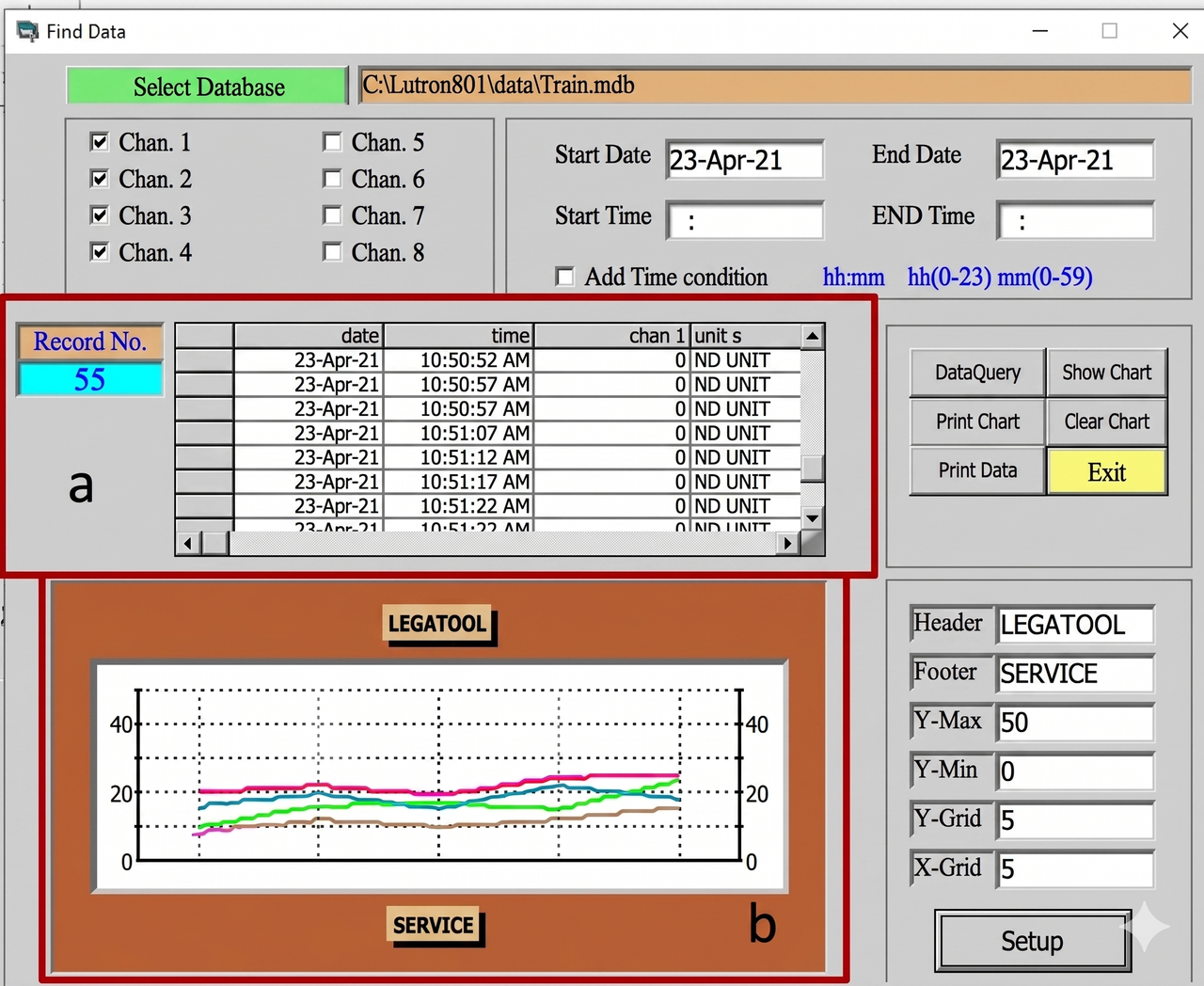

เมื่อต้องการเรียกดูข้อมูลที่ได้บันทึกไว้ ให้ไปที่เมนู Report แล้วเลือกหัวข้อ Data Query เพื่อเข้าสู่หน้าจัดการข้อมูล โดยมีขั้นตอนการตั้งค่าดังนี้:

ขั้นตอนการเรียกดูข้อมูล (Data Query Settings)

1. Select Database: คลิกเพื่อเลือกไฟล์ข้อมูล (.mdb) ที่ต้องการนำมาแสดงผล

2. เลือก Channel: ติ๊กเครื่องหมายถูกหน้าช่อง (Chan. 1 - Chan. 8) ที่ต้องการดูข้อมูล

3. การกำหนดวันที่ (Date): เลือกช่วง Start Date (วันที่เริ่มต้น) และ End Date (วันที่สิ้นสุด)

4. การกำหนดเวลา (Time): ระบุช่วง Start Time และ End Time ที่ต้องการเจาะจงดูข้อมูล

5. Add Time Condition: ติ๊กเลือกช่องนี้เพื่อเปิดใช้งานการกรองข้อมูลตามช่วงเวลาที่กำหนดไว้

6. Data Query: คลิกปุ่มนี้เพื่อประมวลผล ข้อมูลทั้งหมดจะปรากฏขึ้นใน ตาราง (กรอบ a)

การแสดงผลและการจัดการ

• ส่วนแสดงตาราง (a): แสดงรายละเอียดวัน เวลา และค่าที่วัดได้ในแต่ละ Record

• ส่วนแสดงกราฟ (b): แสดงผลข้อมูลในรูปแบบกราฟเส้นเพื่อดูแนวโน้ม

• คำสั่งเพิ่มเติม:

  • Show Chart / Clear Chart: สำหรับเปิดหรือปิดการแสดงผลกราฟ

  • Print Data / Print Chart: สำหรับสั่งพิมพ์ข้อมูลออกมาเป็นเอกสาร

  • Exit: คลิกเพื่อออกจากหน้าต่าง Data Query

  • Header: ใส่ข้อความที่ต้องการให้ปรากฏที่ หัวกระดาษ หรือส่วนบนของกราฟ

  • Footer: ใส่ข้อความที่ต้องการให้ปรากฏที่ ท้ายกระดาษ หรือส่วนล่างของกราฟ




    การตั้งค่าแกน Y (Y-Axis):

    • Y-Max / Y-Min: กำหนดค่าสูงสุดและต่ำสุดของแนวแกน Y

    • Y-Grid: กำหนดระยะห่างของเส้นตารางในแนวแกน Y

  • X-Grid: กำหนดระยะห่างของเส้นตารางในแนวแกน X

  • Setup: คลิกปุ่มนี้เพื่อ ยืนยันการตั้งค่า ทั้งหมดที่ระบุข้างต้น

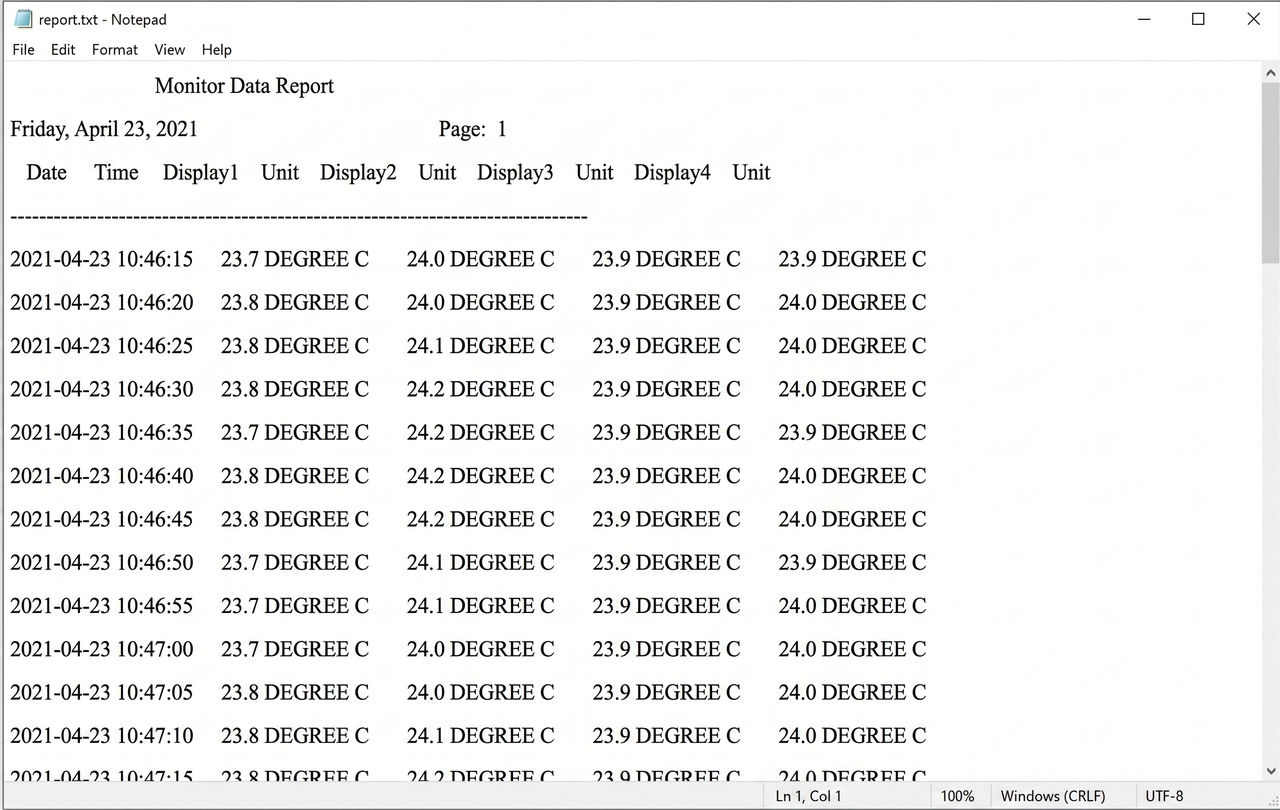

    ตัวอย่าง Report



    จุดสังเกตว่าเครื่องของคุณใช้กับโปรแกรมนี้ได้หรือไม่:

    1. มีช่องต่อ RS232 หรือ USB: ตัวเครื่องต้องมีช่องเสียบเล็กๆ ที่เขียนว่า "RS232" หรือ "USB Output" อยู่ด้านข้างหรือด้านบนเครื่อง

    2. ต้องใช้สายเชื่อมต่อเฉพาะ: มักต้องใช้สายรุ่น USB-01 (สาย USB) หรือ UPCB-01/02 (สาย RS232) ของ Lutron เพื่อเชื่อมต่อเข้ากับคอมพิวเตอร์

    3. รองรับระบบ Multi-Display: โปรแกรมนี้สามารถดึงข้อมูลจากเครื่องวัดต่างชนิดกันมาแสดงผลพร้อมกันได้ (เช่น ต่อเครื่องวัดอุณหภูมิ 1 เครื่อง และเครื่องวัดแสง 1 เครื่อง พร้อมกันในหน้าจอเดียว)
