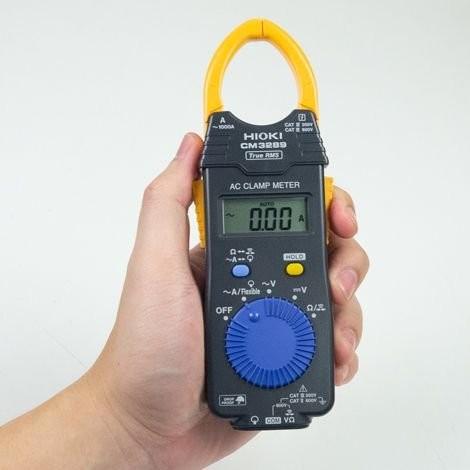

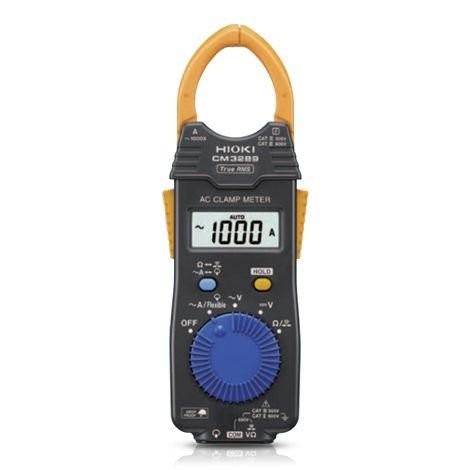

AC แคลมป์มิเตอร์ 1000A True RMS แคลมป์สายไฟได้แม้พื้นที่แคบ Quickly clamp wires in even more confined spaces! ขนาดแคลมป์ max ø33 mm ยี่ห้อ Hioki, Japan
Index

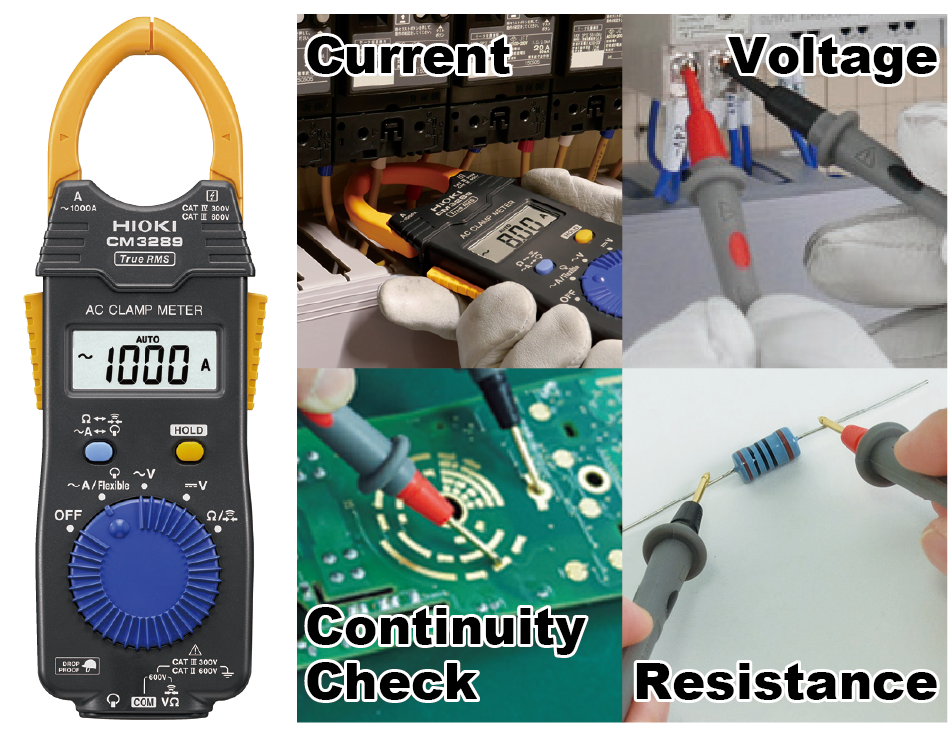

CM3289 | ฟังก์ชั่นการวัด
AC Current/ AC Voltage
DC Voltage
Crest factor
Resistance
Continuity
CM3289 | จุดเด่น

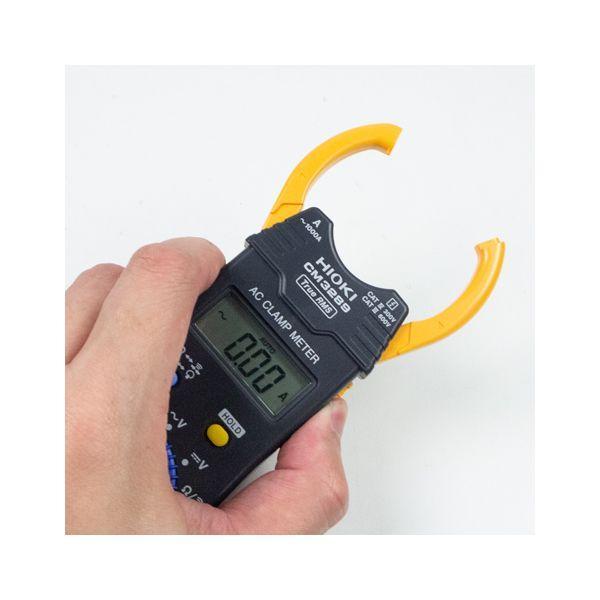

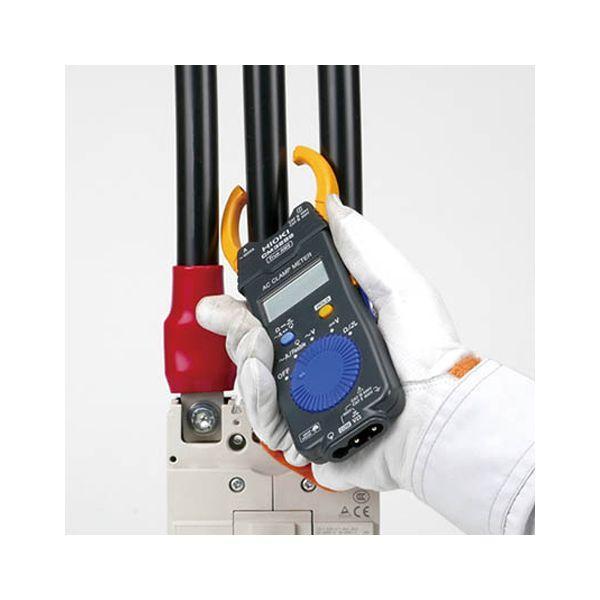

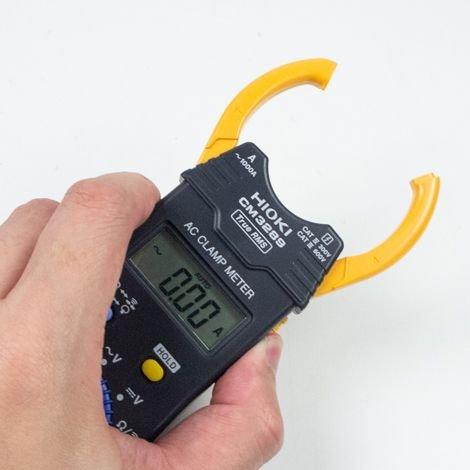

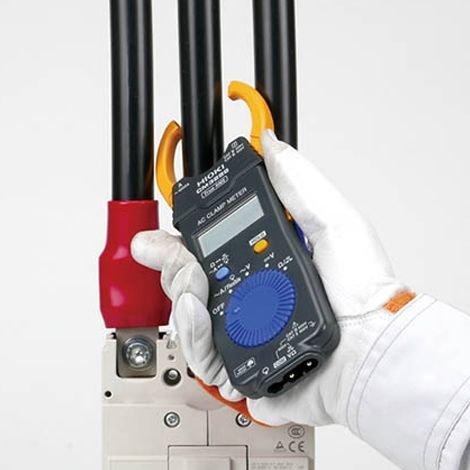

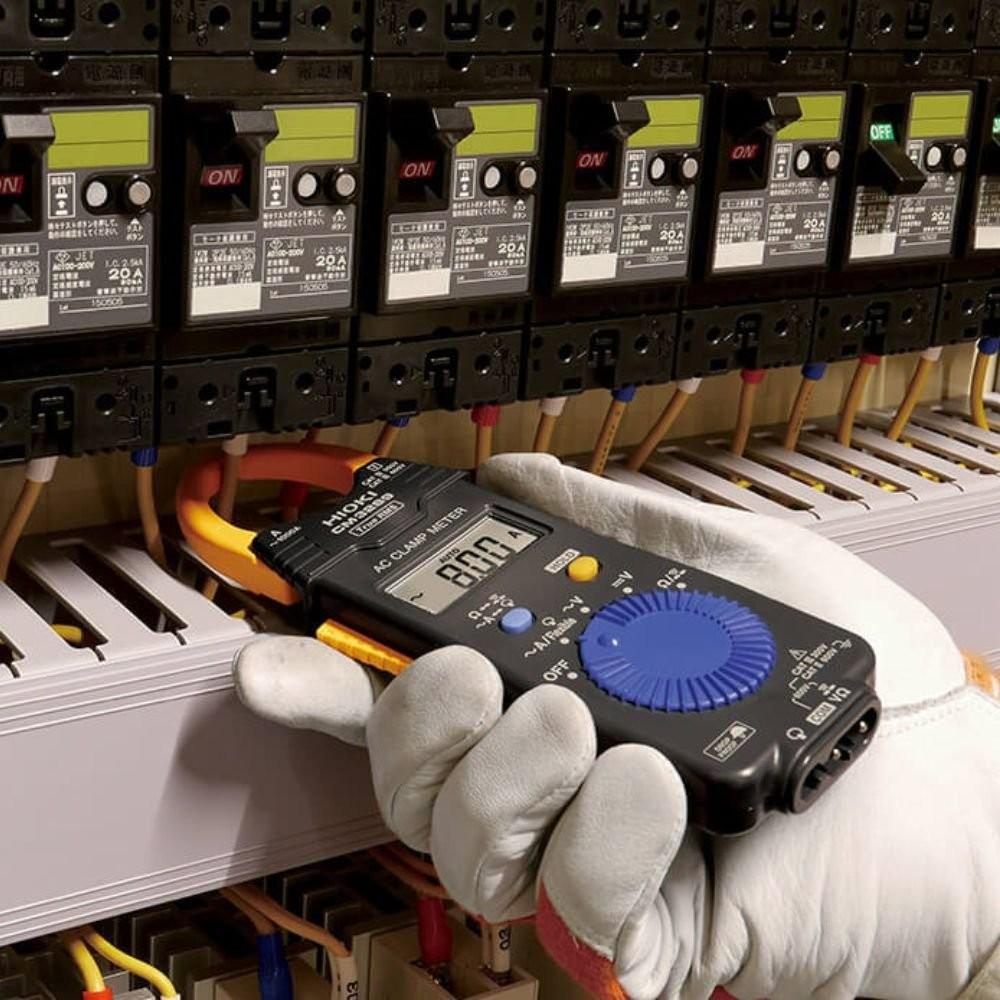

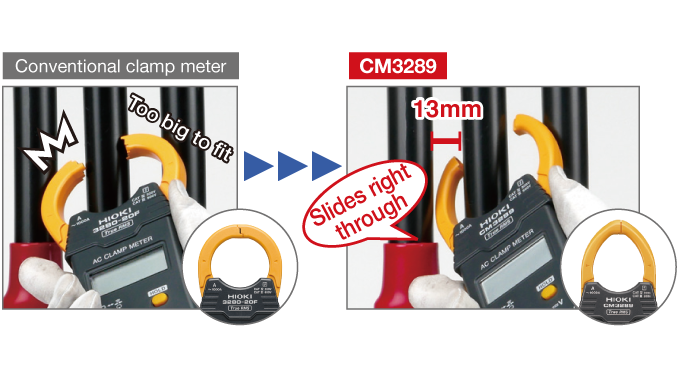

ขนาดแคลมป์เพียง dia. φ 130 mm เหมาะสำหรับแคลมป์วัดในที่แคบ
CM3289 | ช่วงการวัด
AC Current

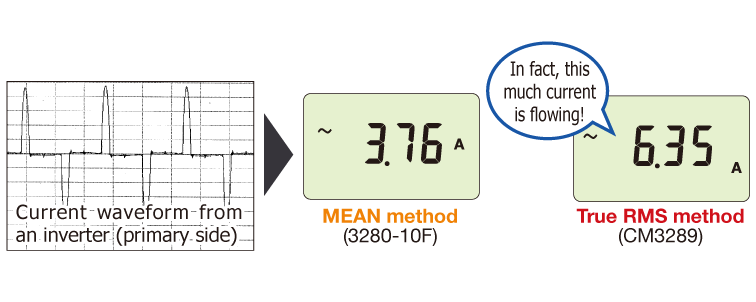

3 ranges 42.00 to 1000 A (40 Hz to 1 kHz, True RMS), accuracy: ±1.5 % rdg. ±5 dgt.
AC Voltage
4 ranges 4.200 V to 600 V (45 to 500 Hz, True RMS), accuracy: ±1.8 % rdg. ±7 dgt.
DC Voltage
420.0 mV to 600 V, 5 ranges, Basic accuracy: ±1.0 % rdg. ±3 dgt.
Crest factor
2.5 or less at 2500 counts (Linearly decreases to 1.5 or less at 4200 count)
Resistance
420.0 Ω to 42.00 MΩ, 6 ranges, Basic accuracy: ±2 % rdg. ±4 dgt.
Continuity
Buzzer sounds at 50 Ω ±40 Ω or less
CM3289 | Power Supply
แบตแตอรี่ CR2032 x 1 (ใช้งานต่อเนื่อง 70 ชั่วโมง)
CM3289 | ขนาด
57W×181H×16D mm ((100 g)

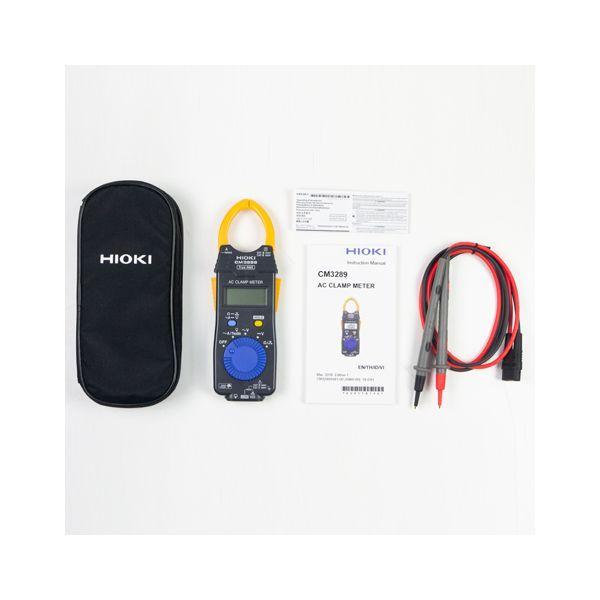

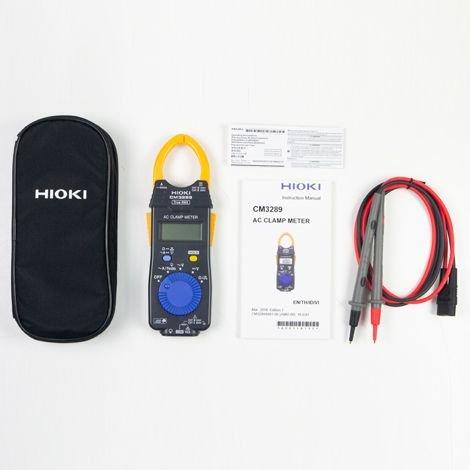

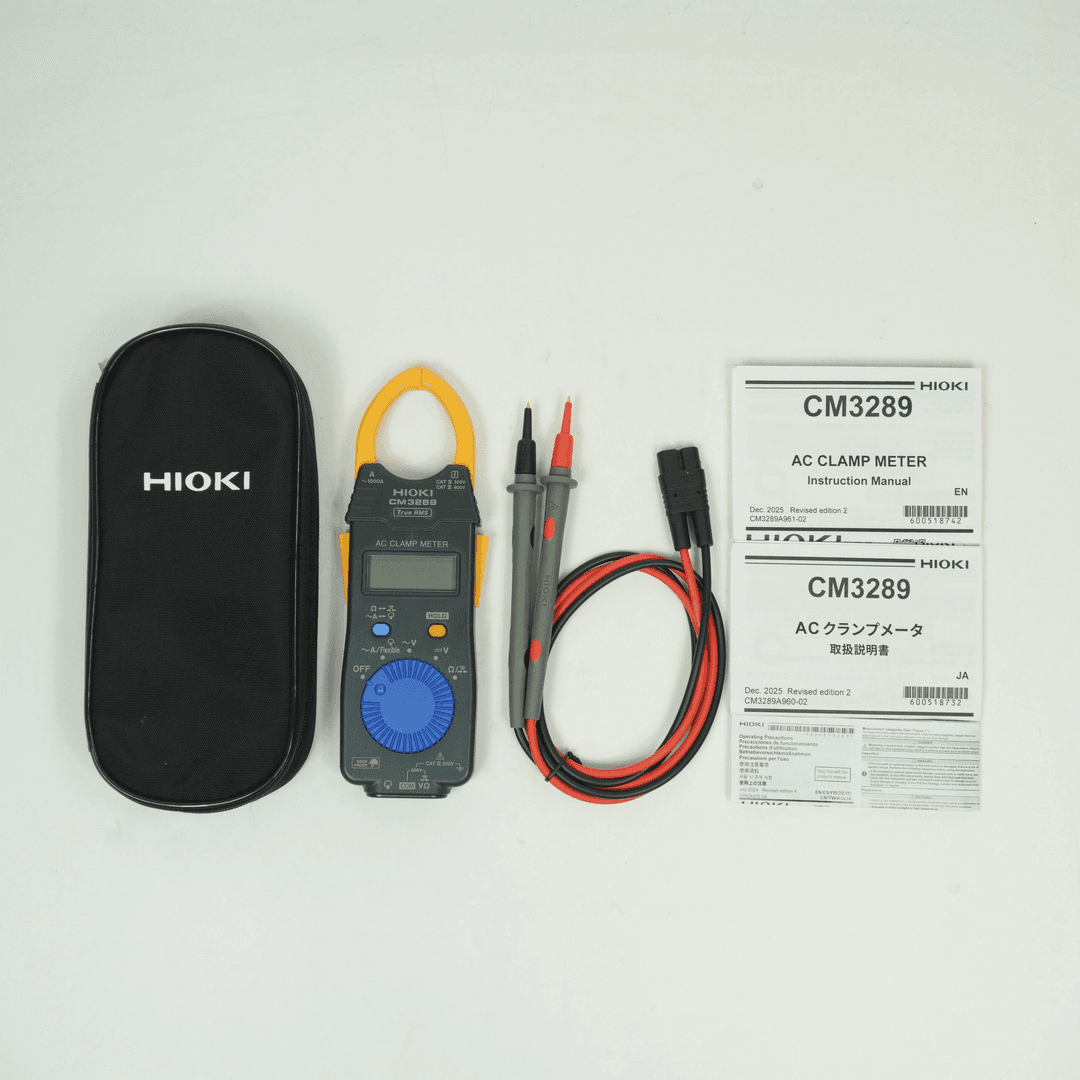

CM3289 | อุปกรณ์ที่มาในชุด
ตัวเครื่อง
TEST LEAD รุ่น L9208
แบตแตอรี่
CARRYING CASE รุ่น 9398
คู่มือการใช้งาน (ภาษาอังกฤษ)
CM3289 | อุปกรณ์เสริม

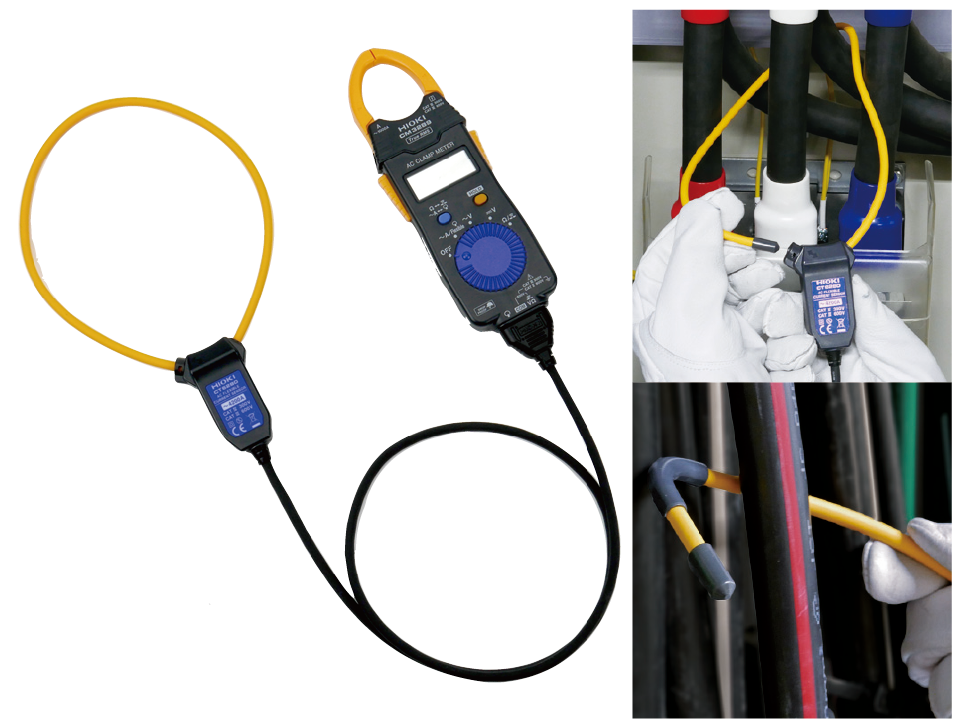

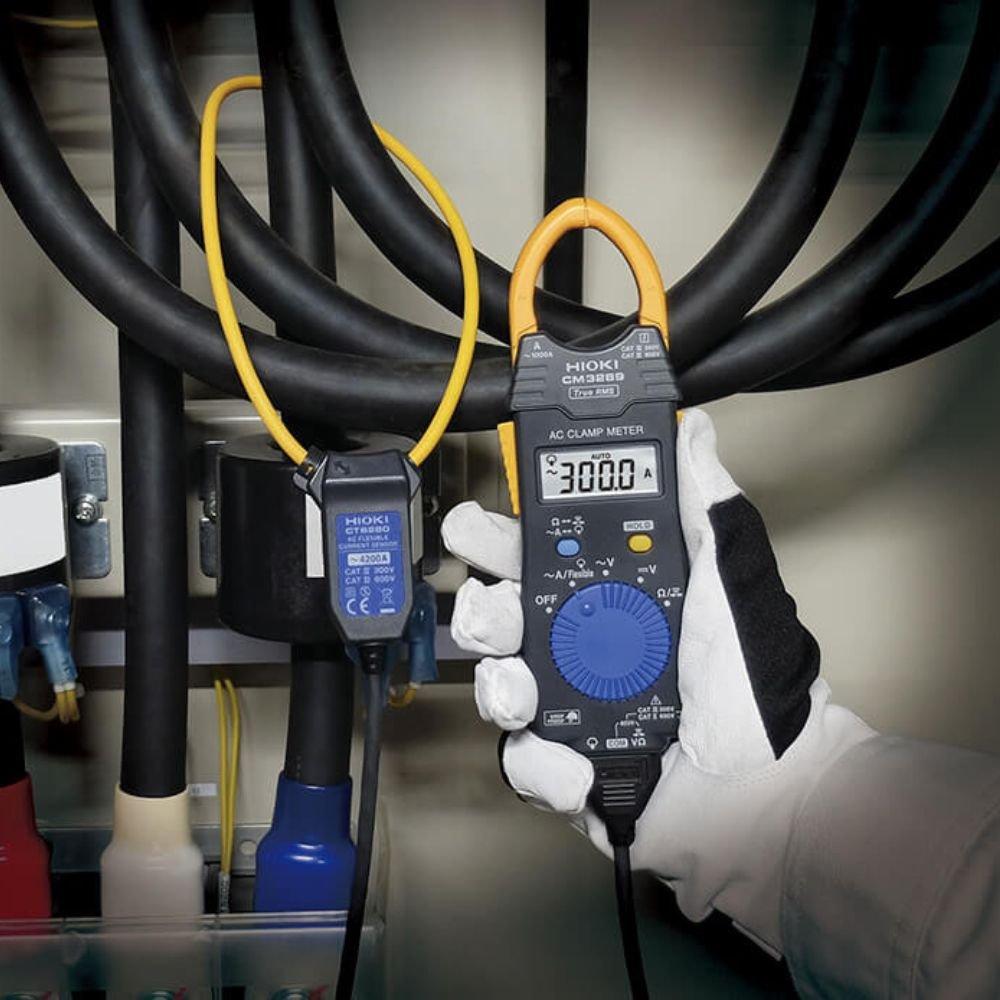

Flexible Clamp รุ่น CT6280
Core jaw dia. φ 130 mm (Cable cross-section diameter: 5 mm; tip cap diameter: 7 mm)
AC Current 419.9 A/ 4199 A, 2 ranges (±3.0 % rdg. ±5 dgt.)
Cable length 800 mm
CM3289 | ข้อมูลจำเพาะ
AC measurement method True RMS

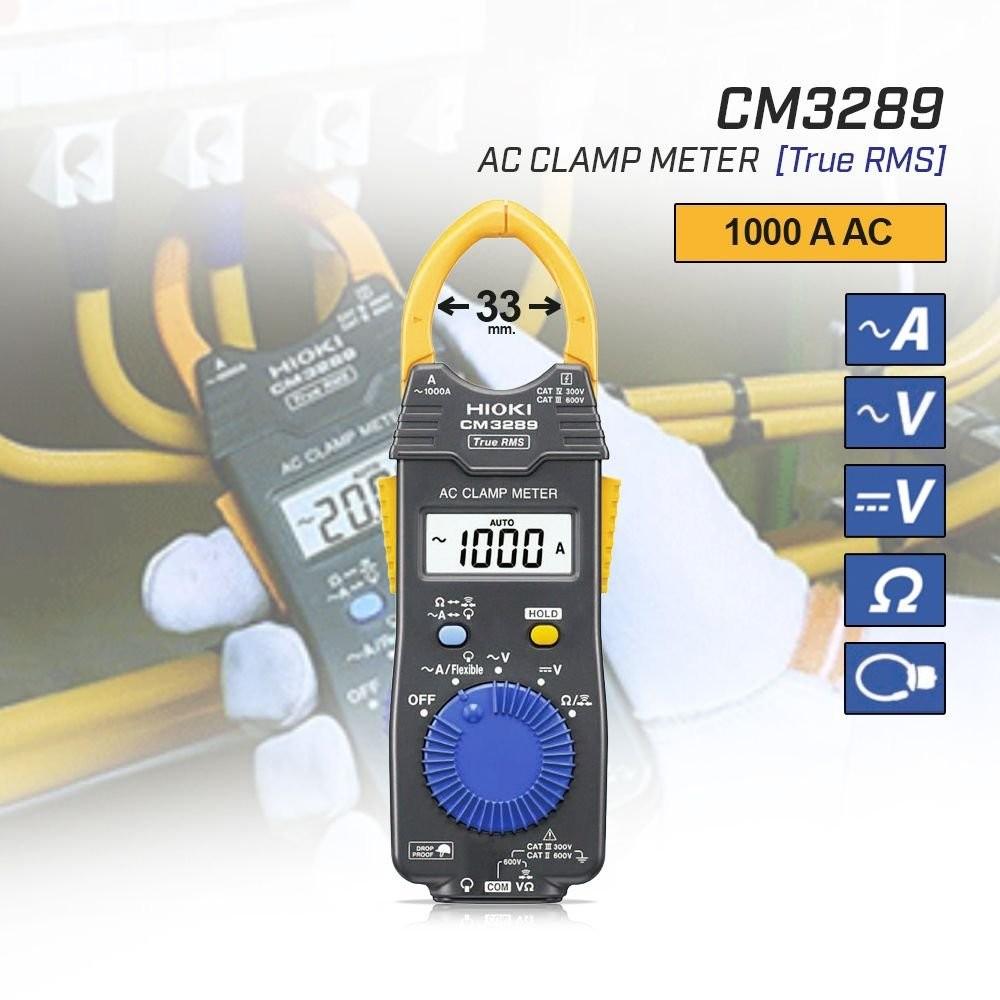

Core jaw diameter φ33 mm / jaw thickness: 8.3 mm
Max. rated voltage to earth
Jaw : CAT IV 300 V, CAT III 600 V
Voltage measurement terminal: CAT III 300 V, CAT II 600 V
AC Current 42.00 A/ 420.0 A/ 1000 A (guaranteed accuracy range: 4.00 A to 1000 A, ±1.5% rdg ±5 dgt)
Frequency characteristics 40 Hz to 1 kHz
AC Voltage 4.200 V to 600 V, 4 ranges (±1.8% rdg ±7 dgt )
Frequency characteristics 45 Hz to 500 Hz
DC Voltage 420.0 mV to 600 V, 5 ranges (±1.0% rdg ±3 dgt)
Resistance 420.0 Ω to 42.00 MΩ, 6 ranges (±2.0% rdg ±4 dgt)
Continuity Check 420.0 Ω (±2.0% rdg ±4 dgt)
Threshold of buzzer sound 50 Ω±40 Ω or less/ Crest factor For 2500 counts or less 2.5,
Linearity reduced to 1.5 or less at 4200 counts
Display refresh rate 400 ms
Operating temperature and humidity −25°C to 65°C (−13°F to 149°F), 80% RH or less (no condensation)
Storage temperature and humidity −25°C to 65°C (−13°F to 149°F), 80% RH or less (no condensation)
Drop-proof distance 1 m onto concrete
Standards Safety EN 61010, EMC : EN 61326
Functions Data hold, Auto power-saving function
