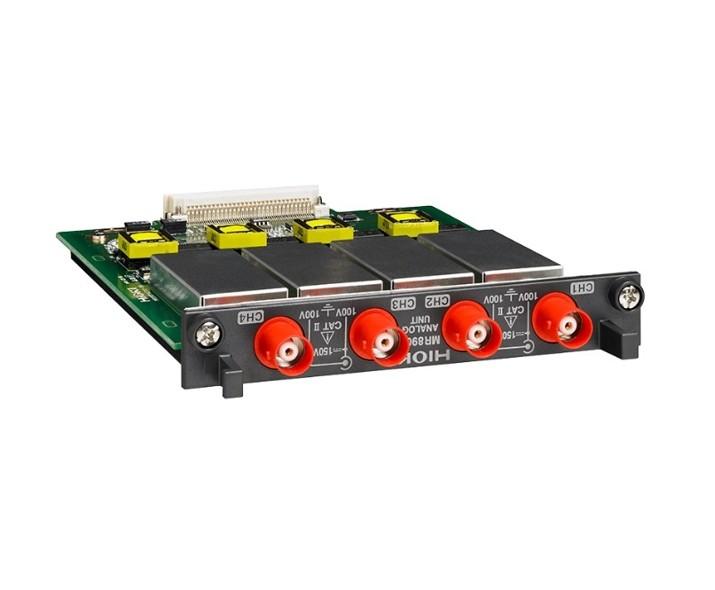

HIOKI MR8901 ANALOG UNIT สำหรับใช้งานร่วมกับ MR8875

Functions

จำนวนช่องสัญญาณ 4 ช่อง สำหรับการวัดแรงดันไฟฟ้า

Input connectors

Isolated BNC connector (ค่าความต้านทานอินพุต 1 MΩ, ค่าความจุอินพุต 10 pF)

แรงดันไฟฟ้าสูงสุดต่อกราวด์: 100 V AC / DC
(เมื่ออินพุตแยกจากตัวเครื่องหลัก แรงดันไฟฟ้าสูงสุดที่สามารถใช้ได้ระหว่างช่องอินพุตกับโครงเครื่อง หรือระหว่างช่องอินพุตต่าง ๆ โดยไม่เกิดความเสียหาย)

Measurement range

5 mV to 10 V/div, 11 ranges, full scale: 20 div

สามารถวัด/แสดงค่าแรงดันไฟฟ้ากระแสสลับได้สูงสุด 140 V rms ที่การบีบอัดแอมพลิจูดครึ่งหนึ่ง (×1/2)
แต่จำกัดที่ 100 V rms ตามแรงดันสูงสุดต่อกราวด์ที่กำหนด

Low-pass filter

5/50/500 Hz, 5 kHz, OFF

Resolution

1/1250 ของช่วงการวัด (ใช้ตัวแปลง A/D 16 บิต)

Highest sampling rate

500 kS/s (simultaneous sampling across 4 channels)

Accuracy

±0.5 % of full scale (with filter 5 Hz, Zero position accuracy included)

Frequency characteristics

DC to 100 kHz -3 dB

Input coupling

DC/GND

Max. allowable input

150 V DC (the max. voltage that can be applied across input pins without damage)

Dimensions and mass

119.5 mm (4.70 in)W × 18.8 mm (0.74 in) H × 151.5 mm (5.96 in)D, 180 g (6.3 oz)
