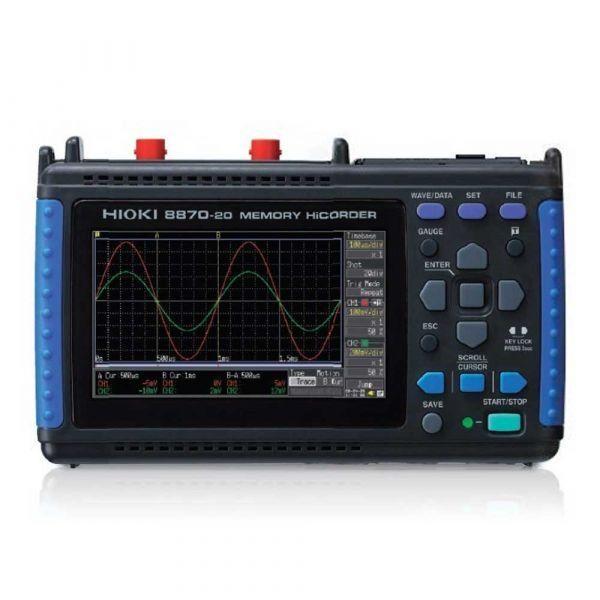

เครื่องวัดและบันทึกไฟฟ้า MEMORY HiCORDER รองรับการวัดค่า AC RMS พร้อมบันทึกข้อมูล built-in 2-analog channels และ บันทึกข้อมูล 2M-words วัดผลได้รวดเร็ว 1 MS/s | ขนาดกะทัดรัด น้ำหนักเบา หน้าจอแสดงผล QVGA-TFT wide LCD HIOKI, JAPAN อุปกรณ์ในชุดไม่รวม Current Sensor
MR8870-20 ฟังก์ชั่นการวัด
เครื่องวัดและบันทึกไฟฟ้า
MR8870-20 จุดเด่น
✔Hioki Memory HiCorders เครื่องวัดและบันทึกไฟฟ้า waveform แบบ high-speed ที่สามารถวัดและบันทึกสถานการณ์ของข้อมูลต่าง ๆ ที่เปลี่ยนแปลงอย่างรวดเร็วหลายอย่างพร้อมกันเนื่องจากการแยกระหว่างช่องสัญญาณและจากแต่ละช่องอย่างสมบูรณ์
✔MR8870 เป็นเครื่องบันทึกข้อมูลแบบพกพา (DAQ) ในตัวพร้อมช่องสัญญาณอนาล็อก 2 ช่องและหน่วยความจำ 2MW เหมาะสำหรับการบำรุงรักษาลิฟต์, เครื่องจักร, มอเตอร์และการวิเคราะห์ข้อบกพร่องของอินเวอร์เตอร์, การทดสอบและการตรวจสอบ
MR8870-20 ช่วงการวัด
10 mV to 50 V/div (10 div full-scale), 12 ranges, Resolution: 1/100 of range
MR8870-20 Power Supply
AC Adapter Z1005: 100 to 240 VAC (50/60 Hz) , 30 VA max. (when using the AC adapter and charging the 9780 with the instrument)
Battery Pack 9780: 3 VA, continuous operating time of approx. 2 hr. (25°C reference value; when used with the Z1005, the Z1005 takes priority), charging time of 200 min. using the AC adapter (25°C reference value) (option)
External DC power: 10 to 16 V, 10 VA max. (connection cord of 3 m or less is available by special-order)
MR8870-20 ขนาดสินค้า
Dimensions and mass: 176 mm (6.93 in)W × 101 mm (3.98 in)H × 41 mm (1.61 in)D, 600 g (21.2 oz) (with the Battery pack 9780 installed)

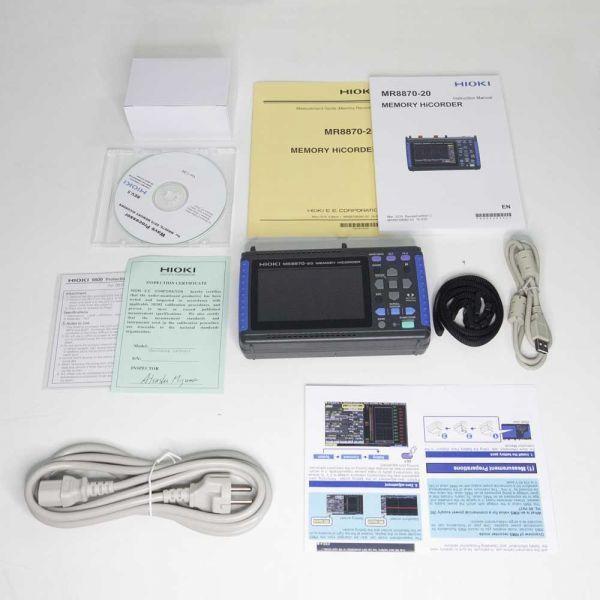

MR8870-20 อุปกรณ์ที่มาในชุด
Instruction manual ×1
Measurement guide ×1
AC adapter Z1005 ×1
Strap ×1
USB cable ×1
Application disk (Dedicated program for the MR8870) ×1
Protection sheet 9809 ×1
**Current Clamp Sensor สินค้าแยกจำหน่าย**
MR8870-20 อุปกรณ์เสริม
Up to 200 A (High precision)
AC/DC CURRENT PROBE CT6841A
AC/DC CURRENT PROBE CT6843A
CLAMP ON SENSOR 9272-05
AC/DC CURRENT SENSOR CT6862-05
AC/DC CURRENT SENSOR CT6863-05
AC/DC CURRENT SENSOR CT6873
Up to 1000 A (For AC/DC)
AC/DC CURRENT PROBE CT6844A
AC/DC CURRENT PROBE CT6845A
AC/DC CURRENT PROBE CT6846A
AC/DC CURRENT SENSOR CT6876A
AC/DC CURRENT SENSOR CT6904A, CT6904A-1
AC/DC CURRENT SENSOR CT6904A-2, CT6904A-3
PL23 (10-pin) - ME15W (12-pin) conversion
CONVERSION CABLE CT9900
Current measurement 500 A to 5000 A (For AC)
AC FLEXIBLE CURRENT SENSOR CT9667-01
AC FLEXIBLE CURRENT SENSOR CT9667-02
AC FLEXIBLE CURRENT SENSOR CT9667-03
CLAMP ON PROBE 9018-50
CLAMP ON PROBE 9032-50
Current Sensor 100 A to 2000 A (Medium speed)
AC/DC CURRENT SENSOR CT7631
AC/DC CURRENT SENSOR CT7636
AC/DC CURRENT SENSOR CT7642
DISPLAY UNIT CM7290
DISPLAY UNIT CM7291
OUTPUT CORD L9095
Leak Current
OUTPUT CORD L9095
CONVERSION ADAPTER 9199
AC ADAPTER 9445-02
Power Supply for current sensors
SENSOR UNIT CT9555
SENSOR UNIT CT9556
SENSOR UNIT CT9557
CONNECTION CORD L9217
Power supply
AC ADAPTER Z1005
BATTERY PACK 9780
Storage media
PC CARD 512M 9728
PC CARD 1G 9729
PC CARD 9830
Other options
CONNECTION CORD L9217
CARRYING CASE 9782
PROTECTION SHEET 9809
SOFT CASE 9812
MR8870-20 ข้อมูลจำเพาะ
Number of channels : 2 analog channels + 4 logic channels (standard)
Note: Isolated analog channels, isolated input and frame, logic has common GND
Measurement ranges: 10 mV to 50 V/div (10 div full-scale), 12 ranges, Resolution: 1/100 of range

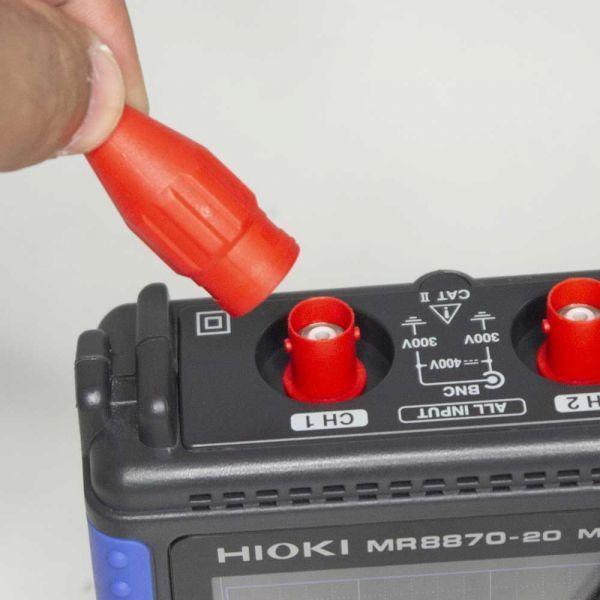

Max. rated voltage: Between terminals: 400 VDC, Between terminal to earth: 300 VAC, DC CAT II
Frequency characteristics: DC to 50 kHz (-3 dB)
Time axis (Memory mode): 100 µs to 5 min/div, 20 ranges,at 100 points/div resolution, three steps of time-axis magnification from ×2 to ×10, and 9 steps of time-axis compression from ×1/2 to ×1/1,000
Recording intervals (RMS mode): 1 ms to 1 min., 16 settings, sampling period: 200 μs (fixed) (for AC voltage/current, 1,000 RMS values/sec.), envelope mode always on
Note: Only the maximum value and minimum value for each recording interval are recorded.
Measurement functions: Memory recorder (high speed recording), RMS recorder (50/60 Hz, DC only)
Memory capacity: 12-bits × 2M-words/ch (1 word = 2 bytes)

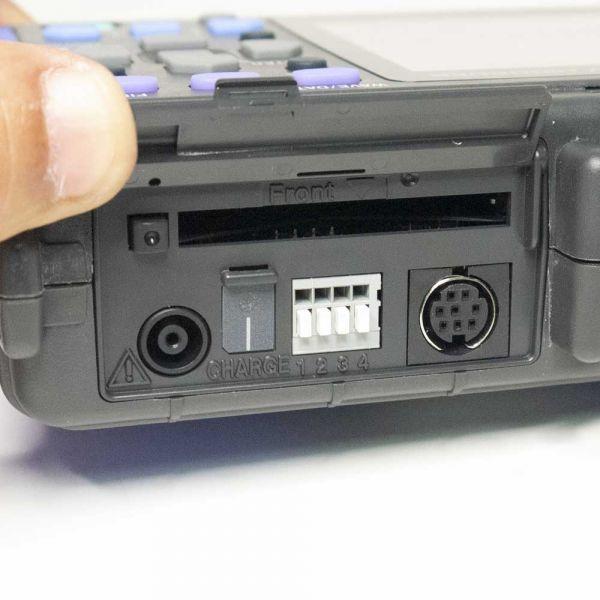

Removable storage: CF card TYPE I slot ×1 (Up to 2 GB)
Display: 4.3-inch WQVGA-TFT color LCD (480 × 272 dots)
Displayable languages: English, Japanese

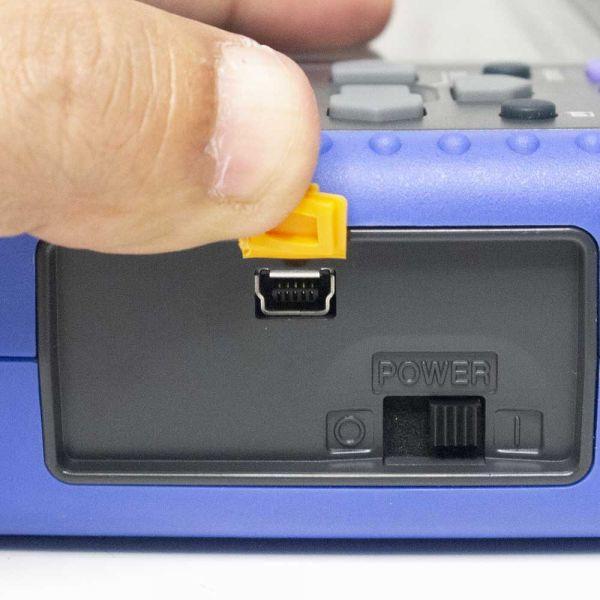

Interfaces: USB 2.0 mini-B receptacle ×1, Functionality: Connect the instrument to a PC to send files on the CF card to the PC. The instrument cannot be controlled from a PC.
Printer: N/A
